PrusaMK3优化款BMG挤出机构v2

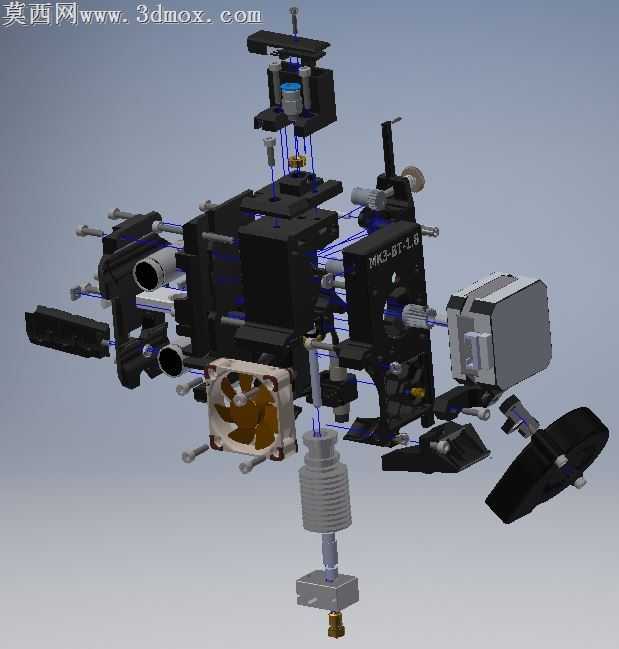

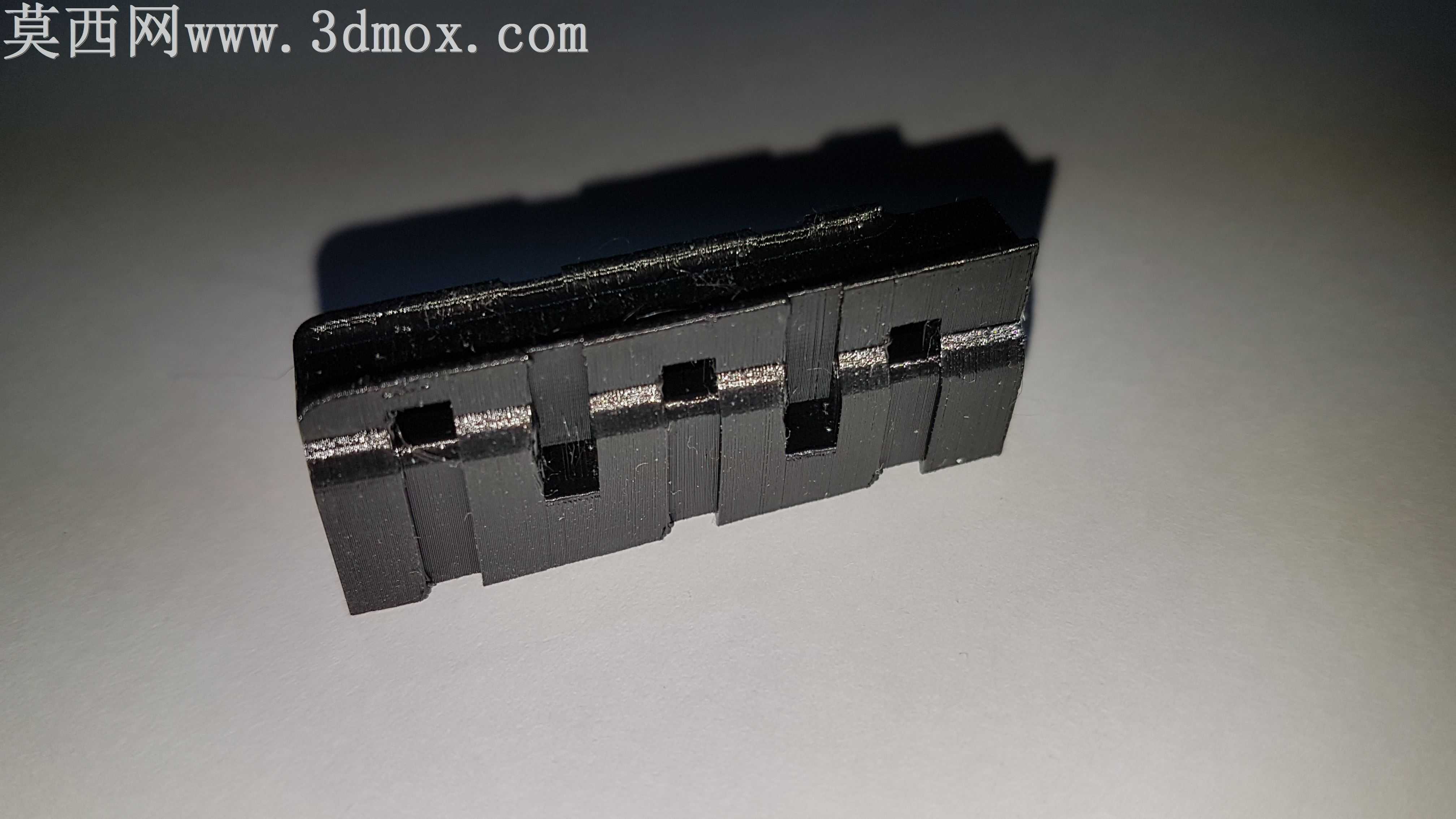

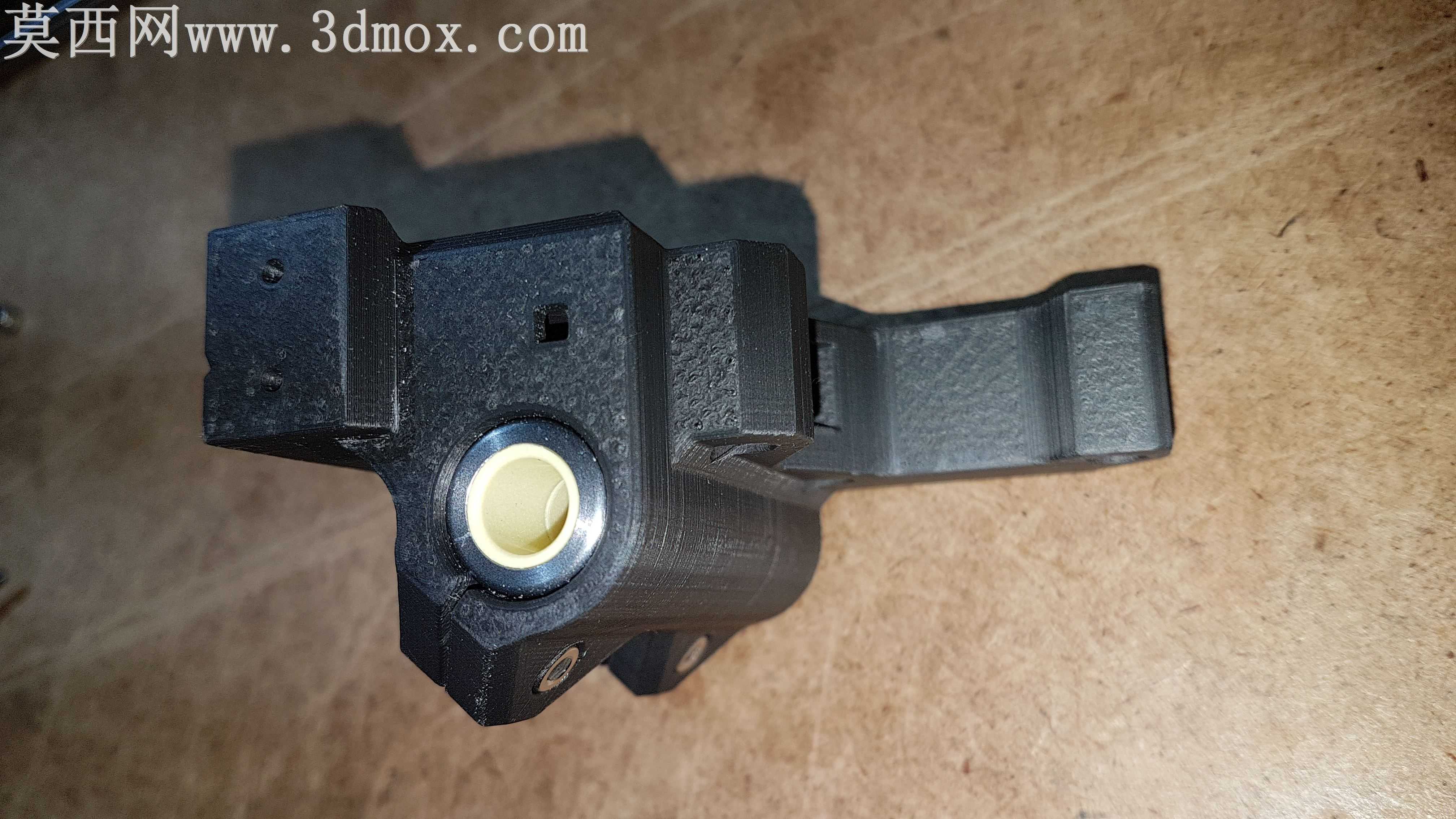

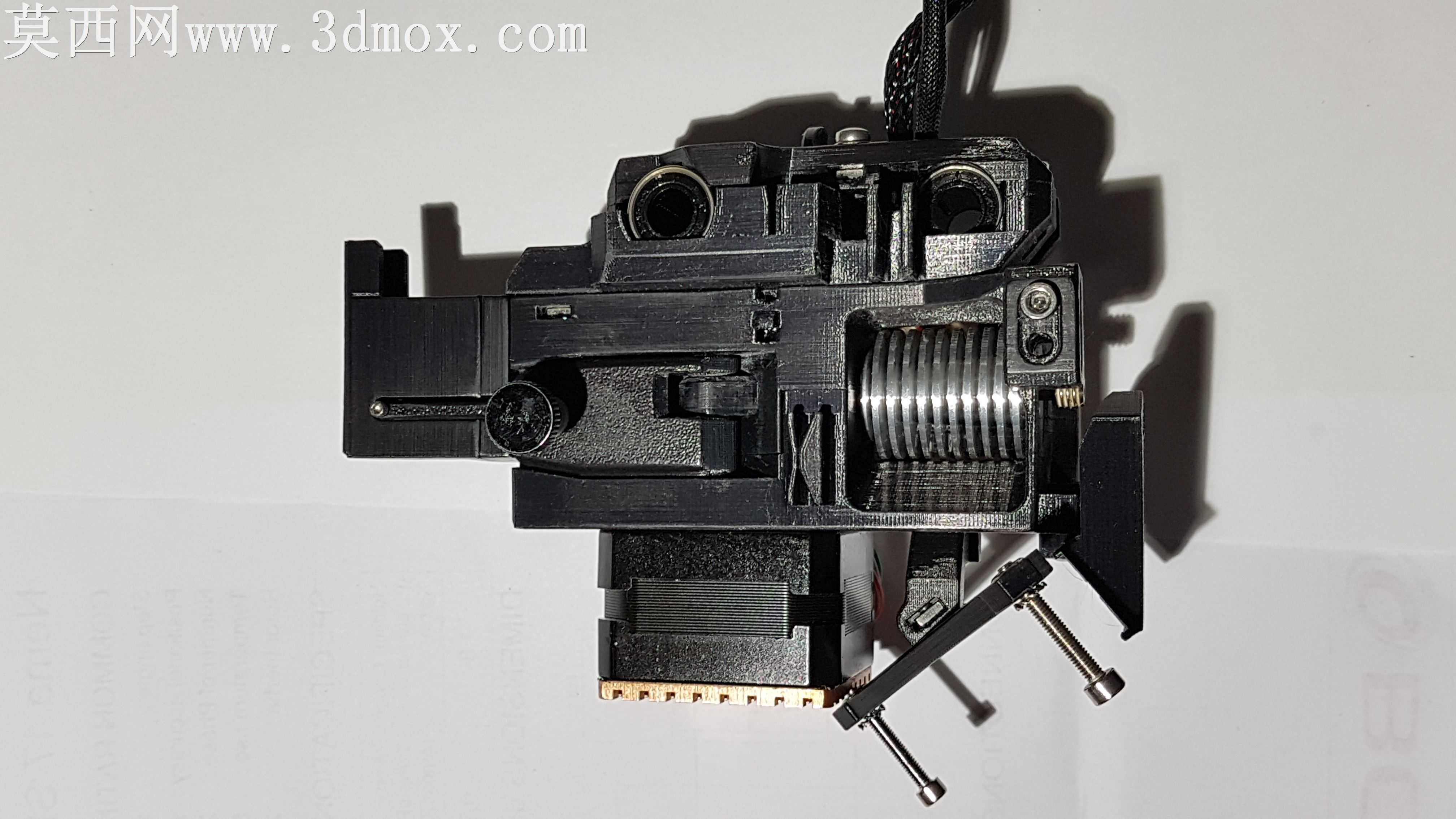

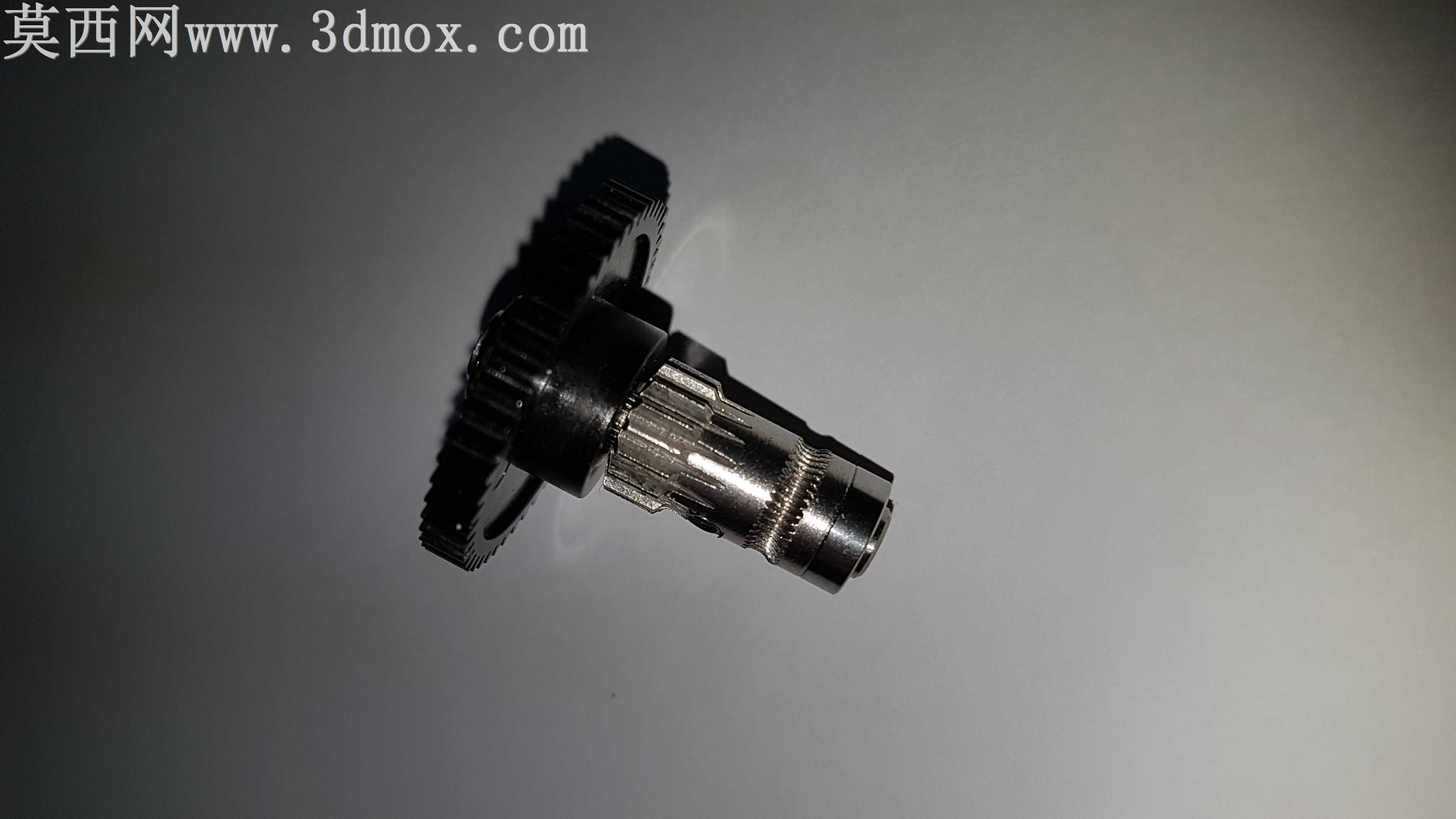

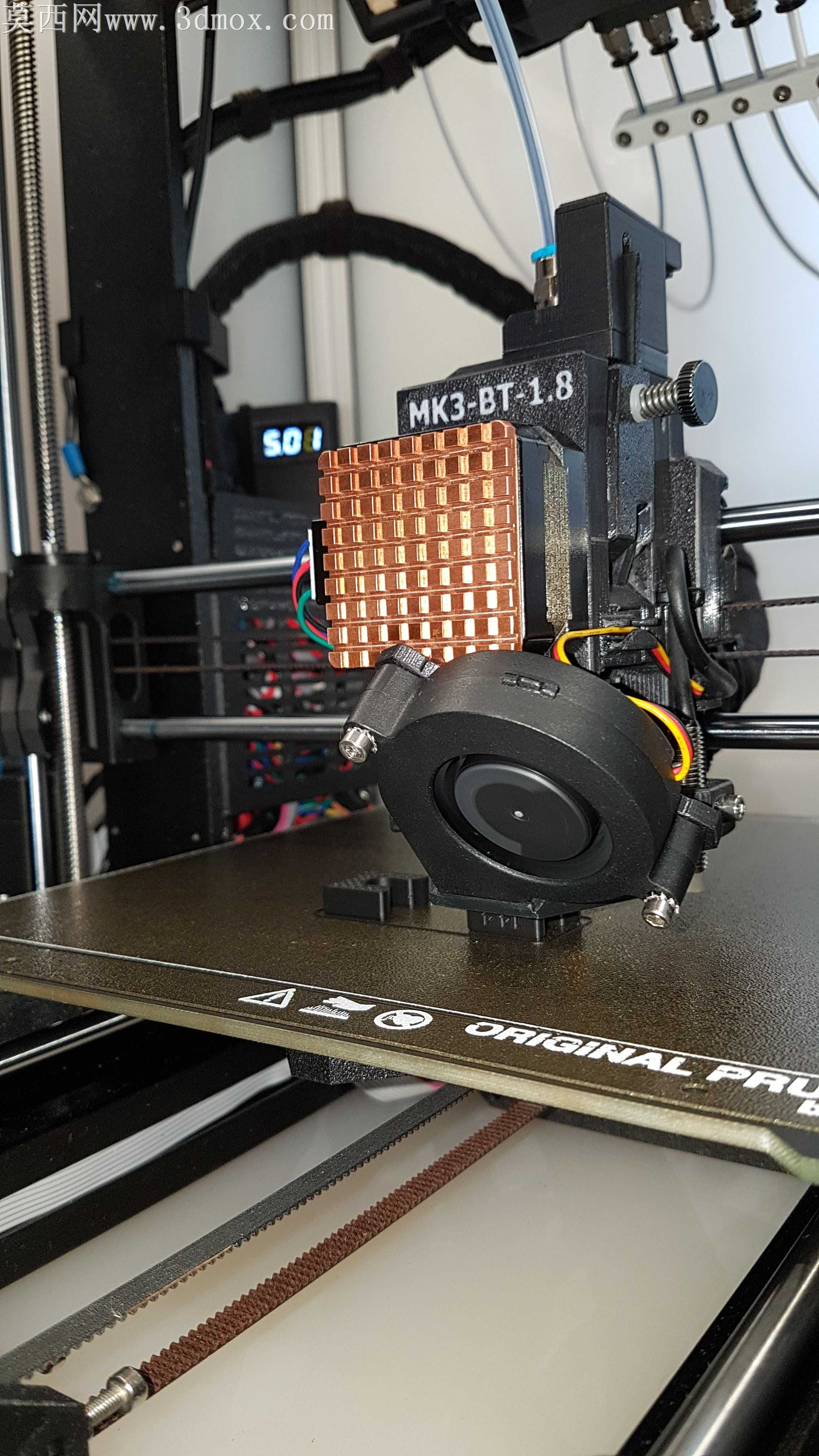

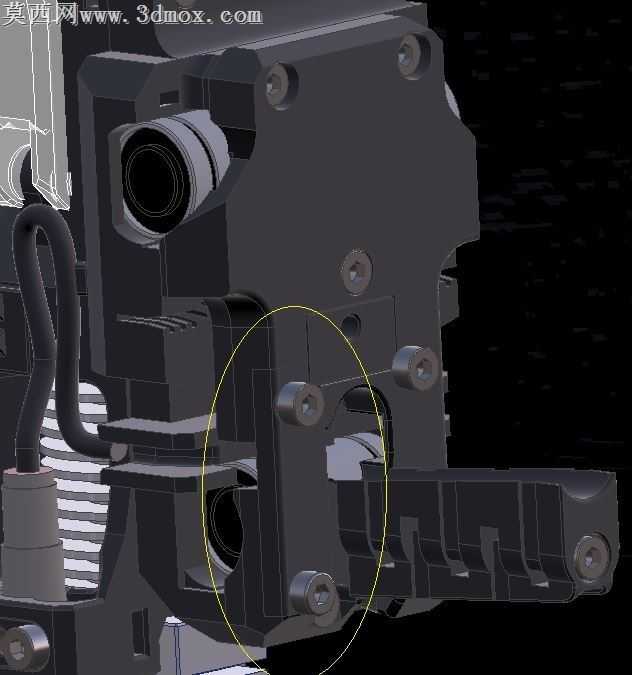

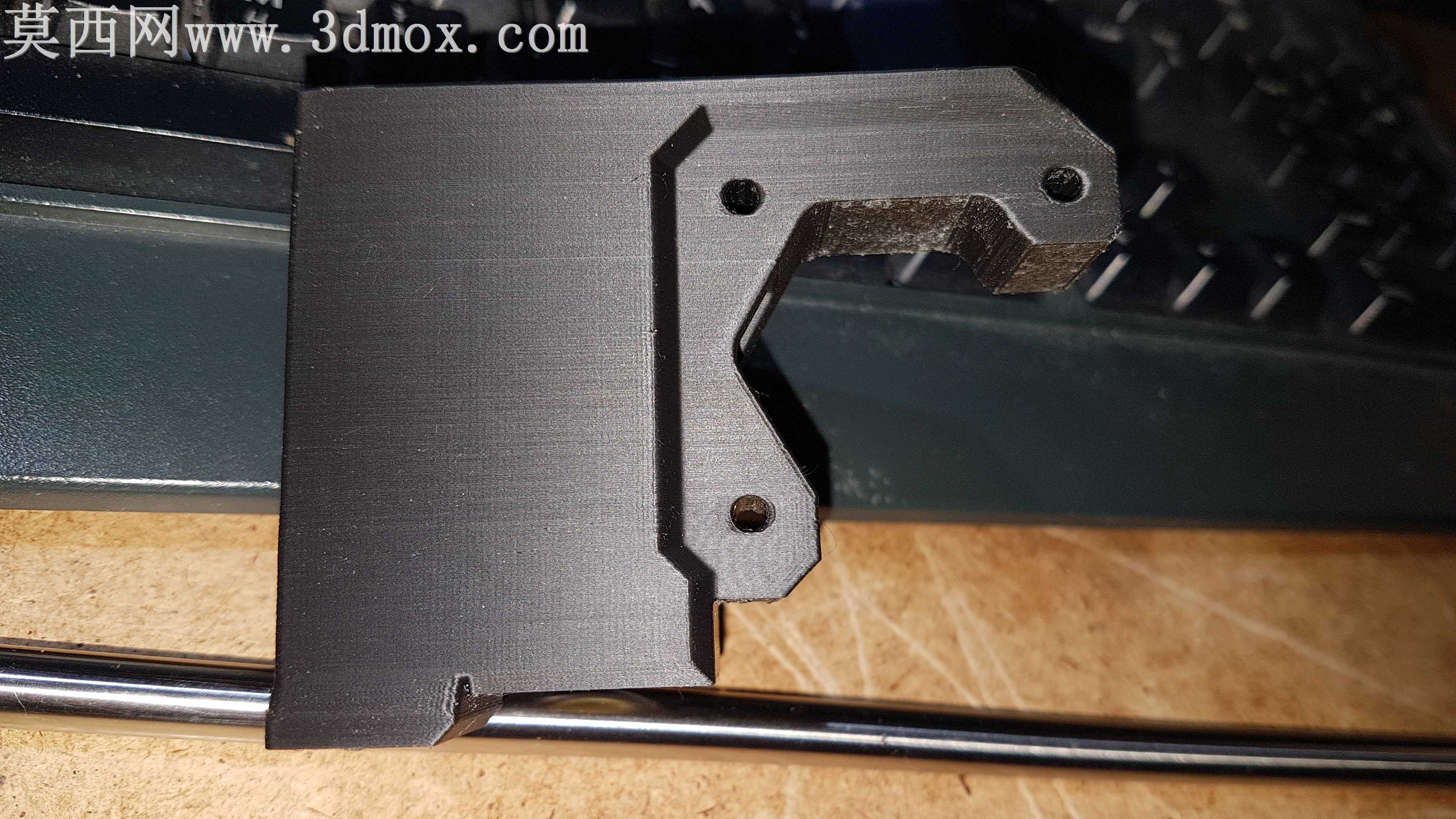

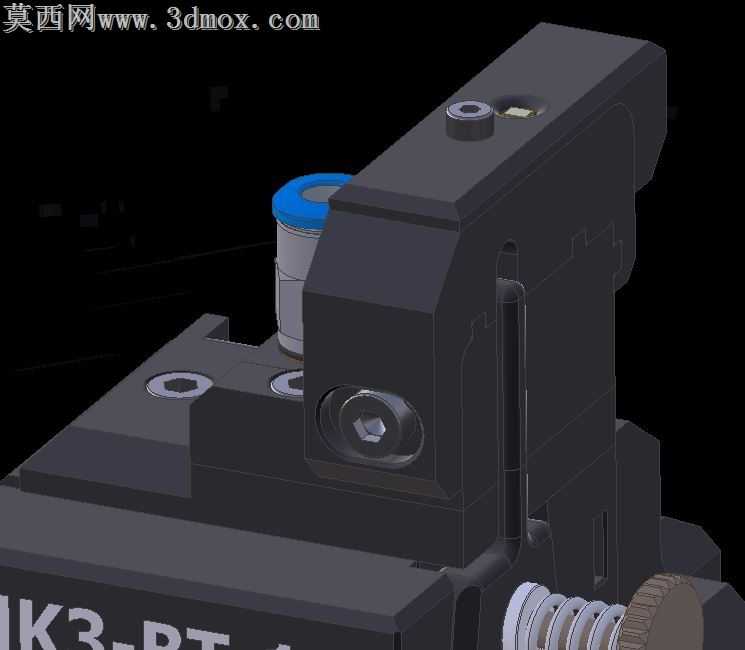

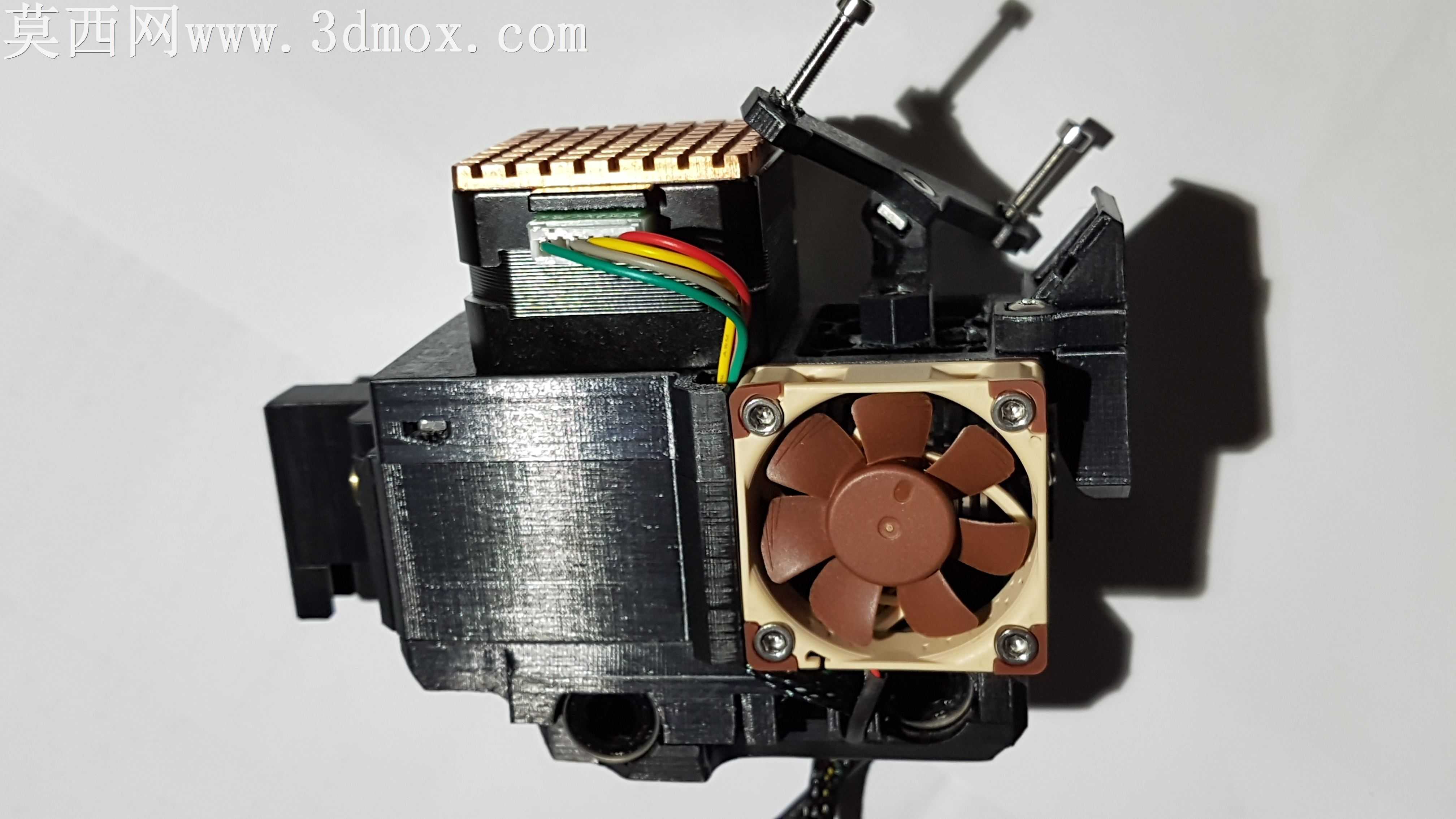

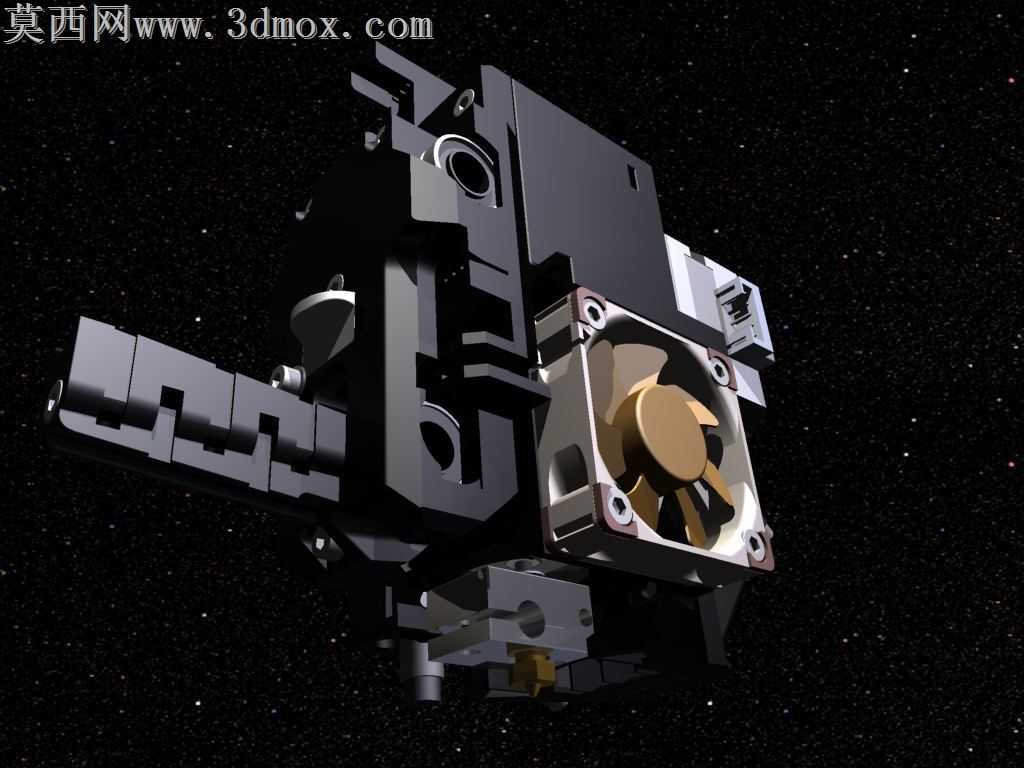

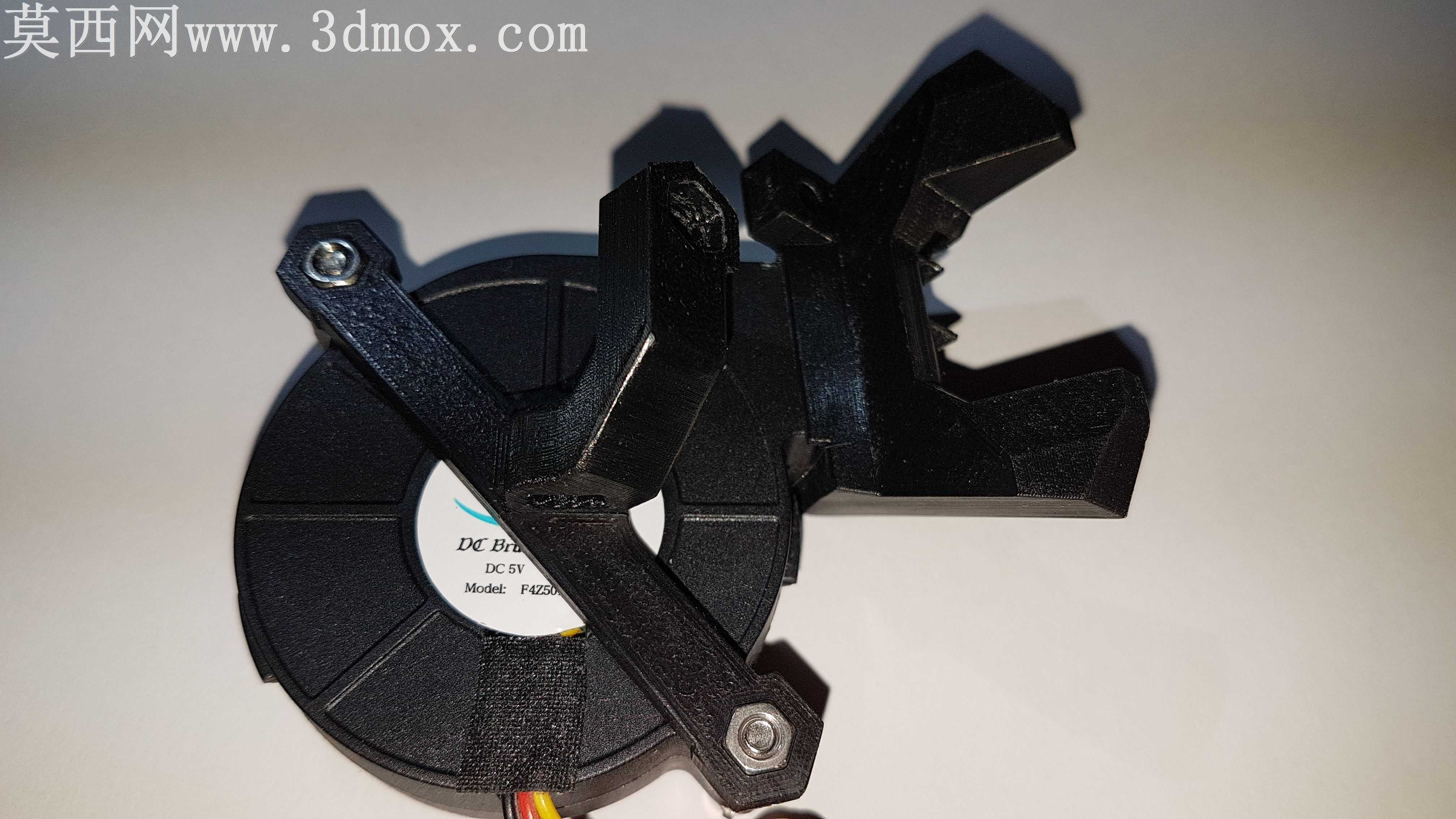

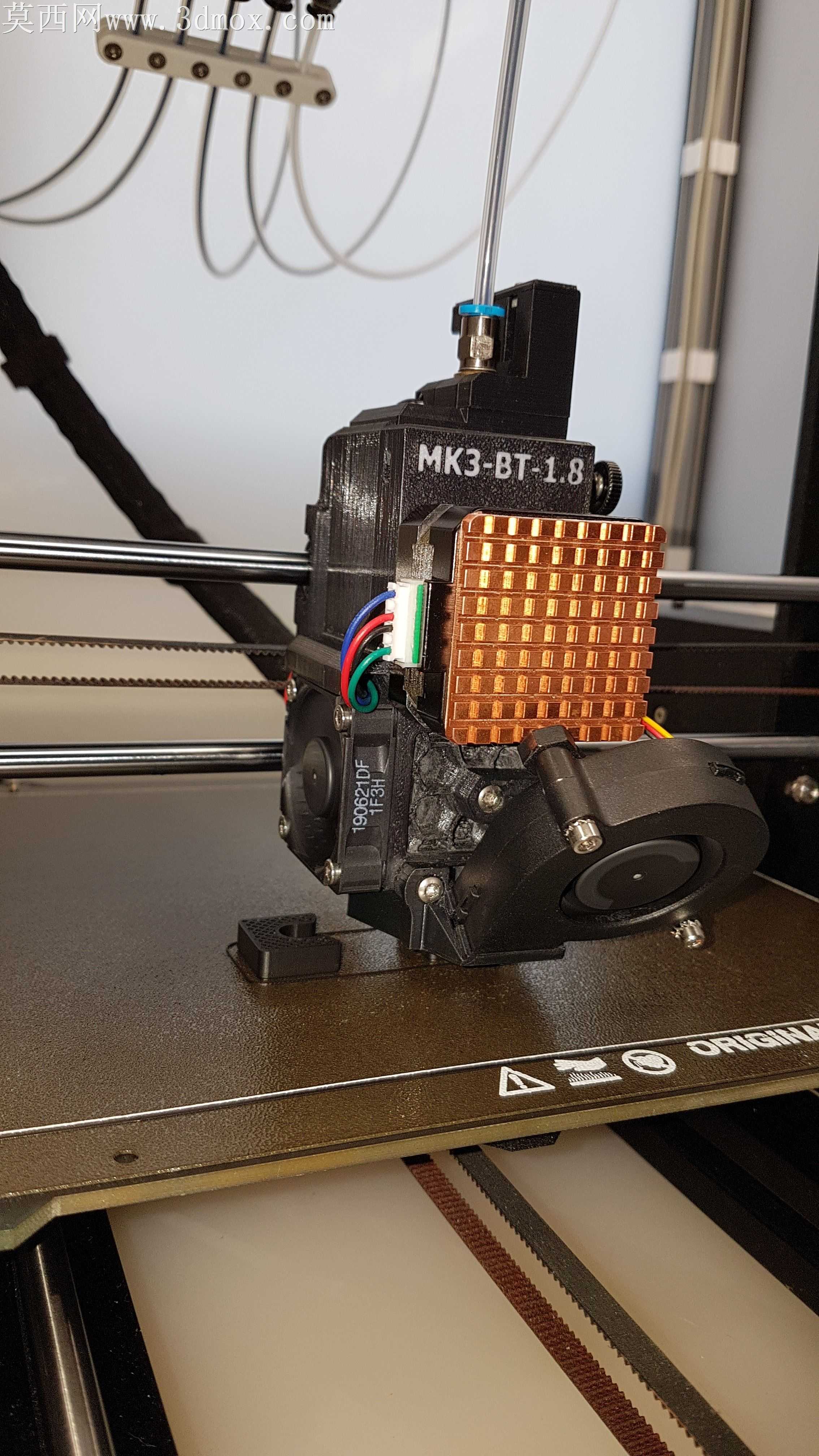

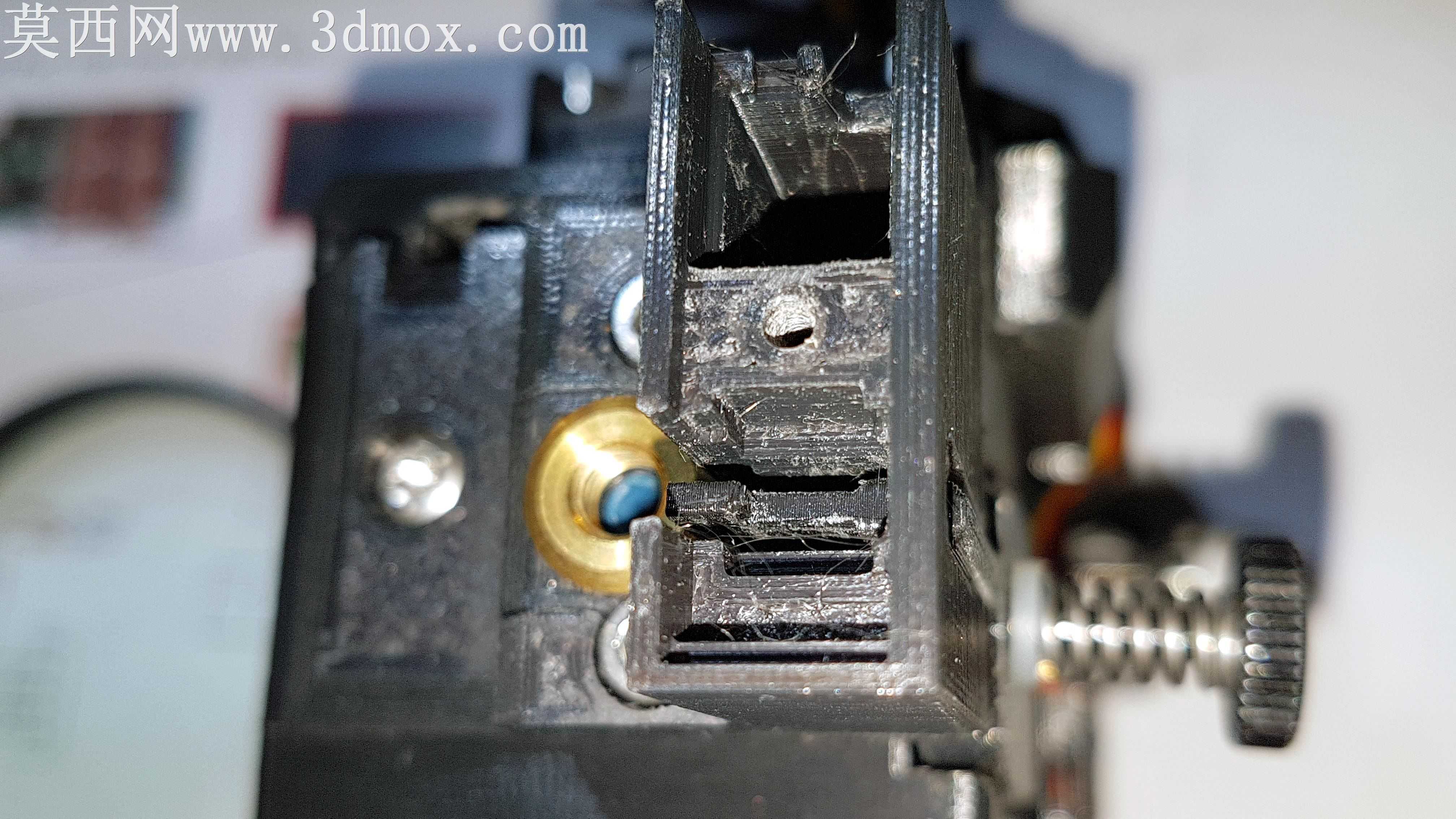

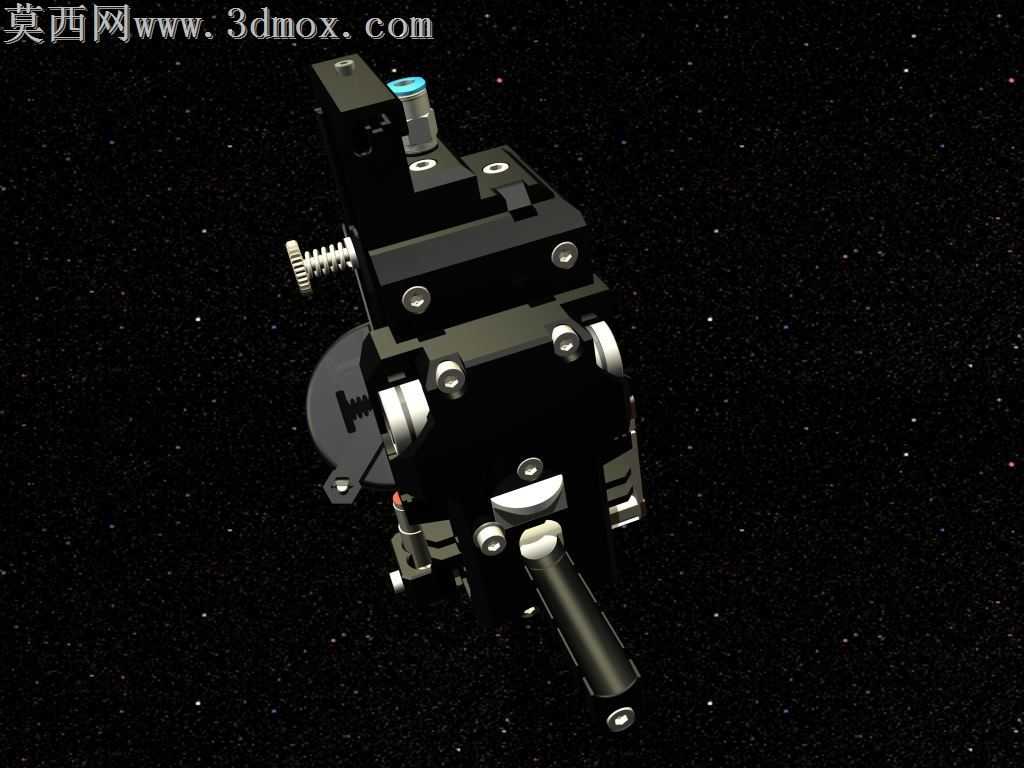

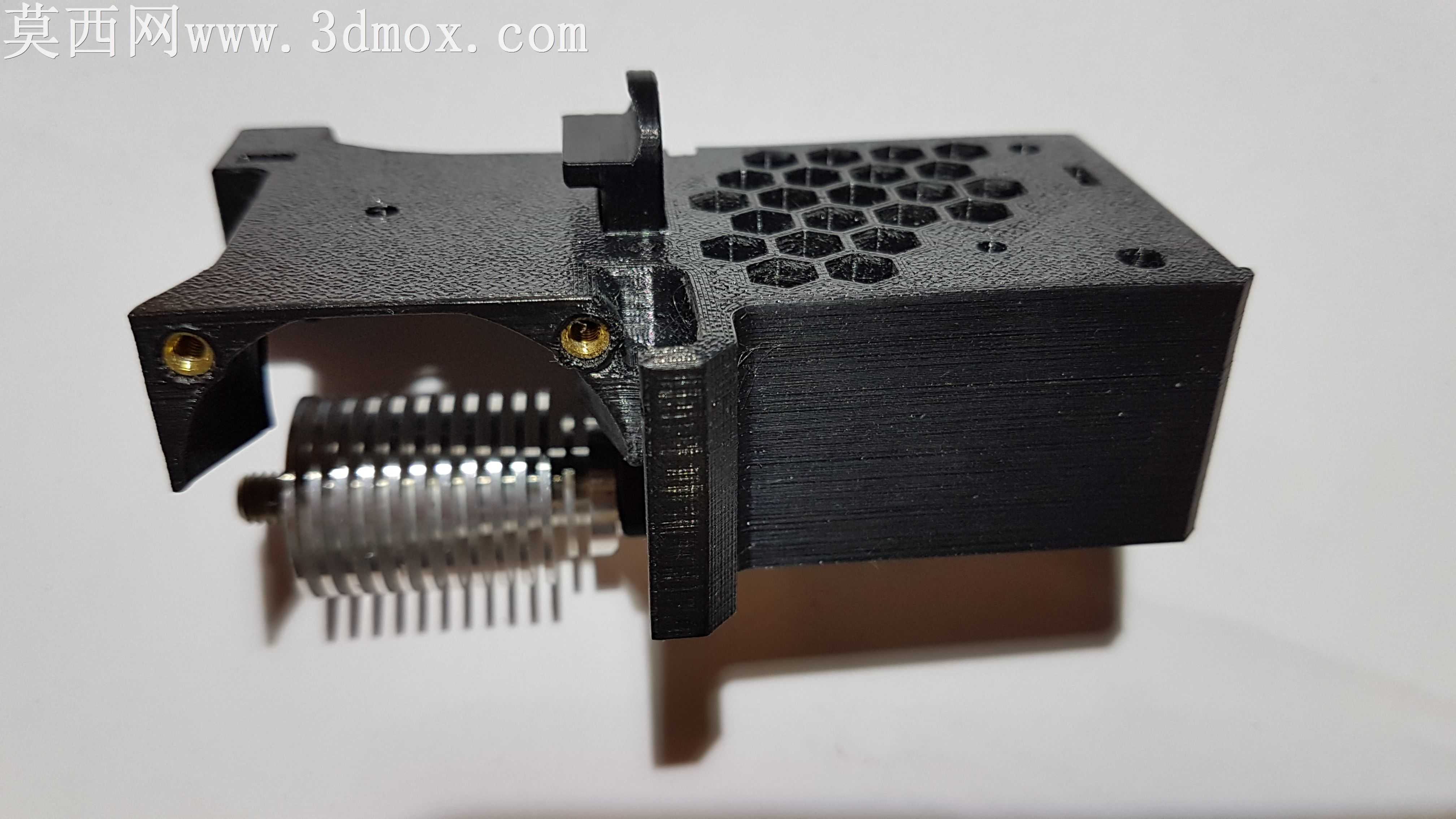

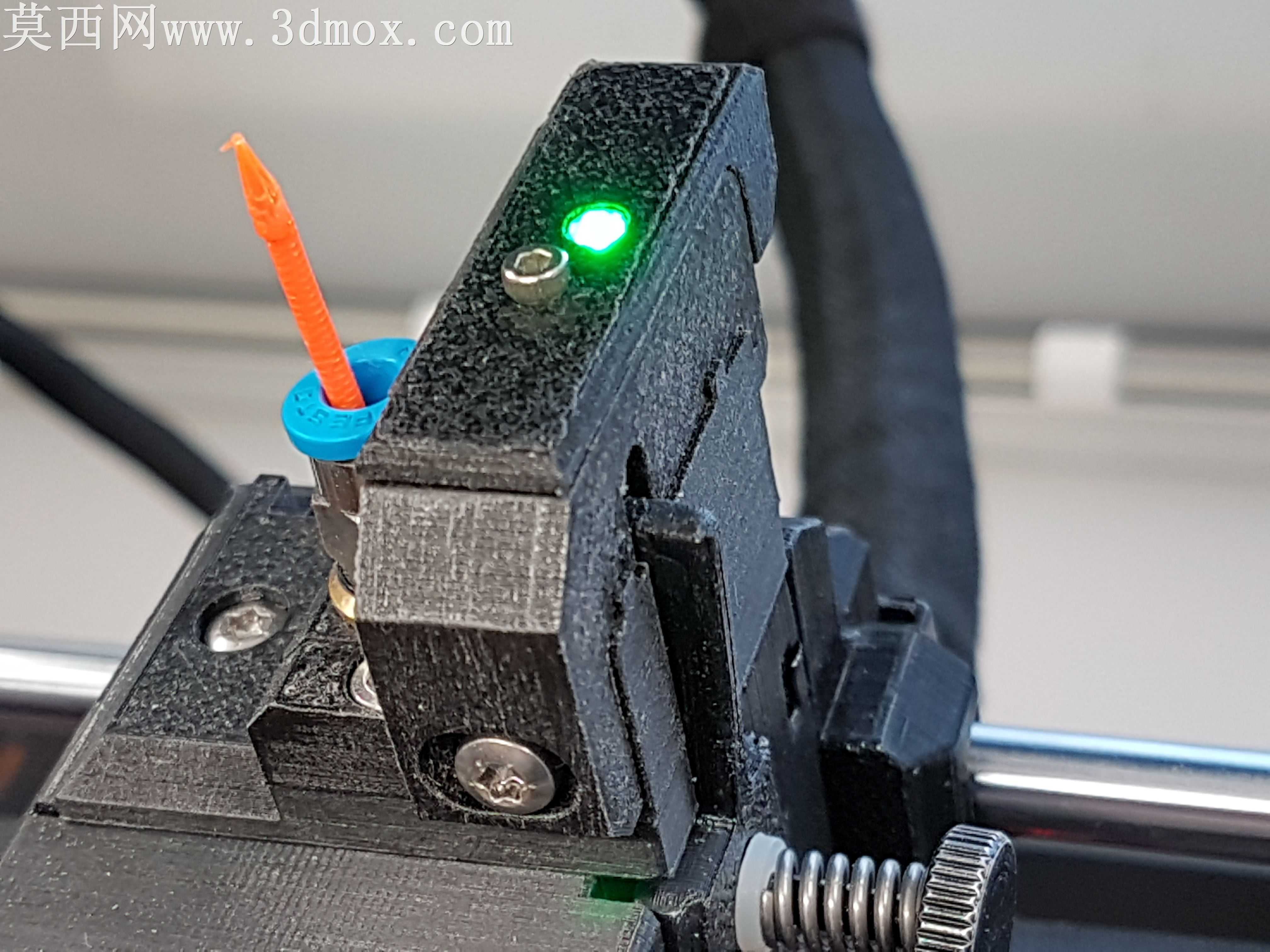

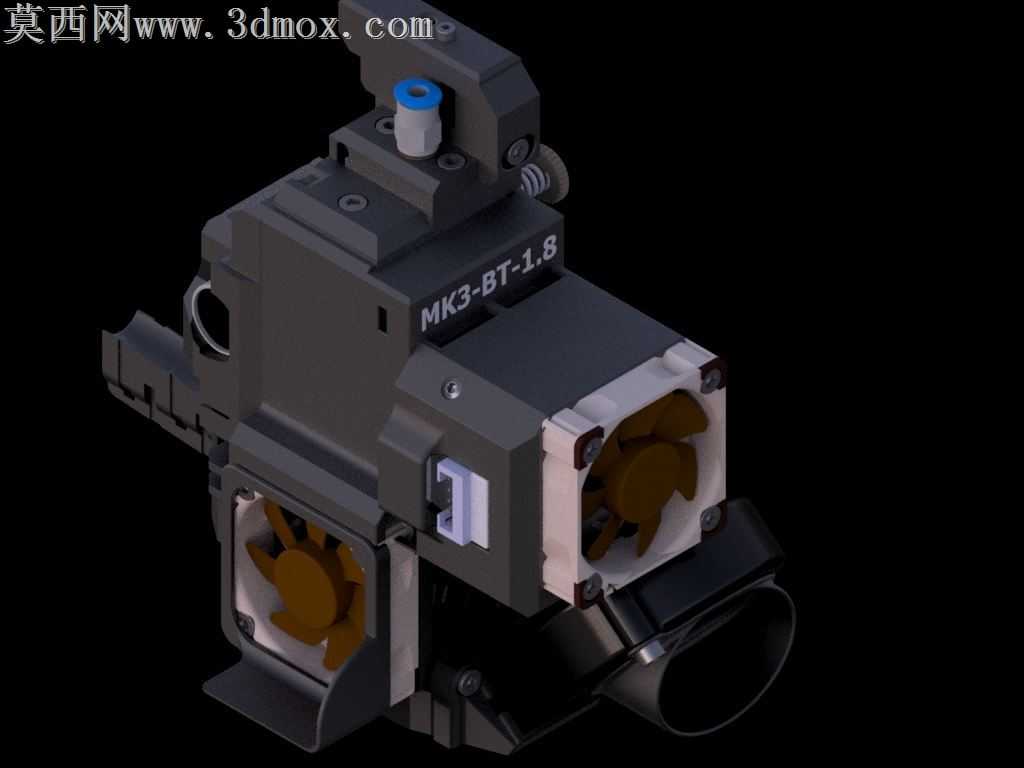

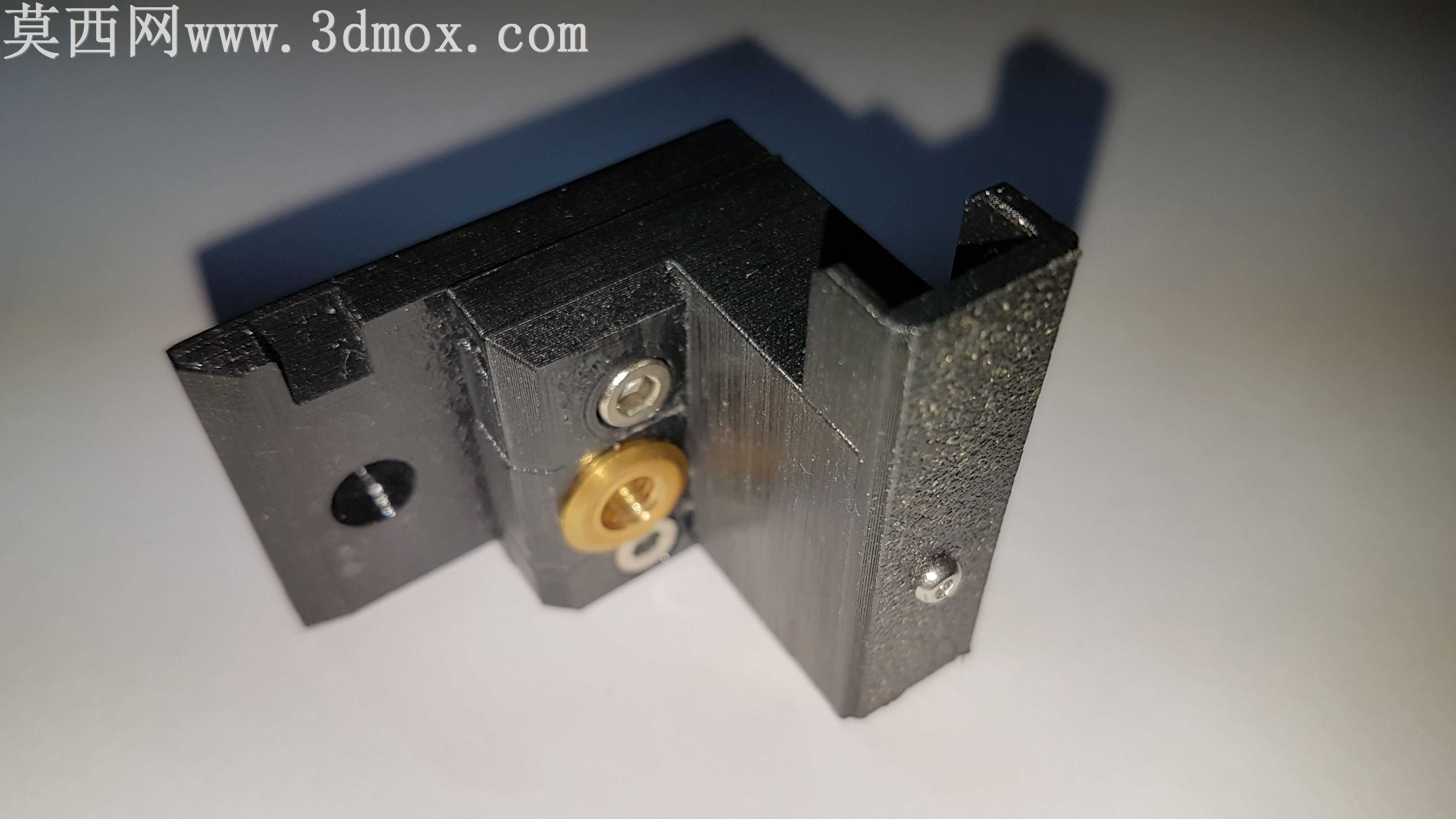

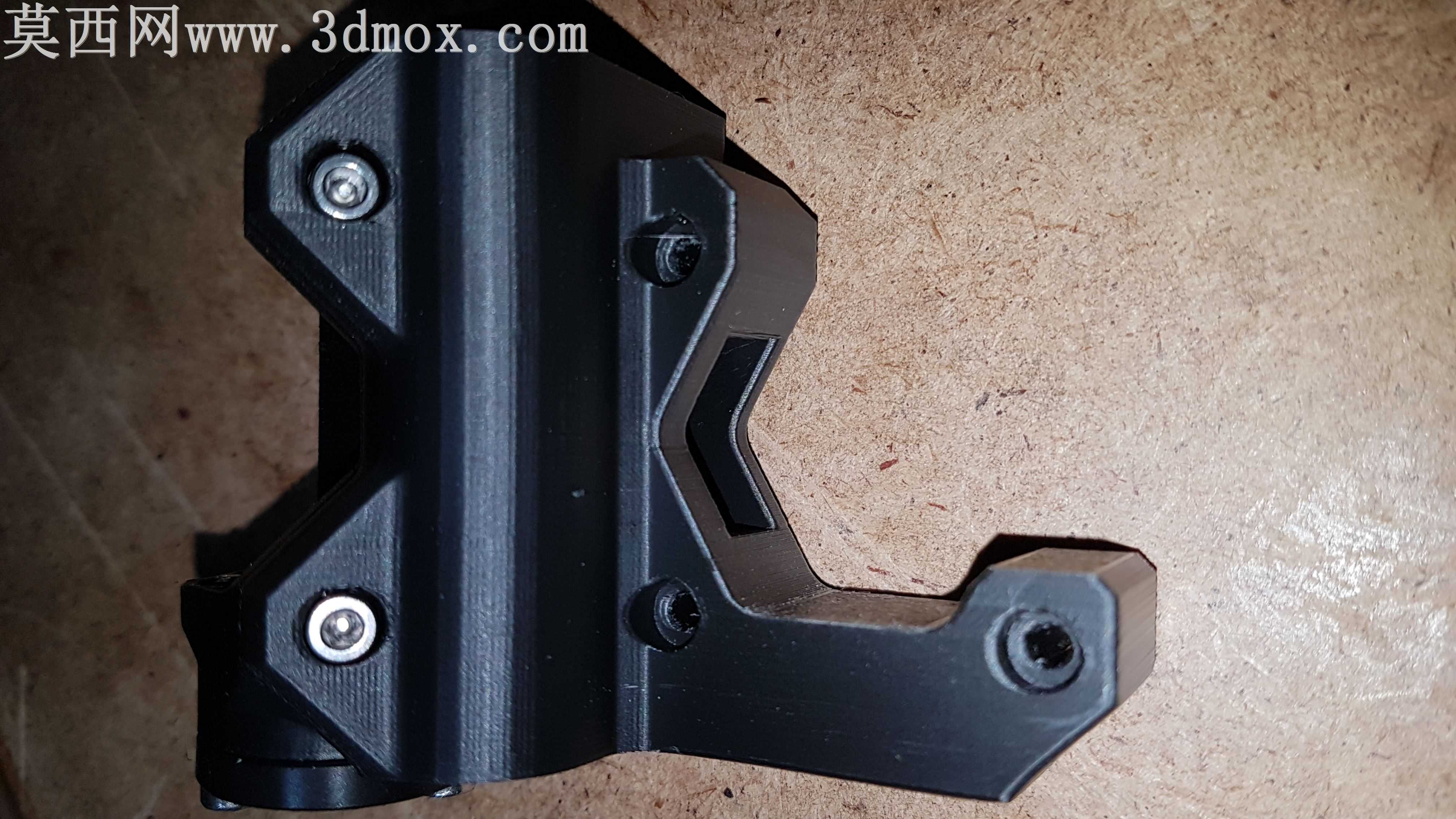

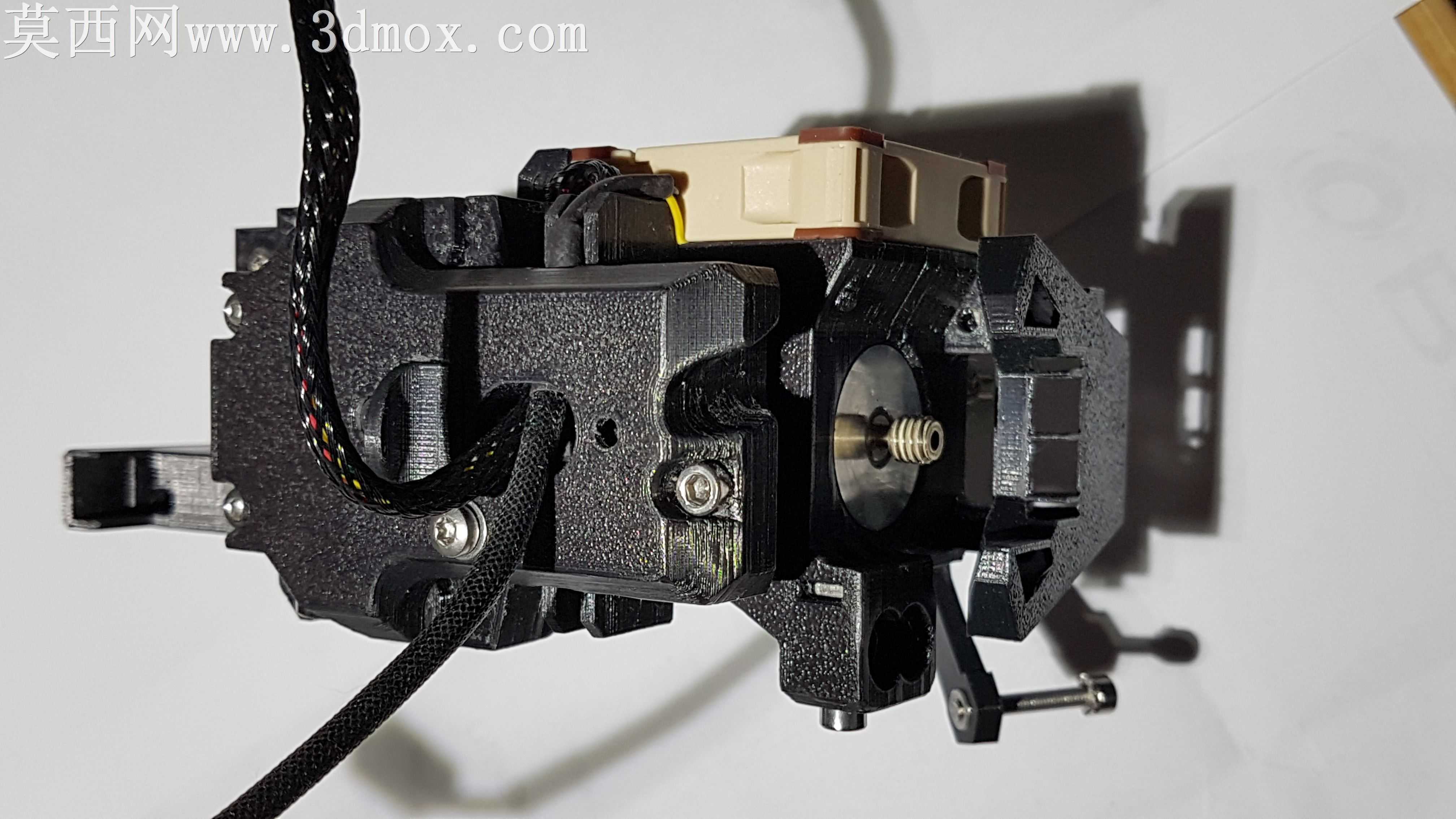

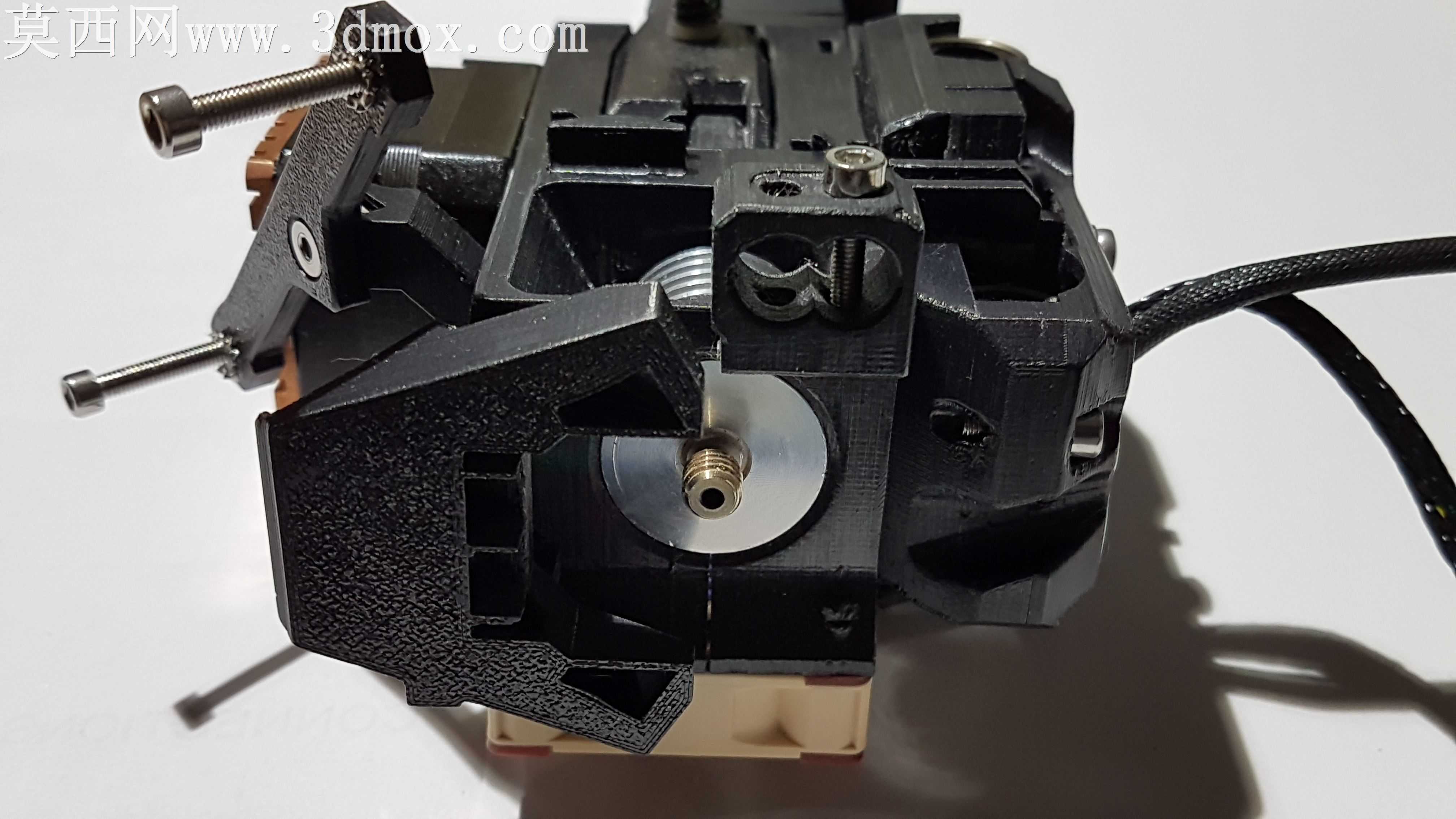

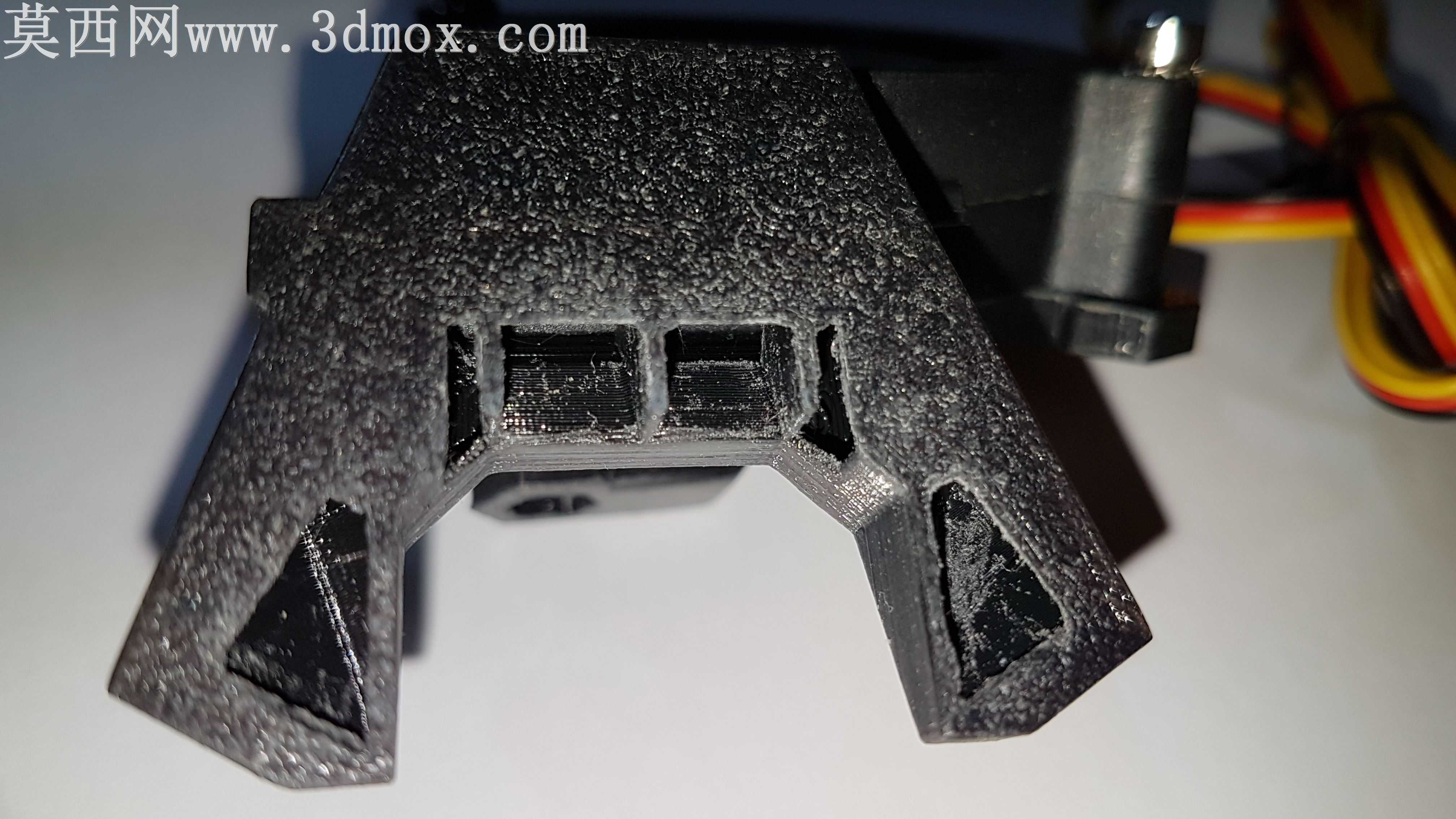

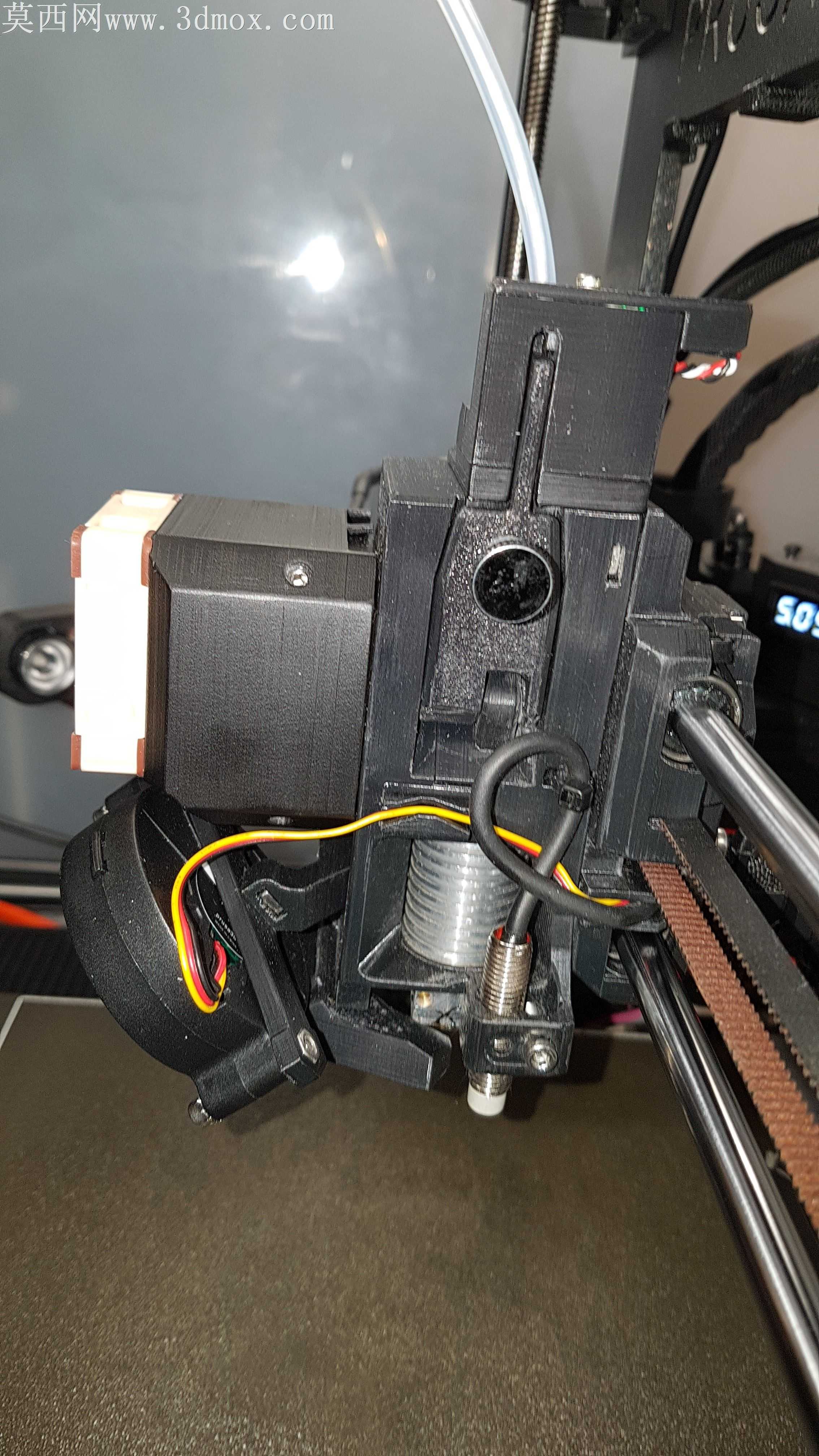

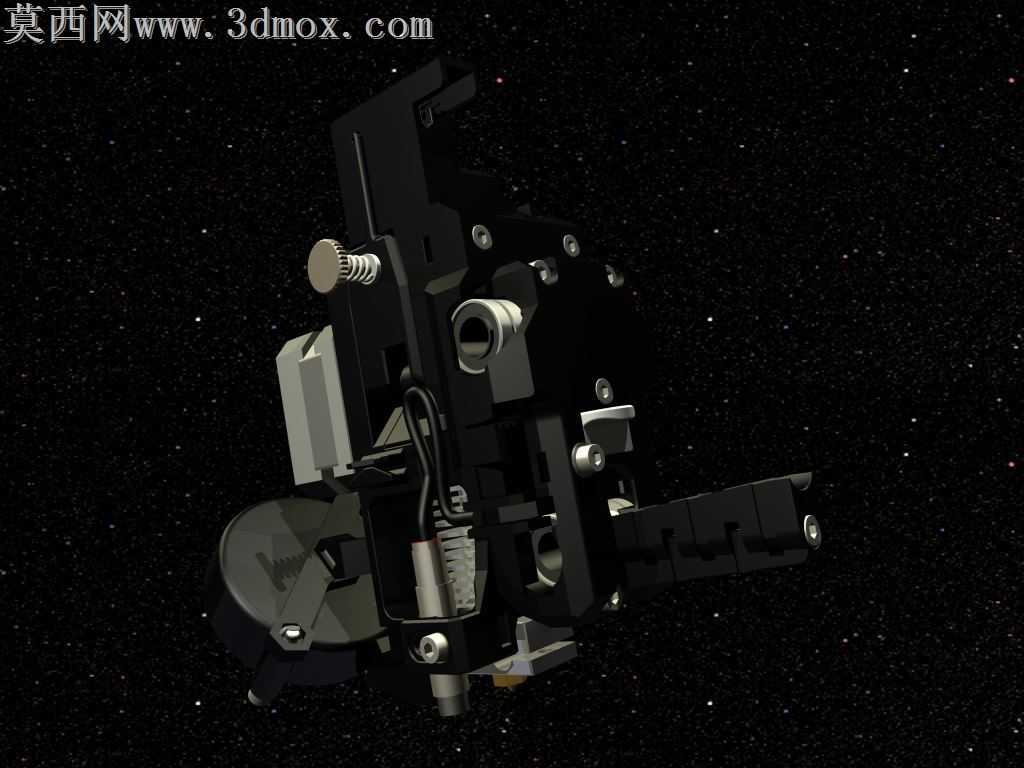

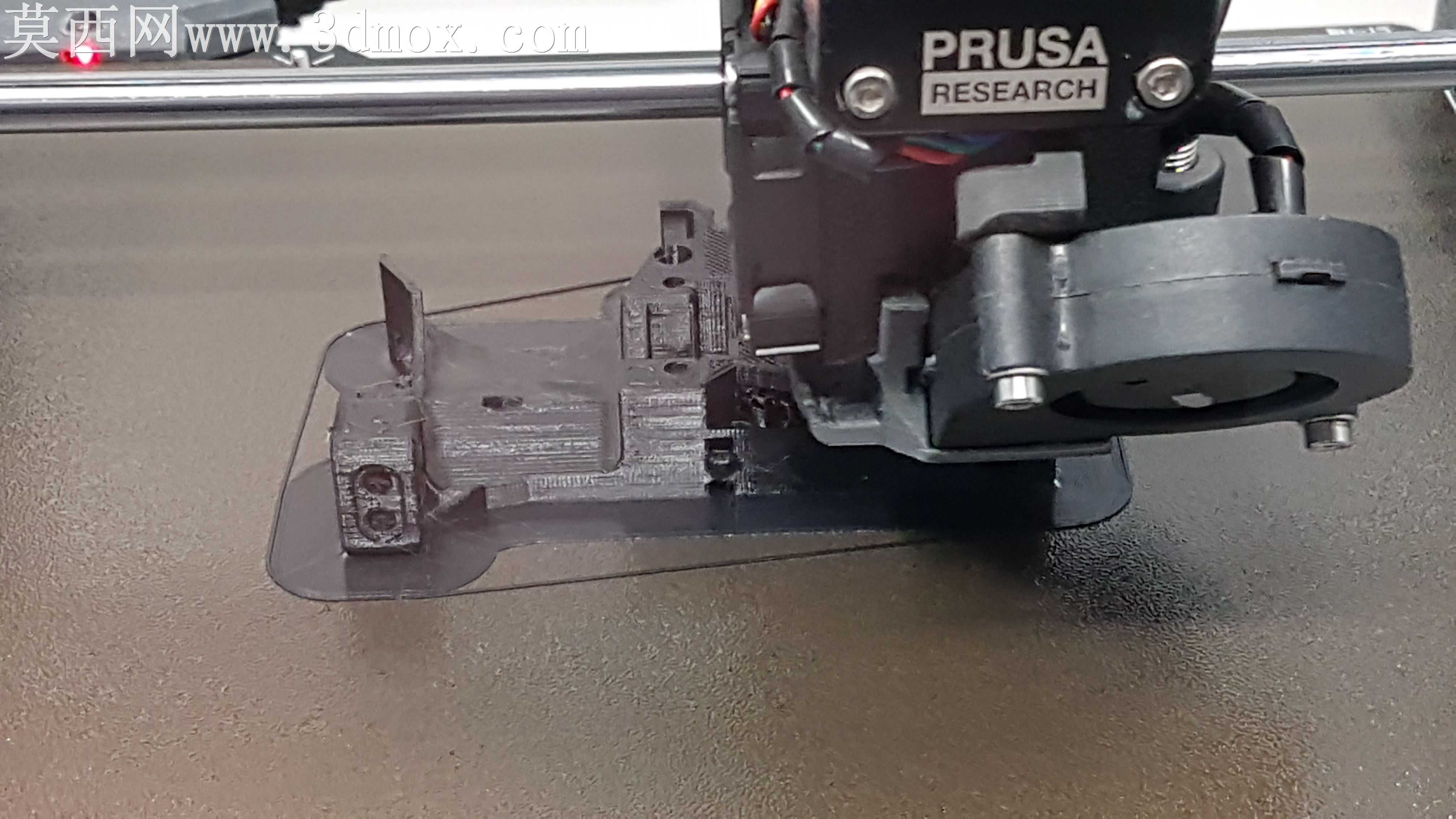

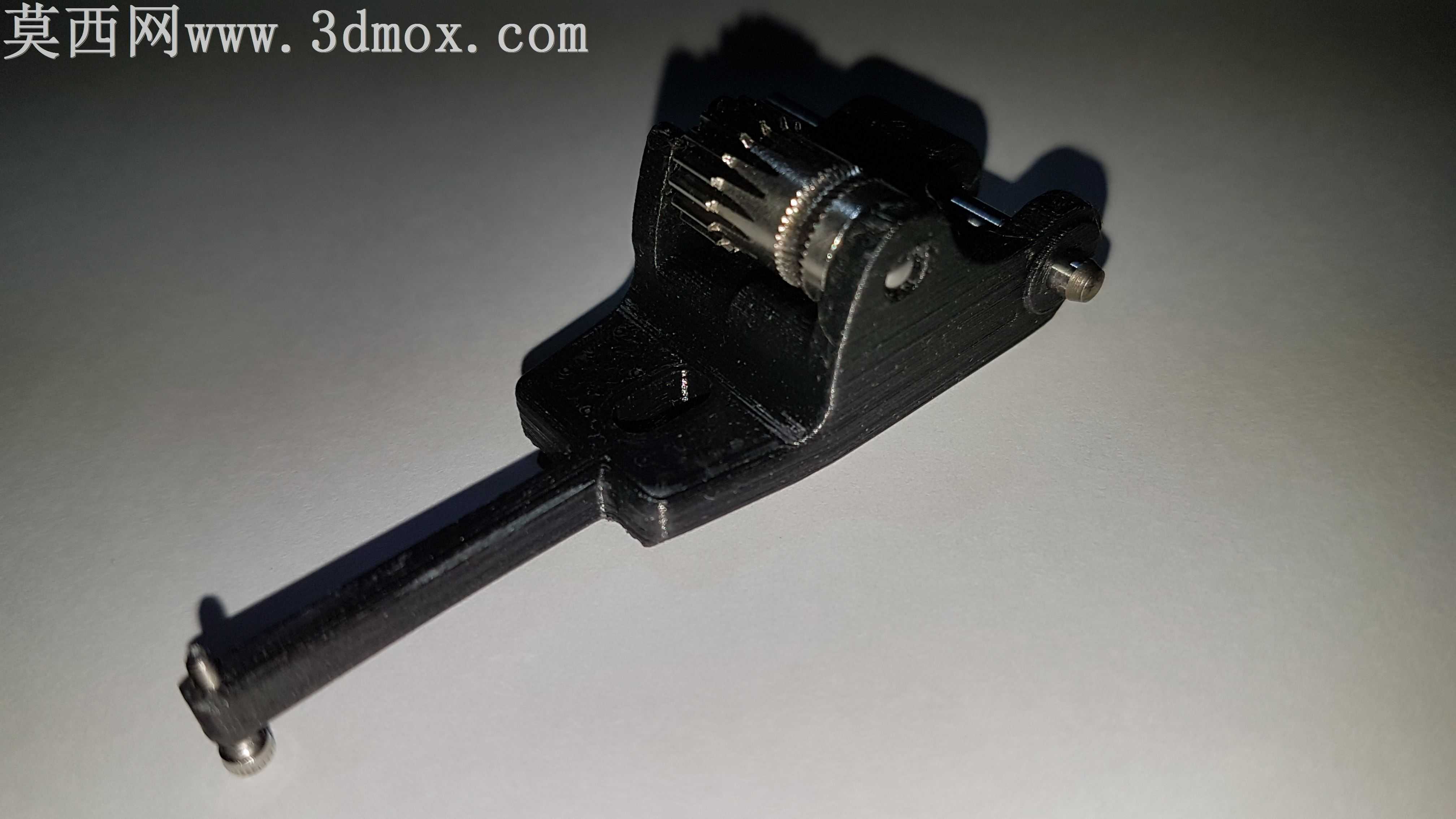

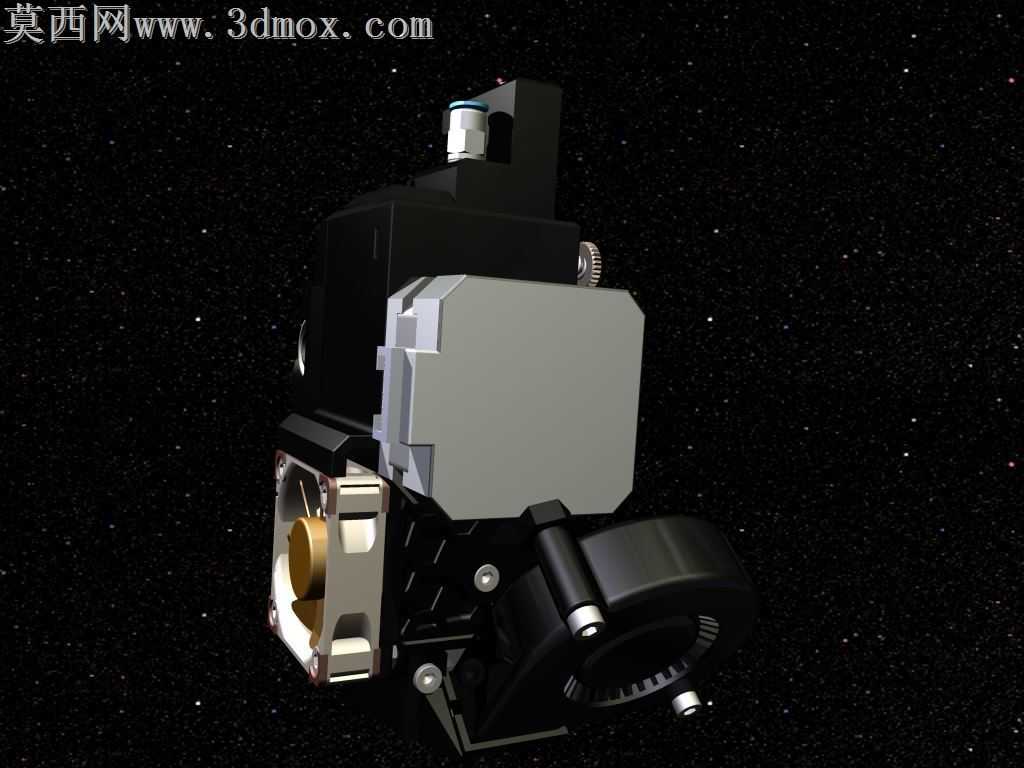

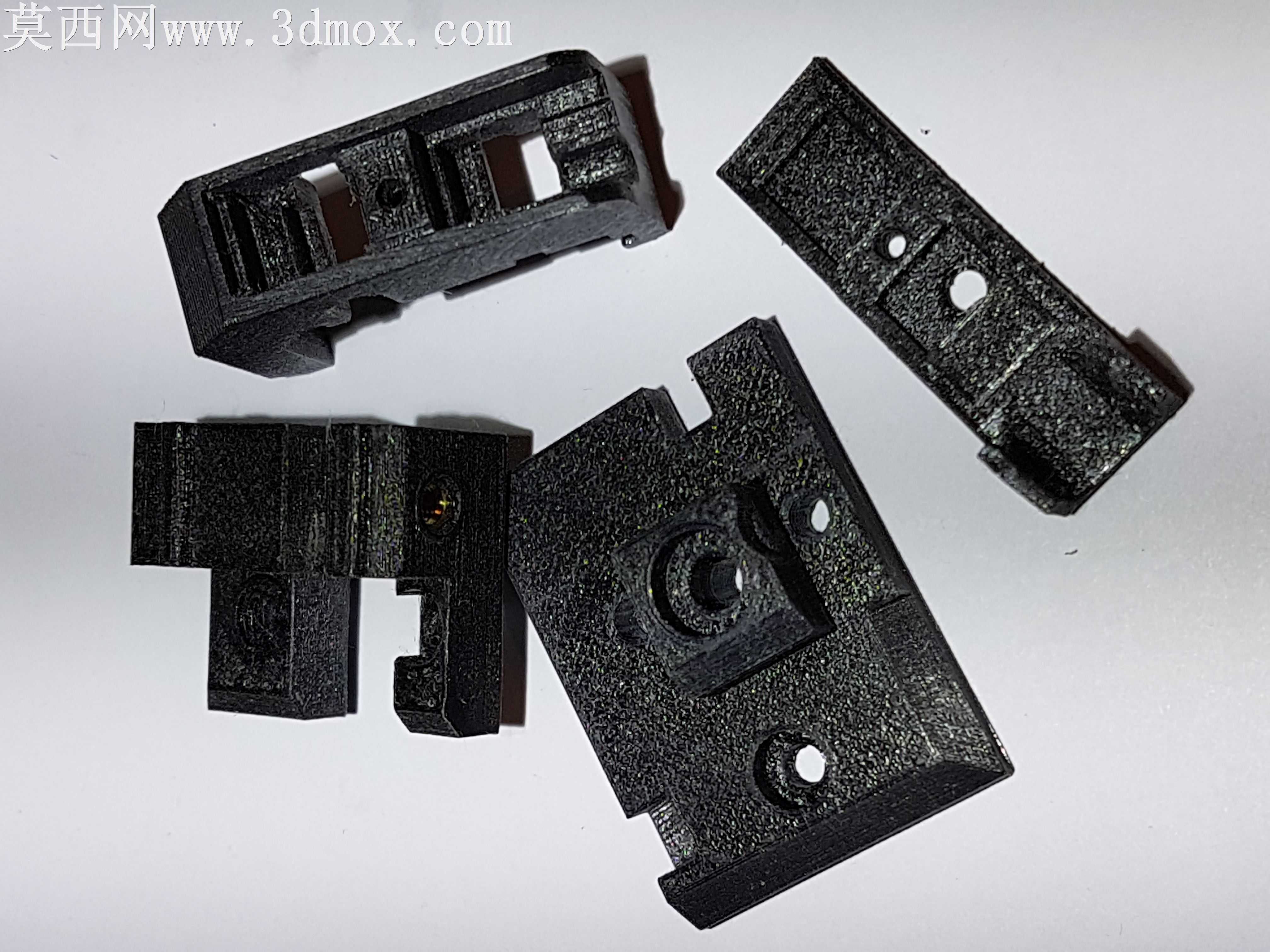

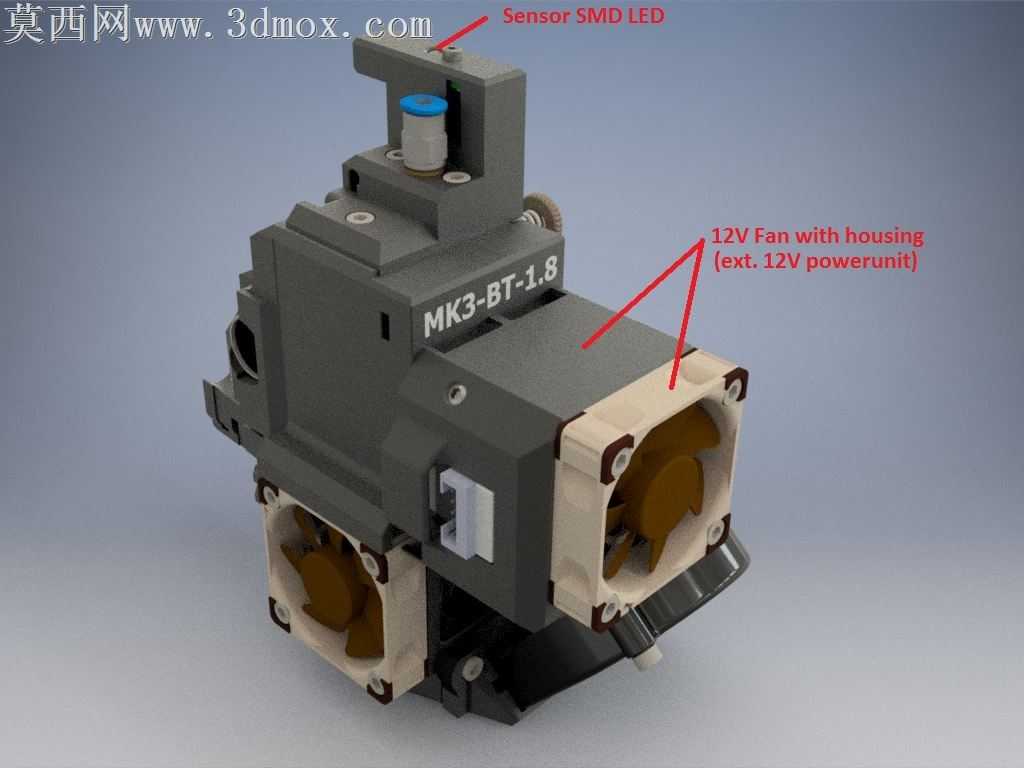

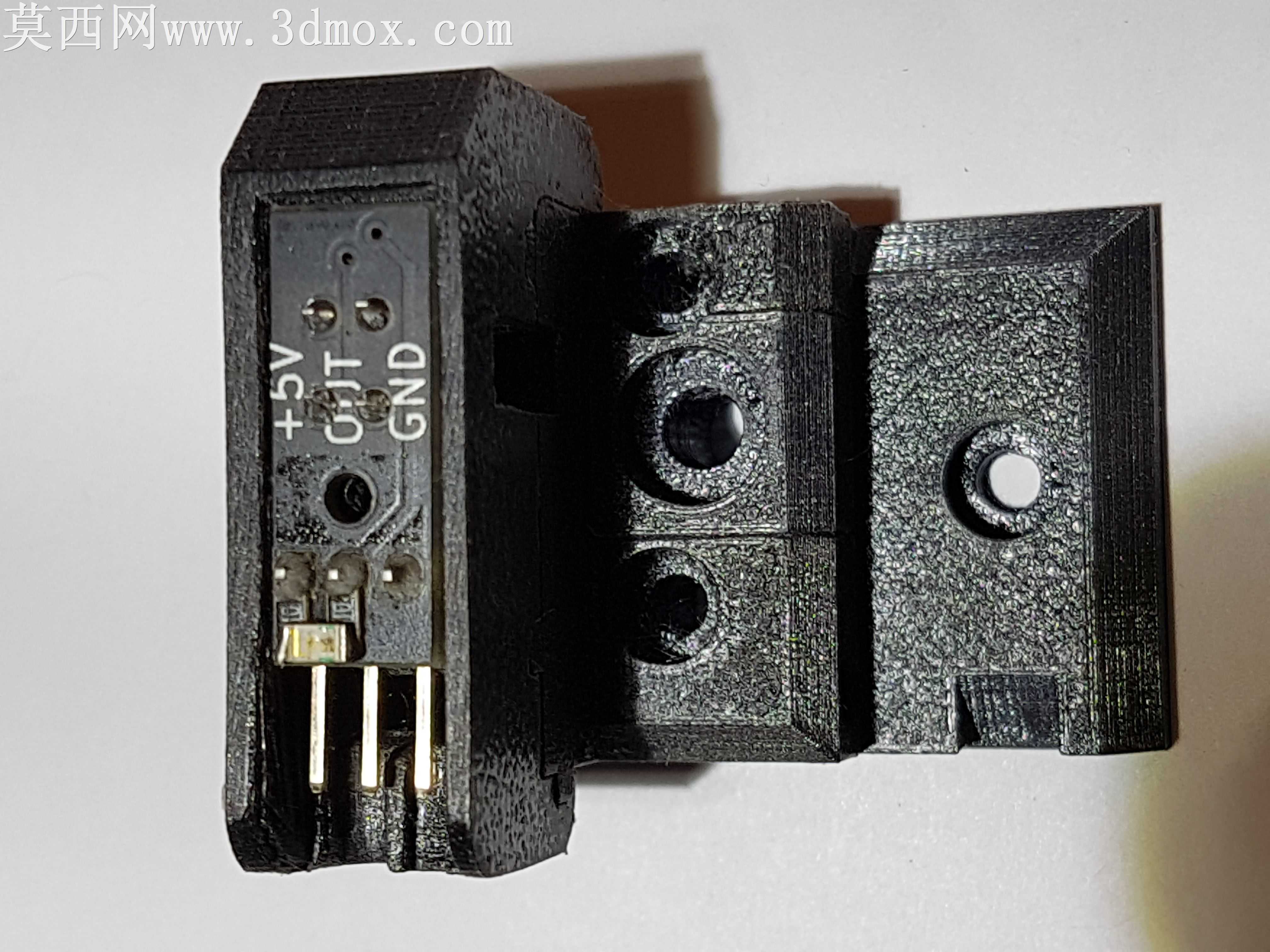

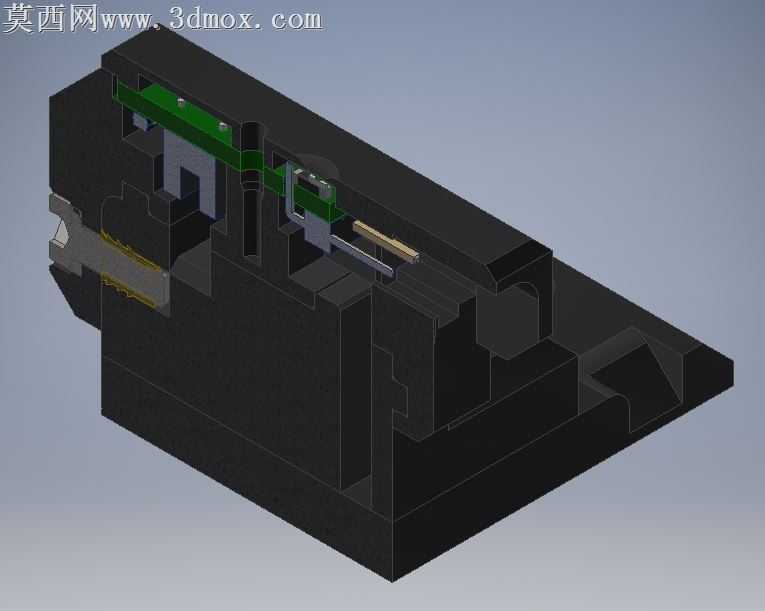

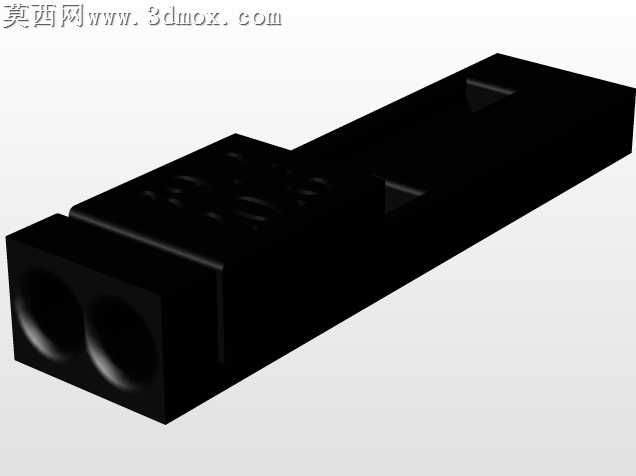

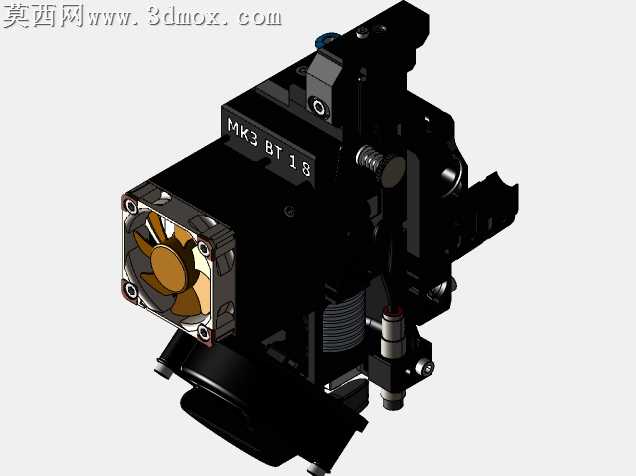

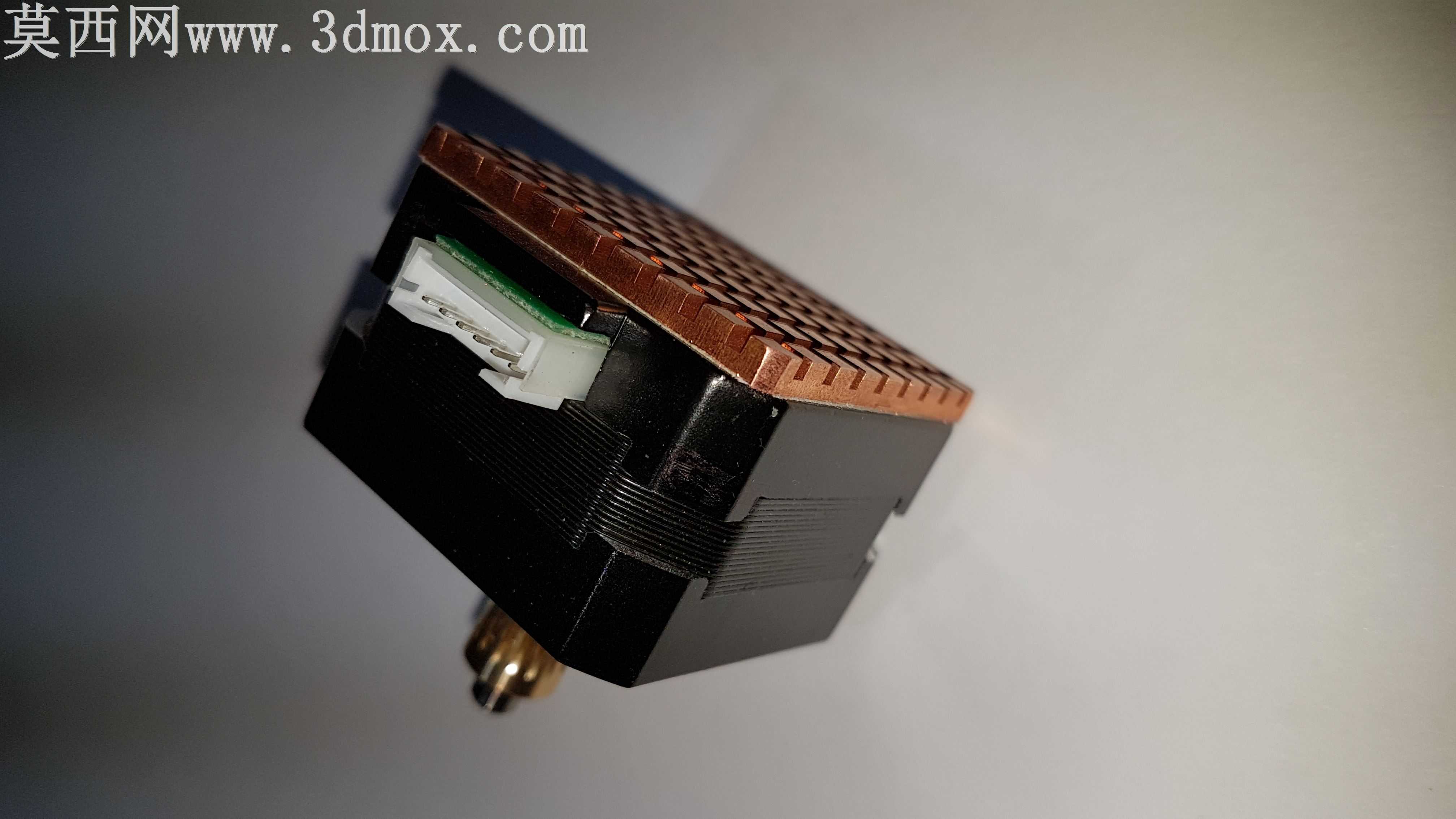

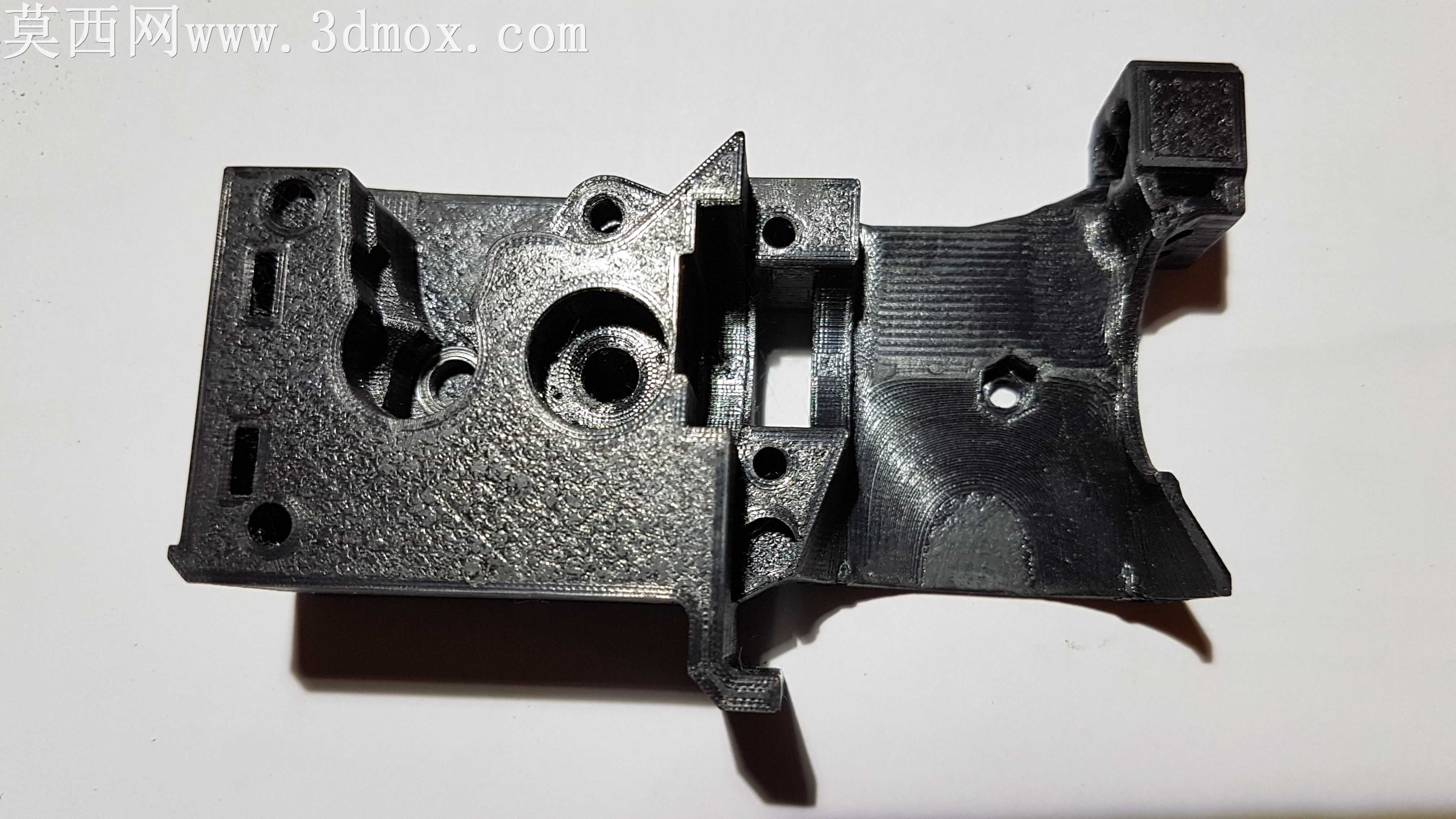

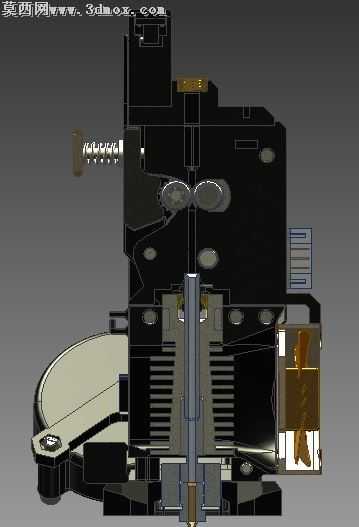

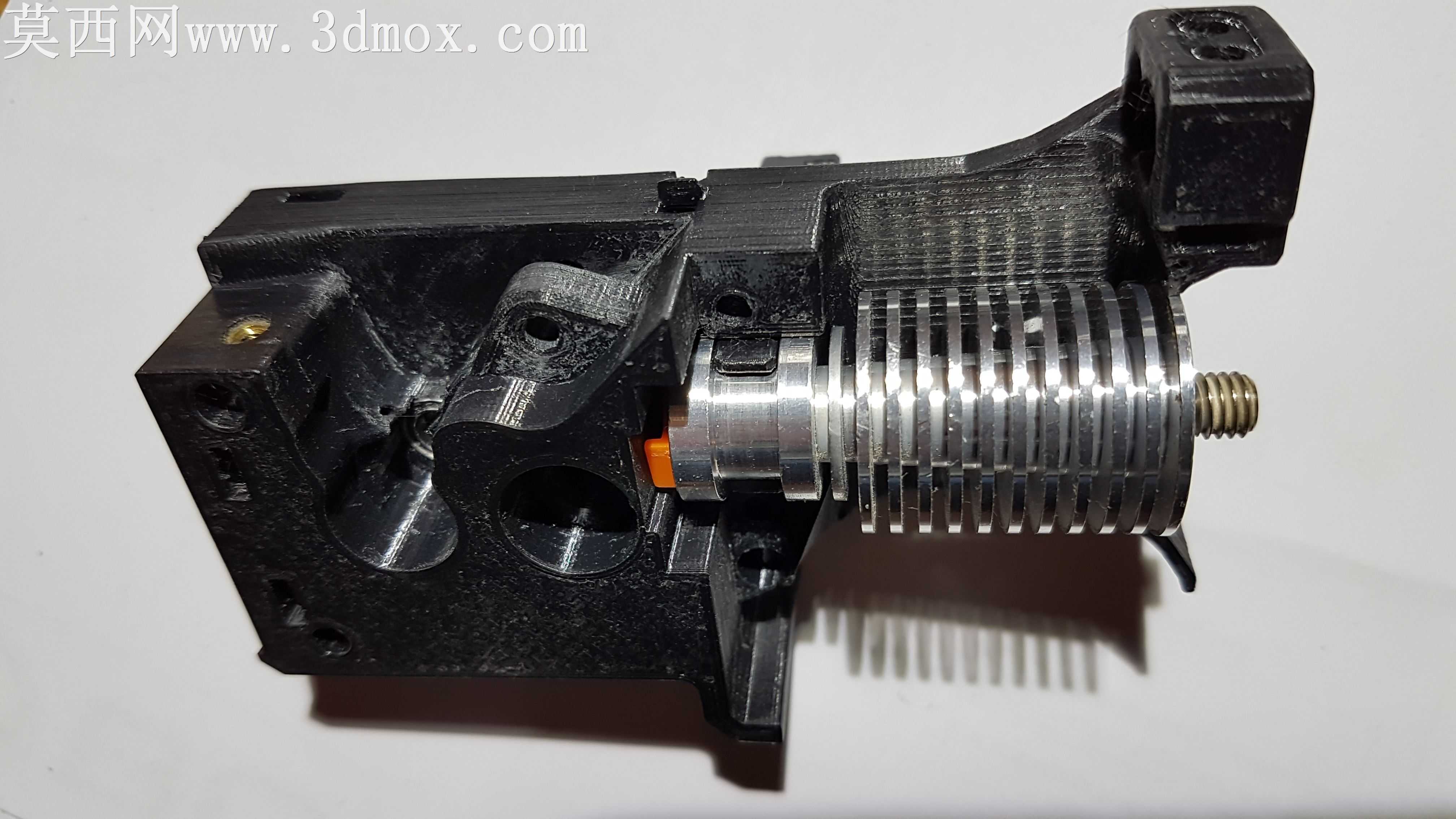

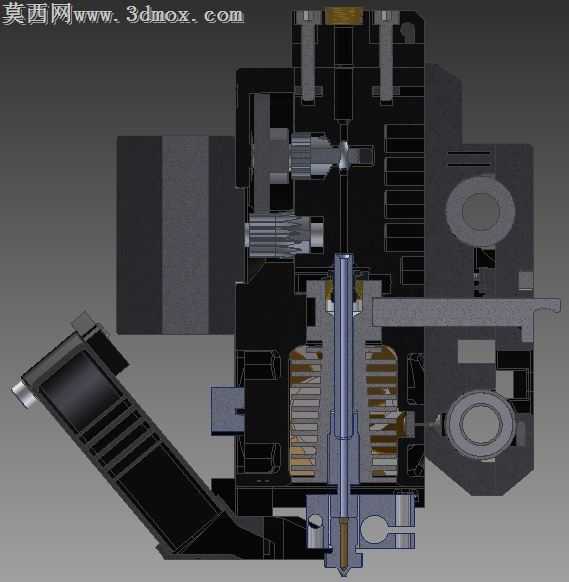

本模型为Prusa MK3系列3D打印机适配的BMG挤出机优化版本v2，采用三维参数化建模完成全结构复刻，建模过程中严格遵循机械装配逻辑，对所有配合面预留合理公差，确保各运动部件无干涉。模型完整还原了1.8规格Nema17 25毫米步进电机的安装位，设置3:1精准齿轮传动比结构，对齿轮啮合区域做了齿形细节优化，保证送料传动的精度与稳定性。模型集成MK3S红外传感器组件，预留烟囱传感器安装位，设计快拆式热端更换结构，无需复杂拆解即可完成热端维护或替换，适配原装Prusa MK3打印机全系列机型，同时兼容MMU2S多材料单元。材质设定上，结构受力件采用聚碳酸酯材质参数，设置270度喷嘴、110度热床的打印适配参数，外壳壁厚设定为0.1-0.15区间，外壳区域预留45度无喷嘴风扇的安装位，同时配置4个25x6mm规格的螺纹嵌件安装位，适配辅助散热风扇加装。结构设计上优化了x-carry安装支架，增加PTFE切割模板结构，更新烟囱铰链与红外传感器支架结构，调整x托架背面为侧面切口形式，方便维修时移除电缆；重新设计新烟囱结构降低传感器微调难度，优化新风扇罩的空气分配路径，让散热气流分布更均匀，同时更新零件列表，采用尼龙材质参数重新制作完整挤出机结构，解决原有聚碳酸酯部件在交变负载与温度波动下易出现裂缝的问题。渲染阶段采用深色星空背景突出机械主体，金属部件赋予磨砂铝合金与抛光金属材质，塑料部件赋予哑光黑工程塑料质感，齿轮与传动结构做金属光泽处理，散热风扇区域做半透明格栅效果，通过光影层次清晰展现挤出机的分层结构与装配关系，直观呈现各部件的安装位置与连接逻辑。
