1至12位2.54mm间距DIP拨码开关三维设计

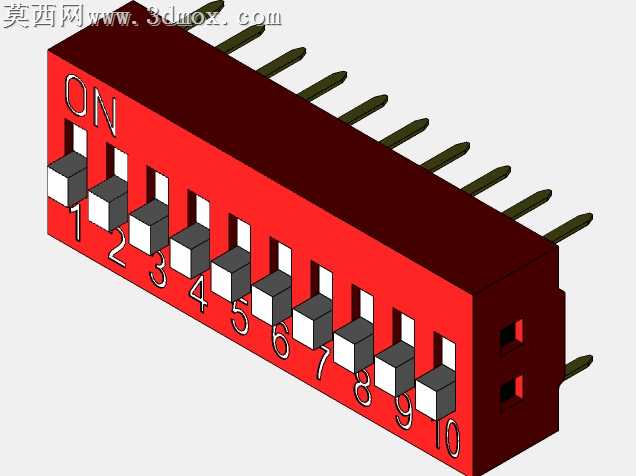

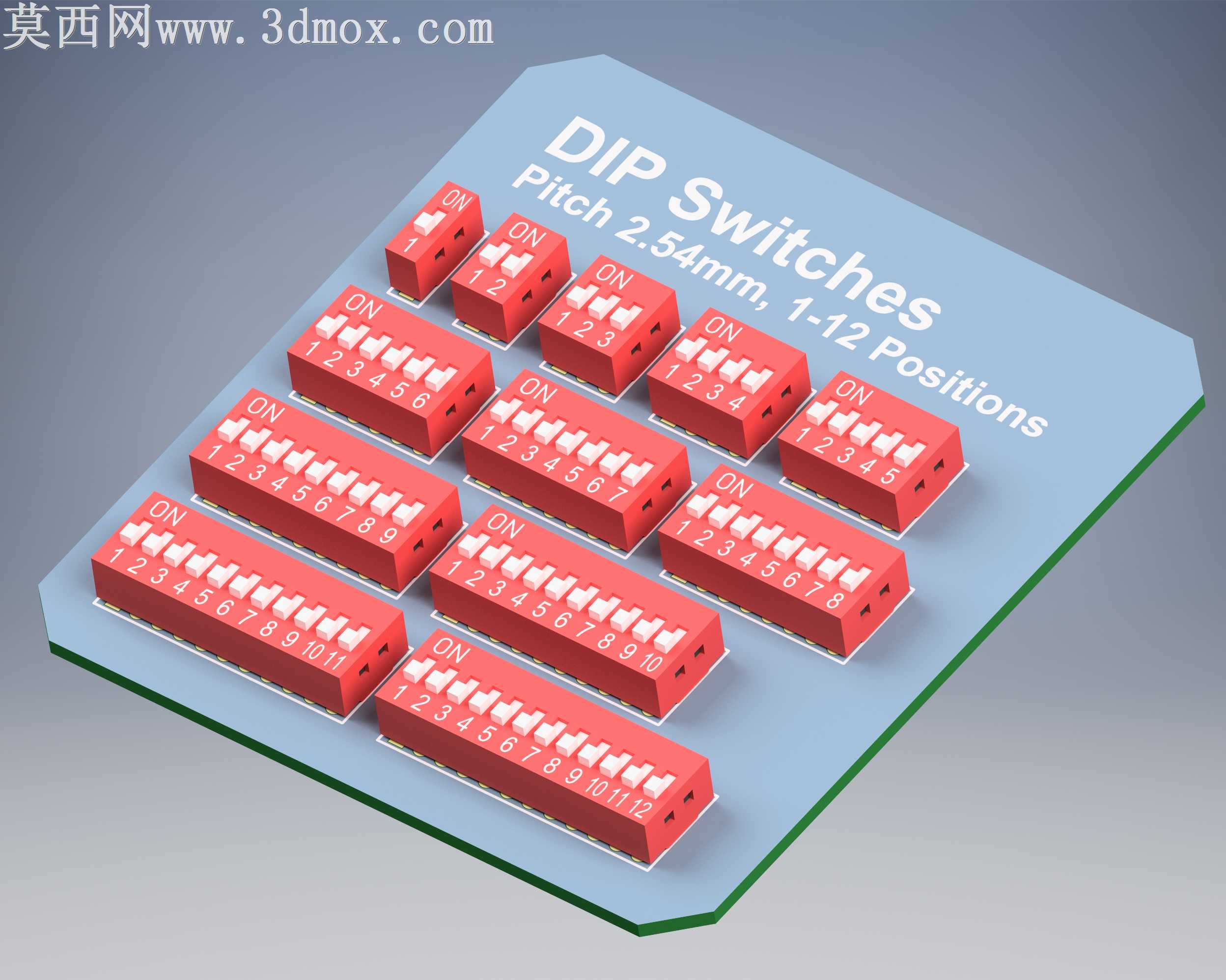

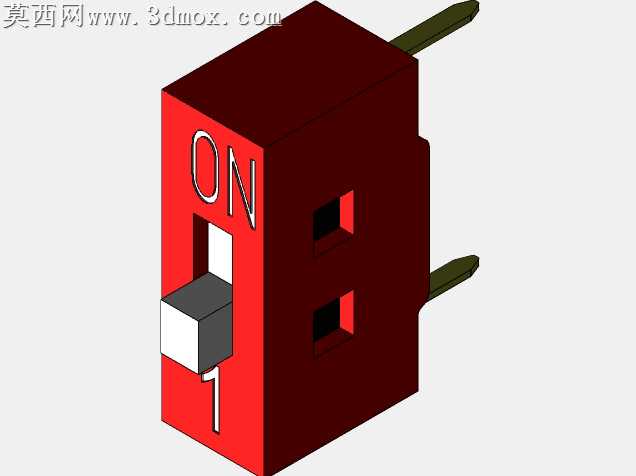

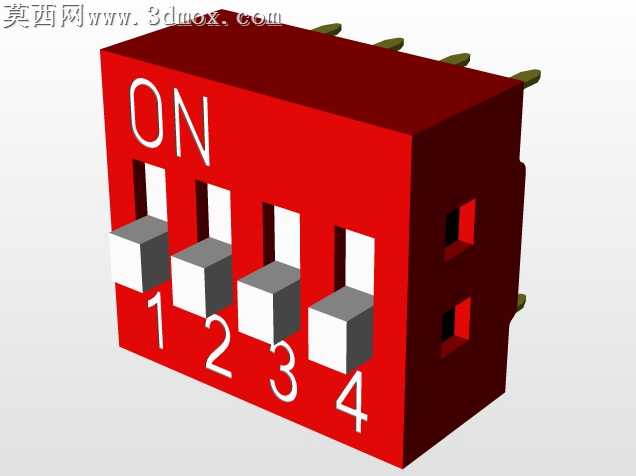

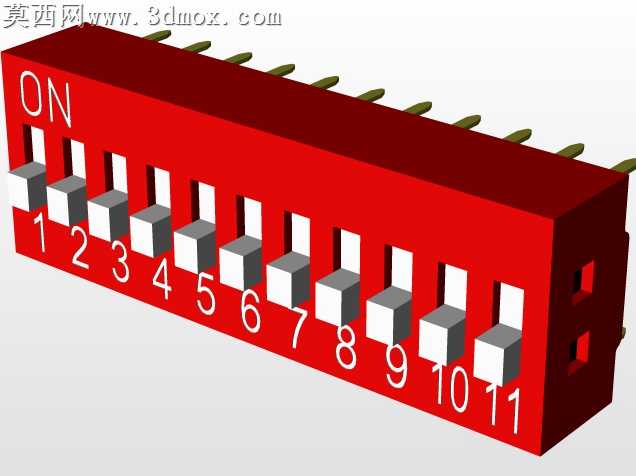

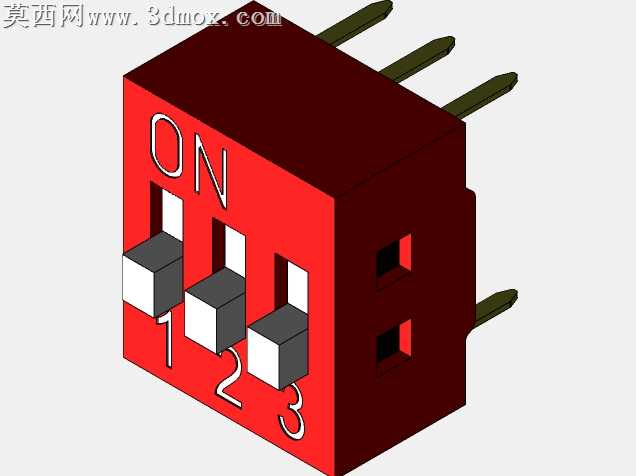

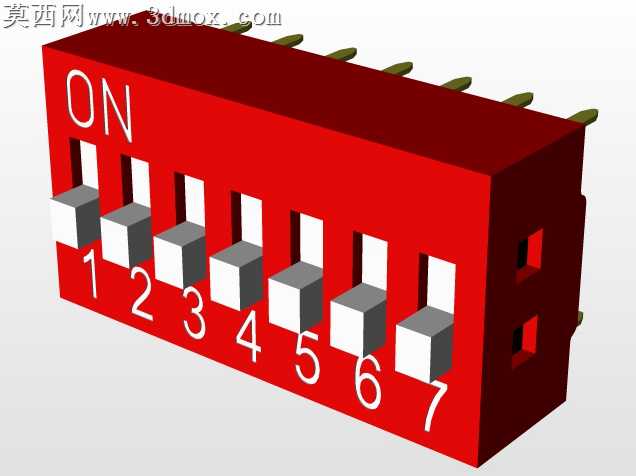

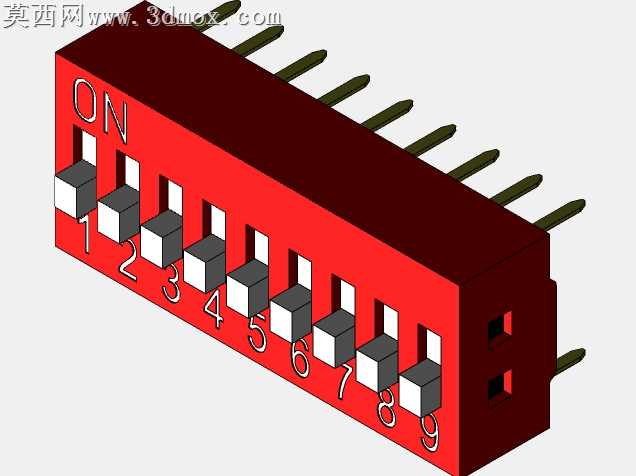

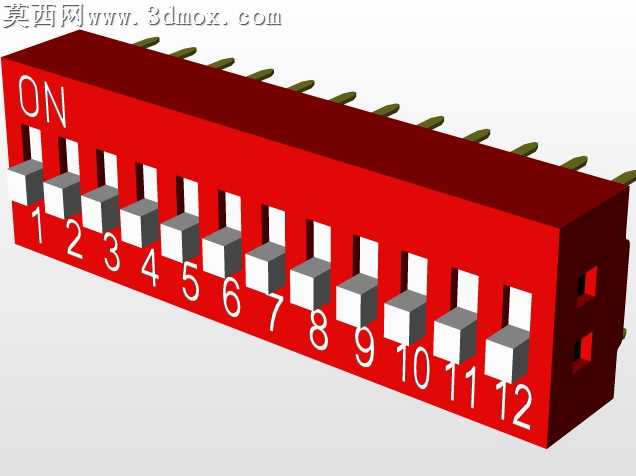

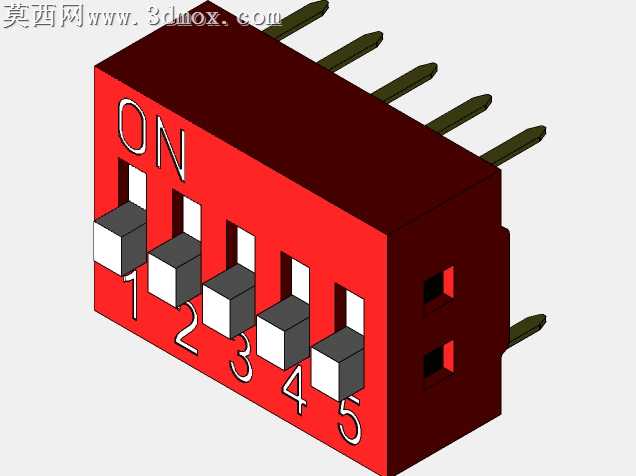

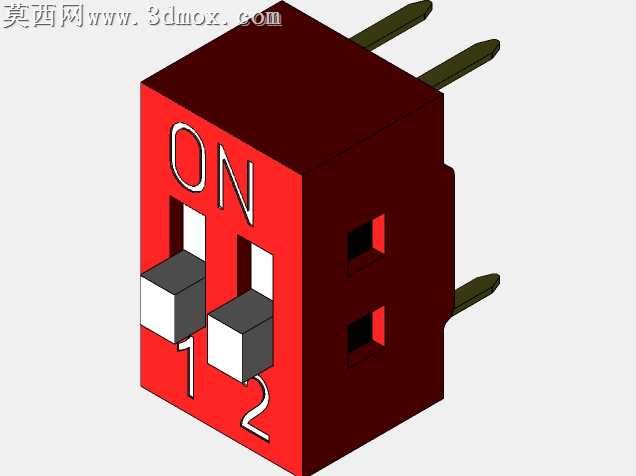

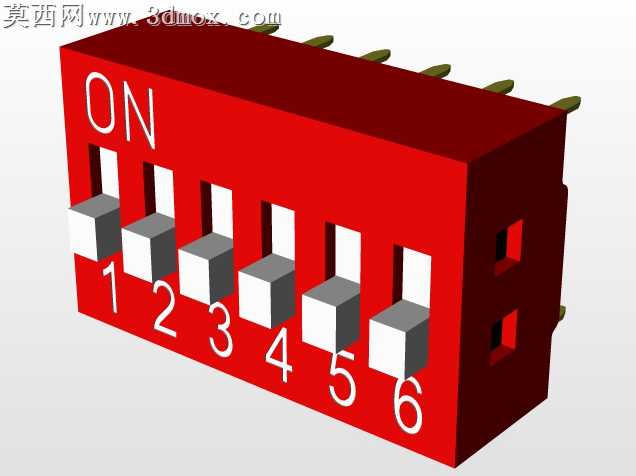

本次三维设计围绕1-12位全系列2.54mm间距DIP拨码开关展开，建模阶段严格遵循直插式拨码开关的行业通用尺寸规范，精准控制引脚间距为2.54mm、接触端宽度为7.62mm，完全匹配标准PCB焊盘布局要求。建模过程中对每一款位数的开关都做了独立的结构还原：从1位的微型单拨结构，到2位、3位、4位、5位、6位、8位、10位直至12位的多联并排结构，每一个拨柄的滑动行程、壳体的卡扣结构、引脚的弯折角度都按照实物比例1:1复刻，壳体边缘的脱模斜度、表面的防滑拨齿纹理、标识区的数字与ON字符都通过草图拉伸、浮雕命令实现，没有省略任何细节特征。材质渲染阶段，开关主体壳体采用哑光红色阻燃工程塑料材质，调整漫反射粗糙度模拟塑胶外壳的细腻磨砂质感，拨柄部分使用同色系稍浅的红色塑胶材质，做出细微的材质区分，金属引脚部分赋予镀锡金属材质，调整金属度与反射参数还原引脚的哑光金属光泽，承载开关的演示基板采用浅蓝绿色PCB板材材质，表面做轻微的阻焊层哑光质感，边缘做出PCB板的切角与绿油覆盖效果。场景搭建上采用柔和的三点布光，主光从侧上方打亮开关主体，勾勒出拨柄的立体轮廓，辅光补全暗部细节避免死黑，背光打出轻微的轮廓光区分产品与背景，背景使用渐变灰色调突出红色开关主体，渲染输出的效果图清晰展现了全系列开关的尺寸递进关系与外观特征。设计思路上优先考虑模型的工程实用性，所有结构特征都保留可编辑参数，方便后续导入Altium Designer等电路设计软件时直接调用，也可用于结构装配验证、产品展示动画等场景，不同位数的模型采用统一的坐标基准，引脚位置严格对齐2.54mm网格，确保调用时无需额外调整位置即可直接放置到PCB对应位置，同时模型做了合理的面数优化，在保证细节完整的前提下控制文件体积，兼顾渲染效果与工程使用的流畅度。
