160mm带总锁止功能万向脚轮结构设计

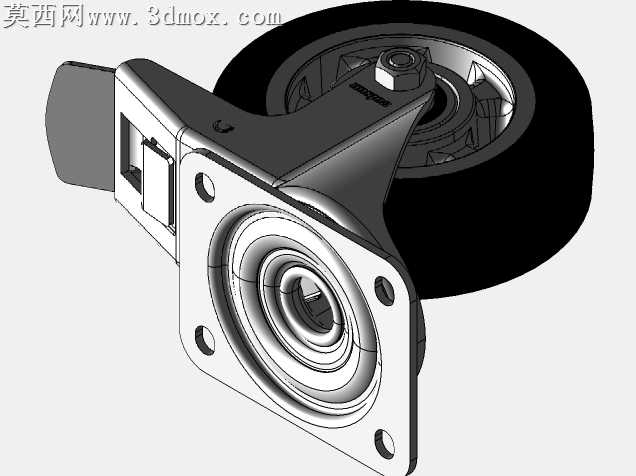

本作品为带总锁止功能的160mm规格万向脚轮三维建模成果，建模过程严格遵循工业脚轮的实际生产尺寸规范，采用自顶向下的参数化设计思路完成全结构搭建。建模阶段首先完成顶部方形安装法兰的基准定位，精准绘制四个安装孔的位置与孔径参数，确保法兰安装面的平面度符合装配要求；随后构建回转式旋转支承结构，还原双滚珠轴承的装配层级，对轴承滚道、滚珠保持架的细节做了精细化建模，保证旋转结构的运动逻辑符合实际物理特性，可实现360度无死角回转动作。支架部分采用金属冲压件的建模逻辑，还原钢制叉架的折弯弧度、加强筋结构与安装位，对支架与轮毂的连接轴、锁紧螺母做了等比例还原，确保各部件的装配间隙符合工程公差要求。轮毂部分采用铝合金材质建模，还原轮毂的辐条结构、轴承安装位与轮辋卡槽，轮胎部分采用天然橡胶材质参数设置，还原橡胶胎面的弧度与厚度，匹配65-67邵氏A硬度的材质表现，渲染阶段对橡胶表面做了细微的磨砂质感处理，金属部件区分了铸铝轮毂的亚光金属质感、钢制支架的镀锌亮面质感、安装螺栓的不锈钢质感，不同材质的光影反射参数经过反复调试，呈现出贴近实物的视觉效果。锁止制动结构是本模型的设计重点，完整还原了踏板式总锁止机构的联动逻辑，建模时精准绘制制动踏板的触发角度、锁止卡榫的咬合结构，该结构可同时实现轮体转动锁止与支架旋转锁止的双重锁止功能，触发踏板后卡榫同时卡入轮体侧部的卡槽与旋转支架的定位齿槽，达成全锁止的使用效果。整体模型各部件可实现独立拆分，装配关系清晰，结构逻辑严谨，完整还原了额定负载350kg级重型万向脚轮的全部结构细节，可用于脚轮产品的结构验证、装配演示与选型参考。
