立式支腿结构石英砂过滤罐体设计

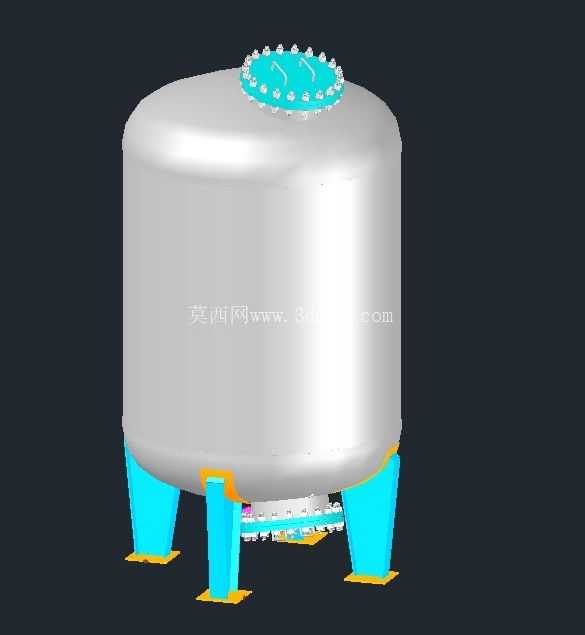

　　在工业水处理、化工介质精制、民用净水预处理等场景中，石英砂过滤单元是截留悬浮杂质、保障下游工序进水水质的核心设备，本次呈现的立式过滤罐体结构，完全围绕现场安装运维、承压工况适配、滤料装填更换的实际需求展开设计。从安装边界来看，三根均布的支腿直接决定了设备的落地占地尺寸，支腿底部设置的方形垫板是为了匹配现场预埋的地脚螺栓安装位，垫板与支腿的焊接位置做了局部加强处理，避免满水承压状态下支腿根部出现应力集中开裂的问题，支腿的倾斜角度经过受力核算，既保证罐体满水状态下的支撑稳定性，也预留了罐体底部卸料口的操作空间，方便运维人员拆卸底盖、排空老化滤料。

　　罐体顶部采用快开式人孔结构，人孔周边均匀布置的紧固件是为了实现密封面的均匀压紧，匹配橡胶密封垫后可满足常压至低压工况的密封要求，人孔的尺寸设计兼顾了滤料装填、内部滤水装置检修的操作空间，无需额外开设其他检修口即可完成日常运维操作。罐体底部的出料口结构做了缩径处理，同时配套了法兰连接结构，既可以对接反冲洗排污管路，也可以在更换滤料时作为卸料通道，底部的支撑凸台与支腿的连接位置做了圆弧过渡，避免直角结构带来的应力集中问题，适配长期带压运行的工况需求。

　　从设计思路上，罐体主体采用圆柱形筒体搭配上下椭圆形封头的结构，这种结构形式相比方形罐体可大幅降低承压状态下的壁板应力，无需额外加装加强筋即可满足常规水处理工况的压力要求，筒体的壁厚取值根据常规工作压力核算，在保证结构强度的前提下控制整体重量，方便现场吊装就位。三根支腿的布置角度经过优化，避开了罐体底部管路的常规安装方位，不会出现支腿与进出水管、反冲洗管干涉的问题，支腿的高度设置预留了底部阀门、管路的安装操作空间，无需额外抬高设备基础即可完成管路对接。

　　实际应用中，这类过滤罐体内部会装填不同粒径级配的石英砂滤料，进水从顶部或上部进水管进入罐体，透过滤料层截留杂质后从底部集水装置排出，当滤料层截留杂质达到压差阈值后，通过反冲洗管路进水冲起滤料，将截留的杂质从排污口排出，恢复滤料的过滤能力。设计过程中充分考虑了滤料层的装填高度，筒体的有效容积可满足常规处理量下的滤料层厚度要求，避免滤料层过薄导致过滤精度不足、反冲洗跑料的问题。顶部人孔的密封结构采用凸面法兰搭配紧固件的形式，相比卡箍式快开结构成本更低，密封可靠性更强，适合长期运行的工业场景，紧固件的布置间距经过核算，保证密封面各点的压紧力均匀，不会出现局部渗漏的问题。罐体外部的支腿、垫板等部件的尺寸设计均匹配常规型材规格，无需定制特殊型材即可完成加工制造，降低生产制造成本，同时所有焊接位置均做了圆滑过渡处理，减少焊接应力残留，提升设备的长期运行可靠性。在现场安装时，只需将支腿底部的垫板与预埋基础通过地脚螺栓固定，对接进出水、反冲洗、排污管路即可完成设备就位，无需额外制作复杂的安装支架，适配中小型水处理站、化工生产线预处理段的安装空间条件，整体结构紧凑，运维操作便捷，可适配多种过滤介质的装填使用需求。
