平行夹持式手动固紧工装夹钳结构

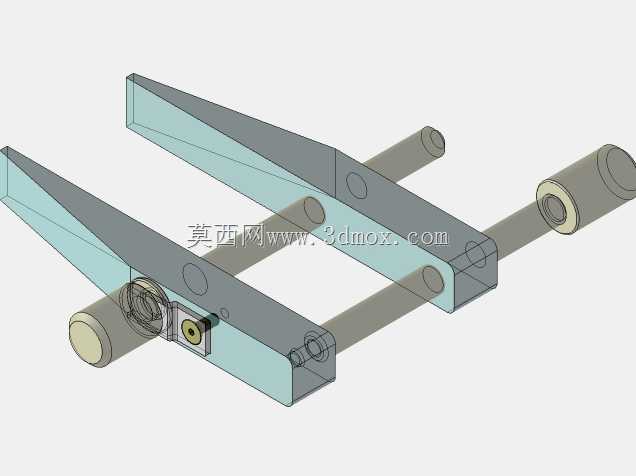

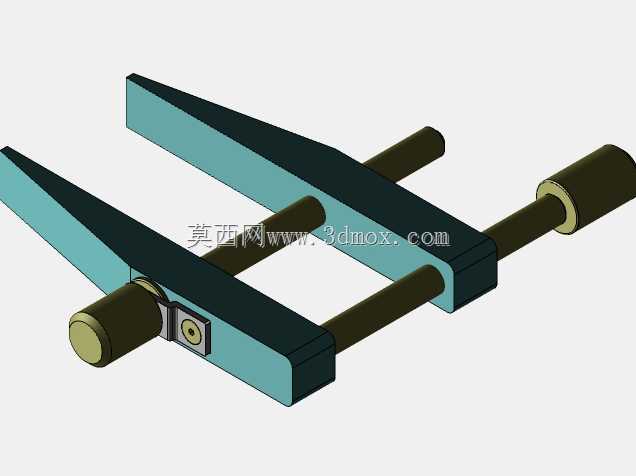

　　在机加工工位的工件预装、小批量零件修配、工装临时定位场景里，这类平行开合的手动夹钳是一线操作岗使用频率极高的辅助工装，区别于螺纹旋紧的平口虎钳，它的开合行程更长，夹持动作更快，不需要反复转动丝杠来调整开口幅度，适合需要频繁取放工件的工序。从结构上看，它采用双平行臂的剪式联动设计，两根横向贯穿的光轴作为导向支撑，保证两个夹持臂在开合过程中始终保持平行，不会出现单臂偏摆导致的夹持面错位问题，夹持端的平面设计可以贴合规则块状工件的侧壁，不会像尖嘴钳那样在工件表面留下压痕，针对表面粗糙度要求高的有色金属零件、薄壁塑料件装夹场景，还可以在夹持面粘贴橡胶垫来增大摩擦同时保护工件表面。夹钳的铰接点做了衬套镶嵌设计，

　　避免长期反复开合导致的臂板孔位磨损，延长工装的使用寿命，中部的锁紧组件采用偏心凸轮结构，当夹持臂贴合工件后，扳动锁紧拨片就可以通过偏心距的变化施加持续的夹紧力，不会因为加工过程中的振动出现松脱，相比螺纹锁紧结构，它的锁紧和释放动作只需要单次扳动，操作效率提升明显。设计过程中需要重点关注导向光轴与臂板孔的配合公差，间隙过大会导致夹持臂晃动，夹持精度不足，间隙过小则会出现开合卡滞，在低温或者有切削液飞溅的工位容易出现动作不畅的问题，通常选取H8/f7的间隙配合即可满足多数车间工况的使用需求。两个夹持臂的长度比例经过反复校核，力臂的分配兼顾了手动操作的施力强度和最终的夹持输出力，不需要操作人员施加过大的握力就可以获得足够的夹紧力，

　　避免长期操作带来的手部疲劳。安装边界上，夹钳的底部预留了两个沉头安装孔，可以通过内六角螺丝直接固定在木质工作台、铝型材工装架或者机床辅助工作台上，不需要额外制作转接板，整体的横向开合行程覆盖了0到120毫米的夹持范围，可以满足多数小型零件的装夹需求，整体厚度控制在60毫米以内，不会占用过多的工作台面空间，在排布多工位工装的时候可以更紧凑的布置工位间距。在焊接工位的小零件定位、电子元器件的引脚修整、3D打印零件的支撑去除、装配工序的零件临时固定场景里，这类夹钳都可以稳定发挥作用，它的结构没有复杂的传动零件，日常维护只需要定期在导向光轴和铰接点涂抹少量润滑脂，就可以保证长期动作顺畅，不会出现卡滞问题。

　　夹持臂采用45号钢切割成型后做表面发黑处理，具备基础的防锈能力，在有少量切削液、润滑油飞溅的车间环境里也不会轻易出现锈蚀，导向光轴采用镀铬处理，表面硬度高，长期往复滑动也不会出现明显的磨损痕迹，保证开合动作的平顺性。偏心锁紧块的接触面做了滚花处理，增大和臂板之间的摩擦力，锁紧后不会出现打滑松脱的问题，拨片的长度设计符合人体工程学，操作人员带劳保手套也可以轻松完成锁紧和释放操作，不会出现滑脱的情况。和常见的C型夹相比，它不需要转动螺杆来调整夹持范围，平行的夹持面可以更好的贴合工件的平行侧壁，不会出现夹偏的问题，对于需要保证夹持面平行度的装夹场景，比如小零件的粘接、电路板的焊接固定，它的夹持精度更有优势。在实际使用中，还可以根据具体的工件形状，在两个夹持臂的端面加装定制的仿形夹块，用来夹持圆柱形、异形轮廓的零件，拓展工装的适用范围，不需要更换整个夹钳本体，只需要更换前端的夹块就可以适配不同的装夹需求，降低工装的制作成本。
