离心式通风提取器副冷却装置结构设计

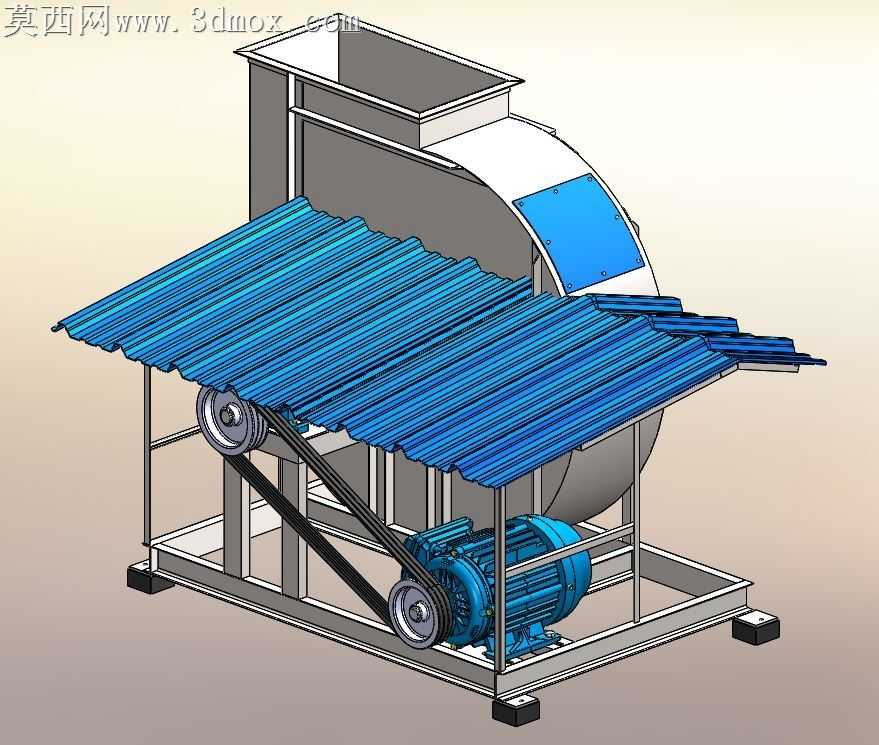

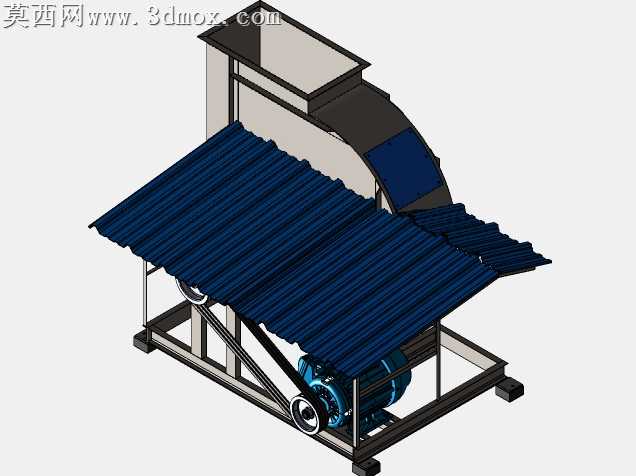

本作品为离心式通风提取副冷却装置的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与结构细节。建模阶段优先搭建底部支撑框架，采用标准型钢搭建矩形承托底座，在底座四角配置减震垫脚结构，通过螺栓连接实现框架各杆件的刚性固定，保证整体支撑结构的稳定性与承重能力。动力传输部分完整还原了三相异步电动机的安装结构，电机通过螺栓固定在框架侧部安装位，搭配带轮与三角带组成皮带传动机构，传动路径清晰，带轮的轮槽结构、皮带的张紧调节结构均做精细化建模，还原真实传动的装配逻辑。核心风室部分采用蜗壳式离心风道结构，进风口设置在上部方形接料段，蜗壳侧壁开设检修观察口，搭配蓝色盖板通过快拆螺栓固定，方便后期设备维护与内部清理。出风侧覆盖蓝色波纹彩钢瓦样式的防雨遮阳罩，罩体通过支架固定在框架上部，既可以引导出风方向，也能避免外部杂物落入风室内部，同时对下部传动部件起到防护作用。叶轮部分采用多叶片离心式结构，叶片弧度经过流体力学角度优化，建模时保证叶片与轮毂的连接强度，还原叶轮与主轴的装配定位关系。渲染阶段针对不同部件赋予对应材质：框架部分赋予哑光灰色钢材材质，还原型钢的金属质感与表面轻微磨砂效果；电机部分赋予深蓝色铸铁材质，表面添加散热筋的细节纹理，还原电机外壳的铸造质感；彩钢瓦罩赋予亮蓝色波纹金属材质，添加轻微的漆面反光效果，还原彩钢板的表面质感；皮带部分赋予黑色橡胶材质，添加橡胶表面的细微颗粒纹理；减震垫脚赋予黑色硬质橡胶材质，体现橡胶的哑光质感。整体装配过程严格按照实际生产的装配顺序进行，各部件之间不存在干涉问题，螺栓连接、带传动配合、蜗壳密封等结构均符合机械设计的公差要求，可直接用于后续的工程出图、结构校核以及生产参考，完整展现了离心式通风冷却提取设备的结构组成与工作原理，通过三维可视化的方式清晰呈现了设备内部的传动逻辑与风道走向。
