双罐钢制卧式储油罐体结构设计

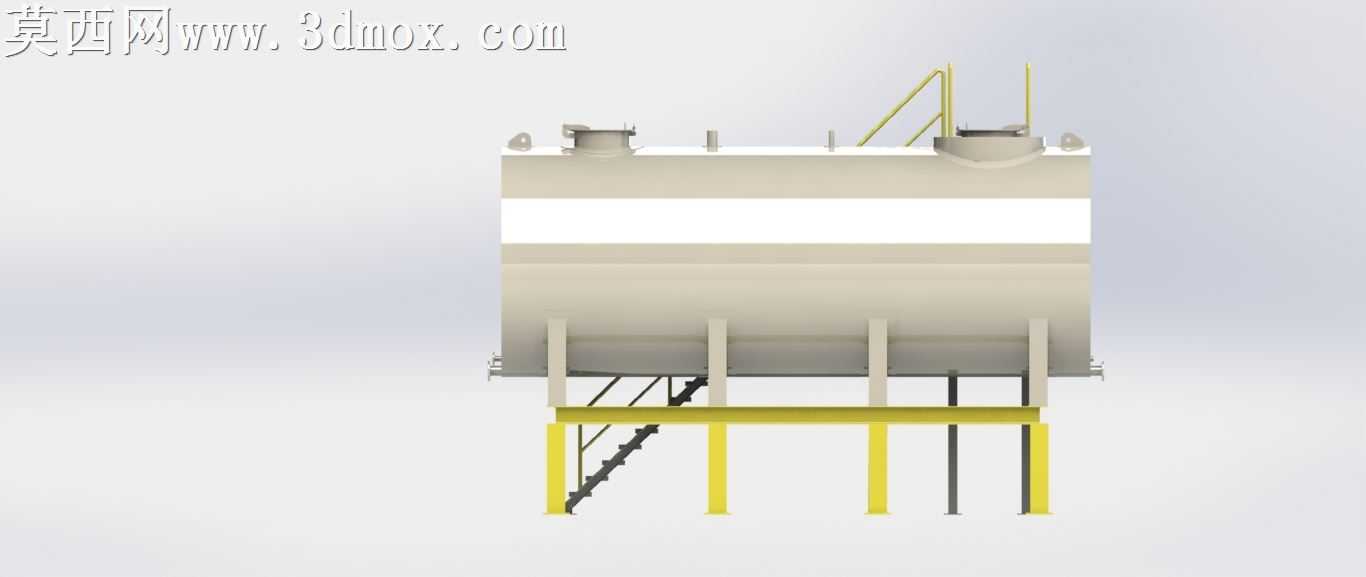

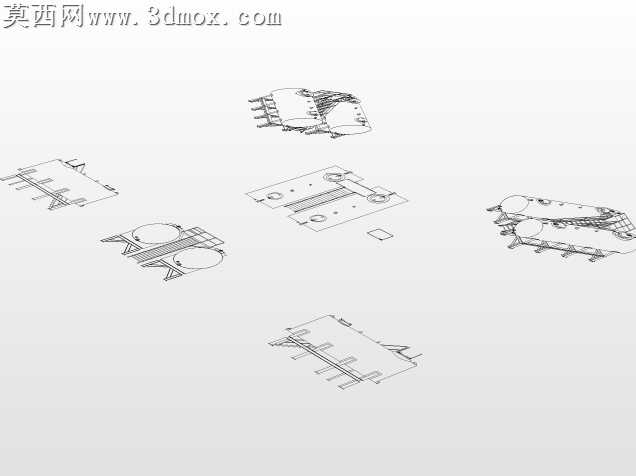

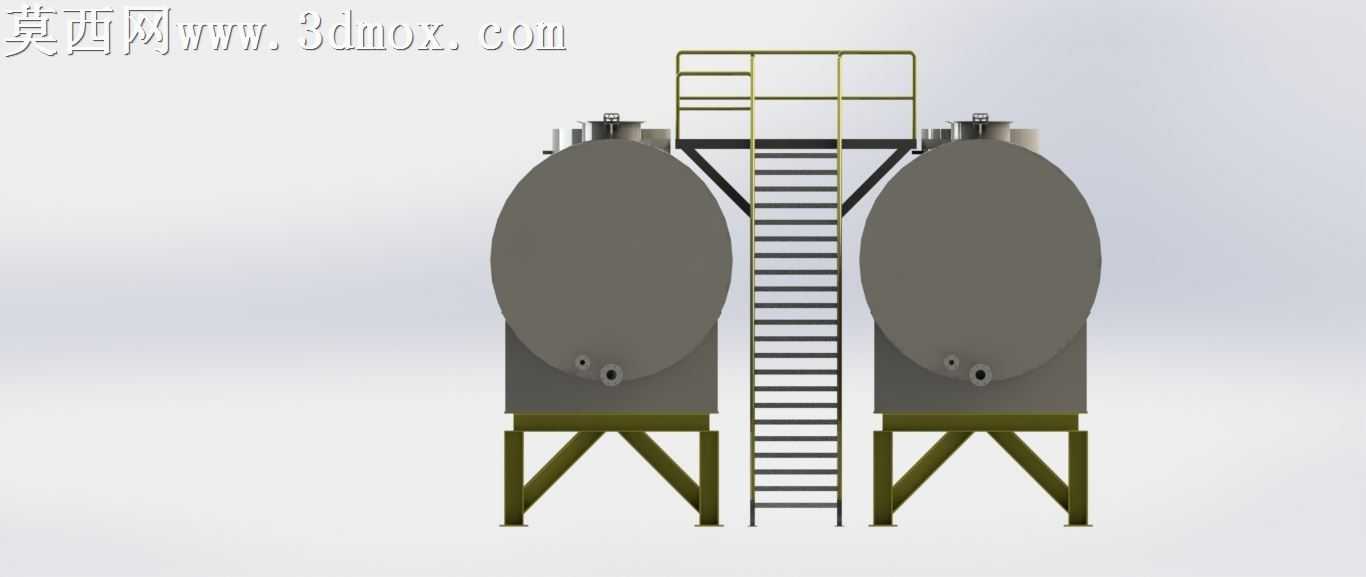

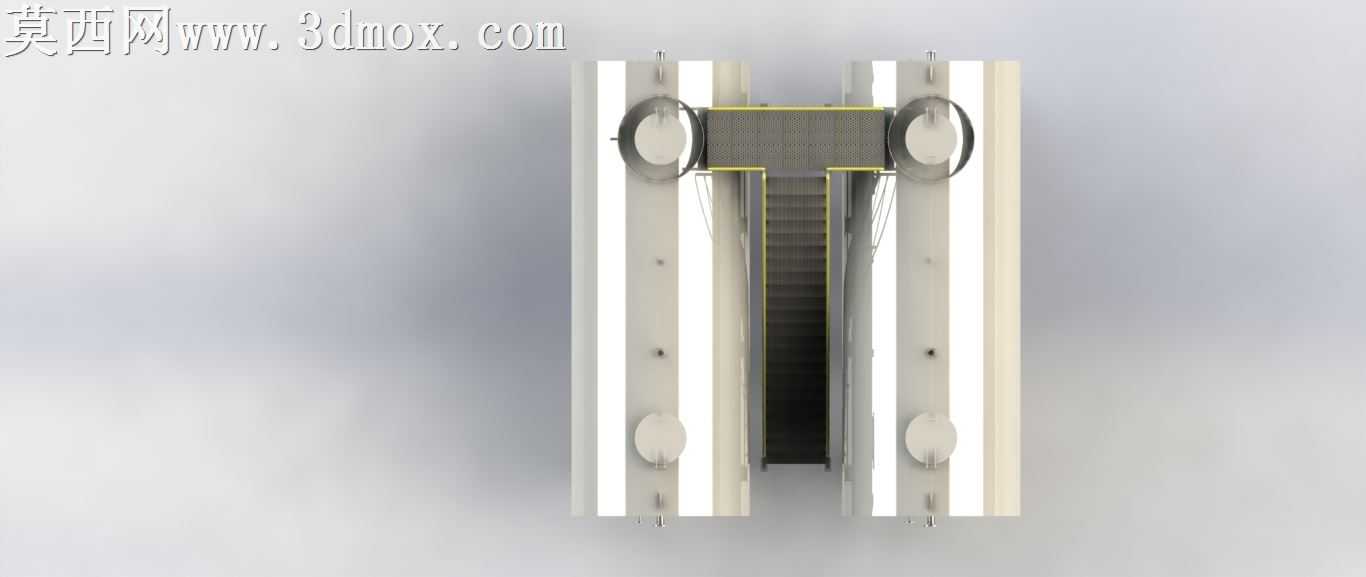

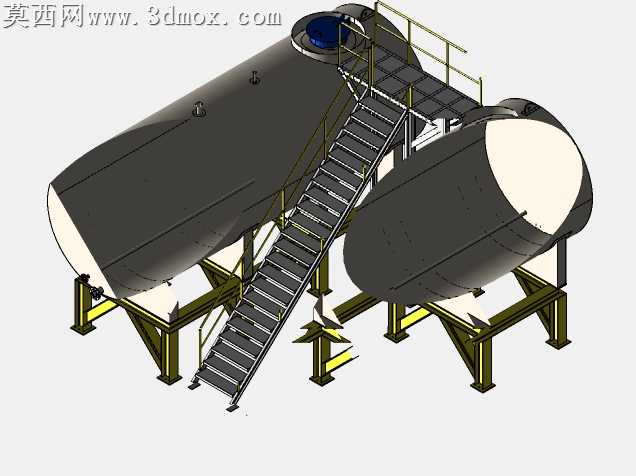

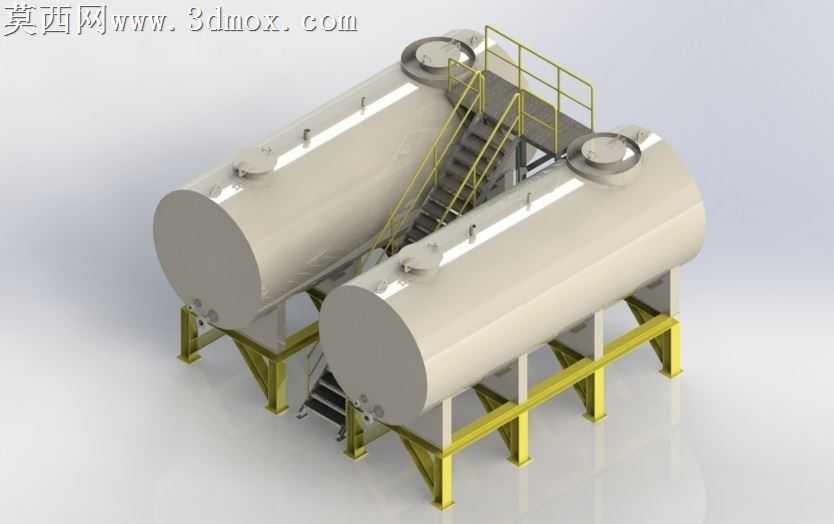

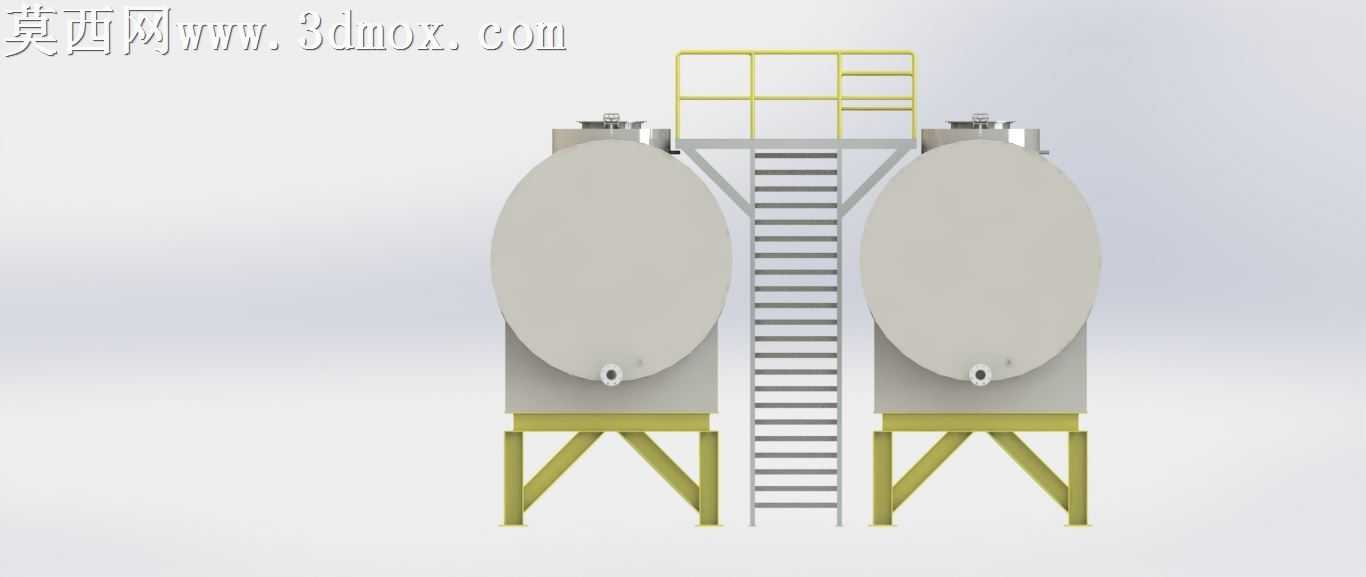

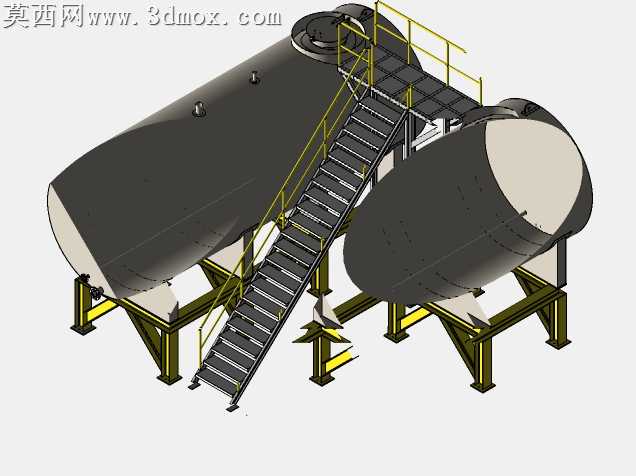

本作品为双罐体卧式储油设施的三维建模成果，建模过程中严格遵循给定的尺寸参数，以直径2500mm、筒体长度6400mm、壁厚6mm的钢制罐体为核心主体，还原双罐并排布置的实际布局形态。建模阶段先通过旋转特征生成单个罐体的椭圆封头与直筒段主体，精准控制壁厚参数保证罐体承压结构的合理性，再通过线性阵列完成双罐体的对称排布，确保两个罐体的安装基准统一、间距符合工业现场的操作维护要求。配套支撑结构采用型钢焊接式支架设计，通过拉伸、焊接坡口特征模拟H型钢立柱与横梁的连接形态，支架支腿设置对应安装底板，预留螺栓安装孔特征还原现场安装固定的结构细节，同时在支架与罐体接触位置设置鞍式支座结构，保证罐体承托的受力均匀性。操作附属结构方面，建模还原了罐体顶部的操作平台、斜向爬梯与安全护栏，爬梯设置防滑踏步特征，护栏按照工业安全防护的标准高度建模，平台铺设防滑花纹板的纹理特征，同时还原了罐体顶部的人孔、接管、液位检测接口等附属部件，每个接口的法兰、盖板结构都做了精细化建模，还原真实储罐的外接管路安装基础。材质与渲染阶段，罐体主体赋予哑光钢制金属材质，调整粗糙度参数模拟工业储罐的防腐漆面质感，支架、爬梯、护栏赋予醒目的工业黄漆材质，区分结构功能分区，渲染时采用柔和的工业场景打光，突出罐体的曲面形态与结构层次，清晰展现各部件的装配关系。设计思路上围绕工业储油场景的实际使用需求，兼顾罐体储油的功能属性与操作维护的安全便利性，双罐布局可实现不同品类油料的独立存储，配套的爬梯平台满足日常巡检、检修操作的通行需求，整体结构建模完整还原各部件的装配逻辑，可用于储油设施的方案展示、结构校核与施工参考。
