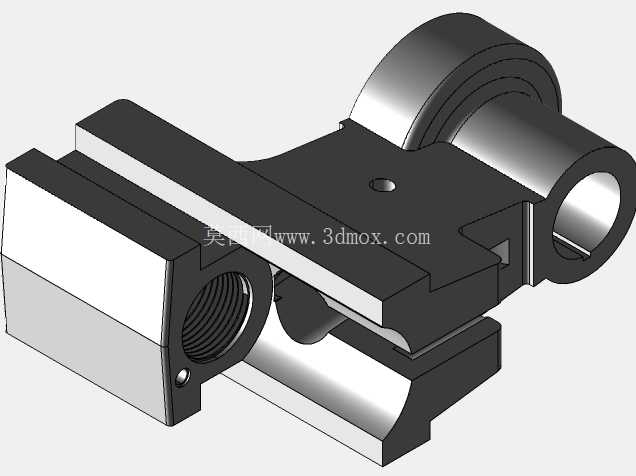

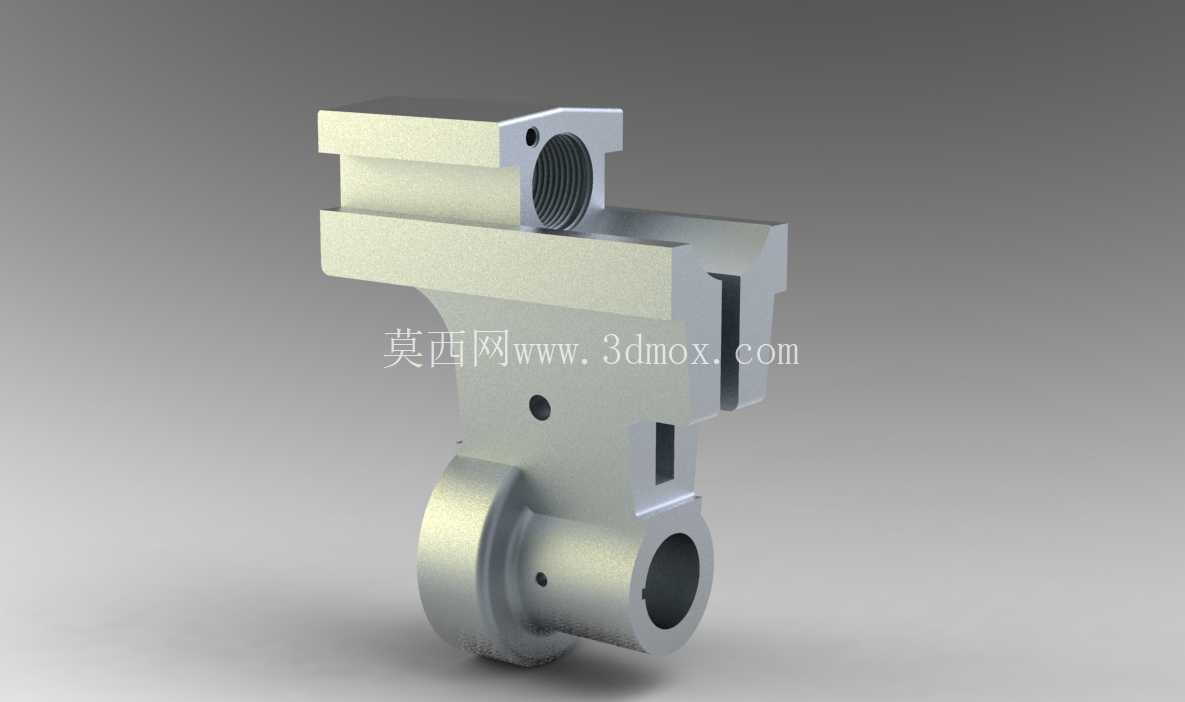

在机床卡盘的分度装夹作业场景中,这类分度爪下巴组件是直接承担工件定位、夹持力传导的核心接触部件,常见于回转类零件的多工位分度加工工装,适配数控车床、分度头以及专用回转夹具的装夹单元,主要作用是在分度转动过程中保持对工件的稳定夹持,避免工件在切削力作用下出现周向窜动或者轴向偏移,保障多工序加工的位置精度。从结构设计来看,该组件采用上下双铰接安装位的布局,上部的带内螺纹孔位用于和分度驱动机构的推杆连接,内螺纹的加工精度直接决定了驱动行程的传动精度,设计时需要匹配对应推杆的螺纹规格,预留足够的螺纹啮合长度,避免大夹持力下出现螺纹滑牙失效;下部的通孔为铰接回转孔,是整个爪体的摆动支点,孔位与上部安装位的中心距需要严格控制公差,这个尺寸直接决定了爪体的开合行程范围,中心距偏差过大会导致爪体开合不到位,要么出现夹持间隙过大无法锁紧工件,要么开合行程不足无法顺利装卸工件。
组件中部的横向凸台结构是夹持力的承载主体,凸台的平面度要求控制在0.02mm以内,和工件接触的端面需要做淬火处理提升表面硬度,减少长期夹持磨损带来的精度损失,凸台上开设的两个小孔是定位销孔,用于安装可更换的钳口垫块,针对不同材质、不同外形的工件,可以更换不同齿形或者不同材质的垫块,比如夹持软质有色金属工件时使用铜质垫块避免夹伤工件表面,夹持毛坯件时使用带尖齿的淬火钢垫块提升夹持摩擦力。
从安装边界来看,该组件的上部滑块结构需要和卡盘本体的导向槽做间隙配合,配合间隙控制在0.01-0.03mm之间,间隙过小会导致爪体滑动卡滞,分度动作不顺畅,间隙过大则会在夹持时出现晃动,影响装夹精度;下部铰接孔需要和卡盘上的铰接销轴做过渡配合,销轴安装后需要保证爪体可以绕销轴灵活摆动,无卡滞、无旷量。在实际使用过程中,这类分度爪组件需要承受周期性的交变载荷,每次分度开合、夹持切削的过程中,爪体的铰接部位、螺纹连接部位都会承受反复的冲击载荷,因此设计时在结构转角处都做了圆角过渡处理,避免应力集中导致的部件断裂,材质一般选用中碳合金钢经调质处理,整体硬度控制在HRC28-32之间,兼顾强度和韧性,接触工作面再做局部高频淬火提升耐磨性。
不同于普通的固定卡爪,分度爪需要配合分度机构完成间歇式的分度转动动作,因此爪体的重量也需要做合理控制,在保证结构强度的前提下去除非必要的实体材料,降低转动惯量,减少分度驱动机构的负载,提升分度动作的响应速度和定位精度,组件侧面开设的减重槽就是出于这个设计目的,减重槽的位置避开了主要受力路径,不会影响部件的整体刚性。在装配调试时,需要保证同一套卡盘上的多个分度爪的安装尺寸一致性,多个爪体的铰接中心高度、夹持端面的高度差需要控制在0.01mm以内,否则会出现夹持偏心,导致加工出来的工件出现圆度超差、同轴度不合格的问题,上部螺纹连接部位需要加装防松垫片,避免反复开合动作导致螺纹连接松动,影响夹持力的稳定性。
