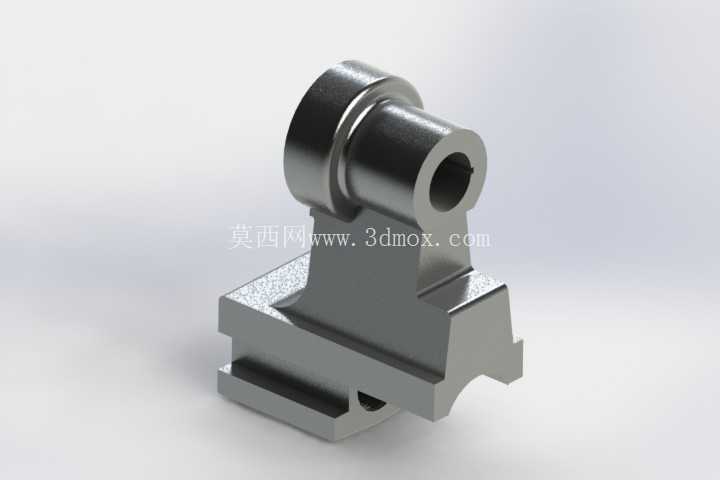

卡盘下巴组件铸造结构设计

在机床夹具的实际应用场景中，卡盘作为工件装夹的核心执行部件，其下巴组件的结构精度直接决定了异形工件、轴类零件的装夹同轴度与夹持稳定性，这类平颌结构的铸造件，是三爪、四爪卡盘适配非规则轮廓工件装夹时的关键接触承载零件。从实际加工工况来看，这类组件需要在卡盘夹紧行程中承担均匀传递夹持力的作用，避免局部应力集中导致的工件夹伤、夹持打滑问题，尤其在批量车削加工、分度回转加工场景下，组件的配合面平面度、安装基准的形位公差，会直接传导到最终工件的加工精度上。

设计这类铸造结构件时，首先要匹配卡盘本体的安装槽边界尺寸，组件的安装定位凸台需要和卡盘基座的滑槽保持H7/h6的间隙配合，保证颌体在夹紧、松开行程中滑动顺畅无卡滞，同时要控制颌体的总厚度，避免超出卡盘的最大行程边界导致夹持范围缩水。结构受力层面，要在夹持接触面做等强度的壁厚过渡，铸造圆角统一取R3-R5，避免铸件冷却过程中出现应力集中导致的开裂缺陷，同时在受力较大的夹持根部做局部加厚处理，保证在最大夹持力工况下，颌体的变形量控制在0.02mm以内，满足精加工场景的装夹刚度要求。

从功能特性来看，这类平颌组件的夹持面做了细密的防滑齿结构设计，齿形角度取90度，齿深0.8mm，既能够保证对工件表面的足够咬合力，又不会在软质金属工件表面留下过深的夹痕，适配有色金属、低碳钢类零件的精加工装夹需求。组件的背面设计有和卡盘驱动丝杠配合的螺纹槽，螺纹精度取6H，保证驱动过程中传动间隙控制在0.03mm以内，减少空行程带来的装夹定位误差。铸造工艺层面，结构设计时预留了2mm的机加工余量，所有安装配合面、夹持接触面都需要在铸造完成后经过铣削、平磨工序，保证表面粗糙度达到Ra1.6，满足配合精度要求。

实际安装适配时，这类组件可以成对替换卡盘原有的硬爪结构，针对薄壁环形零件、异形轮廓零件的装夹场景，平颌的大接触面积可以有效分散夹持力，避免薄壁件装夹变形，在分度主轴配套的卡盘结构中，这类平颌组件还需要和分度盘的回转基准保持同轴，安装时需要以组件的定位基准面打表找正，保证回转过程中夹持面的径向跳动不超过0.015mm。在日常设备维护中，这类铸造颌体的滑动配合面需要定期涂抹锂基润滑脂，避免铸造面的微小孔隙进入切屑粉尘导致滑动卡滞，同时要定期检查夹持面的磨损情况，当防滑齿磨损量超过0.3mm时需要及时更换，避免夹持力不足导致的工件飞出安全隐患。

从结构建模的角度来看，这类零件的建模需要优先确定安装基准面，再依次推导滑动槽、驱动螺纹孔、夹持面的相对位置尺寸，所有铸造拔模角度统一取1.5度，方便铸件脱模，同时在非配合面做轻量化的减重槽设计，在保证结构刚度的前提下降低组件整体重量，减少卡盘回转过程中的动不平衡量，适配高转速车削加工的工况需求。这类平颌结构的设计没有冗余的装饰性特征，所有几何结构都服务于装夹受力、安装配合、工艺可行性的实际需求，是机床夹具类零件中典型的功能优先型铸造结构。
