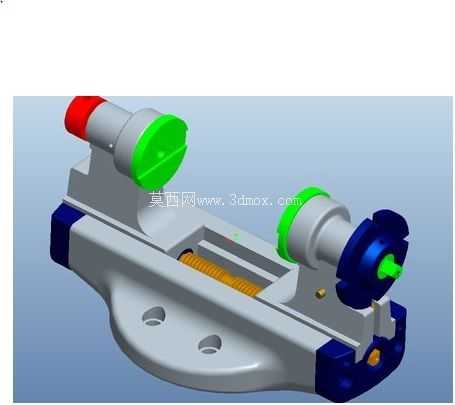

双工位可调式卡盘爪夹持工装结构

这套夹持类工装结构，核心采用双工位对称布局设计，主要面向小型轴类、盘类零件的装夹定位场景，常见于教学实训台、小型零件检测工位、轻量化工序周转装夹环节，可适配直径范围在8mm-35mm之间的回转类工件，单工位最大夹持行程为40mm，整体底座安装孔位采用跨距120mm的双孔定位设计，可直接固定在标准T型槽工作台或专用工装平板上，无需额外加工转接板。

从结构组成来看，整套装配体拆分后共包含20个独立零件，其中5个为行业通用标准件，剩余15个为非标定制加工件，标准件涵盖内六角紧固螺钉、圆柱定位销、压缩弹簧等常规外购件，设计阶段已提前预留标准件的安装公差带，装配时无需二次修配即可完成组装。传动部分采用梯形丝杠副实现夹持动作的进给，丝杠导程选用4mm规格，手动旋转端部的手轮即可带动两侧夹爪同步开合，手轮位置做了防滑滚花处理，端部设置限位挡圈防止丝杠超程脱出，夹爪与滑块的连接面采用H7/h6间隙配合，保证滑动过程无卡滞，同时夹爪可根据工件外形更换V型、平口、圆弧等不同夹持头，拓展适用场景。

设计过程中，全局干涉检查仅针对压合配合面、紧固件连接位置做了允许范围内的干涉预留，其余运动部件之间均保留0.2mm-0.5mm的安全间隙，避免装配后出现运动剐蹭。夹爪的夹持端面做了淬硬处理，硬度达到HRC40-45，可防止长期使用后出现夹持面压痕变形，底座采用灰铸铁材质铸造后时效处理，消除内应力防止长期使用后底座变形影响夹持精度，两侧的固定定位座与底座之间采用两个圆柱销定位、四个内六角螺钉紧固，重复定位精度可控制在0.02mm以内。

在安装边界方面，整套工装总长度为210mm，总宽度为110mm，总高度为95mm，手轮旋转所需的操作空间预留半径为60mm，安装时需保证底座底面与安装台面的平面度误差不超过0.03mm，否则会导致丝杠传动卡滞、夹爪夹持同轴度超差。夹持工位的中心高为65mm，可适配多数小型回转类零件的加工、检测中心高要求，若需适配更高的中心高，可在底座下方加装等高垫铁调整，垫铁需做整体磨削处理保证等高误差不超过0.01mm。

实际使用过程中，这套工装可同时装夹两个同规格或不同规格的小型工件，适合小批量零件的去毛刺、尺寸检测、激光打标等工序的快速装夹，相比普通单工位台虎钳，双工位设计可减少工件装夹的辅助时间，提升工序效率。夹爪的开合行程通过丝杠端部的限位结构控制，最大开合位置不会导致滑块脱出导轨，最小闭合位置可夹持直径8mm的细小轴类零件，导轨面采用矩形导轨结构，导向精度高、承载能力强，长期使用后磨损量小，维护时只需定期在丝杠和导轨面涂抹锂基润滑脂即可，无需复杂的保养流程。

针对不同材质的工件，可在夹爪夹持面粘贴铜皮或尼龙垫片，防止夹伤工件表面，夹爪上预留了垫片安装的沉孔，可直接用小螺钉固定垫片，更换便捷。整套结构的所有非标零件均采用常规机加工工艺即可完成，无需特殊加工设备，加工成本低、制作周期短，适合小型加工厂、实训教学场景自行加工制作，装配过程无需专用工装，按照装配图顺序依次组装即可，装配后手动旋转手轮检查开合顺畅度，若出现卡滞可调整定位座的安装位置，保证丝杠与导轨的平行度误差不超过0.02mm/100mm即可正常投入使用。
