卡盘下巴限位安装固定结构件

　　该结构件属于卡盘配套的下巴组件核心承力部件，主要应用于机床卡盘的工装夹持系统中，承担卡盘开合行程限位、夹爪导向支撑以及外部载荷传递的作用，常见于普通车床、外圆磨床以及专用分度卡盘的配套工装结构里，是保障卡盘夹持精度、限制夹爪过度位移的关键受力零件。从实际使用场景来看，这类零件长期承受夹爪往复运动带来的交变冲击载荷，同时需要在切削液喷淋、金属碎屑飞溅的工况下保持尺寸稳定性，因此设计阶段优先考虑了结构刚性与安装便捷性的平衡。零件主体采用一体化块状结构，顶部做了圆弧过渡处理，既避免了直角结构带来的应力集中问题，也能减少安装过程中与周边卡盘护罩、传动部件的干涉风险。

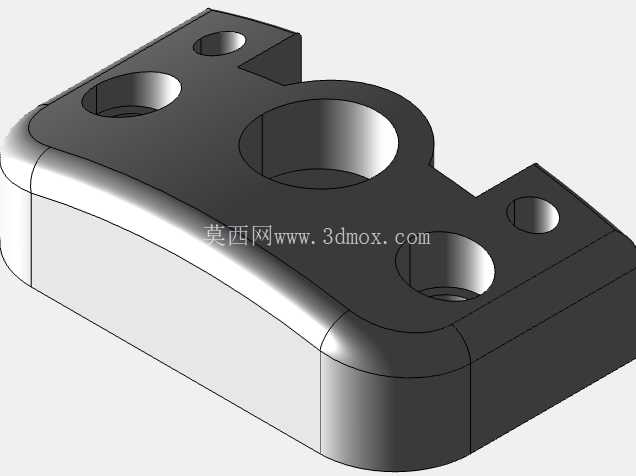

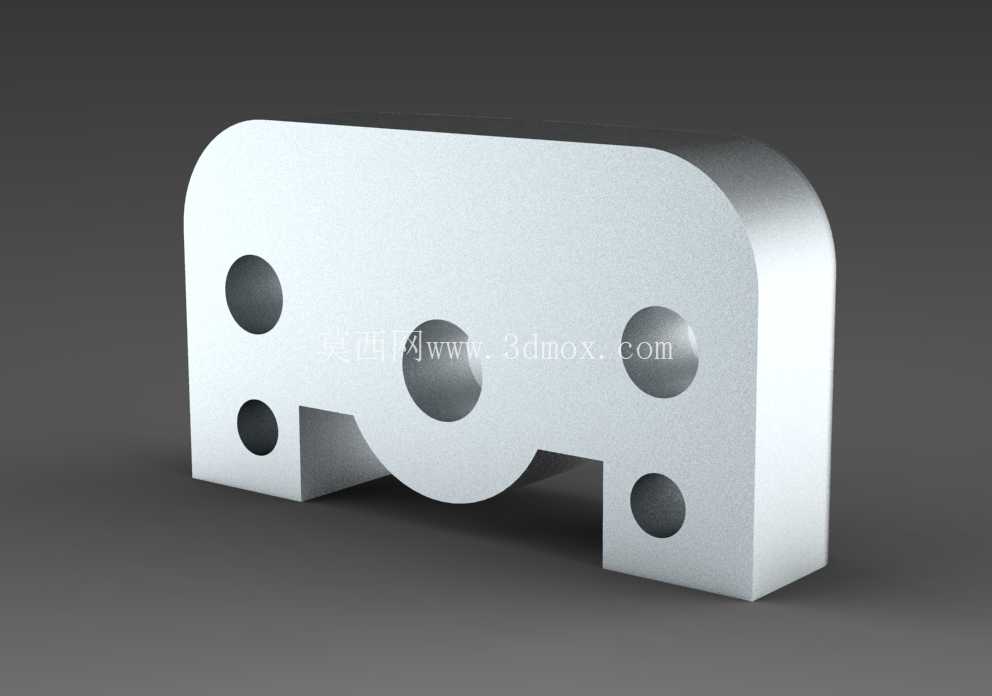

　　零件上分布的六个通孔并非等径设计，其中居中的大直径孔为定位销安装孔，用于和卡盘基体的定位凸台配合，保证零件安装后的同轴度误差控制在0.02mm以内，避免长期使用后出现位置偏移影响卡盘夹持精度；其余五个小孔分为两组，上方两个、下方两个对称分布的孔为螺栓固定孔，采用沉孔设计，螺栓安装后端面不突出零件表面，防止夹爪往复运动时与螺栓头发生剐蹭，左下角单独设置的小孔为润滑油路预留孔，可外接油路对内部配合面进行持续润滑，降低运动副的磨损速率。零件底部设置的两处对称缺口是夹爪运动的避让槽，槽宽尺寸与夹爪尾部的导向凸台宽度采用H7/f6的间隙配合，既可以对夹爪的开合运动起到辅助导向作用，也能限制夹爪在径向的窜动量，提升夹持过程的稳定性。

　　设计过程中，零件的安装边界经过反复校核：整体厚度与卡盘基体的安装槽深度完全匹配，安装后零件外表面与卡盘基体端面齐平，不会突出卡盘基准面影响工件装夹；所有孔位的中心距尺寸严格匹配卡盘基体上的对应安装孔位，不需要二次加工即可直接完成装配，降低了现场安装的调试难度。零件的外形轮廓在满足功能需求的前提下尽可能做了轻量化处理，非受力区域的多余材料被去除，在保证整体刚性达到载荷要求的同时，降低了零件自身重量，减少了卡盘回转过程中的动平衡校正工作量。

　　从加工工艺角度来看，这类零件采用铸造毛坯后经数控铣削、孔加工完成，各安装面的平面度要求控制在0.01mm以内，固定孔的位置度公差不超过0.03mm，确保装配后能够与卡盘基体紧密贴合，不会因贴合面存在间隙导致受力后出现变形。实际使用中，该零件的失效形式多为长期交变载荷下定位孔的磨损、避让槽边缘的崩缺，因此在建模阶段对所有孔口、槽口位置都做了0.5mm的倒角处理，既可以去除加工毛刺，也能减少应力集中点，提升零件的疲劳寿命。对于设备维护人员而言，该零件属于易损工装配件，建模时保留了所有尺寸的参数化特征，当不同型号卡盘需要适配同类型结构时，只需要调整对应孔位的中心距、避让槽的宽度尺寸即可快速生成适配的零件模型，大幅缩短了工装设计的周期。在装配关系上，该零件通过四颗内六角螺栓固定在卡盘基体的前端面，定位销与中心大孔过盈配合实现精准定位，夹爪尾部的导向块嵌入底部的避让槽内，当卡盘驱动夹爪做开合运动时，避让槽的两个端面分别作为夹爪张开、闭合的极限位置限位，避免夹爪行程超出行程范围导致内部传动机构脱节。
