卡盘爪夹持组件结构设计

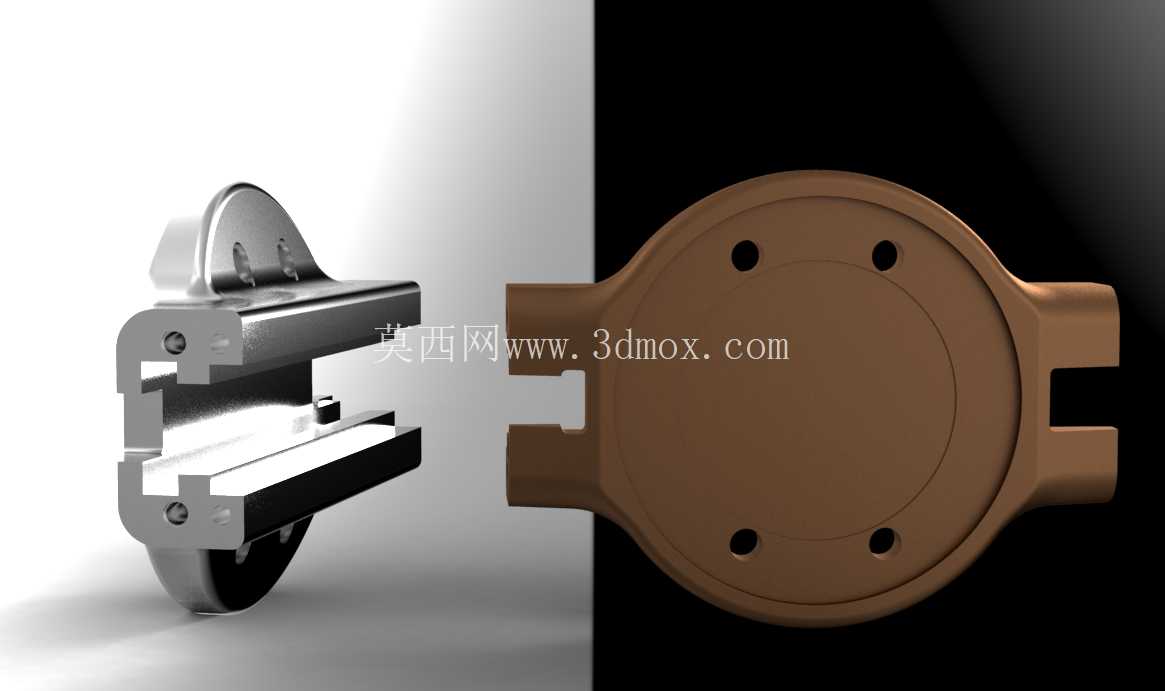

　　这套卡盘爪组件是机床夹持系统里的核心执行部件，日常在普通车床、数控车床、内外圆磨床的工件装夹环节承担核心作用，也可适配回转类工装的夹持工位，负责在设备回转作业时牢牢抱紧待加工工件，抵消切削过程中产生的径向切削力、轴向进给力以及断续切削带来的振动载荷，避免工件出现打滑、偏移甚至飞出的安全隐患。从结构拆分来看，组件分为活动爪体与配套的卡盘基座连接端两部分，爪体的夹持工作面做了阶梯式结构设计，不同高度的夹持台阶可以适配不同直径范围的回转类工件，小直径工件可贴合内侧台阶装夹，大直径工件则靠外侧台阶定位，无需频繁更换爪体就能覆盖常用的工件尺寸区间，减少工装切换的辅助工时。

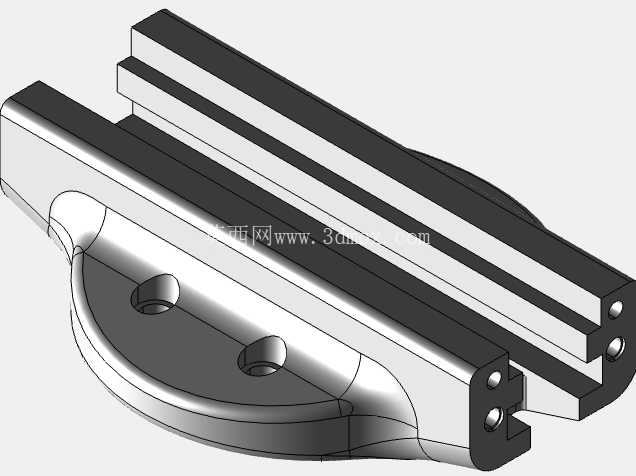

　　爪体与卡盘盘体的连接部位采用了对称的凸榫卡槽结构，安装时可直接嵌入卡盘盘体的径向滑槽内，与卡盘内部的传动丝杠齿槽精准啮合，保证三个或四个爪体在径向进给时保持同步，实现工件的自动定心，装夹后工件的回转中心与机床主轴轴线的同轴度可控制在常规加工要求的公差范围内，降低找正工件的时间成本。爪体的夹持接触面没有做全平面设计，而是预留了细微的防滑齿槽结构，在夹持硬度较高的金属工件时，齿槽可轻微嵌入工件表面，增大接触摩擦力，即便在大切削参数的重切削工况下，也能保证夹持力足够，不会出现工件移位导致的加工尺寸超差。

　　设计时针对爪体的受力薄弱点做了结构强化，爪体根部与滑槽连接的位置做了圆弧过渡处理，避免应力集中导致爪体在大夹持力下出现断裂失效，同时爪体的整体重量做了对称式的减重优化，保证卡盘高速回转时的动平衡性能，减少高速运转时的主轴振动，提升加工表面的光洁度。从安装边界来看，爪体的径向行程匹配对应规格卡盘的滑槽长度，最大张开直径可覆盖同规格卡盘的最大装夹范围，最小收拢直径可夹持小尺寸的轴类、盘类零件，爪体的轴向安装厚度与卡盘端面的安装槽深度完全匹配，安装后爪体端面与卡盘端面齐平，不会在加工时与刀架、尾座顶尖产生运动干涉。

　　在实际应用场景中，这类卡盘爪组件除了用于常规的金属切削机床，也可适配焊接回转台、圆棒料送料机等需要夹持回转工件的设备，针对不同的加工材质，爪体的工作面还可根据需求加装软爪衬垫，夹持薄壁类工件时不会夹伤工件表面，适配精加工工序的装夹需求。整套结构的传动逻辑完全匹配标准卡盘的进给方式，不需要对原有卡盘结构做任何改造就能直接替换安装，互换性较强，日常维护时只需定期清理滑槽内的切屑、加注润滑脂保证进给顺畅即可，不需要复杂的维护流程。在建模过程中，所有配合面的公差都按照机械加工的常用配合等级设定，滑槽与凸榫的配合间隙控制在合理范围内，既保证滑动进给时无卡滞，也不会因间隙过大导致定心精度下降，夹持面的形位公差与安装基准面保持严格的平行、垂直要求，保证装夹后的工件定位精度满足常规加工需求。
