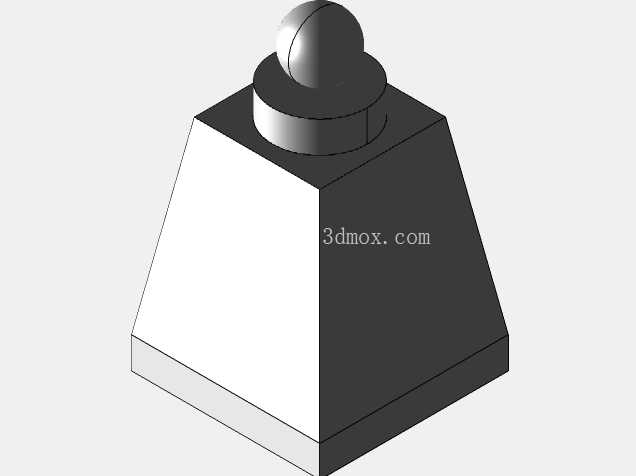

带球形顶座的锥台形铸造练习构件

在铸造工艺的结构设计练习环节，这类带球形顶座的锥台形构件常被用作旋转特征建模的典型训练载体，其结构逻辑完全贴合小型铸造工装定位座、模具缓冲顶块的实际应用场景，不少低压铸造模具的辅助定位模块、砂型铸造的浇口定位基准件，都采用了与之高度相似的结构构型。从实际使用场景来看，这类构件多安装在铸造模具的模架边角位置，顶部的球形端头主要承担合模时的导向缓冲作用，锥台形的主体结构则可以在合模受力时将垂直方向的压力均匀分散到下方的安装基座上，避免应力集中导致的模架局部变形，底部的方形凸缘是安装贴合面，加工时需要保证平面度误差控制在0.05mm以内，才能保证安装后构件的垂直度满足合模导向的精度要求。

设计这类构件时，首先要明确旋转特征的建模逻辑，整个构件的主体轮廓完全可以通过单条母线绕中心轴旋转生成，这也是旋转练习的核心训练点——绘制母线时需要注意球形端头与下方圆柱过渡段的相切约束，圆柱段与锥台主体的衔接处要设置R2的圆角过渡，避免铸造时出现应力集中导致的冷裂缺陷，锥台侧面的拔模斜度设置为3度，完全适配砂型铸造的起模要求，不需要额外添加抽芯结构就能顺利完成起模作业。从安装边界来看，底部方形凸缘的边长比锥台底面的最大宽度单边多出5mm，预留出M6内六角螺栓的安装孔位，四个安装孔对称分布在凸缘四角，孔中心距凸缘边缘的距离为8mm，既保证了安装后的连接强度，也不会因为孔位过于靠近边缘导致凸缘在紧固时出现开裂。

在实际生产场景中，这类构件的球形端头需要做表面淬火处理，硬度达到HRC45-50，因为合模过程中球形端头会频繁与上模的导向套接触摩擦，足够的表面硬度可以延长构件的使用寿命，减少模具维护的频次。锥台部分的壁厚设计为均匀12mm，铸造时不会出现壁厚差过大导致的缩孔缺陷，内部不需要设置加强筋，因为旋转生成的等壁厚锥台结构本身就具备足够的结构刚度，在承受15kN以内的垂直合模力时，形变量可以控制在0.02mm以内，完全满足中小型铸造模具的合模精度要求。

建模过程中需要注意几个容易出错的细节：一是球形端头的球心要与整个构件的中心轴完全重合，偏心量不能超过0.02mm，否则合模时会出现导向卡滞的问题；二是锥台与底部方形凸缘的衔接处要设置R3的圆角过渡，避免铸造时出现应力集中，同时也能减少机加工时的应力残留；三是底部安装面的粗糙度要达到Ra1.6，其余非配合面的粗糙度达到Ra6.3即可，不需要做额外的精加工处理，控制加工成本。

这类构件虽然结构简单，却涵盖了旋转特征建模、拔模斜度设置、铸造圆角处理、安装孔位布局等多个机械设计的基础知识点，非常适合作为三维建模的入门练习案例，通过拆解这个构件的设计逻辑，可以快速掌握旋转类零件的建模思路，理解铸造工艺对零件结构的具体要求，避免设计出无法生产的工艺缺陷结构。在实际的模具设计工作中，很多看似复杂的旋转类零件，都是在这类基础结构上做特征叠加，掌握这类基础构件的设计要点，就能快速拆解复杂零件的建模步骤，提升建模效率与结构设计的合理性。
