带法兰安装座开槽式导向导轨结构件

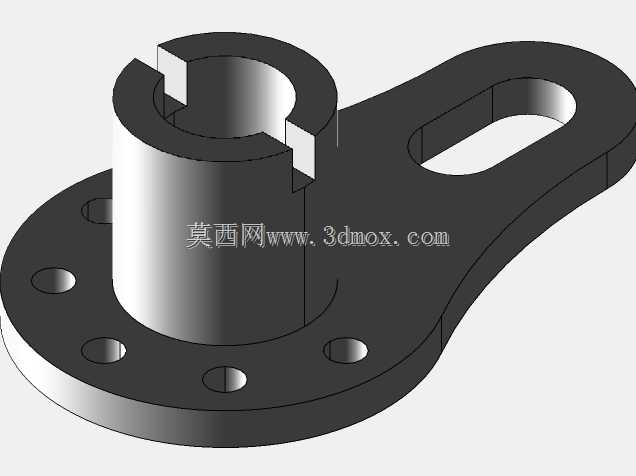

　　这款带法兰基座的开槽导向构件，常应用在轻工自动化输送线、检测设备的行程导向工位，也可作为小型工装夹具的位置调整承载件，承担滑动副的导向、径向定位与安装固定功能。构件主体分为三个功能区段，底部是带均布安装孔的圆形法兰盘，法兰盘上的通孔沿圆周等距排布，适配M4-M6规格的内六角圆柱头螺钉安装，安装时可直接贴合设备安装基板平面，通过螺钉锁附实现整体构件的完全固定，法兰盘的厚度经过载荷校核，能承受垂直于安装面的侧向倾覆力矩，避免导向过程中基座出现形变偏移。中间的圆柱筒体是核心导向承载段，筒体侧壁开设通槽，开槽方向沿筒体轴向贯通，这个结构设计一方面可以为配套的滑动件提供行程避让空间，另一方面能通过开槽的间隙调整，适配不同直径公差的导向轴插入，

　　降低配合面的加工精度要求，筒体的内孔表面粗糙度控制在Ra1.6，保证滑动配合时的顺畅度，减少长期往复运动带来的磨损。延伸出的带腰型孔的耳板结构，是辅助调整安装位，腰型孔的长度方向沿耳板延伸方向设置，安装时可沿腰型孔方向微调构件的整体固定位置，补偿设备机架加工时的位置误差，不需要额外加工调整垫片即可完成装配对位。设计过程中优先考虑了装配工艺性，法兰盘上的安装孔全部做了沉头处理，锁附螺钉后螺钉头不会突出法兰安装面，保证安装面完全贴合；筒体与法兰盘、耳板的衔接位置全部做了R角过渡，避免应力集中导致的构件断裂，同时减少加工时的应力残留。实际应用场景中，这类开槽导轨构件不需要额外配置导向衬套，可直接与光轴配合实现短行程的直线导向，

　　相比普通封闭式直线导轨，它的结构更紧凑，安装占用空间更小，适合安装空间受限的小型自动化设备工位，比如传感器检测工位的探头升降导向、小型气动执行元件的行程辅助导向，都可以采用这类结构件完成导向承载。建模时采用参数化驱动方式，法兰盘直径、筒体高度、开槽宽度、耳板长度、腰型孔尺寸都可以通过参数调整快速修改，适配不同载荷、不同安装空间的使用需求，不需要重新绘制草图即可完成同系列不同规格构件的模型迭代，大幅提升同类型零件的设计效率。构件的所有棱边都做了0.2mm的倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺，提升零件的装配适配性。
