带法兰凸台开槽定位衬套结构设计

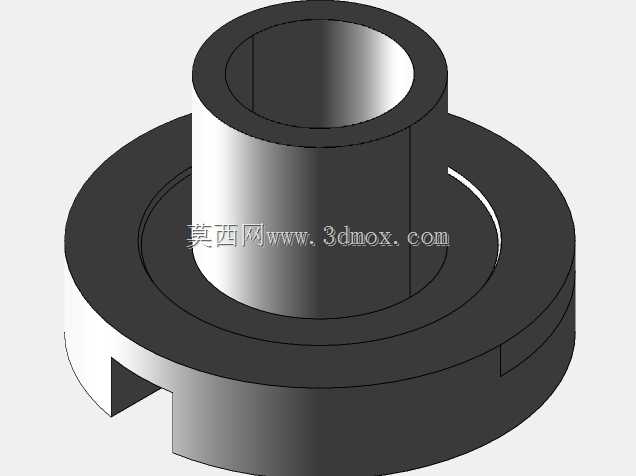

　　这类带法兰凸缘的开槽衬套，在自动化输送线、工装夹具定位模块、小型传动机构的轴系配合场景中应用十分广泛，日常做设备改型、非标机构设计时经常会用到这类零件，它的核心作用是为旋转轴或者往复运动的导杆提供径向支撑，同时依托底部的法兰盘完成轴向限位，避免轴系工作过程中出现轴向窜动，底部开设的对称槽位则是为了配合卡销或者定位键，防止衬套本身在安装孔内发生跟转，保证长期运行的配合稳定性。

　　从结构设计逻辑来看，这类衬套的内孔需要根据适配的轴径做公差匹配，一般如果是滑动配合场景会选用H7/g6的公差带，若作为滚动衬套使用则内孔精度可适当放宽，法兰盘的外径通常比主体筒身外径大30%-40%，厚度控制在筒身壁厚的1.2-1.5倍，既保证法兰端面有足够的承压面积，不会在轴向载荷作用下出现压溃变形，也不会因为法兰尺寸过大造成安装空间的浪费。底部的开槽位置需要避开安装孔的锁紧螺钉点位，槽宽根据配套的定位销直径设计，通常预留0.1-0.2mm的装配间隙，方便现场安装时快速对位，不需要反复调整角度。

　　安装边界方面，这类衬套的嵌入段长度需要比安装板的厚度小0.2-0.3mm，保证法兰端面能够完全贴合安装基准面，不会因为嵌入段过长导致法兰悬空，受力时出现断裂风险。内孔的入口端需要做1×45度的倒角，方便轴类零件装配时顺利导入，避免刮伤轴表面的镀层或者加工面。法兰盘上如果需要加装锁紧螺钉，螺钉孔的中心距要保证孔边到法兰外圆的距离不小于螺钉公称直径的1.5倍，防止拧紧时法兰边缘出现开裂。

　　实际选型建模时，还要考虑衬套的使用工况，如果是在有粉尘或者切削液的环境下使用，筒身外壁可以设计一道浅槽用来加装O型密封圈，阻挡杂质进入配合间隙；如果是用于高速轻载的场景，筒身内壁可以设计油槽用来存储润滑脂，延长维护周期。整个零件的建模过程优先采用旋转凸台做基础主体，再通过拉伸切除完成槽位和倒角的加工，特征树逻辑清晰，后续修改尺寸参数时可以直接调整旋转草图的尺寸，快速适配不同轴径、不同安装厚度的使用需求，不需要重新搭建特征，能大幅提高同系列零件的设计效率。做工程图输出时，需要重点标注内孔尺寸公差、法兰端面与内孔轴线的垂直度、槽位的对称度这些形位公差，保证加工出来的零件能够满足装配要求，不会出现装不上或者配合间隙过大的问题。
