带球形顶座的梯形台旋转收缩构件

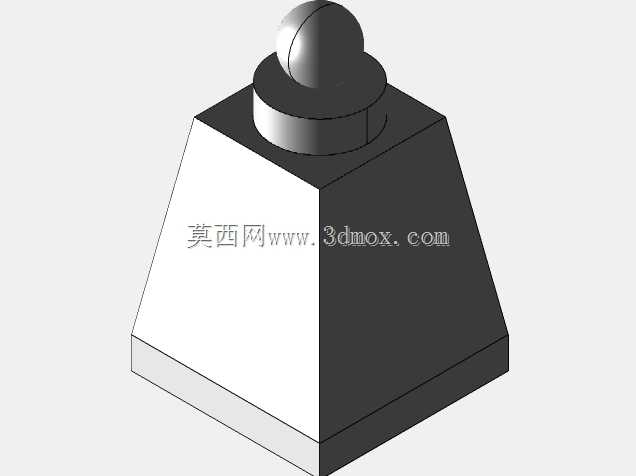

　　该构件的核心功能是通过旋转动作实现顶部结构的径向收缩，在传感器安装定位、小型检测工位的探头进给场景中，能够完成探头与被测面的自适应贴合，避免硬接触导致的传感元件损伤。从结构设计逻辑来看，下部采用上窄下宽的梯形台基座，底部设置整圈平直安装边，安装边厚度均匀，可直接通过螺栓压紧固定在设备安装面板上，基座的锥面设计既提升了整体结构的抗倾覆能力，也减少了安装空间的占用，相邻安装位的构件不会出现侧面干涉。顶部的球形端并非整球结构，而是采用半球加短圆柱衔接段的设计，衔接段与下部梯形台的内腔配合，当施加旋转扭矩时，内部的斜向导向槽会带动球形端沿轴向小幅位移，同时配合周向的弹性卡件实现外径收缩，松开扭矩后可自动回弹复位，

　　这种结构无需额外的动力源驱动，仅靠手动旋转即可完成锁紧与释放动作，在小型检测设备的快换探头场景中，能够大幅缩短探头更换的对位时间。在实际应用中，这类构件常配套在接触式位移传感器的安装支架末端，球形端直接与被测工件表面接触，旋转收缩的特性可以让操作人员在更换工件时，无需整体调整传感器的安装位置，仅需旋转构件顶部即可让球形端缩回，留出足够的工件取放空间，工件装夹完成后反向旋转即可让球形端复位到检测位置，复位后的重复定位精度可控制在0.02mm以内，完全满足常规尺寸检测的精度要求。设计过程中需要重点控制衔接段与基座内腔的配合间隙，间隙过大会导致旋转过程中出现径向窜动，直接影响检测数据的稳定性，间隙过小则会出现旋转卡滞，

　　长期使用后积尘会进一步加剧卡滞问题，因此配合面的表面粗糙度需要控制在Ra1.6以下，同时在衔接段设置储油槽，填充低温润滑脂，降低日常维护频次。基座的底部安装边预留了四个对称的安装孔位，孔位间距适配主流的传感器安装面板标准孔距，无需额外加工转接板即可直接安装，梯形台的侧面设计为平面结构，可直接贴合安装定位销，防止构件在长期旋转操作过程中出现跟转问题，保证安装基准的一致性。球形端的球面采用整面抛光处理，减少与被测工件接触时的摩擦阻力，避免在软质工件表面留下压痕，同时球面的弧度设计可以适配不同倾斜角度的被测面，即使被测面存在小角度的安装偏差，球形端也能实现完全贴合，保证检测数据的准确性。
