传感器配套安装导向控制支架结构

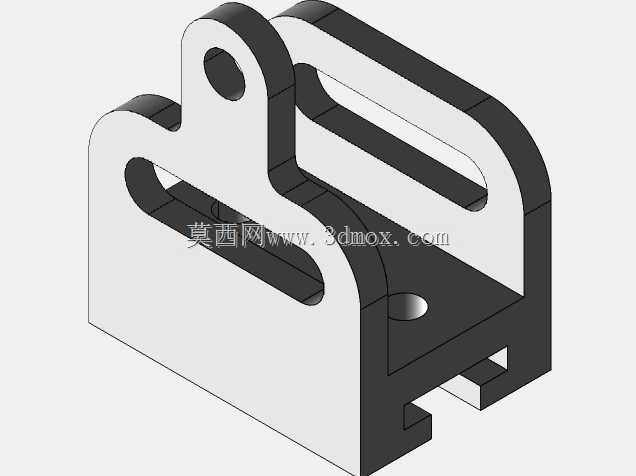

　　该构件属于传感器配套安装类的机械结构件，主要应用在工业自动化产线的检测工位、设备传感单元的定位安装场景中，承担传感器的位置固定、走线导向以及安装位微调的功能，在光电传感器、接近开关类检测元件的安装布局中使用频率较高。从结构设计来看，整体采用一体化铣削成型的思路，主体为带安装卡槽的基座结构，底部开设的通槽可直接卡接在标准工业铝型材的导轨面上，无需额外加工过渡连接板，能大幅缩短现场安装的调整周期。基座上方延伸出带铰接孔的双耳立板结构，铰接孔可穿装销轴实现传感器安装角度的小范围调整，适配不同检测距离、不同入射角度的传感元件安装需求，立板与基座之间设置的弧形过渡筋，能在构件受侧向冲击力时分散应力，避免安装位出现形变偏移，

　　保证传感器检测位置的长期稳定性。构件中部开设的长条形镂空槽，一方面用于传感器线缆的穿设收纳，避免产线运行过程中线缆剐蹭周边运动部件造成信号中断，另一方面也能减轻构件自身重量，降低安装基座的负载。侧面的横向镂空提手结构，可在设备维护时快速提拉拆卸该构件，无需完全松脱底部的锁紧螺钉就能完成传感器的更换校准。从安装边界来看，底部卡槽的宽度适配主流20系列、30系列工业铝型材的安装槽尺寸，铰接孔的孔径与常规M4、M5规格的安装销轴匹配，整体安装后突出安装基面的高度控制在较低范围，不会占用过多的设备安装空间，在紧凑布局的自动化检测工位中适配性较强。设计过程中针对安装受力点做了壁厚强化，基座与铝型材贴合的底面平面度控制在合理公差范围内，

　　保证安装后不会出现翘曲晃动，立板上的铰接孔与安装面的垂直度公差满足传感元件角度调整的精度要求，避免调整过程中出现卡滞。这类结构件在实际使用中，往往需要配合锁紧螺钉完成最终的位置固定，中部的镂空槽同时可作为走线通道，将传感器线缆规整收纳在构件内部，减少产线的外露线缆，提升设备整体的整洁度，同时避免线缆受油污、切削液的侵蚀，延长传感元件的线缆使用寿命。
