无线电遥控四轮小车底盘结构设计

这款无线电遥控四轮小车的结构设计，核心围绕小型移动载具的灵活操控需求展开，可适配教学实验、小型探测作业、民用娱乐改装等多场景的使用需求，整体结构在紧凑的布局下兼顾了动力传递效率与行驶缓冲性能。从实际使用场景来看，这类小型遥控载具常被用于高校机械电子专业的课程实践、室内外小型环境的探测作业载体，或是民用模型改装的基础底盘，其结构设计的合理性直接决定了行驶过程中的通过性、操控响应速度以及部件使用寿命。

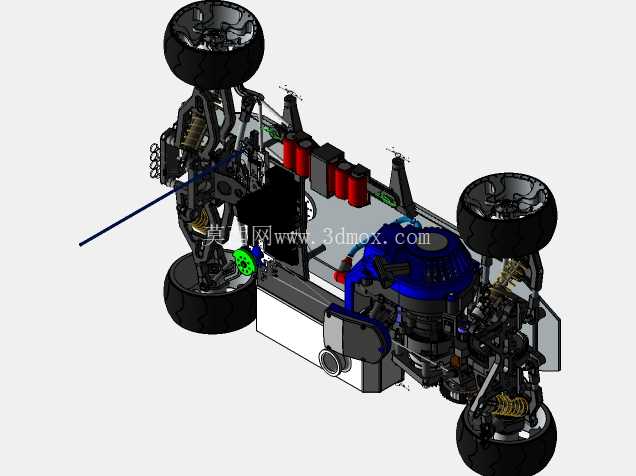

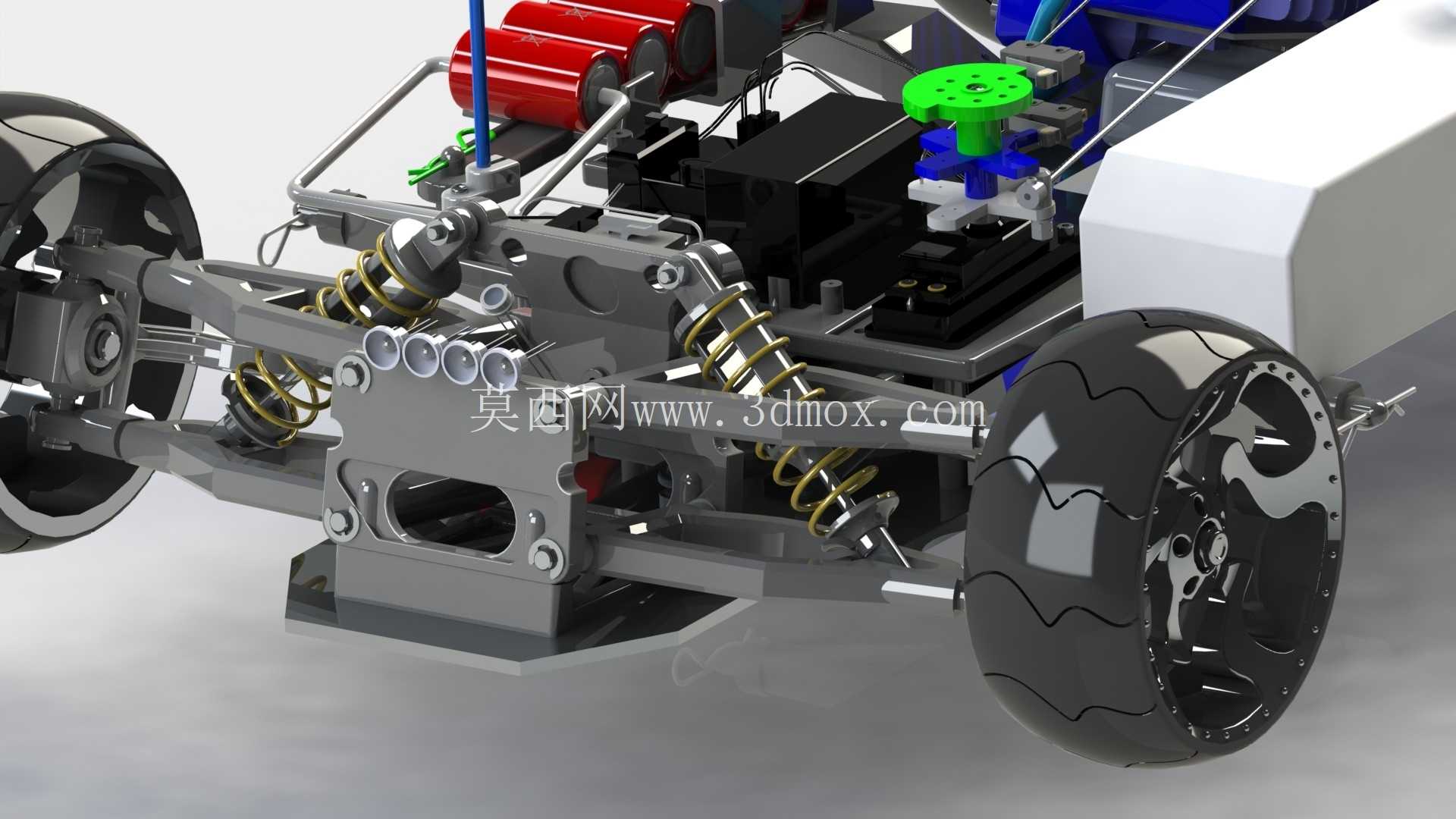

在功能特性层面，整车采用四轮独立悬挂搭配齿轮传动的动力布局，每个车轮都配置了独立的螺旋弹簧减震结构，能够在不平整路面行驶时有效过滤颠簸带来的冲击力，避免传动齿轮因瞬时冲击出现打齿、错位的问题，同时保证四个车轮在起伏路面都能保持与地面的有效接触，提升行驶抓地力。动力传递路径从动力输出端经过多级减速齿轮组分配到四个车轮，齿轮组的模数与齿比经过匹配设计，既能够保证起步阶段的扭矩输出，也能兼顾平路行驶时的转速需求，避免出现动力过剩或是扭矩不足的问题。控制模块采用独立的接收单元布局，信号接收天线从车体上部延伸而出，能够减少金属结构件对无线信号的屏蔽，提升遥控信号的接收稳定性，控制单元通过简单的指令逻辑即可实现前进、后退、转向的基础操控，电路模块与动力结构之间预留了足够的安全间隙，避免行驶过程中结构振动导致电路接线松脱。

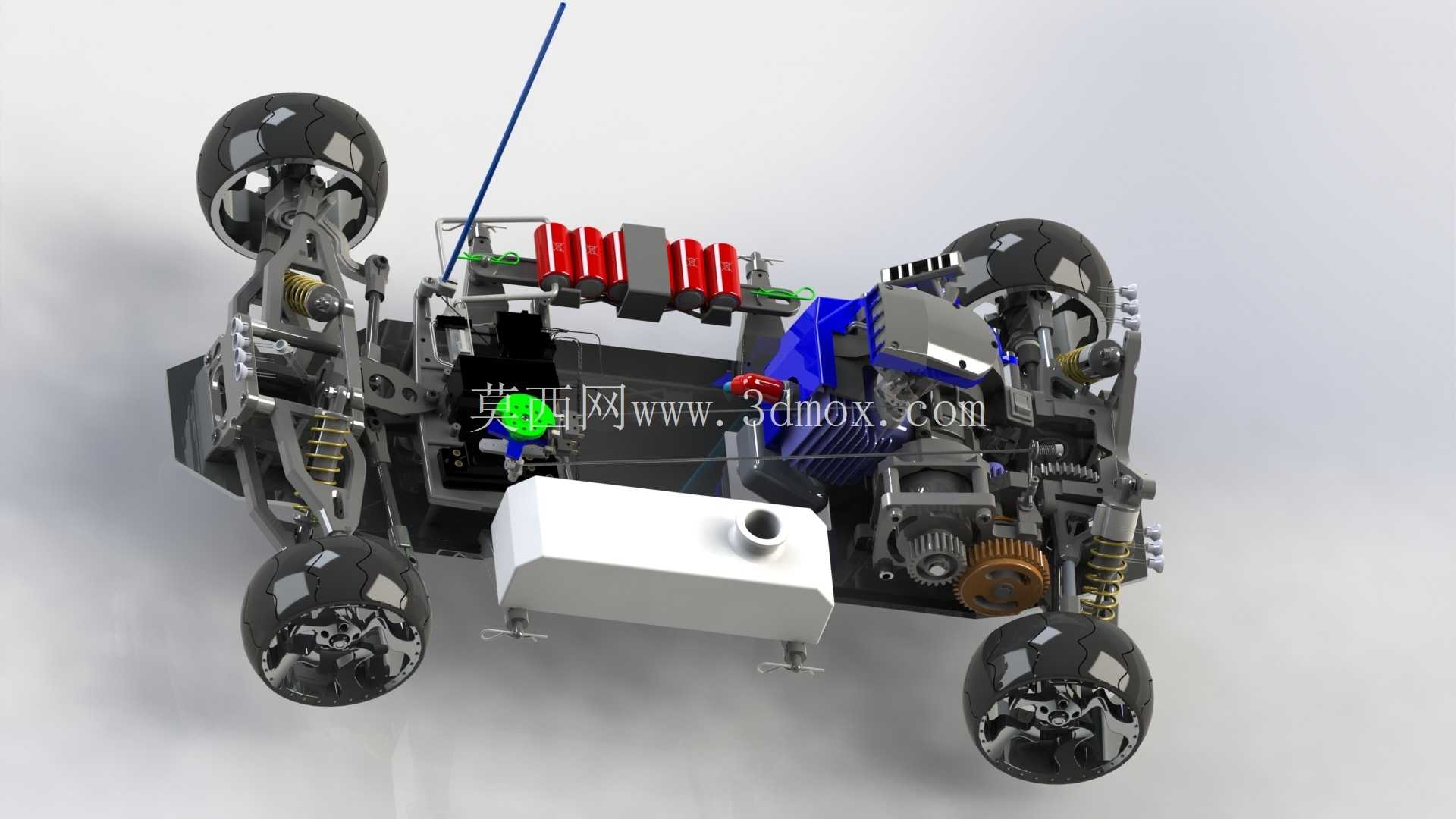

设计思路上，整体结构采用模块化的布局逻辑，将动力单元、控制单元、储能单元、传动悬挂单元进行分区布置：储能模块布置在车体中部靠前的位置，能够平衡前后轴的重量分配，避免出现头重脚轻或是尾部过重导致的行驶姿态不稳；动力与传动模块集中布置在车体中部靠后的位置，缩短传动路径，减少动力在传递过程中的损耗；控制接收模块布置在车体上部靠近天线的位置，减少信号传输的线路长度，降低信号干扰的概率。所有结构件的安装位置都预留了标准的安装孔位，方便后期根据使用需求更换不同参数的减震弹簧、不同齿比的传动齿轮，或是加装额外的功能模块，比如摄像单元、小型机械臂等拓展结构。

从安装边界与尺寸适配来看，整车的轮距、轴距参数经过匹配，保证在转向过程中不会出现车轮与车体结构的干涉，悬挂的上下行程也做了限位设计，避免弹簧过度压缩导致传动半轴脱出或是拉伸过量导致结构脱落。车轮采用高摩擦力的橡胶材质胎面，搭配硬质轮毂结构，既能够保证行驶过程中的抓地性能，也能维持轮毂的结构强度，在轻微碰撞时不会出现轮毂碎裂的问题。车体的上部预留了平整的安装平面，可根据不同的使用场景加装对应的外壳或是功能载荷，安装平面的孔位采用通用间距设计，适配多数常规小型功能模块的安装尺寸，不需要额外进行打孔改装即可完成拓展部件的固定。

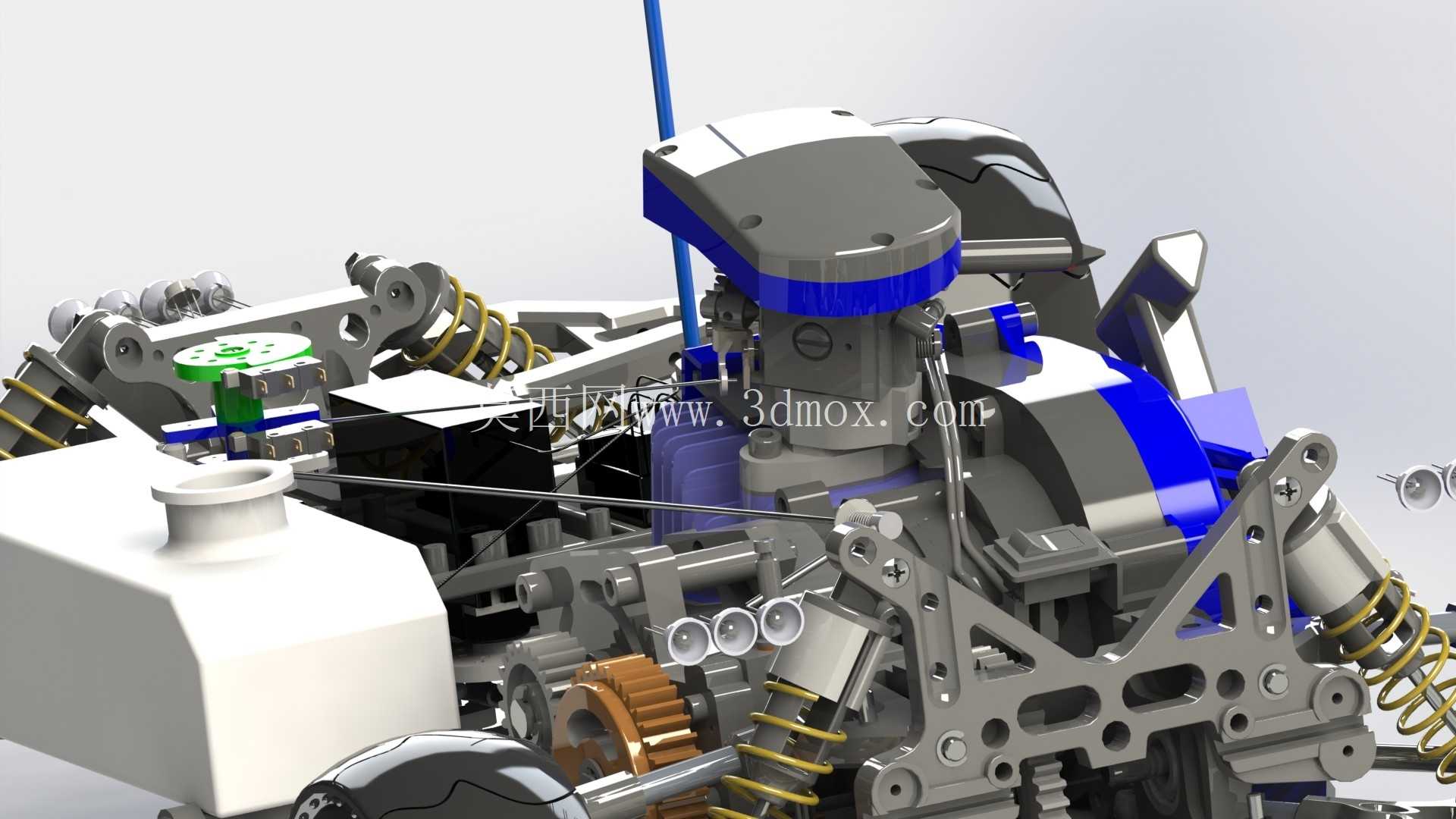

在结构细节处理上，所有传动齿轮的啮合位置都预留了合理的侧隙，既能够保证齿轮传动的顺畅性，避免因加工误差导致的卡滞，也能在承受瞬时冲击时预留一定的缓冲空间，延长齿轮的使用寿命。悬挂的摆臂采用铰接结构连接在车体主框架上，铰接位置的销轴做了耐磨处理，长期往复摆动也不会出现过度磨损导致的间隙过大问题。电路走线全部沿着车体框架的内侧布置，通过线卡进行固定，避免行驶过程中线路晃动与运动部件产生干涉，导致线路被磨破出现短路问题。整车的主框架采用一体化的结构设计，在保证结构强度的同时尽可能减少冗余的材料使用，降低整车自重，提升动力的利用效率，让有限的动力输出能够更多用于驱动车辆行驶，而不是承载多余的结构重量。
