串列双座自转旋翼机结构设计方案

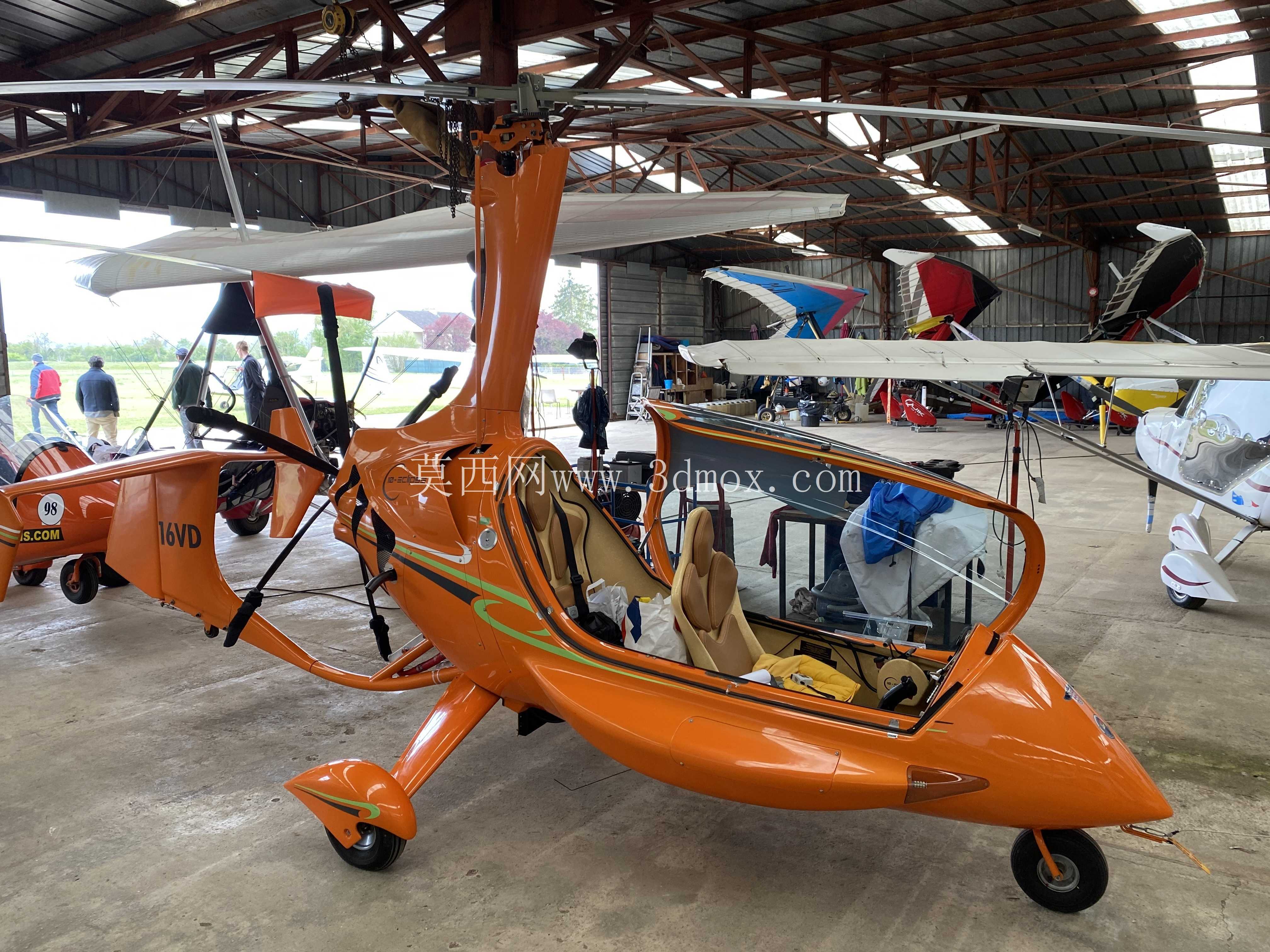

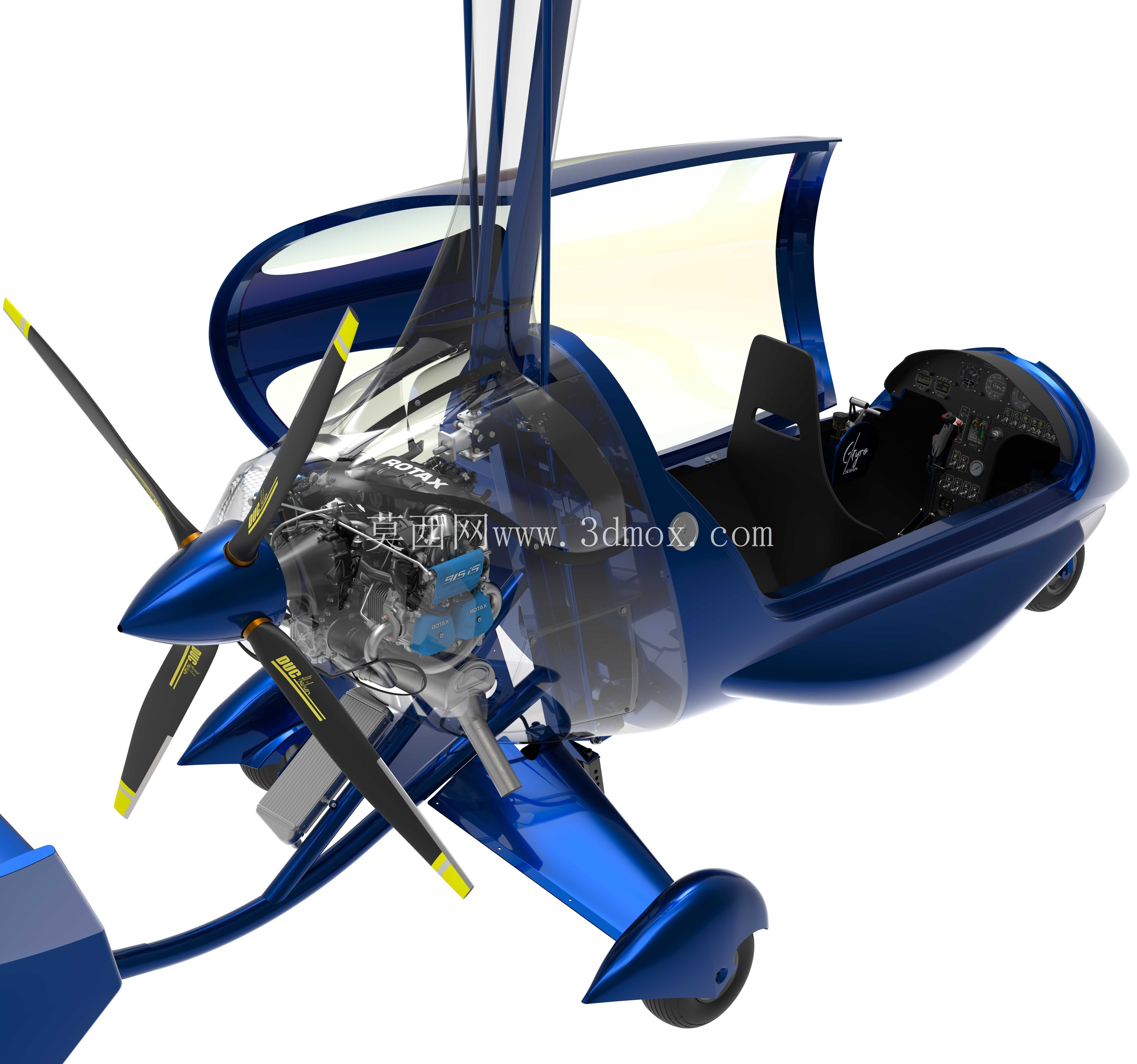

这款串列双座自转旋翼机的三维结构设计，核心面向民用低空通航场景的实际使用需求，可覆盖飞行体验、短途通勤、航空科普训练等多个落地场景，区别于固定翼飞行器对长跑道的依赖，也不同于直升机复杂的旋翼传动结构，自转旋翼机依靠前行时气流吹动旋翼产生自转获得升力，具备失速速度低、低空操控稳定性强、运维成本可控的特点，适合在通用航空领域做轻量化部署。

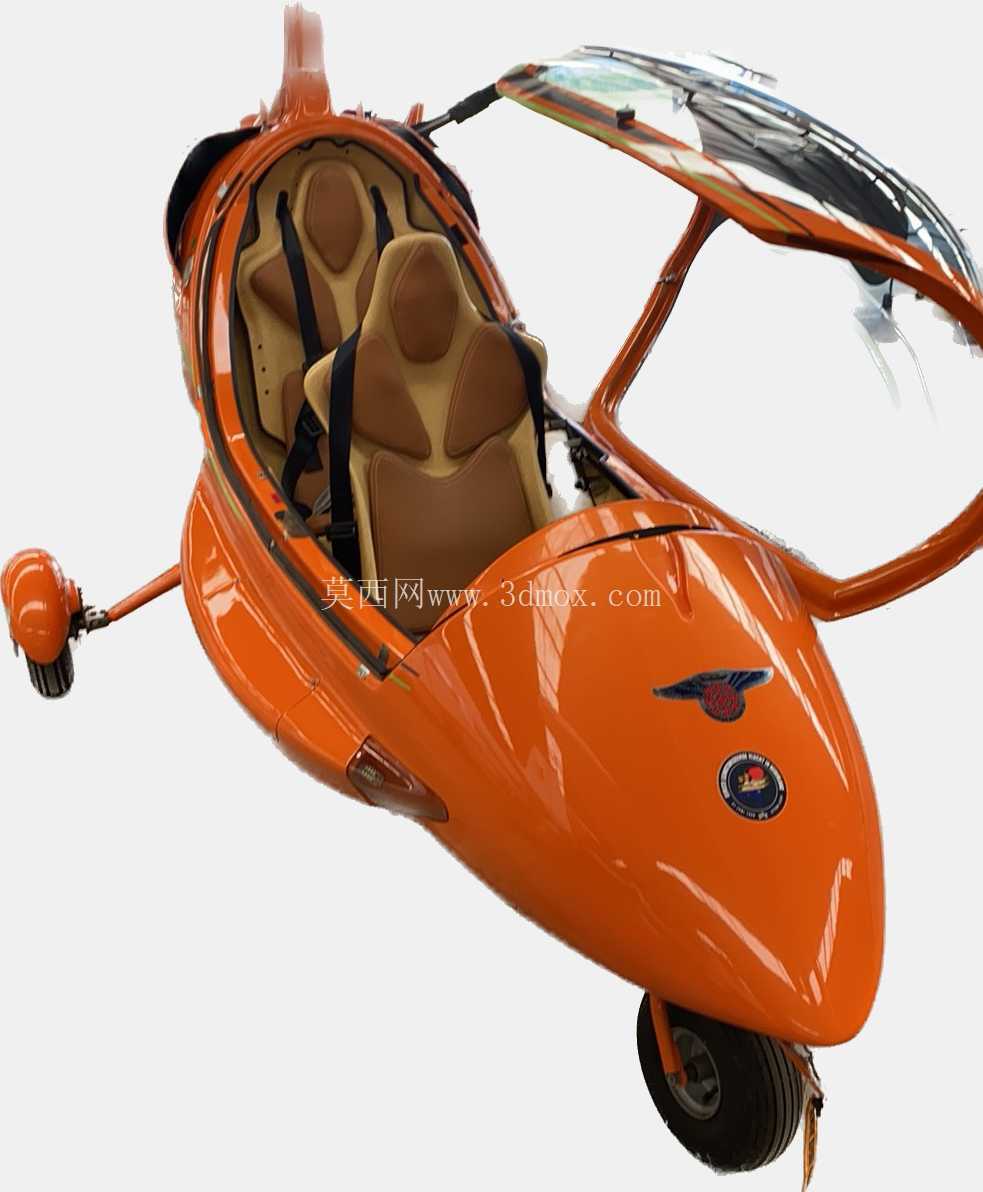

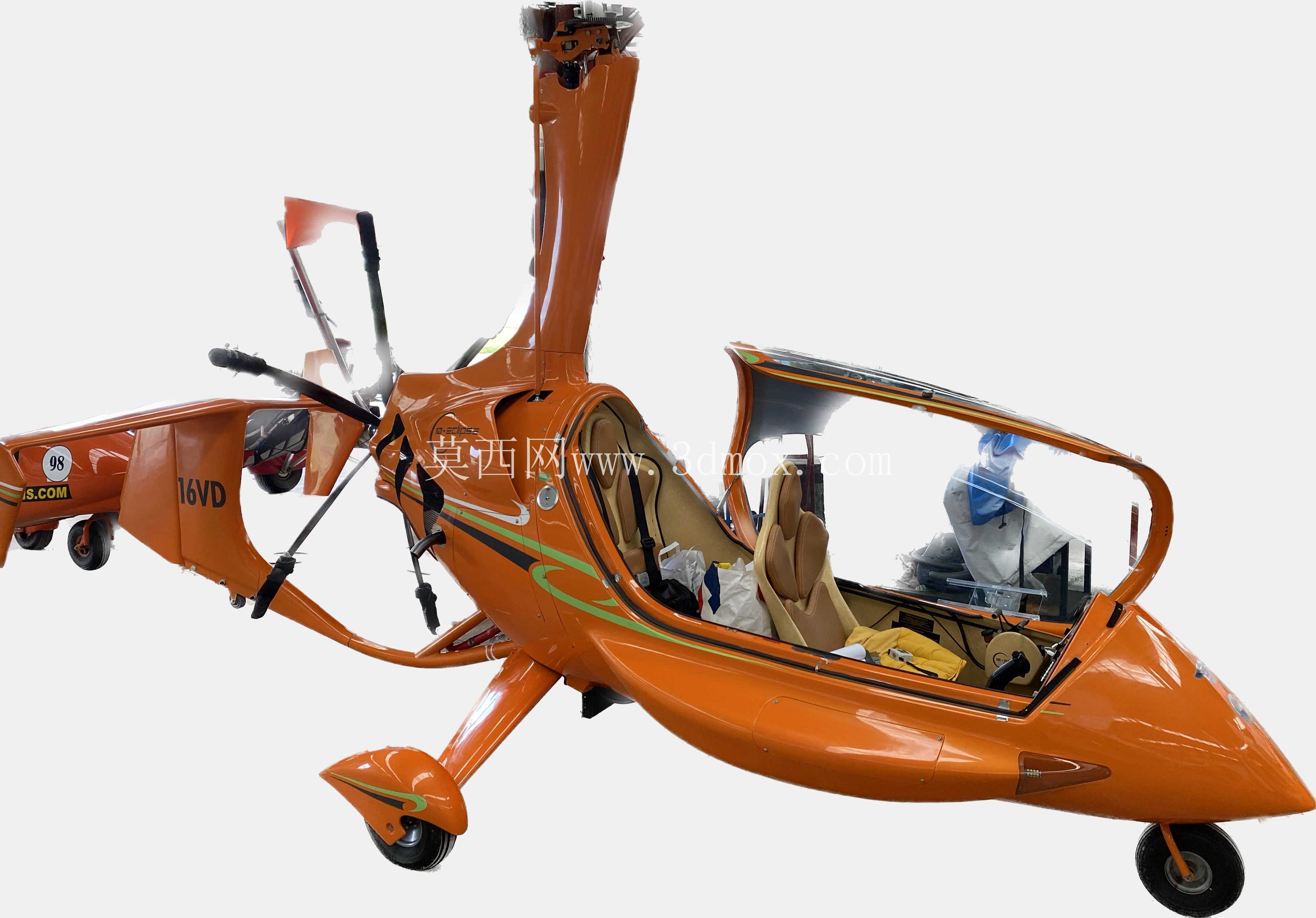

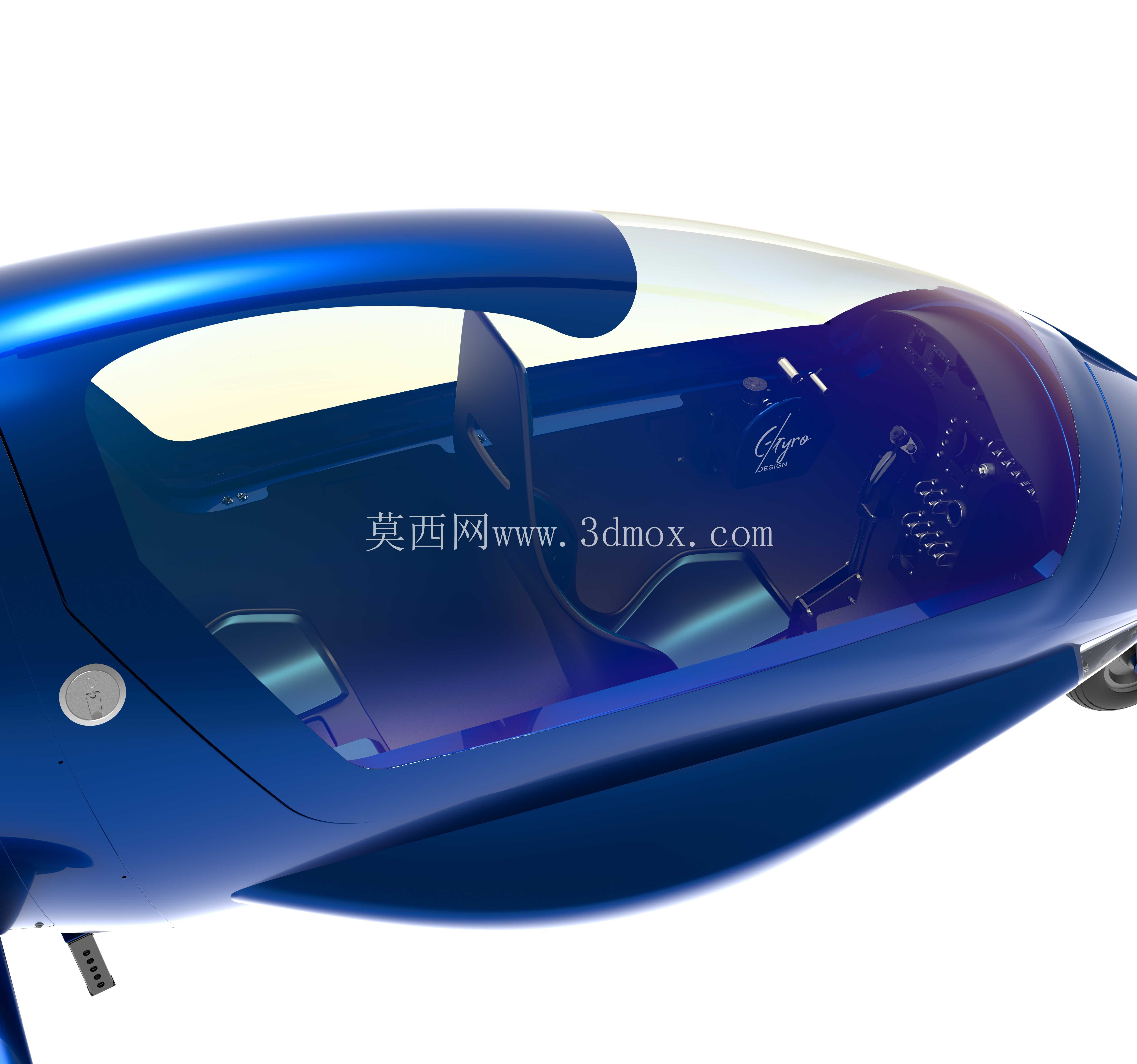

从实际用途出发，该机型的结构设计充分考虑了双人驾乘的载荷分配，串列布局的座舱能够在不额外增加机身横向宽度的前提下，合理安排前后驾乘人员的位置，前座可作为飞行操作位，后座可搭载乘客或加装任务载荷，适配观光游览、飞行教学、短途低空转场等不同使用需求。机身主结构采用一体化流线型设计，曲面蒙皮的造型经过气动优化，能够降低前飞过程中的空气阻力，同时为内部的燃油存储、航电安装、操纵机构排布预留充足的封闭空间。

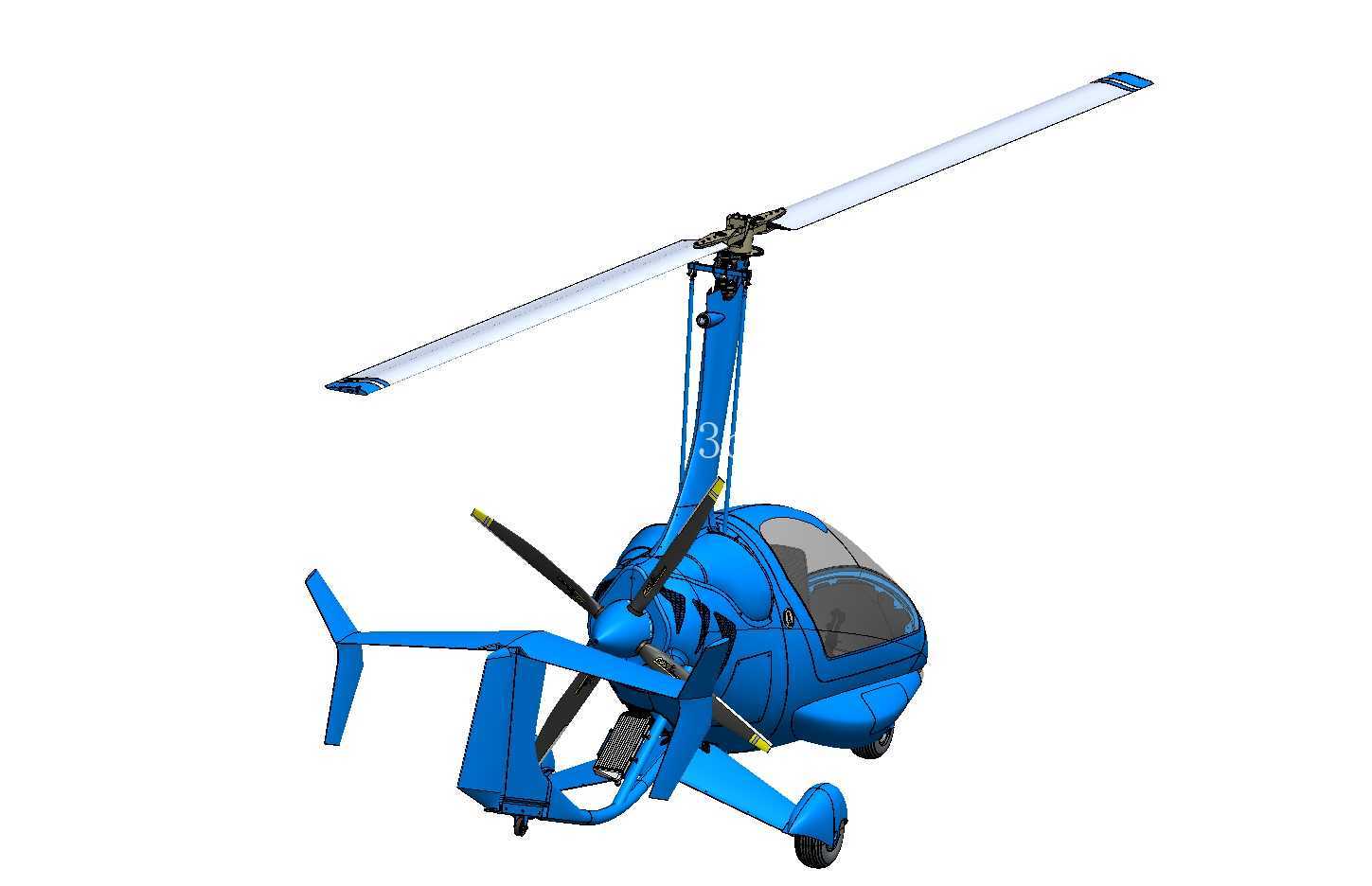

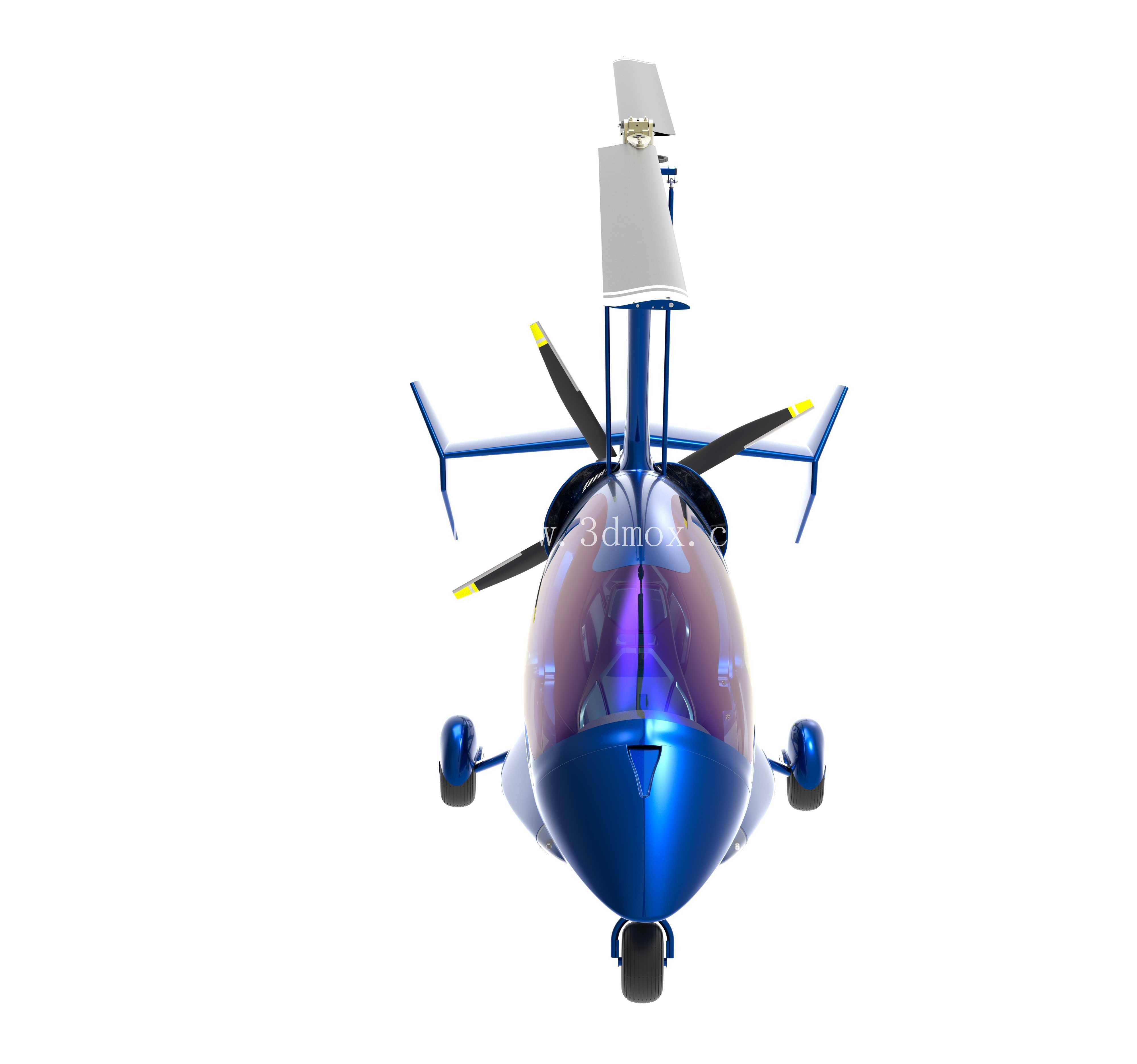

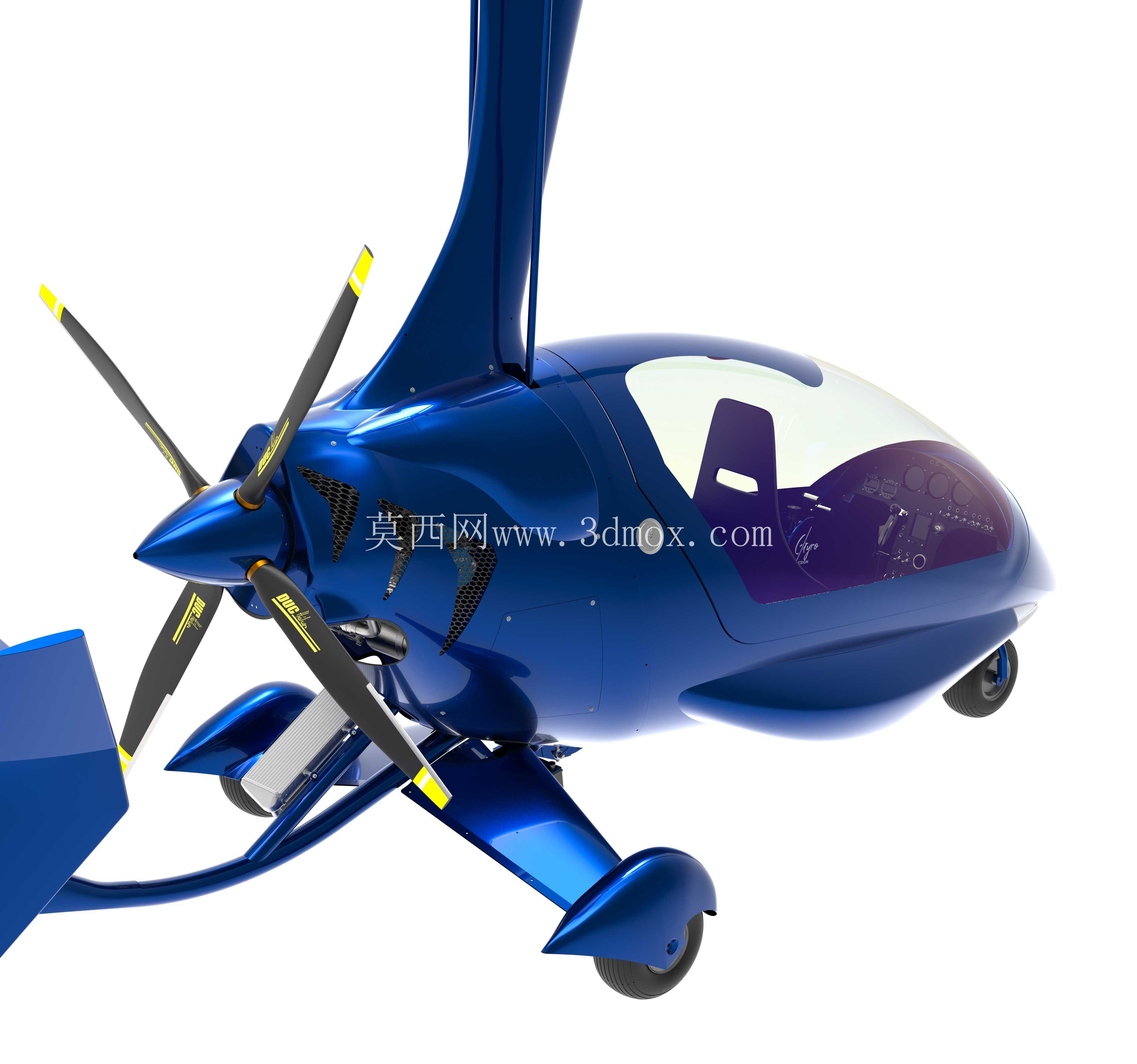

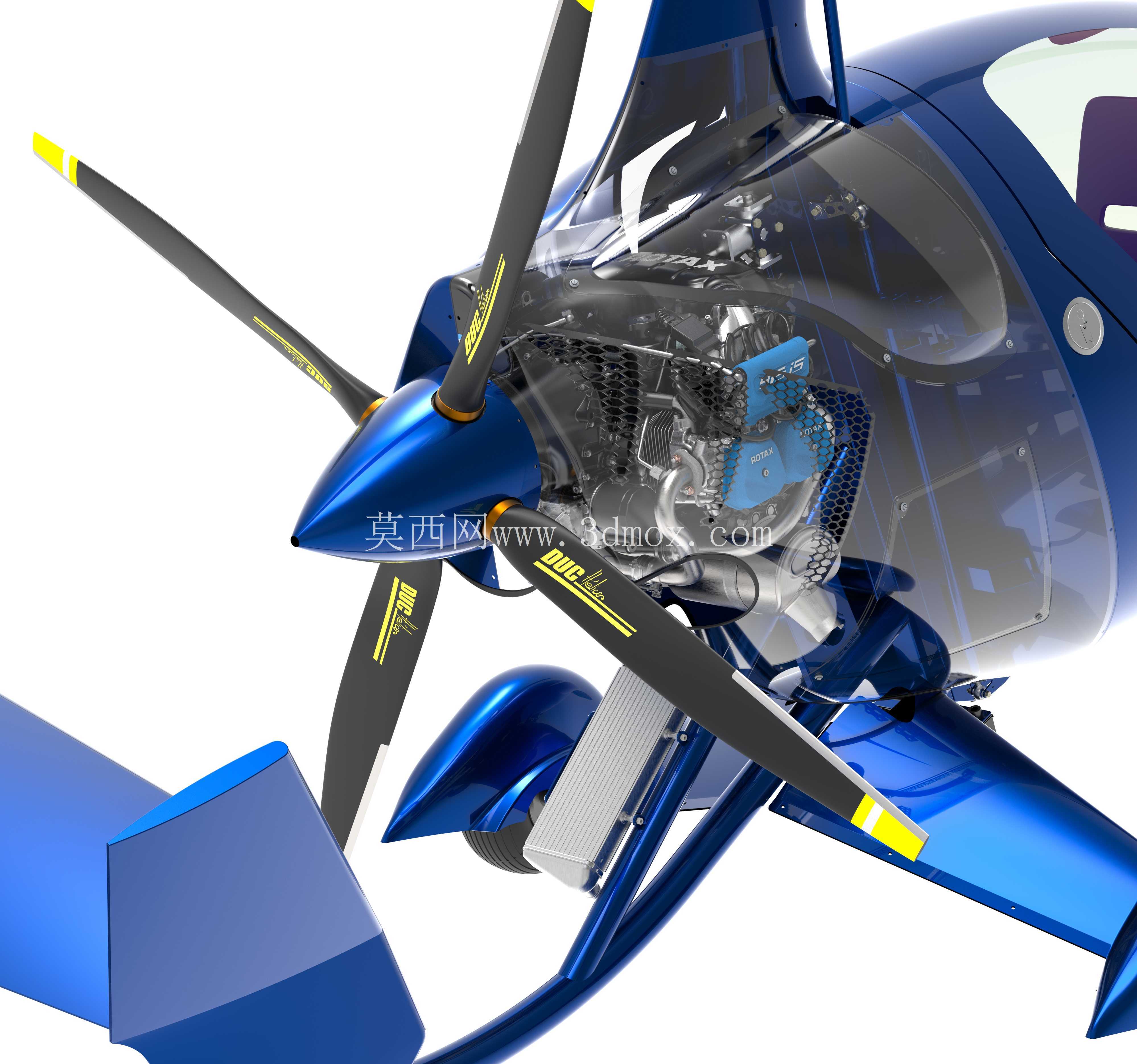

功能特性层面，该机型的旋翼系统采用可变直径适配设计，旋翼长度可根据使用场景在8.5m至8.7m区间调整，对应不同的起飞重量与飞行速度需求，旋翼桨尖设置醒目的标识结构，便于地面人员观察旋翼运转状态，提升地面操作与起降阶段的安全性。前部的推进螺旋桨采用多叶布局，配合后置的动力单元，能够为前飞提供稳定的推力输出，螺旋桨桨叶同样做了气动外形优化，降低高速旋转时的气动噪声。座舱采用整体式透明风挡与侧翻式舱盖设计，既能够为驾乘人员提供开阔的前方与侧向视野，也方便人员进出座舱，舱盖的锁止结构与机身框架做了集成设计，关闭后可保证座舱的密封性，降低飞行过程中的气流干扰。

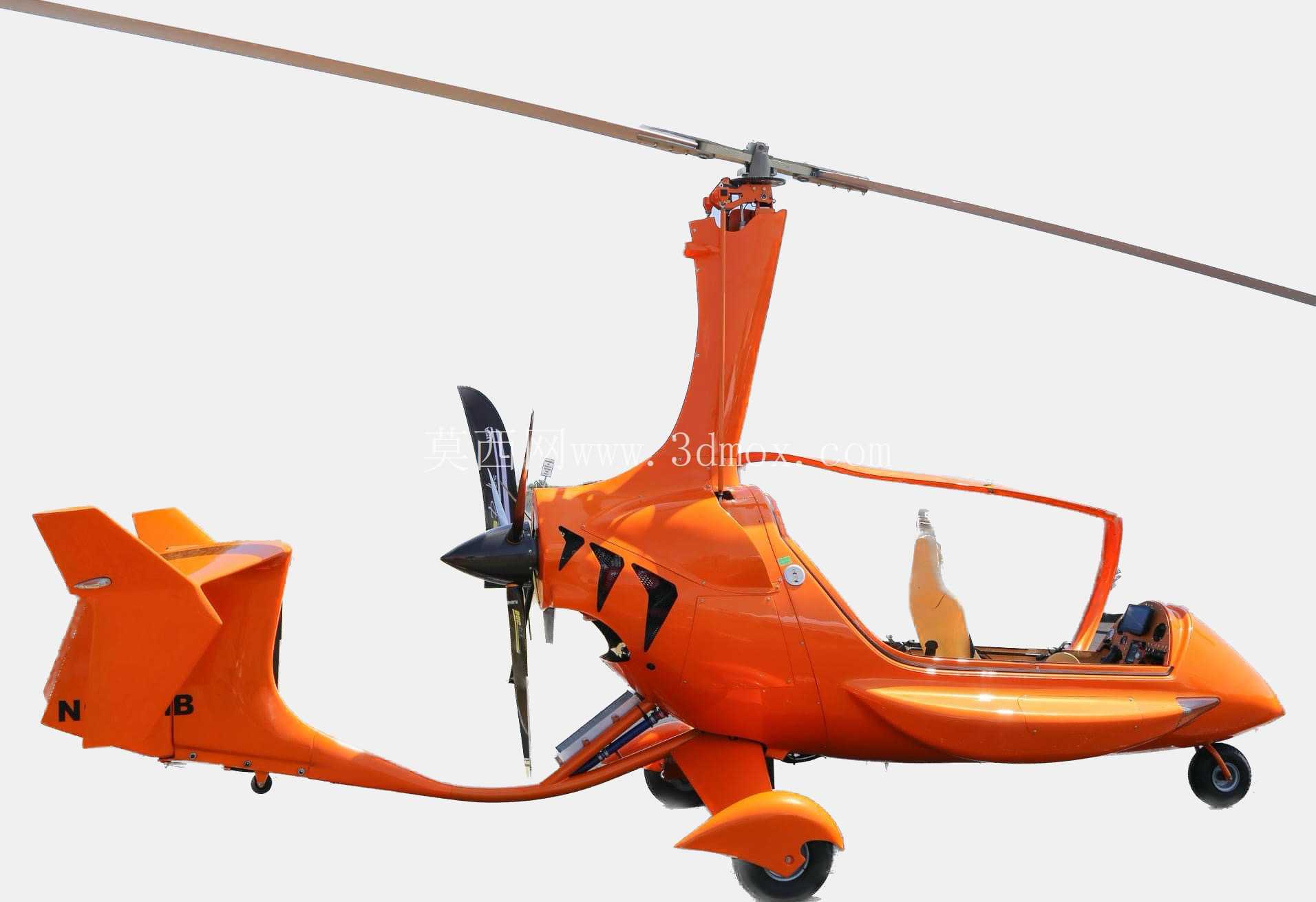

起落架采用前三点式布局，前起落架与两个主起落架均做了整流包覆设计，既能够降低飞行过程中的起落架阻力，也能够在起降阶段吸收地面冲击，起落架的轮组位置经过重心匹配计算，保证地面滑行与起降阶段的机身姿态稳定，避免出现侧翻或拿大顶的风险。机身内部设置87L容量的滚塑成型燃油箱，油箱安装位置靠近机身重心区域，能够减少燃油消耗过程中的重心偏移量，提升不同油量状态下的飞行操控一致性。

设计思路上，整个结构建模过程优先考虑零部件的加工可行性与后期维护便捷性，机身的承力框架采用标准化铝挤压型材拼接方案，同系列不同型号机型可实现框架零部件的通用互换，降低备件存储与后期维护的成本。机身曲面造型在保证气动性能的前提下，尽量减少复杂曲面的分块数量，降低蒙皮成型的工艺难度。操纵系统的连杆与拉线走向沿机身承力框架排布，预留足够的安装与调整间隙，方便后期对操纵行程进行校准维护。

外形尺寸与安装边界方面，该机型空重根据配置不同分为275kg与285kg两个版本，最大起飞重量对应为500kg与530kg，能够满足双人驾乘加必要航电与燃油的载荷需求。飞行性能边界上，机型的 never-exceed speed（不可超越速度）设定为185km/h，巡航速度固定为165km/h，能够在保证飞行安全的前提下兼顾巡航效率。起降阶段的滑跑距离可控制在0至20米区间，对起降场地的要求极低，平整的硬质草地、铺装路面均可完成起降操作，满油状态下的续航航程可达700公里，能够覆盖中短途的低空飞行需求。

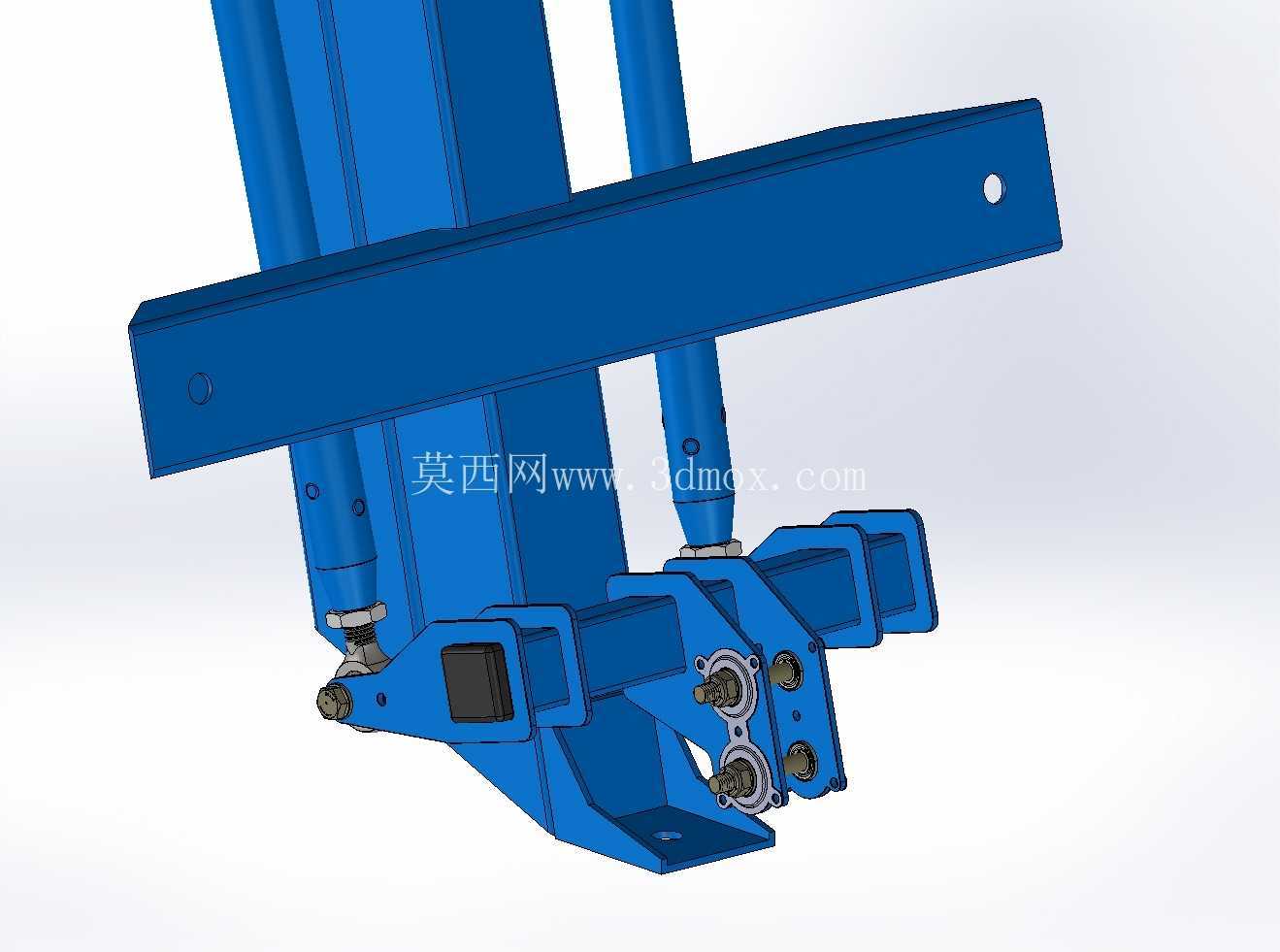

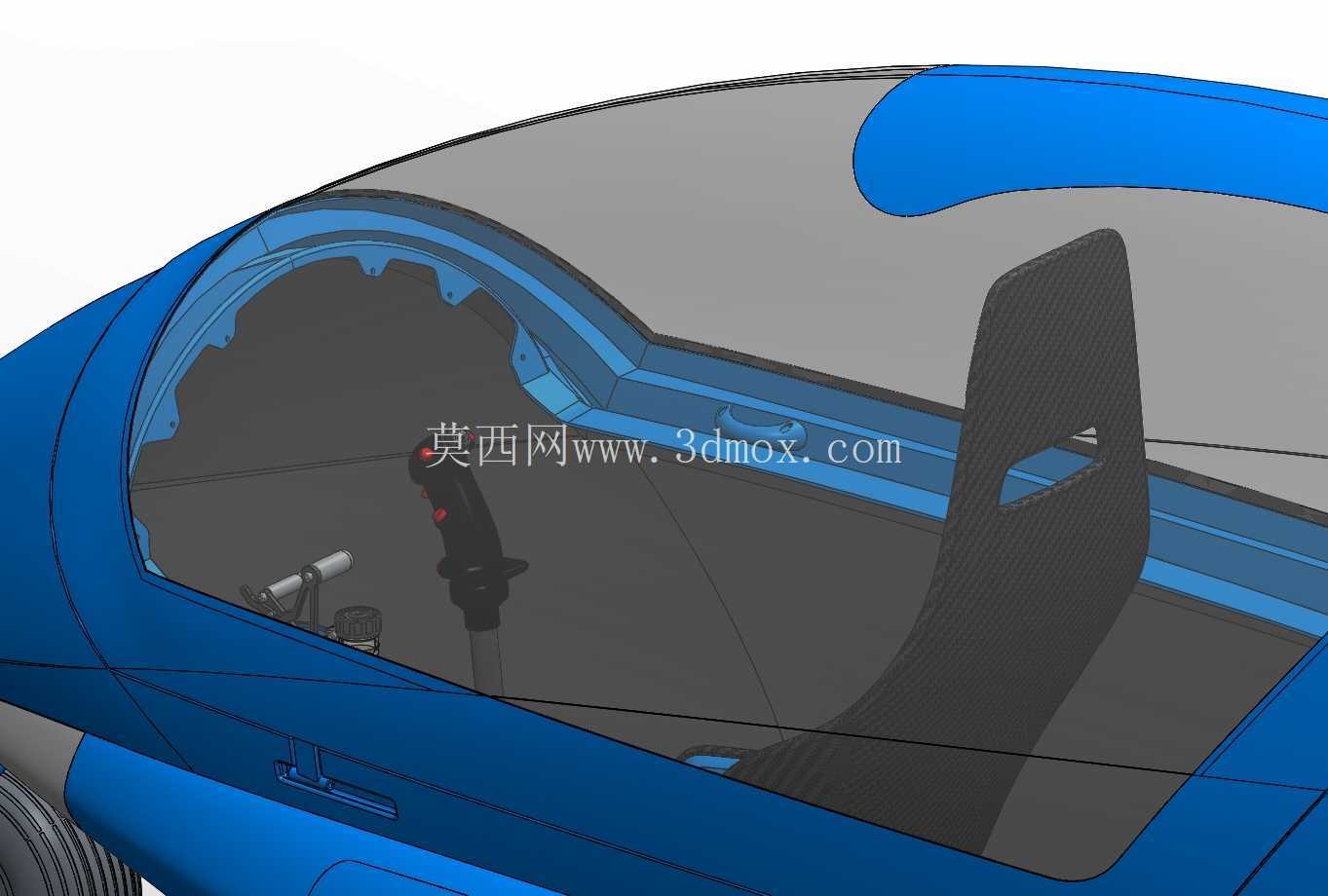

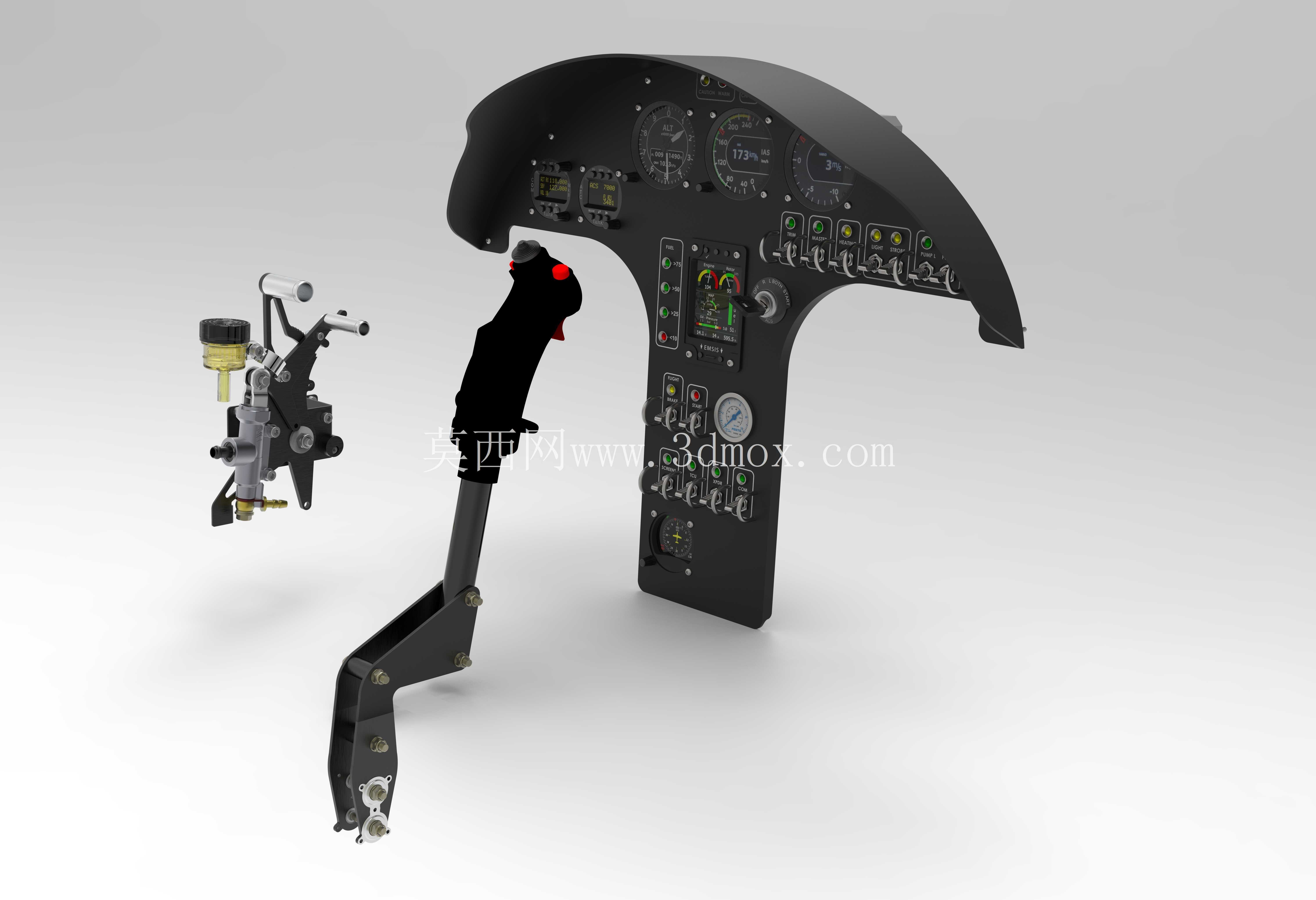

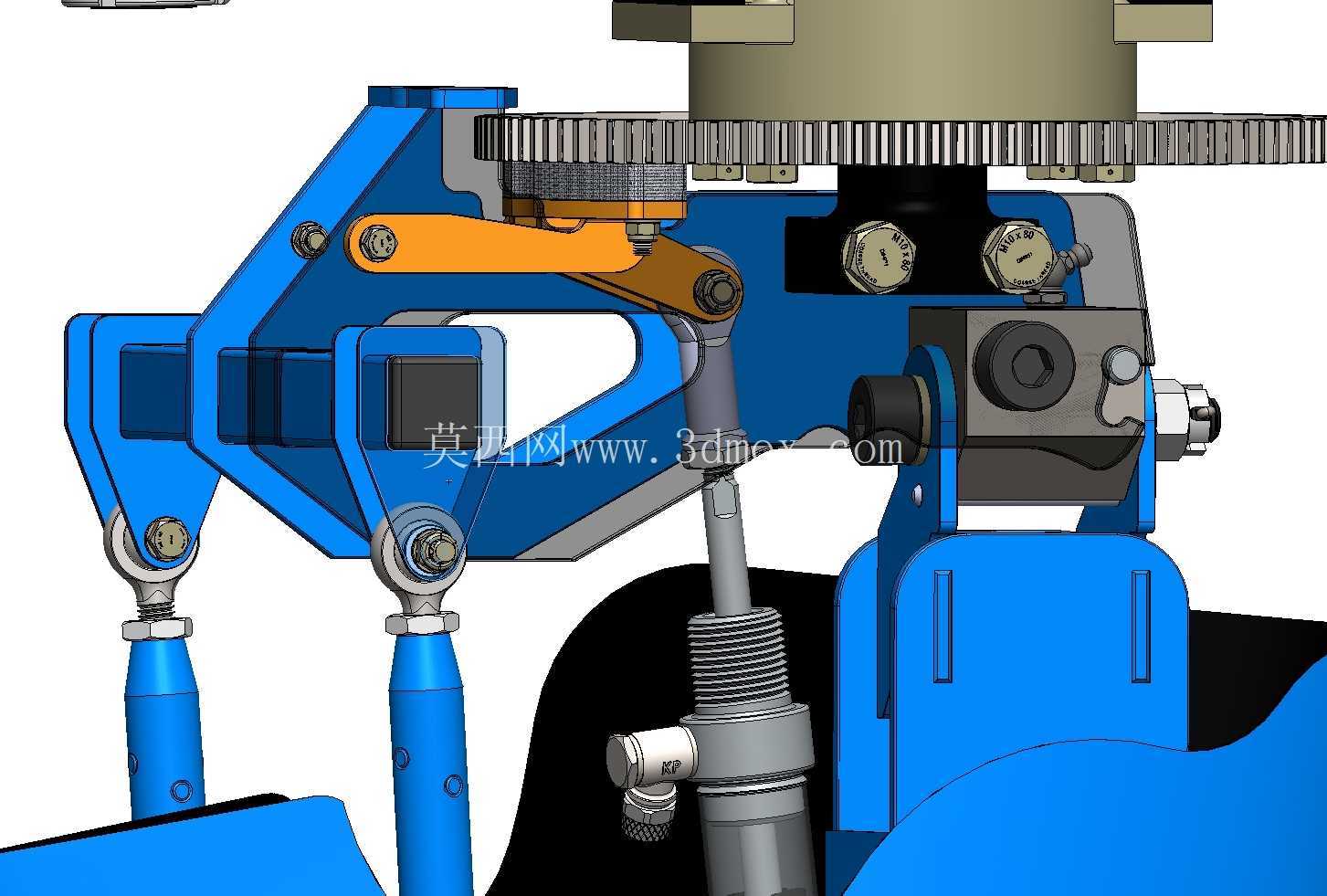

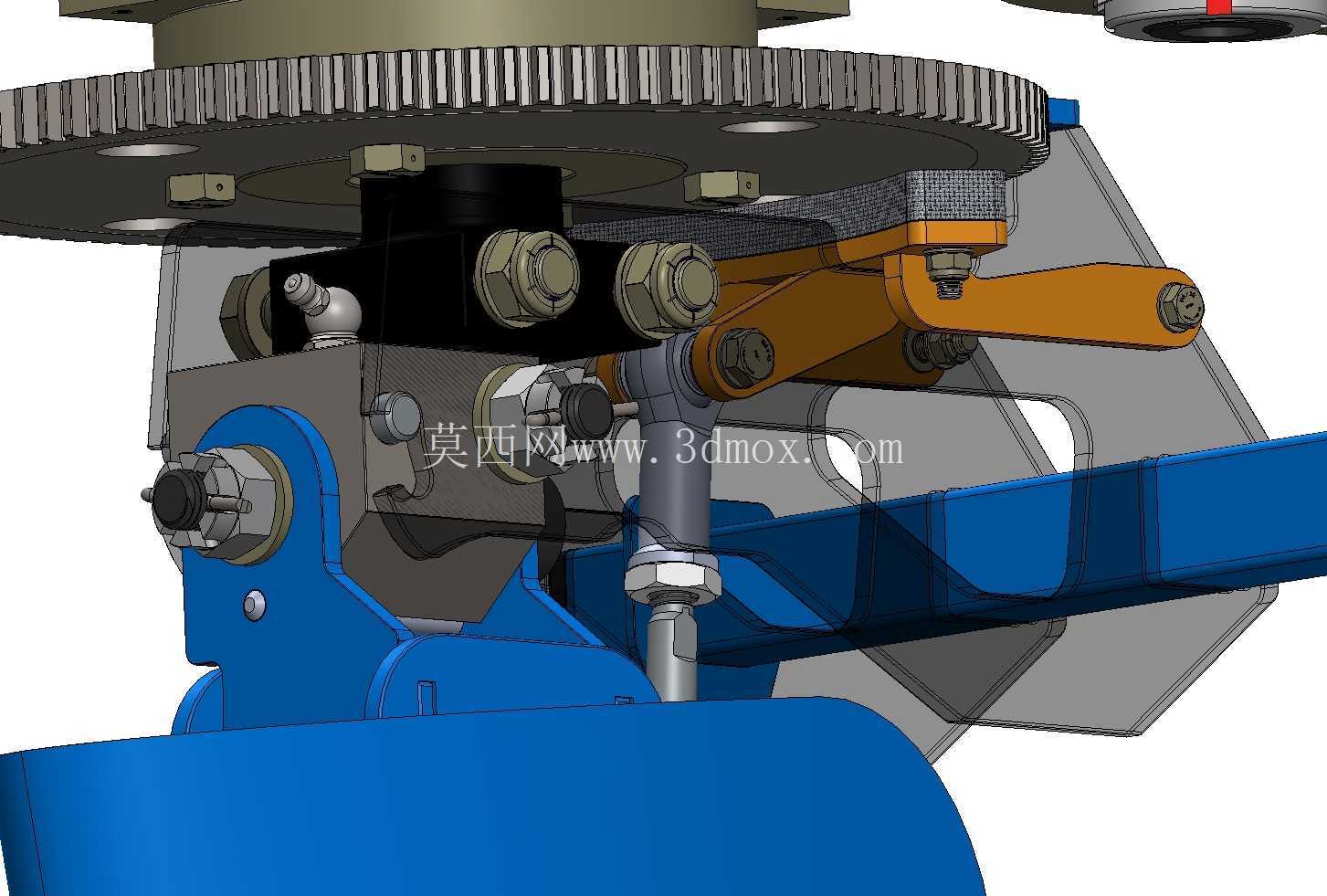

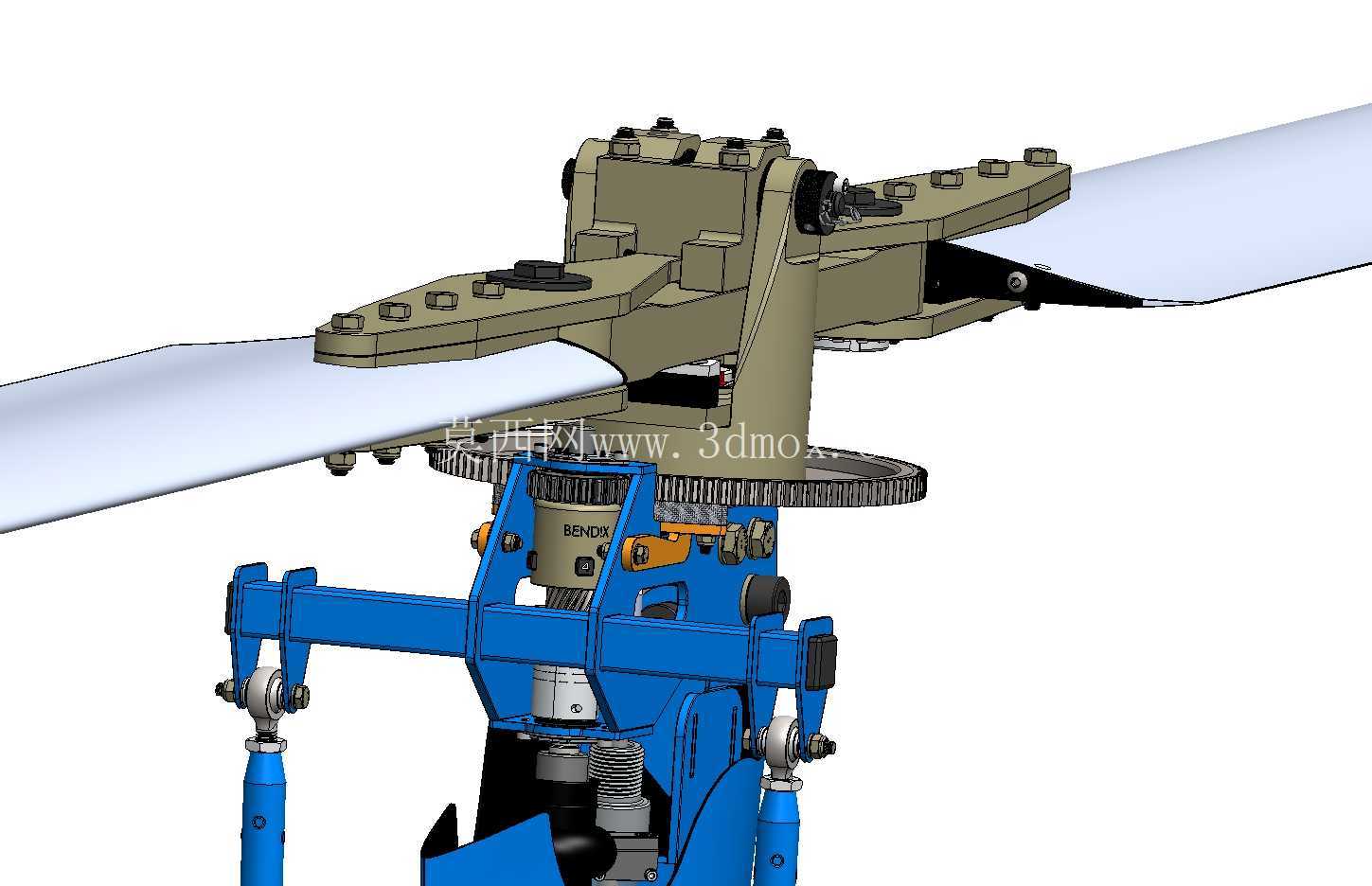

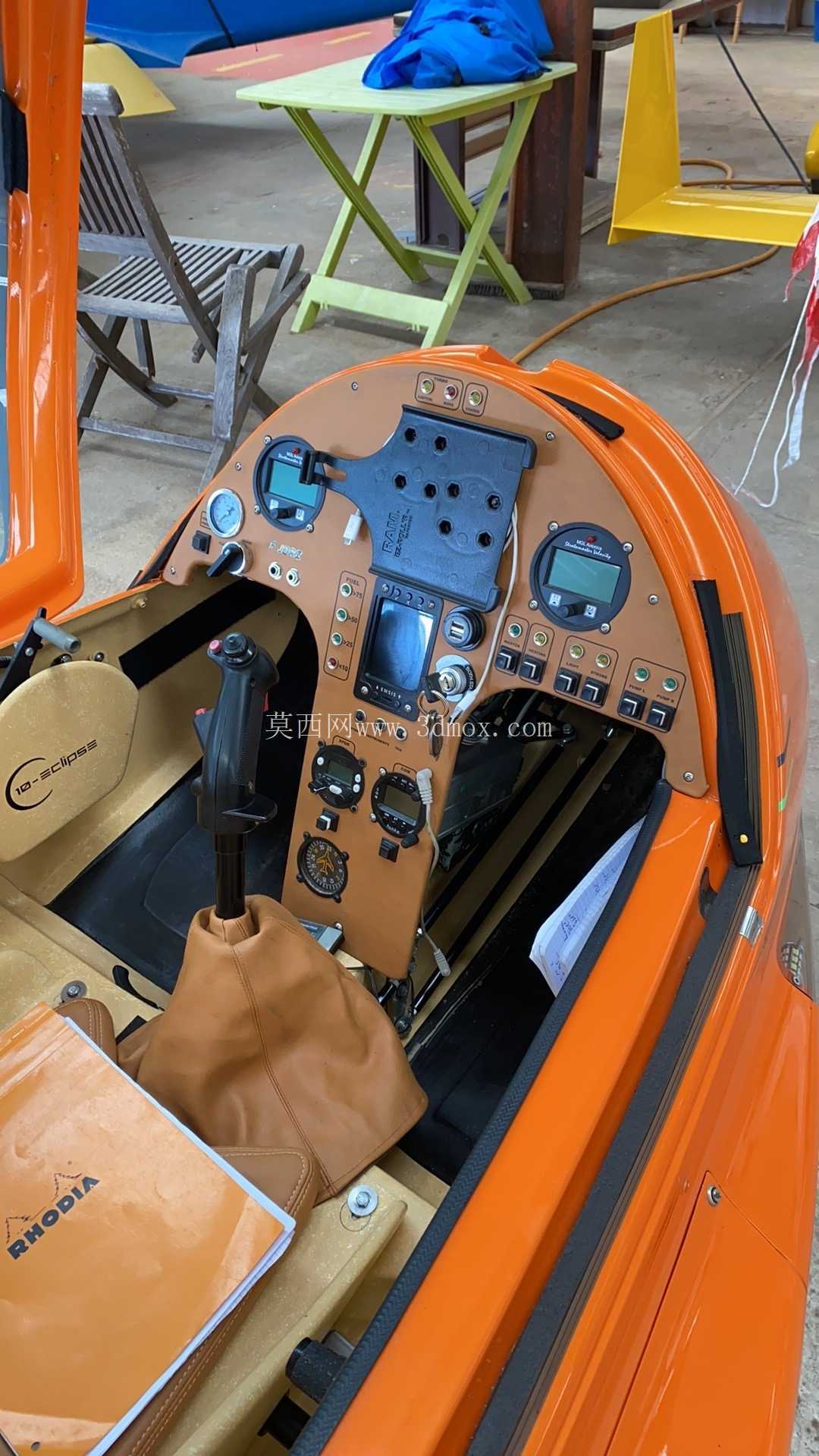

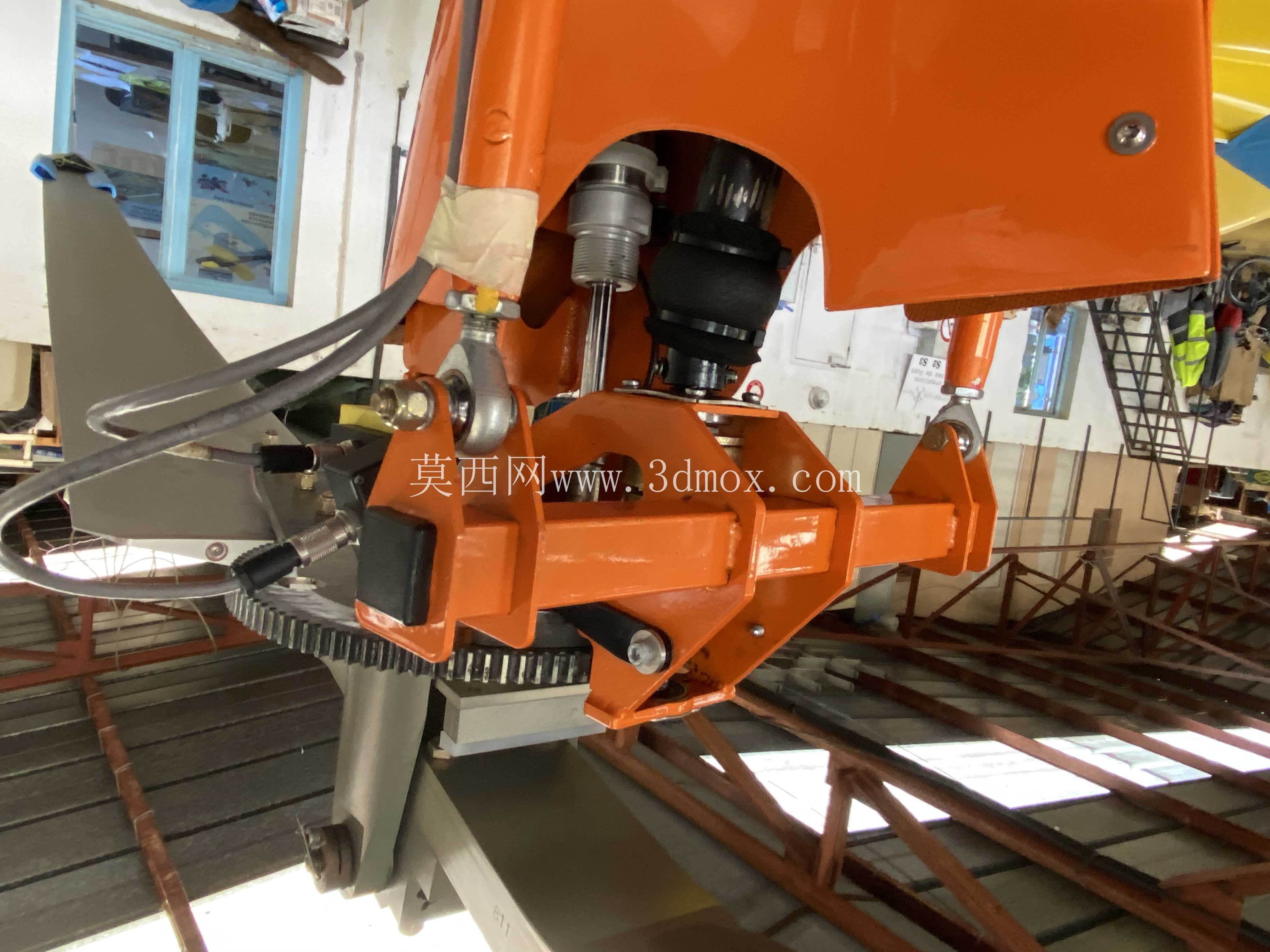

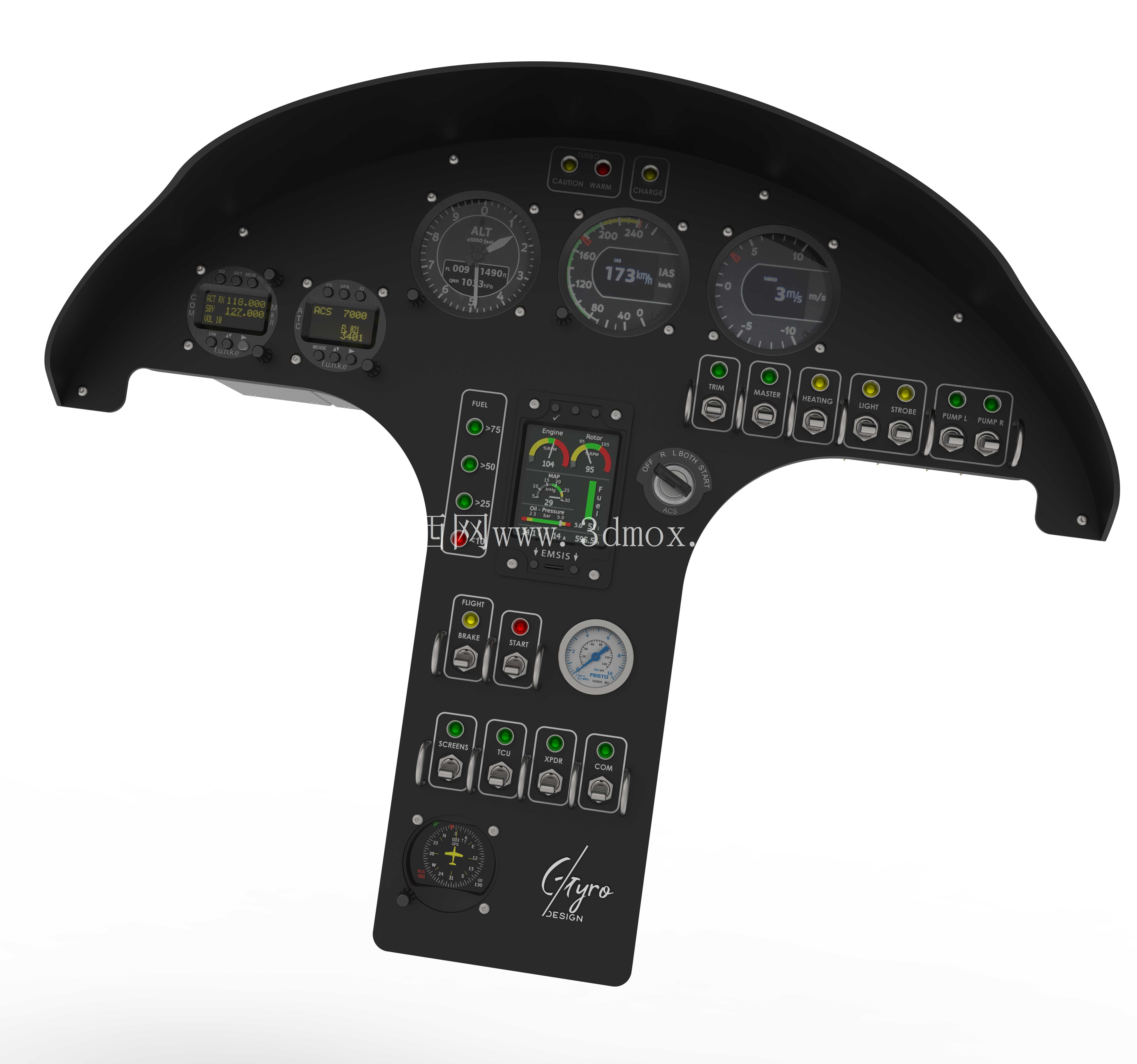

整个三维模型完整还原了机型的内外结构细节，包括旋翼的铰接结构、操纵系统的传动路径、起落架的缓冲结构、燃油箱的安装定位、座舱内部的座椅与操纵件布局，可直接用于结构干涉检查、气动仿真前置验证、零部件加工图纸输出、装配工艺模拟等工程环节，为自转旋翼机的实体试制提供完整的三维数模支撑。建模过程中对各个运动部件的活动行程做了限位约束模拟，可直接在三维环境中验证旋翼倾转、舱盖开合、起落架缓冲、操纵机构动作的行程合理性，提前排查结构干涉问题，减少实体试制阶段的设计变更次数。
