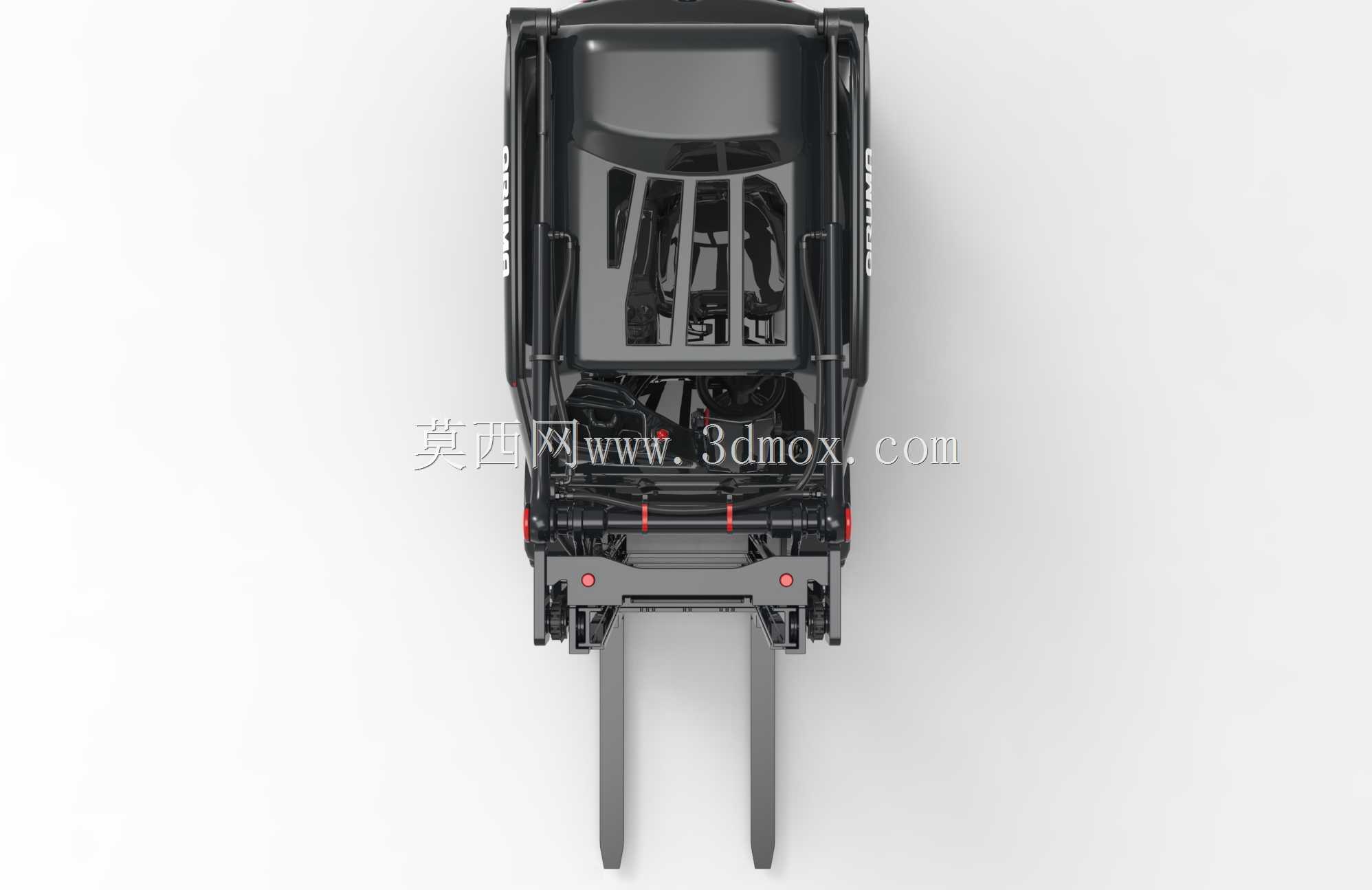

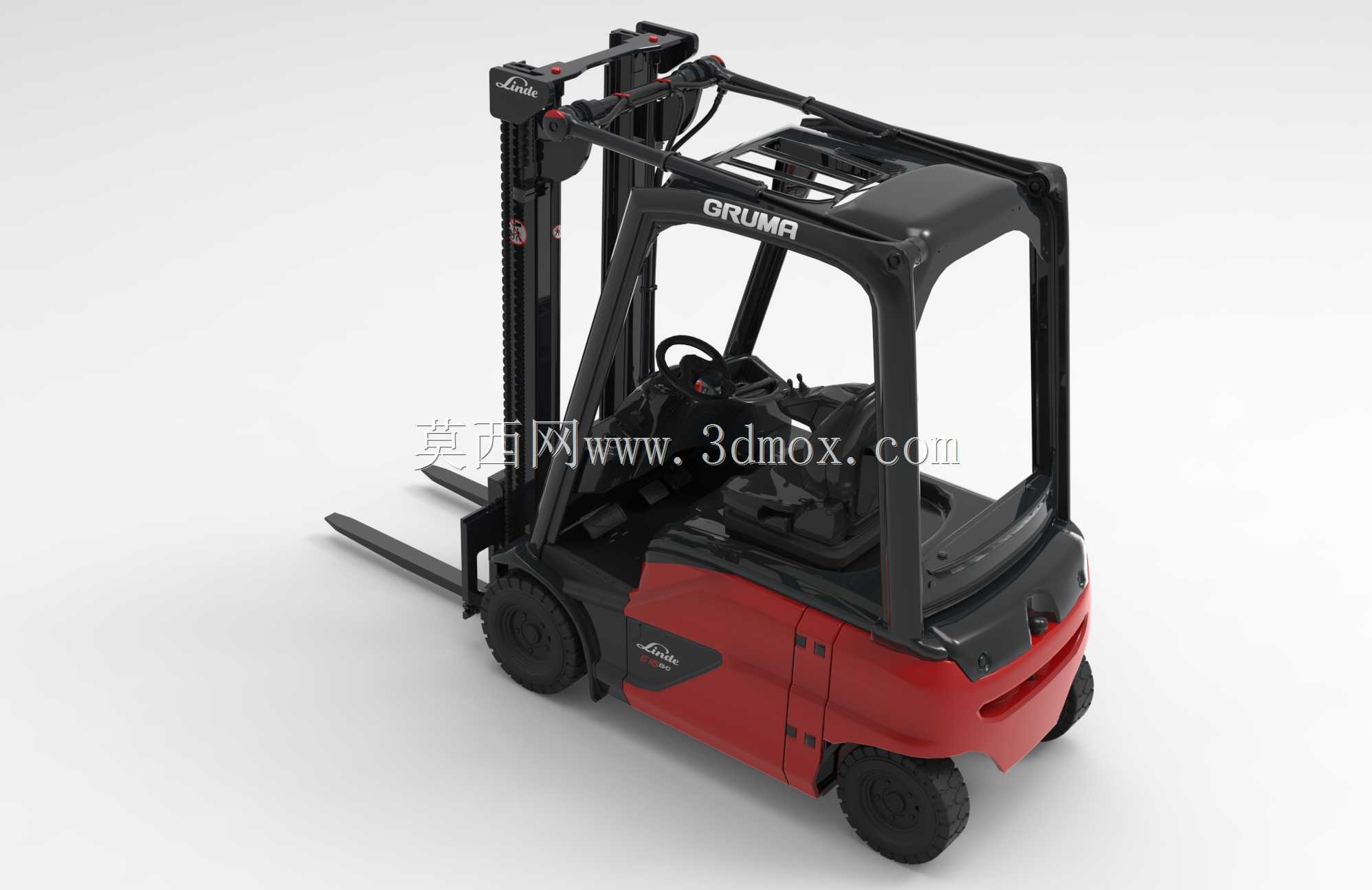

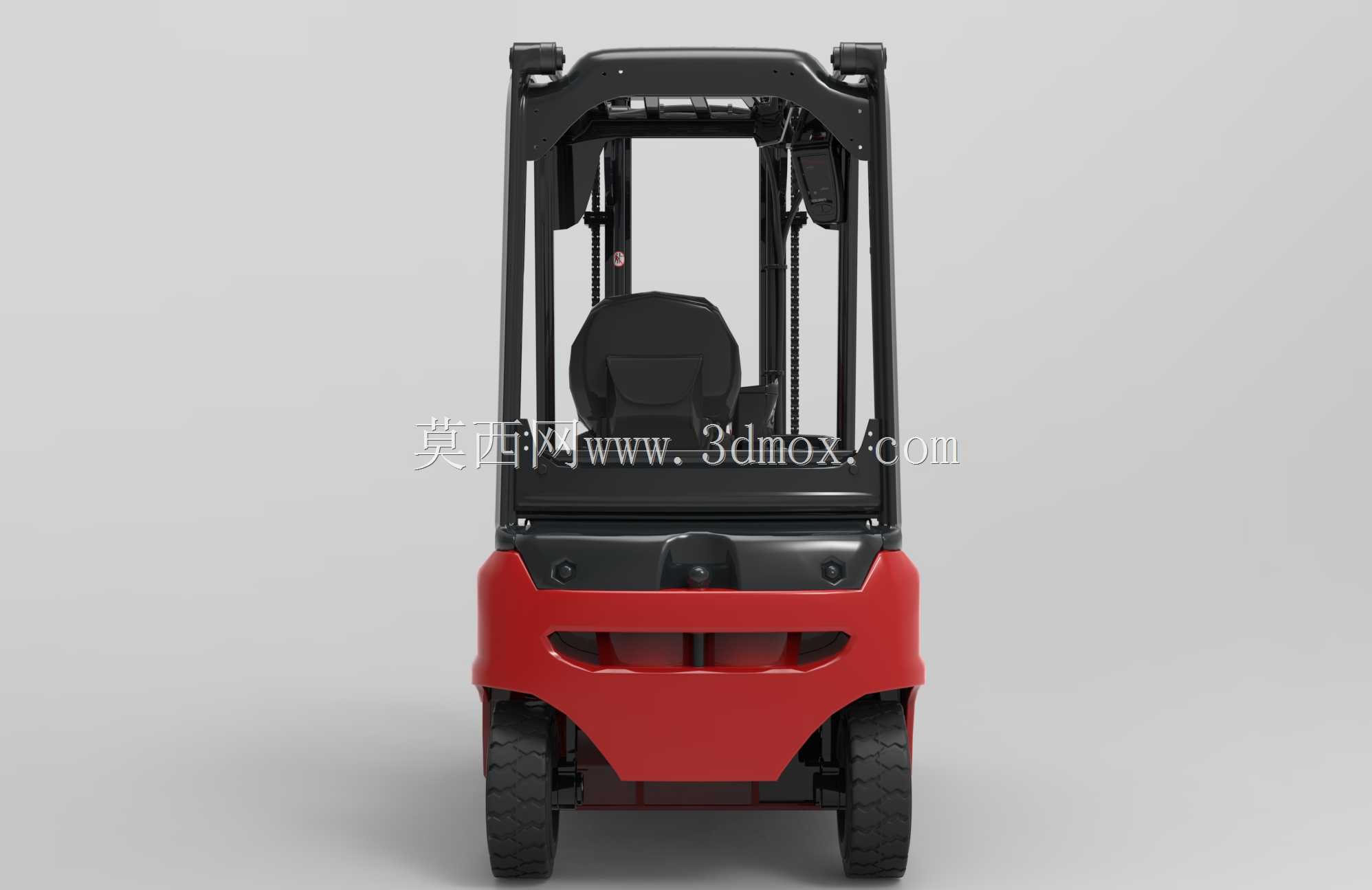

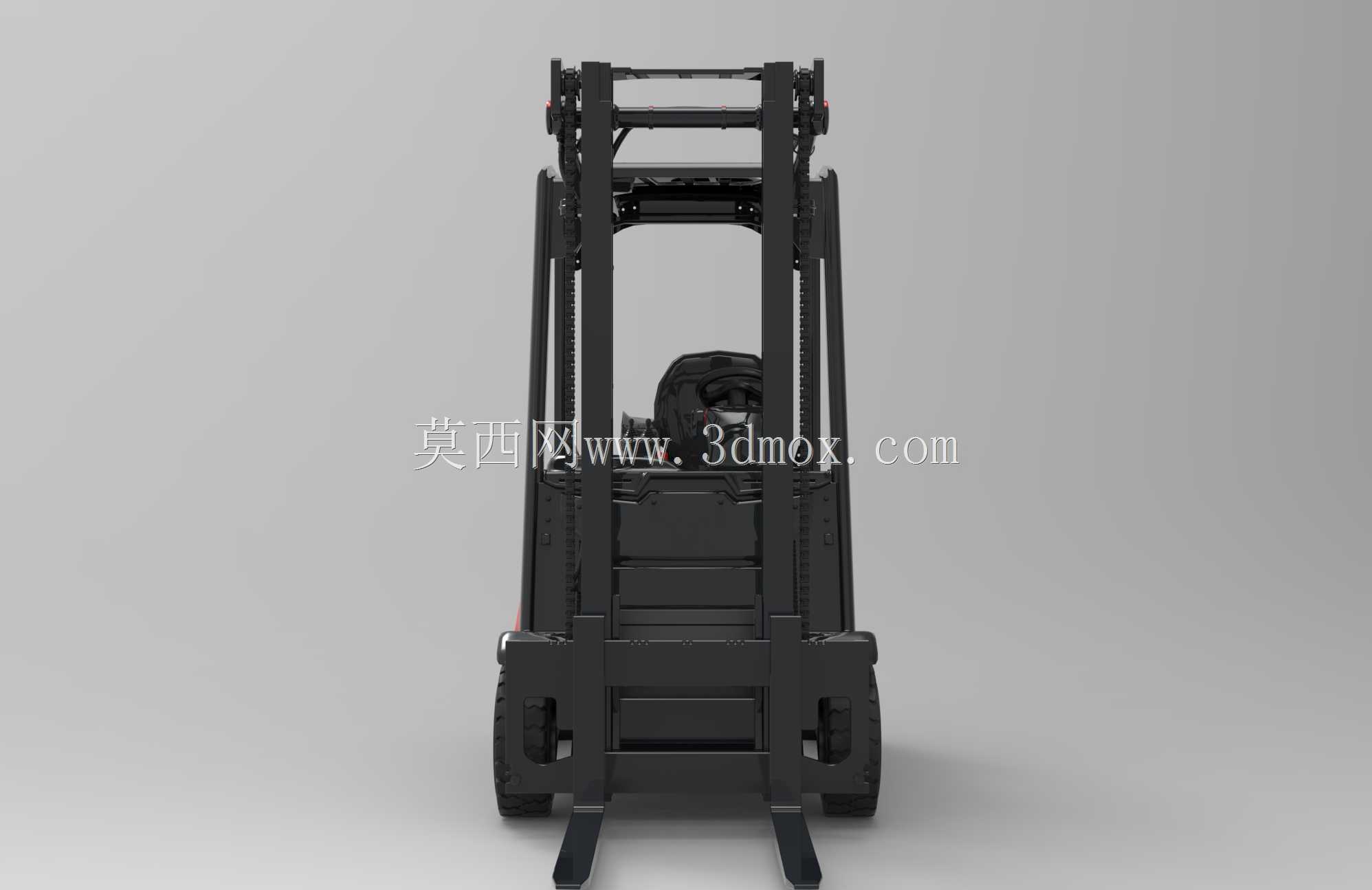

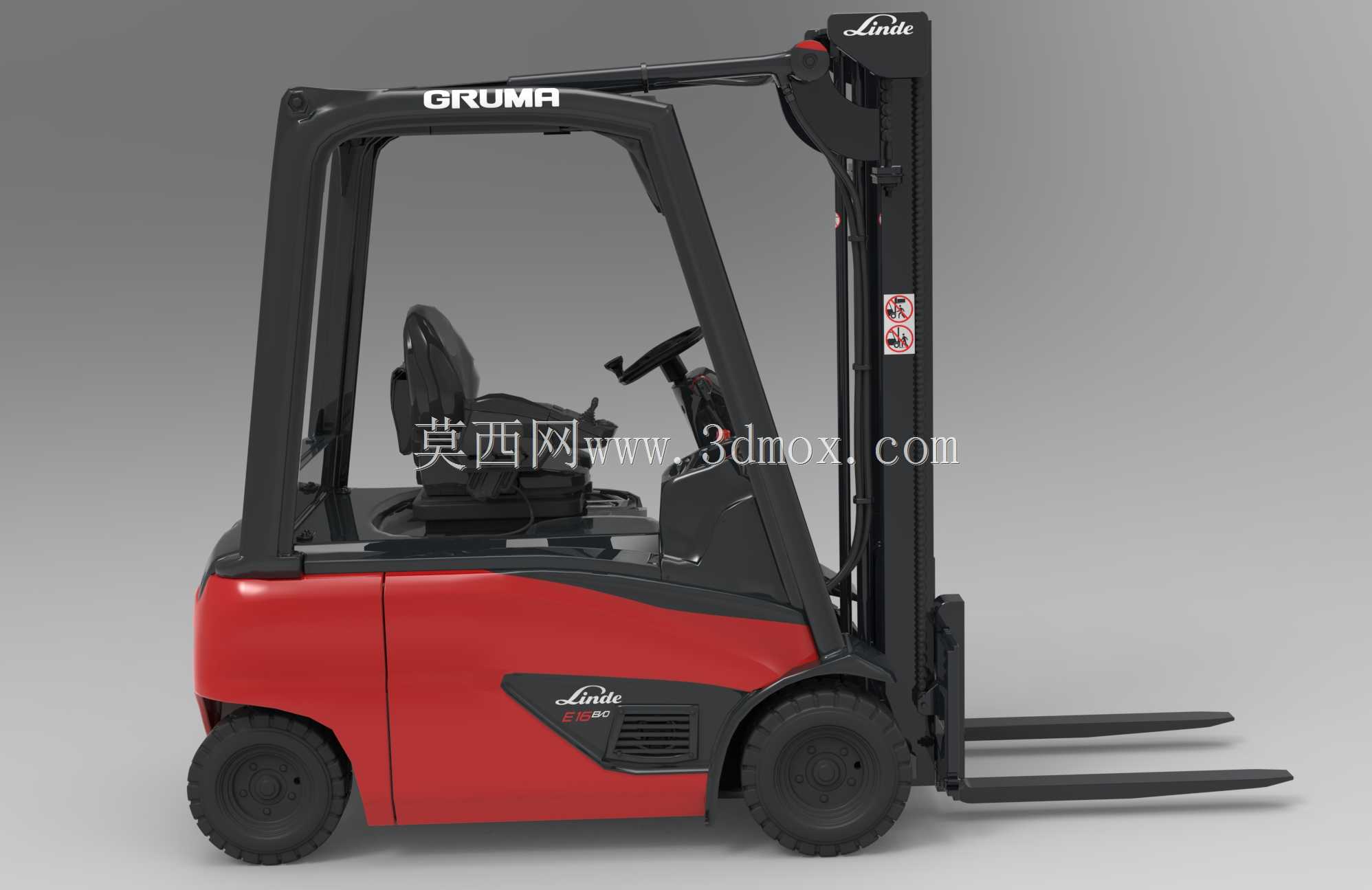

林德E16电动平衡重式叉车三维结构

　　这款电动平衡重式叉车的三维结构还原，完全围绕厂内仓储物流的实际作业需求搭建，覆盖从零部件装配边界到整机作业姿态的全维度结构表达。从应用场景来看，这类1.6吨级电动叉车主要服务于室内仓储、轻工制造车间、医药食品库区等对尾气排放、噪音控制有严格要求的物料转运场景，可完成标准托盘货物的堆垛、装卸、短距离转运作业，适配1.6吨额定载荷下的3-5米提升高度作业需求，尤其适合通道宽度在3.5米以上的常规仓储库区作业。

　　从功能特性的结构还原来看，模型完整复现了叉车的四大核心功能模块：行走驱动模块、起升液压模块、转向操控模块、车身平衡模块。行走部分采用三支点电动叉车的布局结构，后部单转向轮配合前部双驱动轮的布置，既保证了小转弯半径的作业灵活性，也平衡了前部载荷带来的倾覆力矩；起升模块还原了两级门架的嵌套结构，包含内外门架的导轨配合间隙、起升油缸的安装固定位、货叉架的侧移调节结构、链条传动的绕线路径，所有配合面均保留了实际装配所需的公差间隙，可直接用于运动仿真验证；转向模块还原了方向盘与后部转向轮的连杆传动结构，包含转向桥的摆动铰接位，可模拟叉车在不平整地面的轮胎贴合状态；车身部分完整还原了蓄电池舱的安装空间、配重块的布置位置、护顶架的防护结构、座椅与操控踏板的人机工程布局，所有部件的安装边界均与实物保持一致。

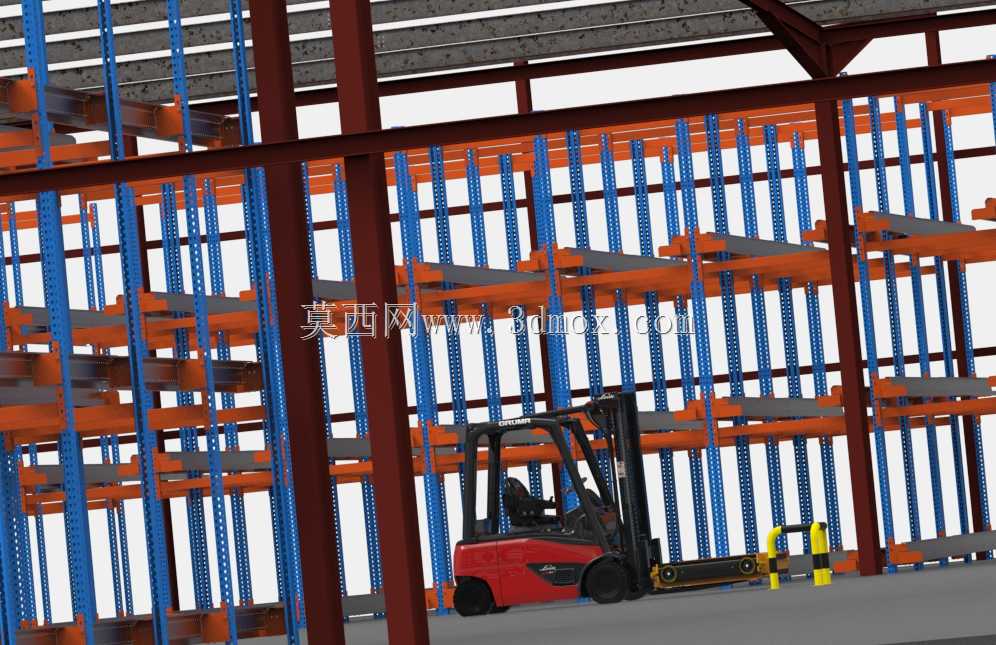

　　设计思路上，整个模型的搭建遵循从整机布局到零件拆分的正向设计逻辑，先确定额定载荷、载荷中心距、轴距、轮距这些核心参数的边界：1.6吨额定载荷对应的载荷中心距为500mm，轴距设置为1350mm左右，前轮轮距控制在900mm区间，保证最小转弯半径控制在1.8米以内，适配窄通道作业需求。在部件建模过程中，优先保证安装接口的准确性，比如门架与前车架的铰接孔位、油缸与门架的固定座尺寸、轮胎与轮辋的配合尺寸、护顶架与车架的连接点位，这些位置的尺寸精度直接决定模型是否可用于后续的结构改制、配件适配工作。外形尺寸上，整机总长（不含货叉）控制在1900mm左右，总宽1050mm，护顶架高度2100mm，作业时门架最大起升高度下的整机高度不超过4.8米，这些尺寸边界完全匹配常规仓储库区的通道宽度、货架层高、消防通道的通行要求，可直接用于仓储布局规划的仿真验证。

　　从结构细节来看，模型还还原了实车上的安全标识布置、操作面板的按键布局、座椅的调节行程、踏板的踩踏角度这些人机相关的结构细节，甚至包含了后轮转向的角度限位、货叉的上下限位块、液压管路的排布走向这些容易被忽略的结构部分，没有做过度的外观简化，保证结构完整性的同时，也保留了工程应用所需的所有装配参考信息。对于需要做仓储物流仿真、叉车结构改制、配件开发的从业者来说，这个模型的结构精度完全可以满足前期方案验证、干涉检查、运动模拟的需求，不需要再做大量的结构补全工作，可直接导入各类三维软件进行后续的二次开发或者仿真计算。
