双电控气动电磁阀集成阀组三维结构

在自动化气动控制回路的搭建过程中，集成式双电控电磁阀阀组是气路动力分配的核心执行部件，这类元件广泛应用于轻工包装生产线、小型自动化装配工位、非标检测设备的气路控制单元中，替代传统分散式阀件安装的冗余结构，大幅压缩气路排布的占用空间。从实际工程应用来看，这类双电控阀组主要负责两路独立气动执行元件的方向控制，可实现气缸的双向保持动作，相比单电控弹簧复位阀，在断电状态下能够保持阀芯当前位置，避免工位执行机构误动作带来的工装碰撞风险，尤其适合需要中途保持工位状态的半自动装配工序。

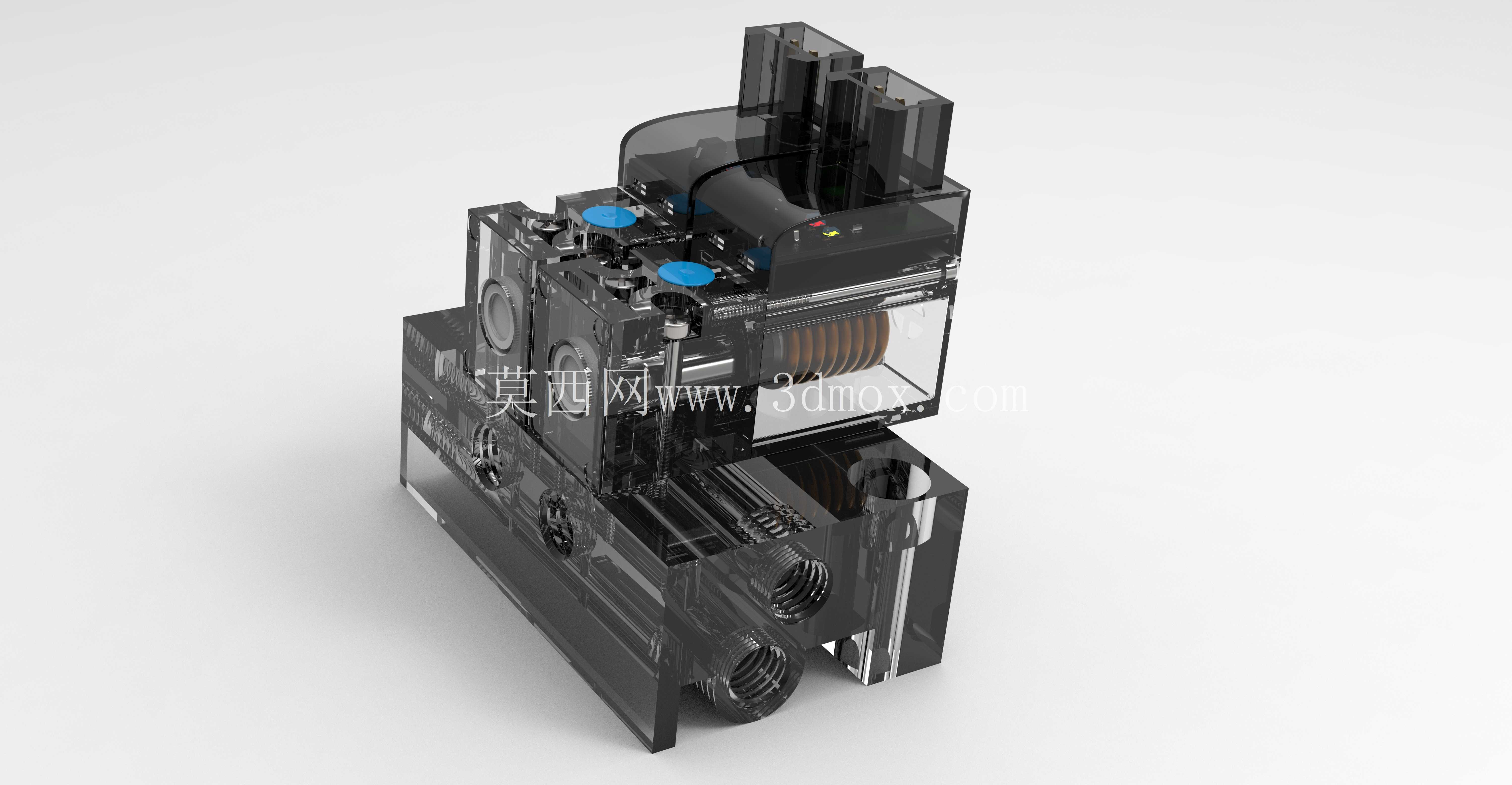

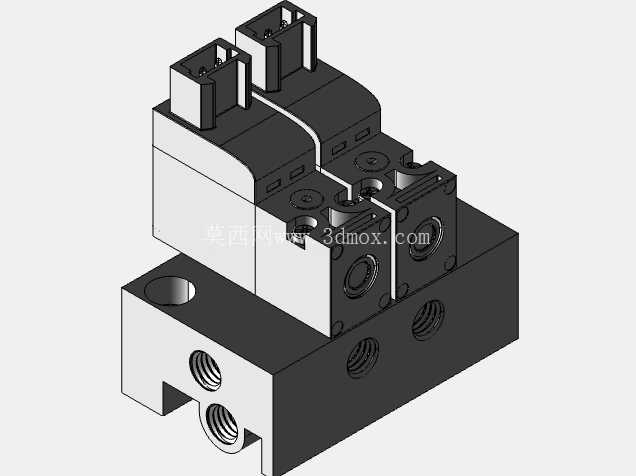

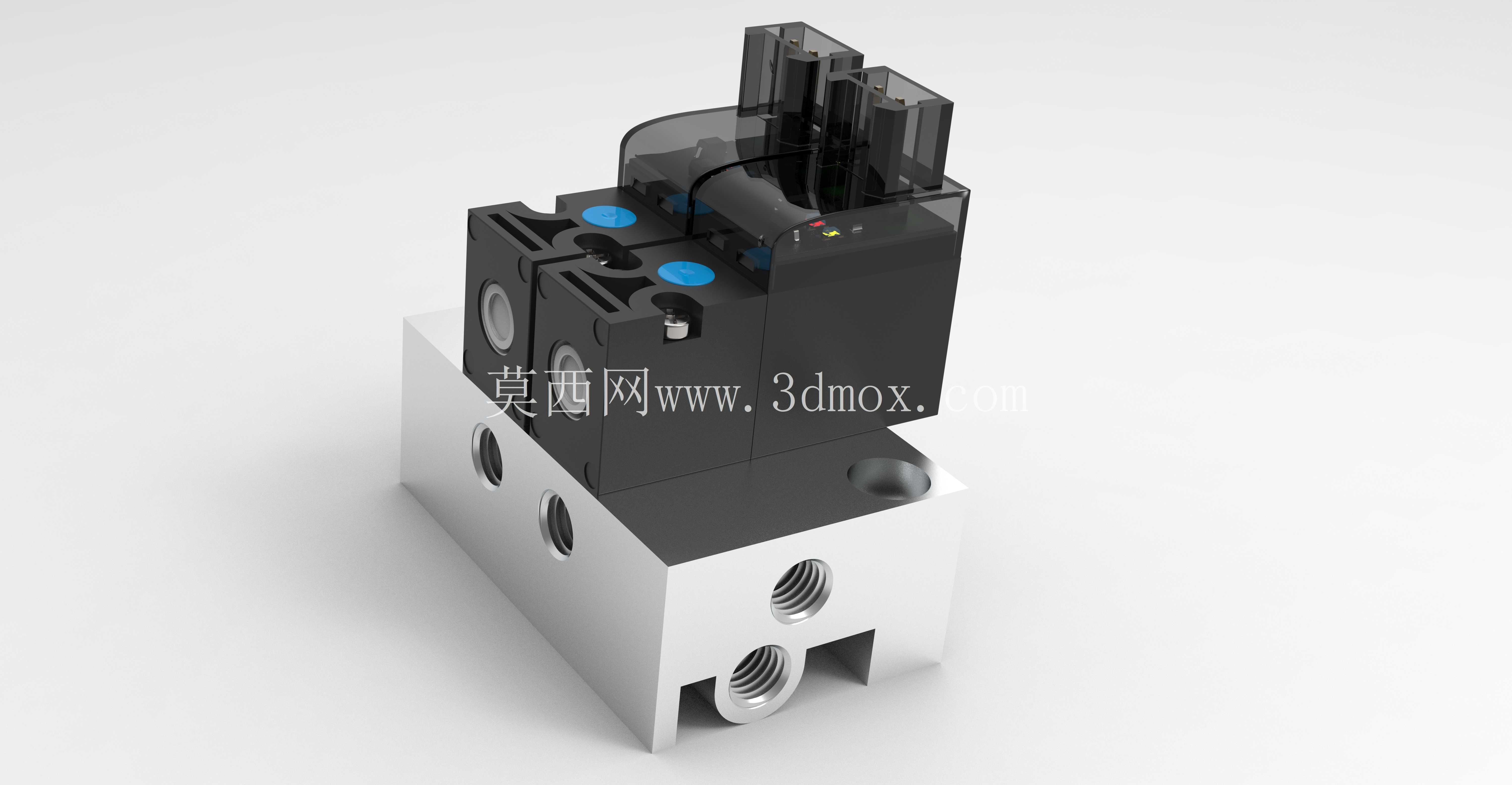

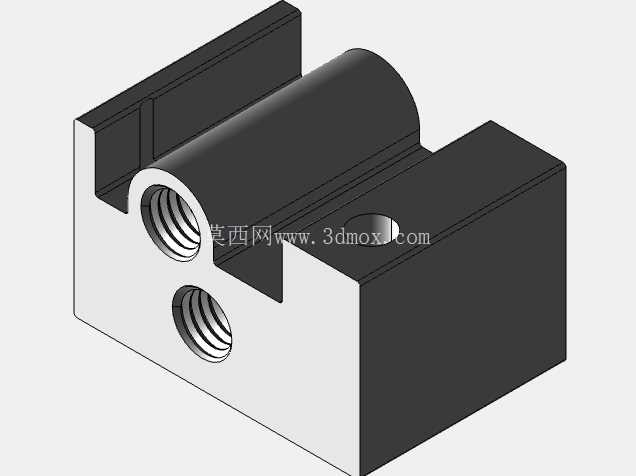

从结构设计逻辑来看，该阀组采用阀岛式集成设计思路，将两个独立的二位五通电磁阀阀芯单元集成在同一块铝合金汇流板上，汇流板内部直接加工出公共进气腔、公共排气腔以及对应每一路阀的工作气路通道，省去了传统分散安装时阀件之间的外接气管与接头，不仅减少了气路接头泄漏点的数量，也将整体安装空间压缩了近40%。汇流板底部设计有标准内螺纹气口，分别对应公共进气口、两路工作输出口以及两个独立排气口，螺纹规格适配常规气动系统通用的快插接头，无需额外转接件即可完成气路连接。阀组上部的电磁驱动单元采用透明防护外壳设计，既可以直观观察阀芯动作状态与内部指示灯的工作情况，也能阻挡车间环境中的粉尘、切削液飞溅进入电磁线圈间隙，提升元件在复杂车间环境下的运行稳定性。

在安装边界设计上，汇流板的安装孔位采用对称排布设计，可兼容横向与纵向两种安装方向，安装孔间距符合常规气动阀组的通用安装尺寸规范，能够直接替换同规格的传统分散式阀组，无需对设备安装板进行二次打孔修改。电磁线圈的接线端设置在阀组上部侧面，接线端子采用插拔式结构，接线时无需拆卸阀组主体即可完成线路连接，后期维护更换线圈时也不需要拆解气路部分，大幅降低现场维护的工时消耗。阀芯部分采用硬质阳极氧化铝合金阀体配合密封件结构，阀芯与阀套之间的配合间隙控制在微米级，既保证阀芯动作的顺滑性，也能在0.15-0.8MPa的常规气动系统工作压力下实现零泄漏密封。阀组上设置的手动调试按钮，可在设备断电调试阶段直接手动推动阀芯换向，方便调试人员单独测试每一路气缸的动作行程，不需要接通气源与电源即可完成初步的工位动作校验。

从气路设计的合理性来看，汇流板内部的气路通道采用圆弧过渡结构，避免直角气路带来的气压损失，降低压缩空气在阀组内部的流动噪音，同时公共排气腔的容积经过匹配计算，能够容纳两个阀同时排气时的瞬时气流量，避免排气背压过高导致阀芯动作迟缓。电磁线圈的功耗控制在低功耗区间，长时间通电运行时线圈温升控制在安全范围内，不会因为持续发热导致周边气管老化加速，适配设备长时间连续运行的工况需求。在实际选型适配过程中，这类集成阀组特别适合安装空间紧凑的小型自动化设备，比如桌面型装配工作站、小型物料分拣单元、实验室气动测试工装等场景，相比传统的分立阀件组装方案，集成阀组的装配工时能够缩短60%以上，同时因为减少了外接接头数量，气路系统的故障点也相应减少，提升整套气动系统的长期运行可靠性。设计过程中需要重点关注汇流板内部气路的壁厚控制，既要保证气路通流面积满足流量需求，也要保证阀组安装面的平面度，避免阀件安装后因为密封面不平导致的漏气问题，同时电磁线圈与阀体之间的密封结构需要考虑车间温差变化带来的热胀冷缩影响，保证在不同环境温度下都能实现可靠密封。
