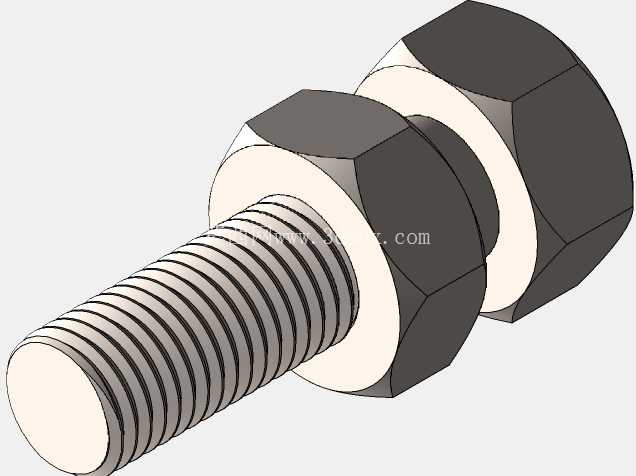

M12外六角螺栓配套螺母紧固组件

在各类机械结构的连接场景中，螺纹紧固件是应用覆盖范围最广的基础零件，小到民用家电的壳体拼接，大到重型工程机械的机架装配、输变电塔架的节点固定，都离不开螺栓螺母组合的可靠锁合。这套M12规格的螺栓螺母组件，采用最通用的外六角螺栓搭配六角螺母的组合形式，适配绝大多数常规工业装配场景的连接需求。

从实际使用场景来看，这类M12紧固件常被用于中等载荷的结构连接工位，比如自动化生产线的型材机架拼接、普通机床的外防护板安装、低压配电柜的柜体组装、农用机械的覆盖件固定，甚至民用建筑的轻钢结构节点加固都能见到同规格产品的应用。设计时优先考虑了通用互换性，螺栓的外六角头部尺寸、螺母的对边宽度都严格遵循公制紧固件的通用公差要求，不需要定制专用扳手，普通的19号开口扳手、套筒或者活动扳手都能完成拧紧作业，现场装配的适配性极强，不会出现工具不匹配导致无法安装的问题。

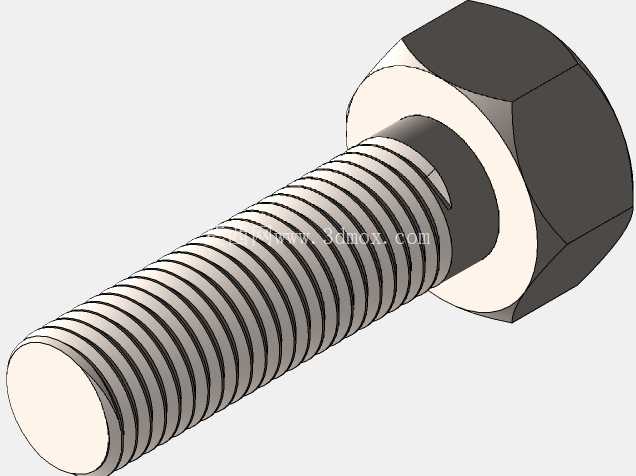

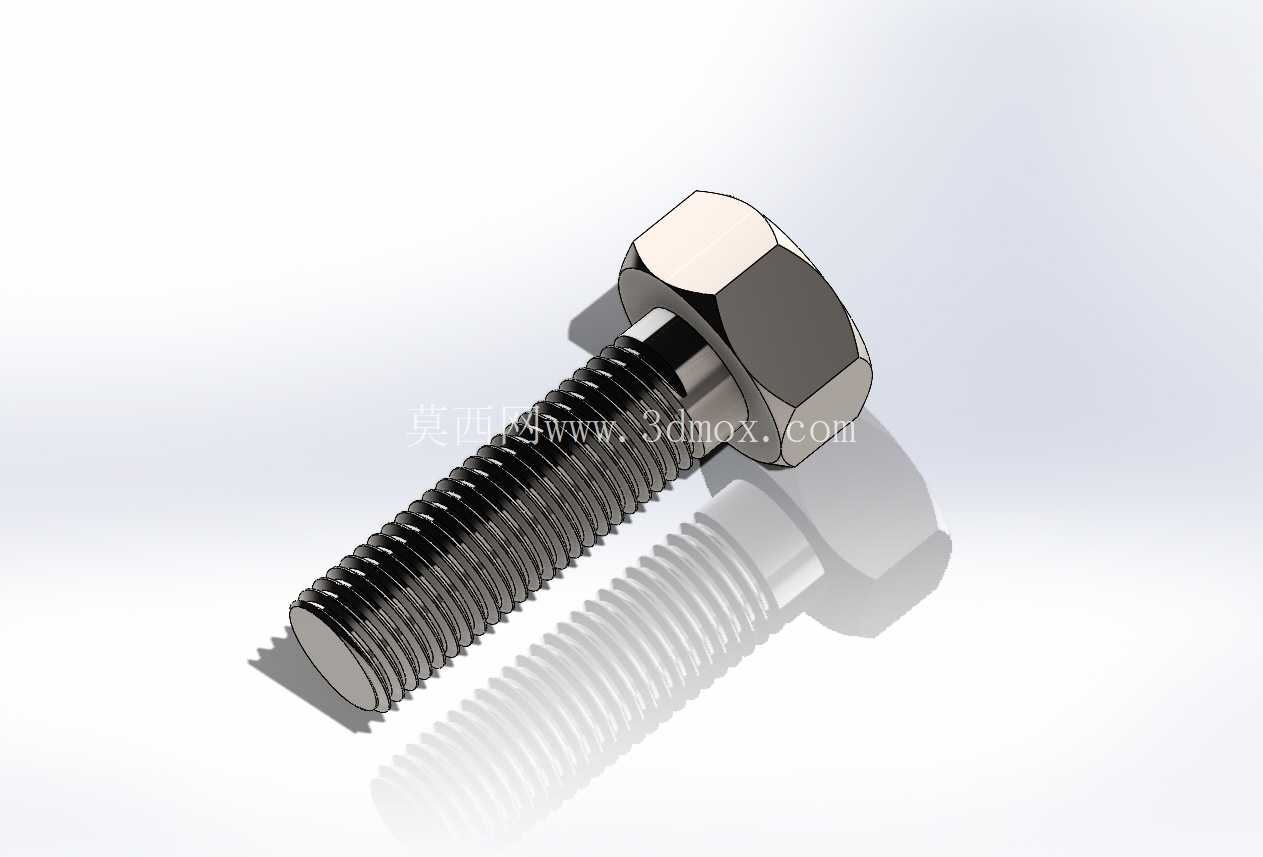

螺栓部分采用全螺纹结构设计，螺杆段从头部下方一直延伸到螺杆末端，这种设计的优势在于可以适配不同厚度的被连接件，不需要严格计算光杆段的长度匹配，当被连接件总厚度在螺栓有效螺纹长度范围内时，都可以通过螺母旋入的深度调整锁紧位置，对于现场装配时的厚度误差容错率更高。螺纹牙型采用标准公制60度三角牙，牙距选用M12规格最常用的1.75mm粗牙，粗牙螺纹的优势在于旋合速度快，单圈旋入的轴向进给量大，装配效率更高，同时粗牙的牙型强度更高，在承受轴向拉力和横向剪切力的时候，不容易出现滑牙、脱扣的问题，适合大多数没有特殊防松要求的常规连接场景。

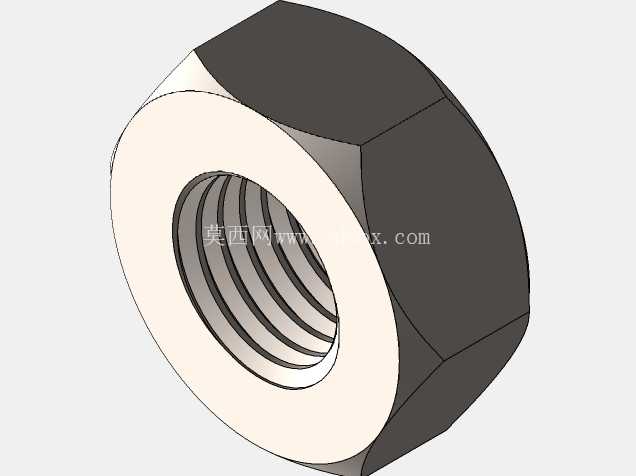

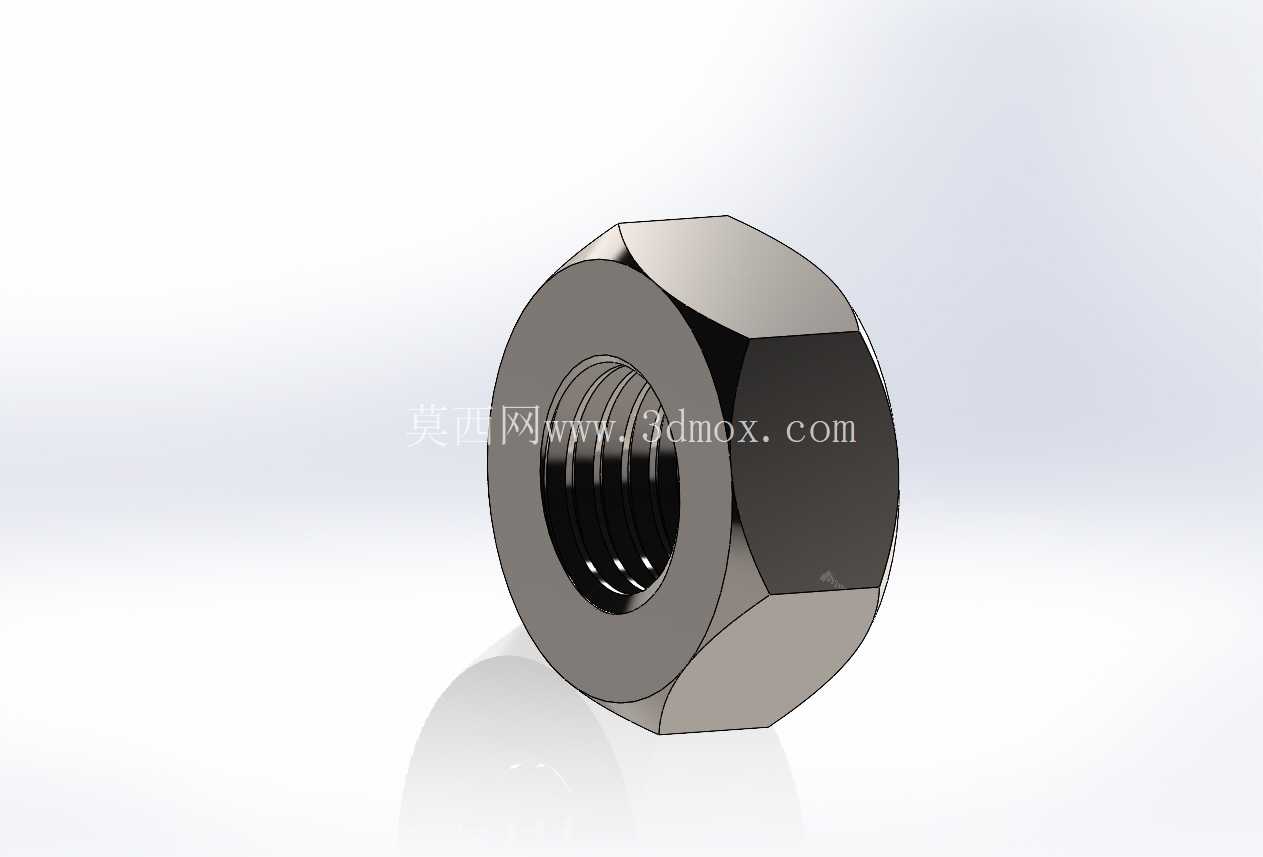

螺母部分采用标准六角外形，厚度符合普通级六角螺母的尺寸规范，内螺纹和螺栓的外螺纹公差带采用间隙配合，既保证手动可以顺畅旋入，不会出现卡滞、咬死的问题，又能保证旋合后螺纹接触面的贴合度足够，锁紧后不会出现过大的配合间隙。在安装边界上，这套M12螺栓螺母组件需要预留的扳手操作空间也有明确的适配范围：螺栓头部外侧需要预留至少25mm的径向操作空间，方便套筒或者扳手套入头部完成拧紧，螺母侧同样需要预留对应的操作空间；轴向方向上，螺栓穿出螺母后需要预留至少2-3个牙距的外露长度，也就是3-5mm左右的螺杆外露，保证螺纹完全旋合，避免出现螺纹旋入长度不足导致的连接强度下降问题。

从功能特性来看，这套紧固件组合可以同时承受轴向的拉伸载荷和径向的剪切载荷，当两个被连接件需要紧密贴合、不允许出现相对位移的时候，只需要在螺栓和螺母之间加装平垫片增大接触面积，再搭配弹簧垫片或者止退垫片，就可以实现中等振动工况下的防松锁紧，不需要额外定制特殊结构的紧固件。设计建模的时候，螺纹部分做了真实的牙型还原，不是简单的贴图示意，不管是做装配干涉检查，还是做连接结构的受力仿真，都可以直接调用模型完成装配，不需要再额外修正螺纹部分的配合尺寸。螺栓头部的倒角、螺母端部的倒角都按照实际加工工艺做了还原，头部下方的支撑面也做了平面度的细节处理，和被连接件表面接触的时候不会出现应力集中的问题，和实际生产中使用的标准件外形完全一致。

很多结构设计新手在做装配的时候，经常会忽略紧固件的安装空间预留，要么是扳手伸不进去无法拧紧，要么是螺栓长度选的不合适导致外露过长或者旋入深度不足，这套模型在建模的时候就严格按照实际安装尺寸做了边界还原，调用的时候可以直接参考模型的外形尺寸预留安装位，不需要再反复查标准手册核对尺寸。比如在做铝型材机架设计的时候，M12规格的螺栓通常搭配4040或者4545系列的重型铝型材使用，连接的时候螺栓头可以埋入型材的槽道内，外侧用螺母锁紧，模型的头部尺寸刚好和型材槽道的宽度匹配，不会出现头部卡不进槽道的问题。在做钣金设备的外壳连接时，只需要在钣金件上预先冲13mm的穿栓孔，就可以顺利穿过螺栓，搭配平垫之后锁紧力可以均匀分布在钣金表面，不会把钣金压出凹陷。

不同于一些特殊定制的非标紧固件，这套M12螺栓螺母属于完全标准化的通用件，市场采购渠道非常广泛，不管是国标碳钢镀锌的普通级产品，还是不锈钢304、316材质的防腐级产品，甚至高强度8.8级、12.9级的重载级产品，都有完全统一的外形安装尺寸，设计选型的时候只需要根据实际载荷工况、使用环境的防腐要求选择对应的材质和强度等级即可，不需要修改安装孔位和操作空间的设计，通用性极强。建模的时候也充分考虑了不同场景的调用需求，螺栓和螺母是两个独立的零件，可以分开调用，也可以装配在一起作为组件调用，不管是做整机的装配BOM导出，还是做爆炸视图的装配演示，都可以直接使用，不需要再拆分零件。
