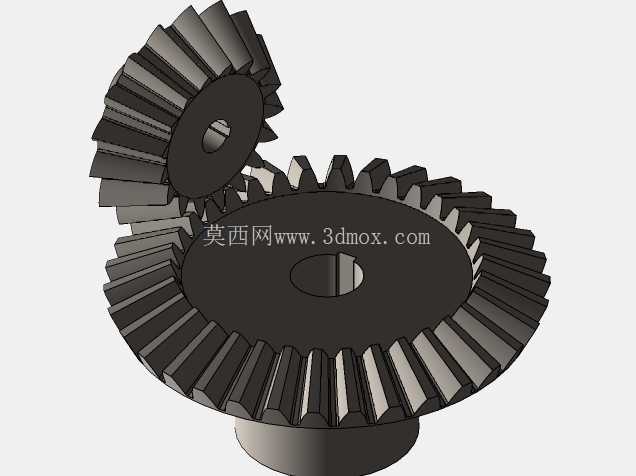

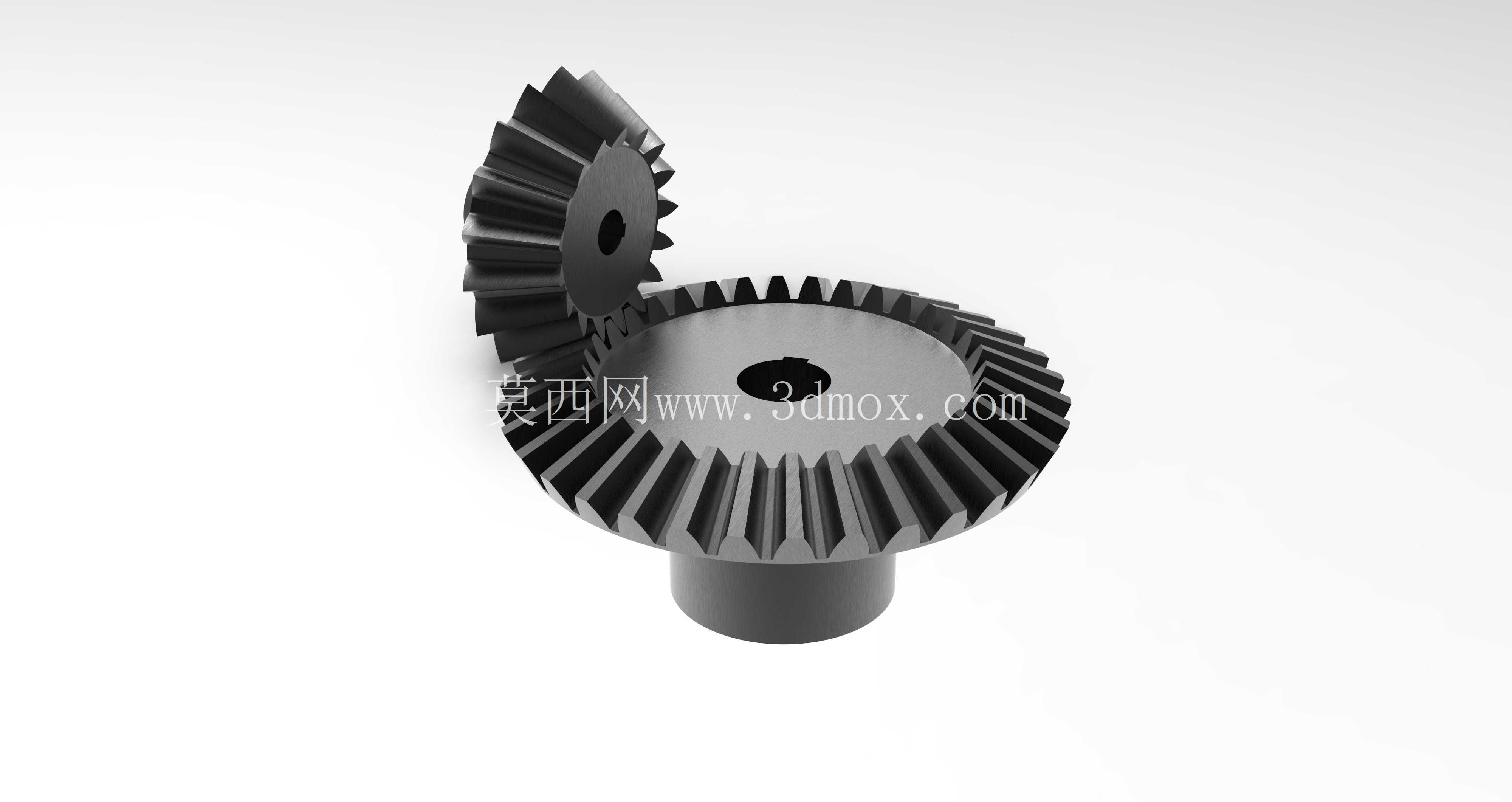

相交轴传动用直齿锥齿轮啮合结构

项目分类:齿轮 发布时间:2026-05-21 ID:1149609
  • 相交轴传动用直齿锥齿轮啮合结构
  • 相交轴传动用直齿锥齿轮啮合结构

在各类需要实现相交轴动力传递的机械结构中,直齿锥齿轮始终是应用占比极高的基础传动部件,常见于差速机构、机床主轴转向模块、小型农机传动箱、轻工设备的动力换向单元中,这类传动副的核心作用是在两轴轴线呈90度相交的布局下,完成旋转动力的转向传输,同时可根据齿数比的匹配实现指定范围的减速或增速传动,适配不同工况下的扭矩与转速输出需求。

这套啮合结构采用标准直齿锥齿形设计,齿向沿锥面母线方向分布,相比螺旋锥齿轮,直齿结构的加工门槛更低,装配调整难度更小,在转速不超过1500r/min、传动载荷平稳无强冲击的场景下,完全可以满足长期运行的可靠性要求。设计过程中首先确定的是两轴的相交定位基准,两个齿轮的节锥顶点必须严格重合,这是保证齿面正确啮合、避免偏载磨损的核心前提,节锥角的参数匹配直接对应两轴的交角,常规正交布局下两个齿轮的节锥角之和为90度,可根据实际传动比的需求分配各自的节锥角数值。

从结构细节来看,两个配对齿轮均带轴毂安装位,轴毂中心设置有键槽结构,可通过平键与传动轴实现周向固定,传递额定扭矩,轴毂的端面与安装基准面贴合,可通过轴肩或锁紧螺母实现轴向定位,保证齿轮运行过程中不会发生轴向窜动。齿部参数设计遵循标准渐开线锥齿规范,齿顶间隙、齿侧间隙均预留合理的装配调整余量,避免因加工误差、热胀冷缩导致的卡齿或齿面过度磨损,齿面的接触区控制在齿高中部位置,可保证传动过程中载荷均匀分布在齿面接触区域,降低局部应力集中带来的断齿风险。

安装边界方面,这类锥齿轮副的安装需要严格控制两个轴的轴向位置精度,轴向错位量过大会直接导致齿面接触区偏移,轻则加剧磨损、增大传动噪音,重则出现打齿故障。设计时预留的调整垫片安装位,可在装配过程中通过增减垫片厚度微调齿轮的轴向位置,将齿面接触斑点调整到合格范围。外形尺寸上,大端齿顶圆、节锥距、轴毂外径、安装孔直径的参数均按照通用传动模块的适配范围设计,可直接替换同参数规格的现有锥齿轮副,无需对周边安装结构做额外修改,降低设备维护或改型的成本。

实际应用中,这类直齿锥齿轮副不适合高速重载的连续运行场景,但在中低速、载荷平稳的传动链路中优势明显,比如小型输送线的转角动力传输、手动操作机构的转向传动、小型减速机的换向模块中,直齿锥齿轮的传动效率可达到95%以上,且日常维护仅需定期补充润滑脂即可,无需复杂的保养流程。设计建模过程中,齿形的生成严格按照展成法原理构建,保证齿形的渐开线轮廓精度,啮合仿真验证过程中可观察到连续的齿面接触轨迹,无干涉、卡滞问题,装配后齿侧间隙符合通用传动件的公差要求,可直接用于结构验证、装配模拟或加工出样。

不同于螺旋锥齿轮需要专用设备加工,这类直齿锥齿轮可通过普通铣床搭配分度头完成粗加工,后续经滚齿、剃齿工序即可达到所需的精度等级,小批量生产的成本更低,供货周期更短,对于非极端工况的设备设计来说,是性价比极高的传动方案选择。在结构布局时,需要注意齿轮副的外围预留足够的润滑空间,同时设置挡油或护罩结构,避免润滑脂甩出,同时防止外部粉尘、铁屑进入啮合区域造成齿面磨粒磨损,延长齿轮的使用寿命。
