可拆轮毂单排钢制链轮结构设计

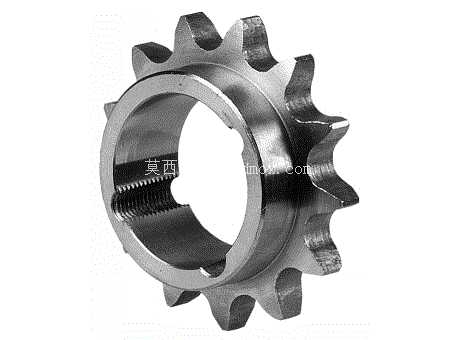

　　齿形部分采用标准短节距滚子链啮合轮廓设计，建模时严格匹配对应链号的滚子直径、节距参数，齿侧间隙控制在合理范围，既保证链条啮入啮出时无卡滞，也能避免间隙过大带来的传动冲击与多边形效应放大问题，在额定转速下运行时，可有效降低链条与齿面的滑动摩擦，延长整套传动副的使用寿命。轮毂部分的可拆卸结构采用同轴定位止口设计，止口配合面的公差选用过渡配合等级，既保证分体装配后齿圈与轮毂的同轴度，避免运转时出现径向跳动导致的链条抖动，也能在拆卸时无需借助大型拉马工具，仅用常规顶丝即可完成分离，适配现场运维的工具条件。在常规链传动系统的运维场景里，整体式链轮往往面临轮毂磨损后需整体拆卸、连带拉拔轴承与轴套的痛点，这款可拆轮毂式单排钢制链轮，正是针对轻工输送线、小型农机传动端、包装设备动力传输单元的高频运维需求设计的结构件。从实际安装边界来看，该链轮的内孔采用键槽配合定位结构，轮毂与齿圈为分体式设计，安装时无需将轴端的轴承、联轴器等周边附件全部拆解，仅需松开轮毂的锁紧结构即可单独更换齿圈部分，能大幅缩短产线停机维护的时长，尤其适配连续生产要求高、运维窗口短的日化、食品包装输送线传动工位。

　　从材质适配的设计逻辑来看，齿圈部分选用中碳钢调制处理的预设结构，齿面可根据实际工况选择高频淬火处理，针对有粉尘、轻度腐蚀的工况，也可在建模阶段预留表面镀层的厚度余量，避免后期处理后出现装配尺寸超差的问题；轮毂部分可选用成本更低的碳素结构钢加工，在非磨损面控制加工成本，平衡零件的使用寿命与制造成本。在外形尺寸的设计考量上，齿顶圆直径根据对应链号与齿数做了参数化关联，建模时可通过修改齿数、节距参数快速生成同系列不同规格的链轮模型，轮毂的轴向宽度根据轴径的受力情况做了匹配，保证键槽的挤压应力在许用范围内，避免大扭矩传动时出现键槽压溃的失效问题。

　　安装端的结构预留了紧定螺钉的定位孔位，可在键连接的基础上增加周向防松保障，适配正反转频繁、启动冲击大的传动工况，比如自动化分拣线的驱动端、小型农机的动力输出端，这类工况下频繁的换向冲击容易导致平键连接出现微动磨损，额外的紧定螺钉可分摊部分周向载荷，提升连接可靠性。从传动布局的适配性来看，这款链轮的齿宽尺寸严格匹配单排链条的内节内宽参数，安装时与双排链轮的轴系布局互不干涉，可在同一根传动轴上根据传动需求灵活搭配不同齿数的链轮，实现不同输送段的速度匹配，无需重新设计轴系的安装空间。

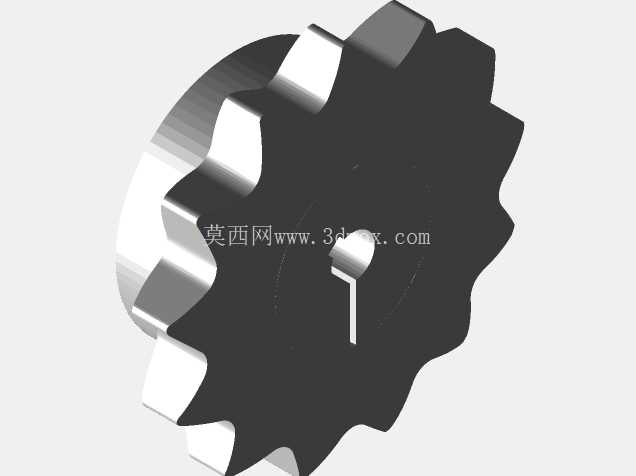

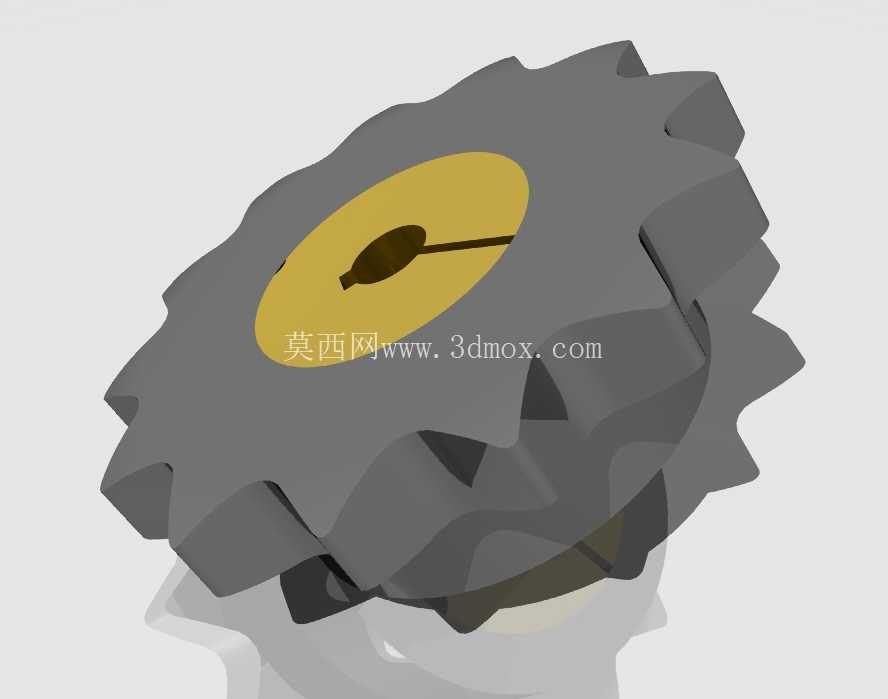

　　在三维建模过程中，齿形的生成采用了参数化草图驱动的方式，每个齿的轮廓都对应标准的三圆弧一直线齿形，保证加工后齿形与链条的啮合接触面积最大化，避免局部应力集中导致的齿面过早点蚀；轮毂上的螺纹孔、键槽特征都做了工程化的倒角处理，既避免装配时锐边划伤操作人员，也能去除加工毛刺带来的装配干涉问题。针对现场安装的对中需求，轮毂端面设计了浅型定位刻线，装配时可快速对齐轴上的标记线，保证链轮与对应从动轮的共面度，减少链条的偏磨问题，这一细节在长距离链传动布局中尤为重要，共面度偏差超过允许值时，链条会出现侧向爬齿、异常磨损的问题，提前在零件上预留对中标记，可大幅降低现场安装的调试难度。
