带M12螺纹的G型夹紧工装结构

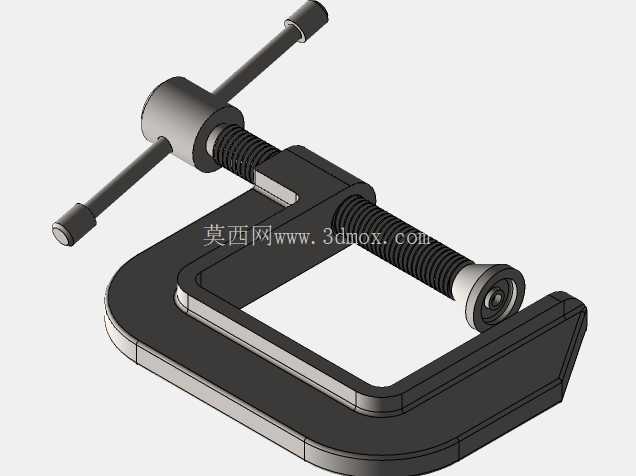

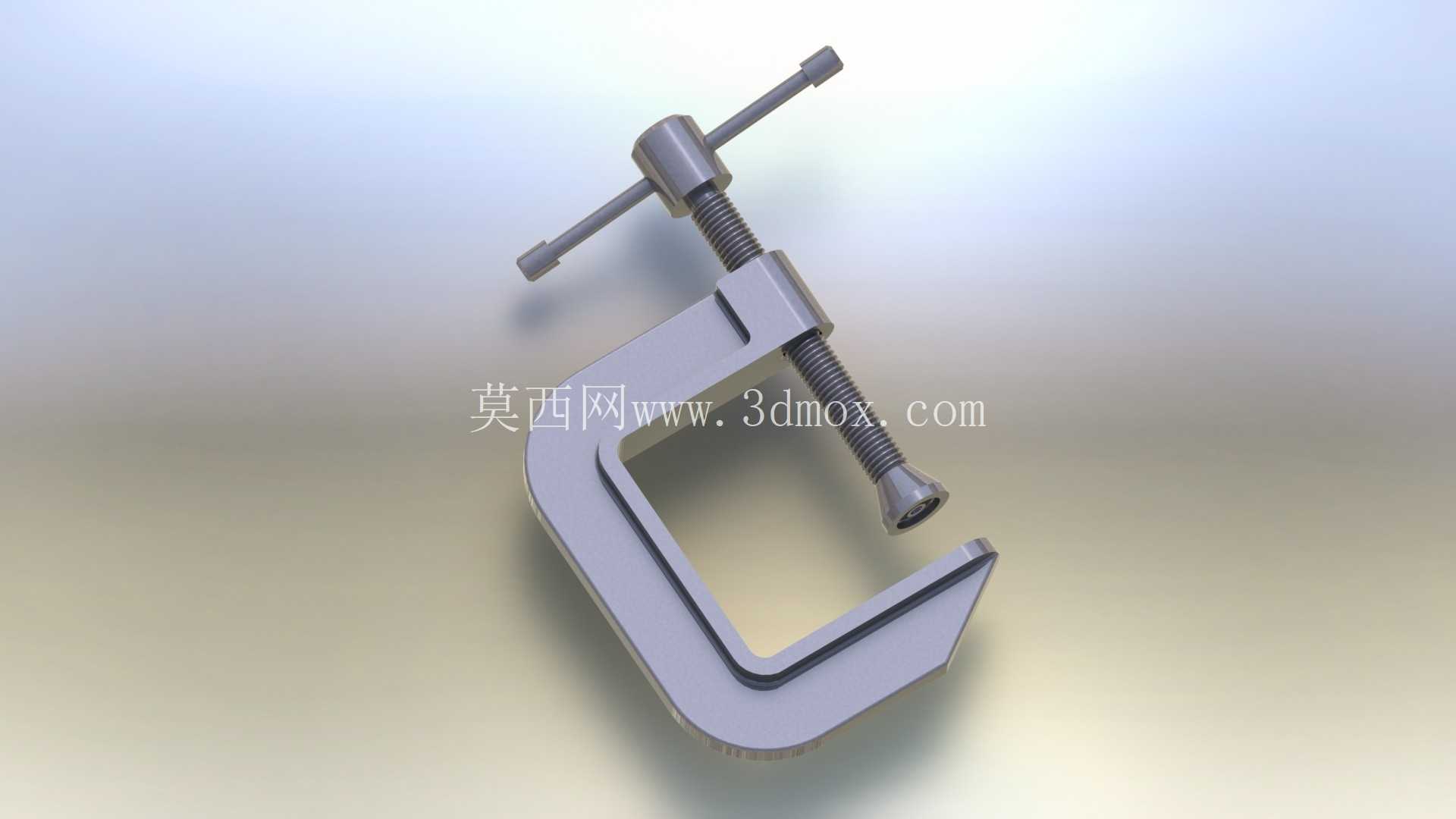

在机械加工、钣金装配、木工拼接、小型工件粘接固定等作业场景里，这类带M12螺纹的G型夹是一线工位上出镜率极高的手动夹持工具，它不需要外接动力源，完全依靠手动操作就能完成工件的临时压紧固定，适配多类零散的小载荷夹持需求。从结构设计逻辑来看，这款G型夹采用了经典的C型开口框架作为主体承载结构，框架整体采用一体式刚性结构设计，开口侧的上下两个承压面保持平行，确保夹持过程中压力可以垂直作用在工件表面，避免出现压偏、滑脱的问题。核心的施力结构采用M12规格的传动螺杆，螺杆一端搭配T型转动手柄，操作人员不需要额外配套扳手，直接用手转动T型手柄就能带动螺杆沿轴向进给，螺杆的顶端做了圆弧压头设计，压头与螺杆本体之间可做小角度自适应转动，当被夹持工件表面存在微小角度偏差时，压头可以自动贴合工件表面，不会因为接触面倾斜导致局部压强过大刮伤工件表面，也能避免夹持力分布不均造成的工件移位。

从实际使用的边界条件来看，这款G型夹的C型框架开口深度与开口高度适配常规厚度的小型工件夹持需求，整体外形紧凑，不会占用过多工位空间，不管是在台钻作业时固定小型待钻孔工件，还是在焊接工位临时固定薄钣金拼接位置，或是在装配环节压紧待粘接的零部件，都能快速完成装夹，操作门槛极低，新入职的一线操作人员不需要经过复杂培训就能上手使用。设计过程中，框架部分的截面尺寸经过受力校核，在螺杆施加额定夹紧力的情况下，框架的变形量控制在极小范围内，不会因为长期受力出现开口扩张、夹持力衰减的问题；螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，耐磨损性能更好，能够承受频繁的正反向转动操作，长期使用也不容易出现滑牙、卡滞的问题。

在实际工位应用中，这类G型夹常和工作台、工装平台配合使用，也可以多个G型夹组合使用，完成长条形工件的多点位压紧固定，相比大型液压、气动夹具，它的灵活性极强，不需要铺设气源、液压管路，也不需要配套动力源，随时拿取就能使用，特别适合零散维修、小批量试制、现场装配等非流水线固定工位的作业需求。T型手柄的长度经过人机工程校核，操作人员用单手握持转动时，不需要施加过大的握力就能输出足够的夹紧力，手柄两端做了圆滑处理，不会在转动过程中划伤操作人员手掌。螺杆尾部的压头采用耐磨材质制作，长期与工件表面接触摩擦也不会出现明显的凹陷、变形，保证夹持接触面的平整度。框架的背部做了加厚处理，对应螺杆安装的螺纹孔位置做了局部加强，避免长期受力导致螺纹孔变形、螺杆卡滞。

从安装适配的角度来说，这款G型夹不需要额外的固定安装结构，使用时直接将C型开口卡在待夹持工件与承载基准面上，转动手柄收紧螺杆即可完成固定，拆卸时只需要反向转动手柄松开螺杆就能直接取下，整个装拆过程只需要数秒时间，能够大幅提升零散作业的效率。在一些临时的工装改造场景中，操作人员还可以根据实际需求在压头位置粘贴橡胶垫、铜垫等软质防护层，用来夹持表面光洁度要求较高的工件，避免压痕损伤工件表面，拓展了工具的适用范围。整体结构没有复杂的传动部件，日常维护只需要定期在螺杆螺纹位置涂抹少量润滑脂，就能保证螺杆转动顺畅，延长整体使用寿命，即使在多粉尘、少量切削液飞溅的加工车间环境中，也能稳定工作，不容易出现故障。
