内外花键直齿圆柱齿轮传动组件设计

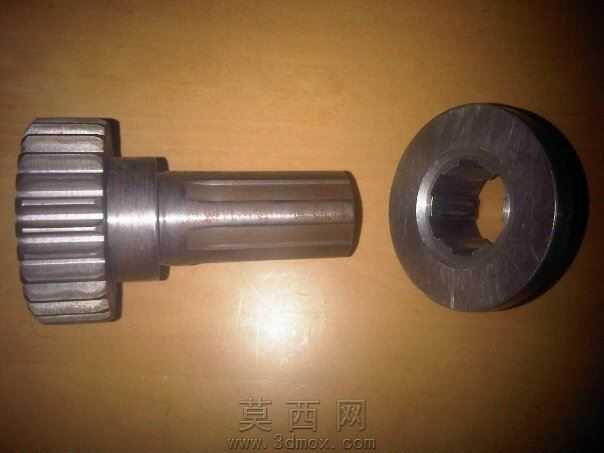

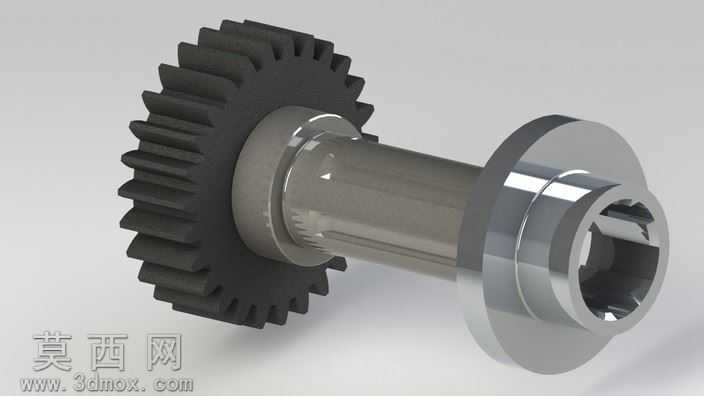

本套传动组件包含带外花键轴段的直齿圆柱齿轮与配套内花键直齿齿轮两个核心零件，建模过程严格遵循机械加工工艺逻辑，以保证模型可直接对接生产加工环节的参数校验需求。建模初期先梳理齿轮传动的核心参数，依据直齿圆柱齿轮的啮合原理确定模数、齿数、压力角等基础齿形参数，通过参数化绘制渐开线齿廓曲线，经拉伸、阵列生成完整轮齿结构，过程中对齿顶圆角、齿根过渡曲面做了精细化处理，避免应力集中的结构缺陷，保证轮齿啮合时的接触强度与传动平稳性。针对花键连接部分，分别完成外花键轴段与内花键齿轮孔的结构建模，严格匹配花键的齿距、齿厚、配合公差要求，保证两个零件装配时花键副的同轴度与传动扭矩的传递能力，轴段部分根据装配需求设计了对应的轴肩定位结构，方便后续装配时的轴承、挡圈等标准件定位。材质设置上参考实际工业齿轮常用的合金结构钢材质，调整金属材质的粗糙度、反光度参数，还原经过机加工、热处理后的金属表面质感，渲染时采用暖调柔光打光，清晰呈现轮齿的啮合面细节、花键的齿形结构以及轴段的加工纹理，直观展示零件的结构特征与加工质感。设计过程中重点考量了齿轮传动的啮合精度与花键连接的装配可靠性，对齿形的渐开线曲面做了连续性校验，保证轮齿啮合时无卡滞、传动比恒定，花键部分的配合间隙控制在合理公差范围内，既保证装配的便利性，又避免传动过程中出现旷量影响传动精度。整套模型完整还原了齿轮与花键复合传动结构的细节特征，可用于机械原理教学演示、传动机构虚拟装配校验、机加工工艺编程参考等场景，结构设计符合通用机械传动部件的设计规范，兼顾了传动性能与加工工艺性的双重需求。
