V型制冷压缩机缸体结构三维设计

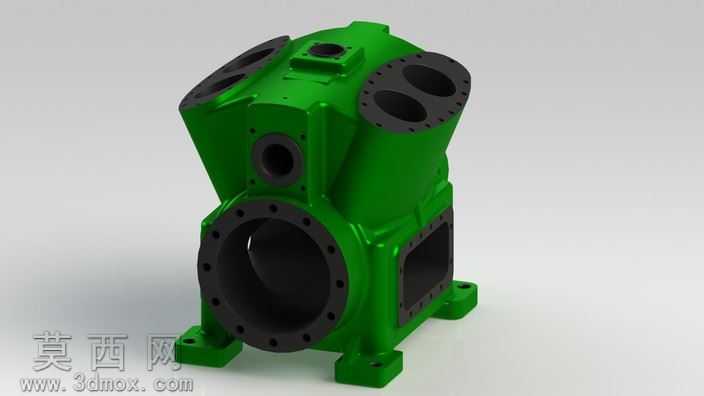

本模型为制冷压缩机核心缸体部件的三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循制冷压缩机的实际结构设计逻辑，先以基准面定位确定V型气缸的夹角角度，再通过拉伸、凸台、切除等基础特征命令搭建主体轮廓，针对缸体上的各类法兰连接面，采用圆周阵列、镜像等高效特征操作保证螺栓孔位的位置精度，所有安装支脚、接口端面的尺寸均参考通用制冷压缩机的行业设计规范设定，确保结构具备实际参考价值。材质渲染阶段，为缸体主体赋予了亮绿色的金属漆面材质，模拟工业压缩机铸件表面的喷涂防护层效果，材质参数调整了适当的粗糙度与环境反射率，还原漆面的半哑光质感；各法兰端面、接口内壁则赋予深灰黑色的金属材质，模拟机加工后的铸铁表面质感，区分出铸件毛坯面与机加工面的视觉差异，支脚与主体的衔接处做了自然的材质过渡，避免渲染效果出现生硬的边界。结构设计上，该缸体采用经典的V型多缸布局，两侧倾斜布置的气缸腔体能够在有限的安装空间内提升压缩机的排量，顶部预留的阀组安装平面、侧面开设的观察检修窗口、底部的四个带安装孔的支撑脚，均按照实际装配需求预留了合理的安装余量，各个法兰端面上的螺栓孔均匀排布，保证连接时的受力均匀，腔体内部的流道走向做了平滑过渡设计，能够减少制冷剂流动时的阻力损失。设计思路围绕制冷压缩机的实际工况需求展开，在保证缸体结构强度的前提下，对缸体的非受力区域做了合理的壁厚优化，兼顾结构刚性与轻量化需求，所有特征均保留了完整的建模参数，可根据不同的排量需求调整气缸直径、V型夹角等核心参数，具备较强的设计复用性，可作为制冷设备设计、压缩机结构教学的参考模型，帮助设计者快速理解V型制冷压缩机缸体的结构组成与设计要点。
