矿用重型车辆Haulpak主轴结构设计

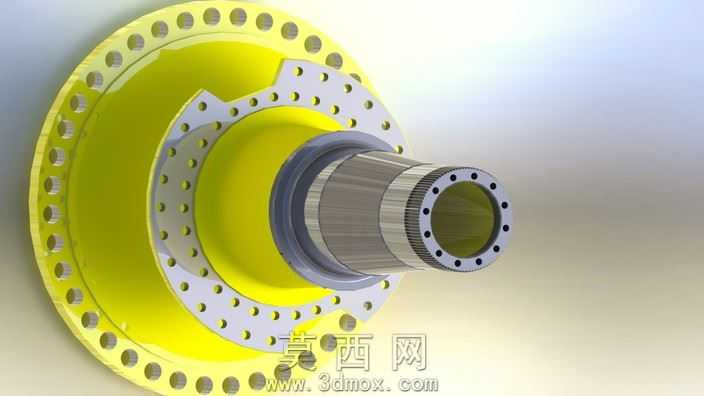

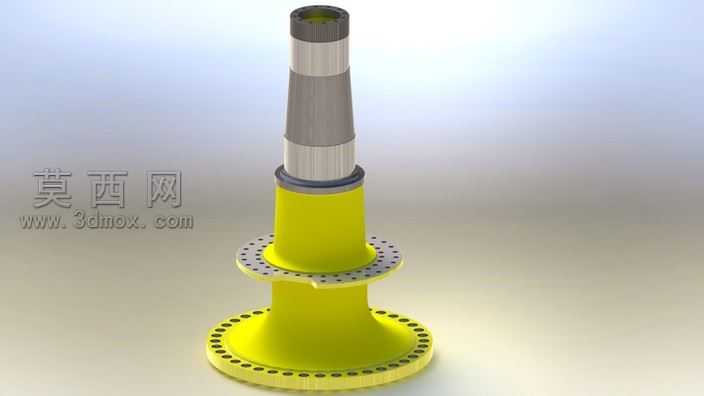

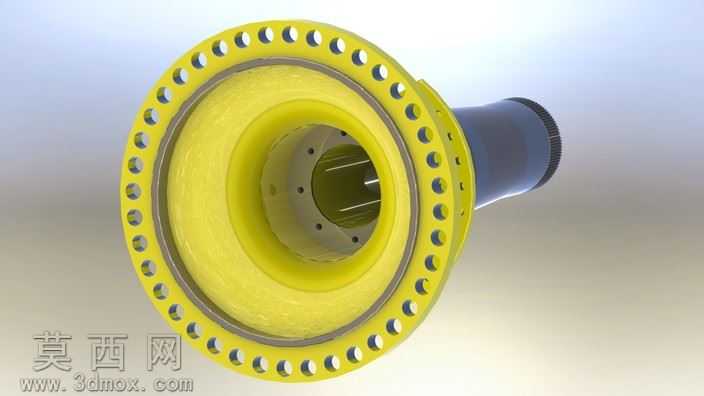

本作品为矿用重型车辆所用的Haulpak主轴三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循重型传动主轴的设计规范，从轴段的同轴度要求、配合公差预留到连接结构的力学承载考量均做了精细化处理。模型整体采用阶梯式轴段结构，上部为多段不同直径的圆柱轴段，分别对应轴承安装位、密封件配合位、传动件连接位，每段轴肩位置均做了符合机械加工要求的圆角过渡处理，避免应力集中导致的轴件断裂风险。下部为双法兰连接结构，两层带均匀螺栓孔的法兰盘分别对应不同的传动连接需求，法兰盘与轴身的过渡位置采用平滑的锥面过渡，既优化了应力传导路径，也兼顾了铸造或锻造加工的工艺可行性。渲染阶段采用了分层材质赋予方案，上部金属轴段采用哑光银灰色金属材质，还原精加工后钢材的表面质感，对轴段的配合面做了轻微的粗糙度区分，清晰呈现不同轴段的功能差异；下部轴身及法兰结构采用醒目的工业黄色防护漆材质，还原重型机械配件出厂时的漆面效果，法兰盘的螺栓孔做了内凹的深色处理，清晰展现孔位的分布与结构特征。设计过程中重点考量了主轴的承载特性，作为重型矿用车辆的核心传动部件，模型在结构上预留了足够的壁厚冗余，双法兰的螺栓孔排布经过受力均衡性验算，确保扭矩传递过程中各连接点受力均匀，避免局部载荷过大导致的法兰变形。轴身的锥度过渡段经过曲面连续性优化，保证曲面G2连续，既提升了渲染呈现的质感，也符合实际加工中对轴身流线型的要求，减少运转过程中的应力集中点。整体模型装配关系清晰，各轴段的尺寸比例严格参照实物测绘数据还原，可用于重型车辆传动系统的结构展示、装配模拟以及相关教学演示场景，模型的参数化特征保留完整，可根据不同的承载需求调整轴段直径、法兰盘尺寸、螺栓孔数量等参数，具备较高的二次修改与复用价值。
