尖锥式铅锤实体结构三维建模作品

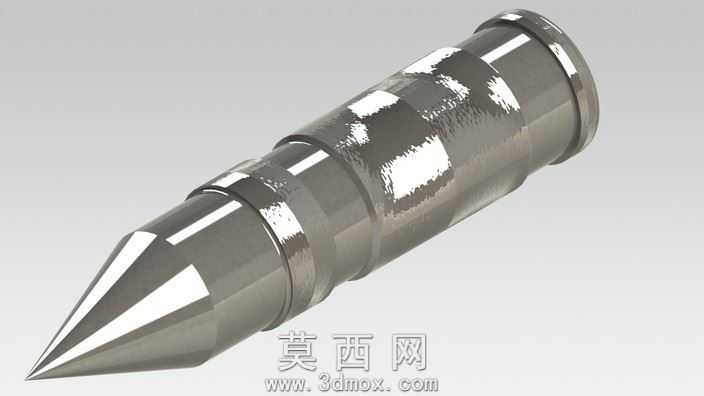

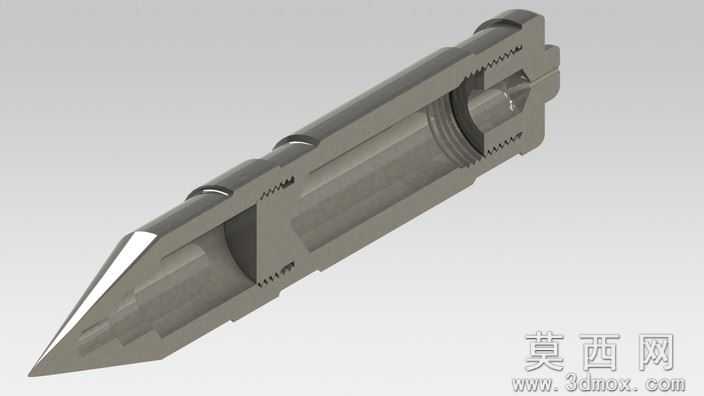

本次建模的尖锥式铅锤构件，以实际家用测量场景的实物为原型开展三维设计，整体采用回转体结合切削加工的结构逻辑完成建模。建模过程中首先通过草图绘制确定铅锤的轴向轮廓，以尖锐锥形头部为起始基准，依次绘制锥段过渡弧面、柱身定位环槽、尾部内螺纹腔体的截面轮廓，通过旋转凸台命令生成主体基础结构，保证整体同轴度符合铅锤作为垂直测量工具的精度要求。针对柱身的三处环形定位槽，采用环形切除命令完成结构构建，槽边做0.2mm的圆角过渡处理，还原实物加工过程中的倒角工艺，避免应力集中的同时贴合真实五金件的加工特征。尾部的内螺纹腔体采用螺旋线扫描切除的方式完成建模，严格按照公制粗牙螺纹的牙型参数绘制扫描截面，保证螺纹牙距、牙深的参数符合通用五金配件的装配标准，腔体内部的定位台阶面做平行度约束，确保后续与吊线连接件装配时的贴合度。材质渲染阶段选用哑光金属材质，调整金属粗糙度参数至0.6，还原铅质金属偏暗沉的磨砂质感，对锥尖部位做局部高光处理，突出尖部的锐利加工特征，内螺纹部位添加轻微的切削纹理贴图，还原机械加工的痕迹。结构设计上充分考虑铅锤的实际使用功能，尖锥头部的锥角设置为15度，保证垂吊时尖部的指向精度，柱身的环形槽既可以降低整体重量，也能在使用过程中减少风阻对测量精度的影响，尾部的内螺纹结构方便更换不同规格的吊线连接件，适配不同场景的测量需求。建模全程对所有配合面添加几何约束，保证整体结构无破面、无重叠特征，所有圆角、倒角参数统一，模型可直接导出用于工程出图、3D打印或者装配仿真使用，完整还原了实物铅锤的所有结构细节与功能特征。
