多面视点参考基准块结构设计

　　在三维结构设计与工程出图流程中，视图方向的一致性直接影响装配沟通、加工识图与评审效率。很多工程师在处理复杂铣削件、钣金焊接件时，常会遇到标准三视图无法完整表达斜面特征、爆炸装配关系不清、轴测视角反复调整却难以复现的问题。这个多面视点参考块正是针对这类现场痛点构建的辅助基准结构，它并非直接参与产品功能装配的零件，而是嵌入建模环境中的视角参照载体，帮助设计者快速锁定常用观察方向，减少重复操作带来的视角偏差。

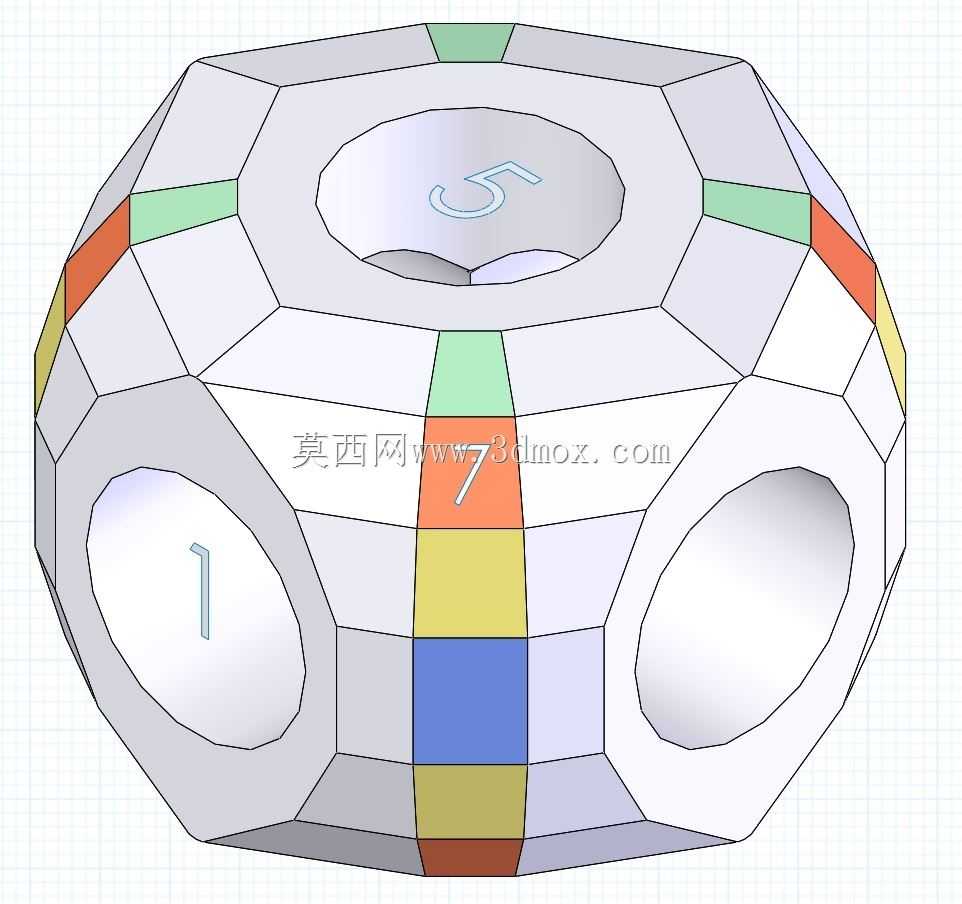

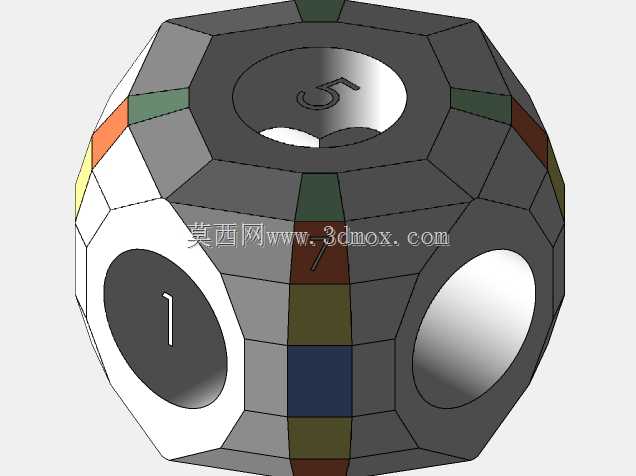

　　从结构形态看，该基准块采用截角多面体构型，外部分布多个不同朝向的平整工作面，每个工作面承担独立的视点定义功能。不同色块与数字标识对应不同视图逻辑：部分面用于锁定正交标准视图，确保主视、俯视、侧视方向与工程图投影规则严格对齐；部分面用于定义标准轴测视角，让装配体在插入图纸或生成爆炸视图时，能够直接获得稳定的等轴测观察效果；还有部分斜面专门对应偏置视角，适配带有倾斜安装面、异形切口或多向焊接结构的产品表达需求。这类偏置视角在常规视图命令中需要多次旋转、微调才能确定，而通过基准块预定义后，只需选中对应面即可一键复位，大幅缩短视图调整时间。

　　设计思路上，该结构没有追求复杂的几何造型，而是把重点放在视角覆盖的完整性与操作的便捷性上。多面体的面与面之间保持明确的角度约束，相邻面的法线方向经过计算，能够覆盖机械设计中绝大多数常用观察方位。使用时，设计者可先在建模环境中选中目标观察面，通过法线对齐快速生成命名视图，再将该视图保存至模型视图列表；后续在工程图环境中插入模型时，可直接调用已保存的视图方向，避免在图纸中手动旋转模型造成的投影误差。对于包含大量钣金折弯、铣削斜面或管路走向的装配体，这种方式能让不同工程师在同一模型上获得完全一致的观察基准，减少跨部门沟通时的视角歧义。

　　在实际应用场景中，该基准块尤其适合复杂产品的方案评审、加工图制作与装配指导文件输出。比如进行箱体类零件设计时，箱体上往往存在多个倾斜安装面、观察孔与加强筋，仅靠六个基本视图很难清晰表达所有结构；利用基准块上的偏置视角面，可以快速生成针对每个斜面的正向视图，使标注尺寸、形位公差与粗糙度时更加直观。在爆炸视图制作中，稳定的轴测视角能让装配顺序、零件配合关系与拆装路径一目了然，避免因视角晃动导致的指引线错位、零件遮挡等问题。对于需要反复修改的方案模型，预定义视点还能在每次特征更新后快速回到指定观察位置，检查特征变更对整体结构的影响。

　　从安装边界与使用方式看，该基准块属于建模环境中的辅助参考几何体，不需要与实际产品进行物理装配，也不占用产品的实际安装空间。设计者可将其放置在模型文件的空白区域或独立图层中，通过显示隐藏控制其可见性；在输出工程图或进行渲染时，可将基准块所在图层关闭，不会对最终图纸与展示效果产生干扰。其多面体尺寸可根据模型整体比例灵活调整，只要保证各工作面法线方向准确、面域足够便于拾取即可；过小的面会增加选择难度，过大则可能在视图缩放时影响观察，因此通常将其控制在模型包围盒的十分之一到五分之一之间，既能保证拾取效率，又不会干扰主体结构设计。

　　在视图定义逻辑上，不同标识面承担明确分工。标准视面用于对齐正交投影体系，保证生成的图纸符合第一角或第三角投影规范；轴测视面用于生成立体感强、变形小的轴测图，适合装配图与外形展示；偏置视面则针对特殊斜面结构，提供与特征面垂直或平行的观察方向。这种分层设计让基准块不仅适用于简单零件，也能支撑复杂装配体的多视图表达。在铣削件设计中，可利用偏置视角检查刀具路径与加工面的相对位置；在钣金件设计中，可通过固定视角核对折弯方向、止裂槽与孔位分布；在焊接件设计中，能够清晰呈现各型材的连接关系与焊缝位置。

　　此外，该视点参考块还能提升团队协作的标准化程度。不同设计人员在共享模型时，无需重新约定观察方向，直接调用模型中预存的命名视图即可进入统一工作语境。校对人员在审核图纸时，也可通过相同视角快速核对模型与图纸的一致性，减少因视角不同造成的漏检。对于需要生成大量技术插图、维修手册或装配动画的场景，稳定的视点基准能够保证所有画面视角统一，提升技术文档的专业性与可读性。整体而言，这类辅助结构虽然不直接构成产品实体，却贯穿建模、出图、评审与制造沟通多个环节，是提升三维设计效率与图纸质量的实用工具。
