折弯机配套用背规夹钳定位工装

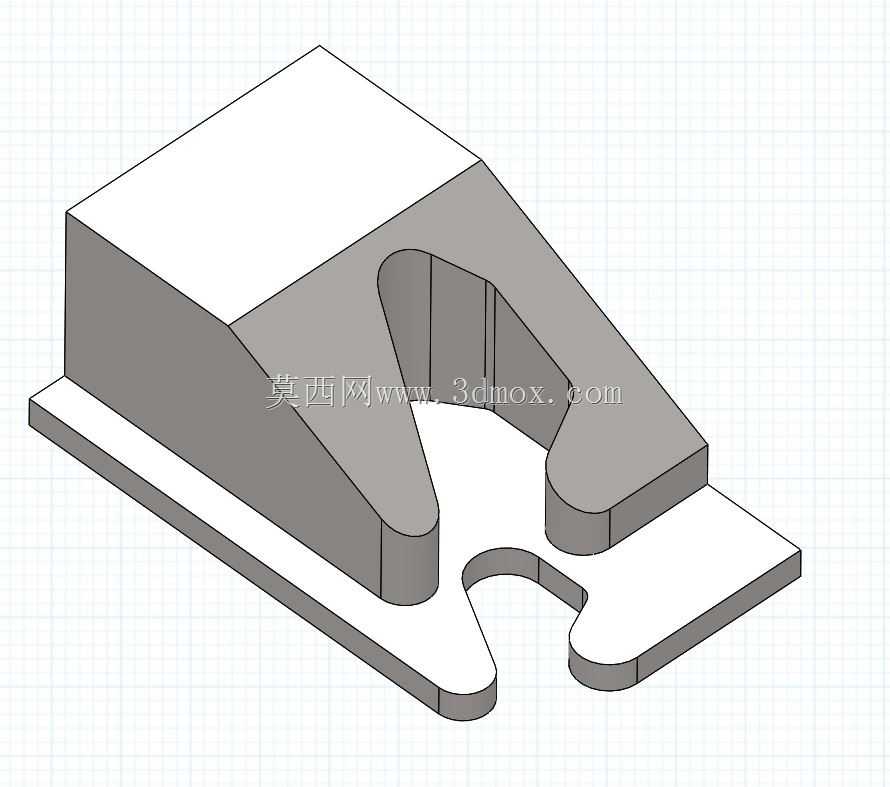

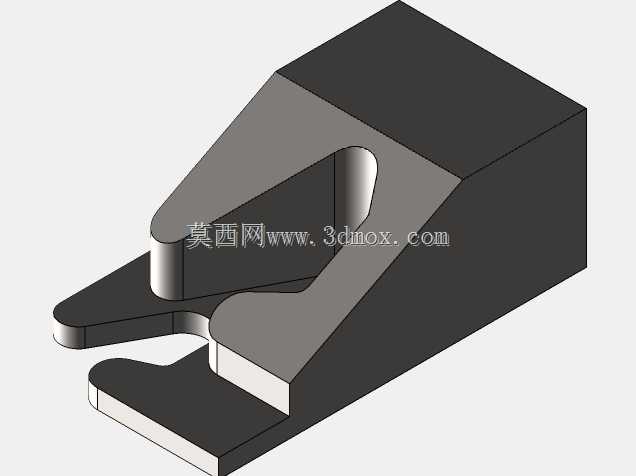

　　这款夹钳属于气压折弯压力机的后挡规定位组件，主要用于钣金折弯工序中对工件的侧向与端部定位，直接影响折弯线的重复定位精度。在实际钣金车间的折弯作业里，普通平板后规在应对窄边、异形折弯边时，经常出现工件贴合不实、折弯角度偏移的问题，尤其是带斜边的钣金件，定位面接触面积不足会直接导致首件不合格率上升。这款夹钳的结构正是针对这类工况做了适配，主体采用一体式块状基座加伸出定位舌的布局，基座上的斜向镂空槽既减轻了自身重量，也为夹钳在导轨上的安装避让出锁紧空间，同时不损失整体刚性。从结构细节来看，夹钳的定位工作面分为两段，前段带圆弧过渡的平直舌片用于贴合常规钣金件的直边，舌片根部的内凹圆弧可以避让工件折弯处的R角，避免干涉；

　　后段的高位定位面则用于窄边工件的二次定位，当折弯边宽度过窄无法在主定位面获得足够支撑时，可将工件靠在高位立面上，相当于在平行边位置额外增加了定位口袋，大幅提升窄边折弯时的接触面积。夹钳底部的安装底板做了适配通用折弯机后规导轨的槽型轮廓，安装时可沿导轨横向滑动调整位置，锁紧后能保持定位面与折弯下模的平行度，基座侧面的斜切面并非单纯的减重设计，它可以在多夹钳并排安装时避让相邻夹钳的调节空间，避免小间距定位时出现结构干涉。在建模过程中需要重点控制几个关键尺寸边界：首先是定位舌片的厚度，必须小于常见钣金件的最小折弯边宽度，否则会出现工件无法完全靠位的情况；其次是定位面到底板安装面的高度差，要匹配对应型号折弯机后规横梁的安装高度，

　　保证定位面与下模工作台面处于同一水平基准；夹钳整体的横向宽度要控制在导轨滑块的安装间距范围内，避免多工位排布时相邻夹钳碰撞。另外，定位舌片端部的圆角需要做钝化处理，既防止划伤钣金工件表面，也能减少工人上下料时的磕碰风险。基座上的安装孔位要与标准后规滑块的孔距对齐，孔位周边做局部加厚处理，抵消长期锁紧产生的局部应力，避免夹钳在频繁碰撞工件后出现松动偏移。这款夹钳的设计思路没有追求复杂的调节机构，而是通过定位面的分段布局适配不同宽度的折弯工件，结构简单可靠，在批量钣金折弯生产中能减少更换定位工装的时间，尤其适合电器柜、小型钣金支架这类多品种、中小批量的折弯加工场景。在实际选型适配时，需要核对所用折弯机后规的导轨截面尺寸、

　　安装孔中心距以及后规的升降行程，确保夹钳安装后定位面的高度可随后规整体调整，不会与下模、折弯上刀发生运动干涉。对于需要高精度折弯角度的工件，还可以在夹钳定位面加装硬质合金贴片，提升长期使用后的耐磨性能，维持定位精度的稳定性。
