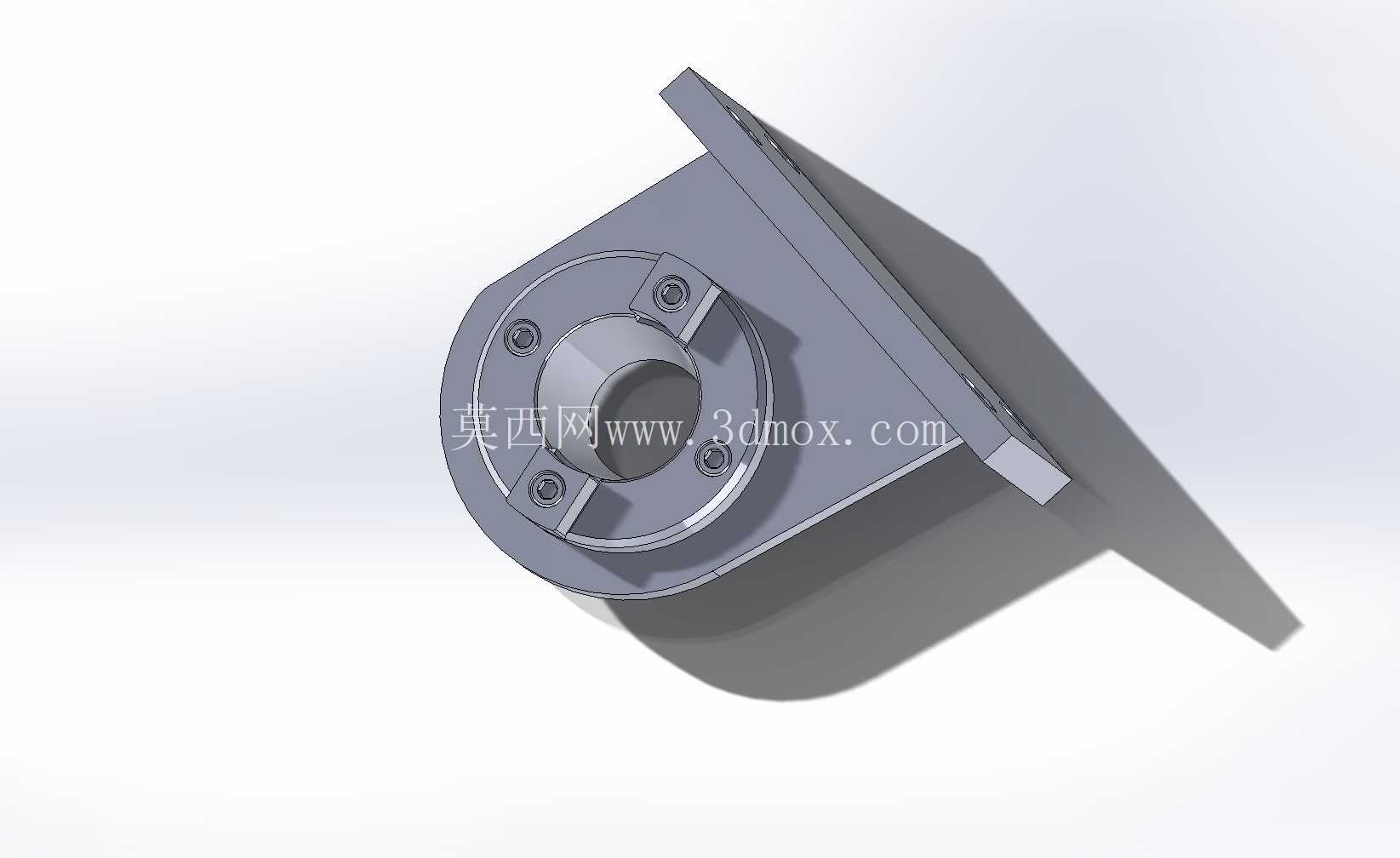

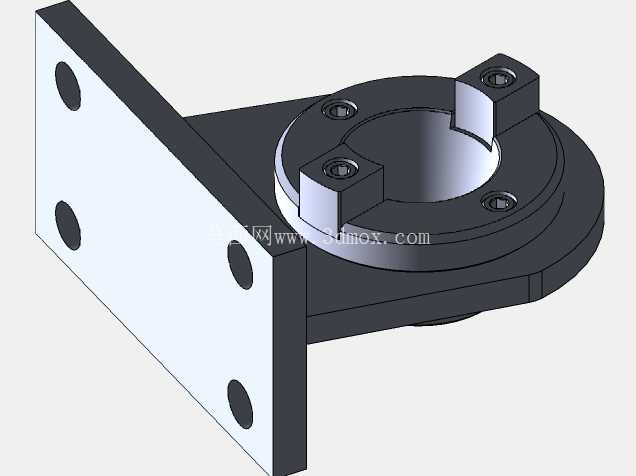

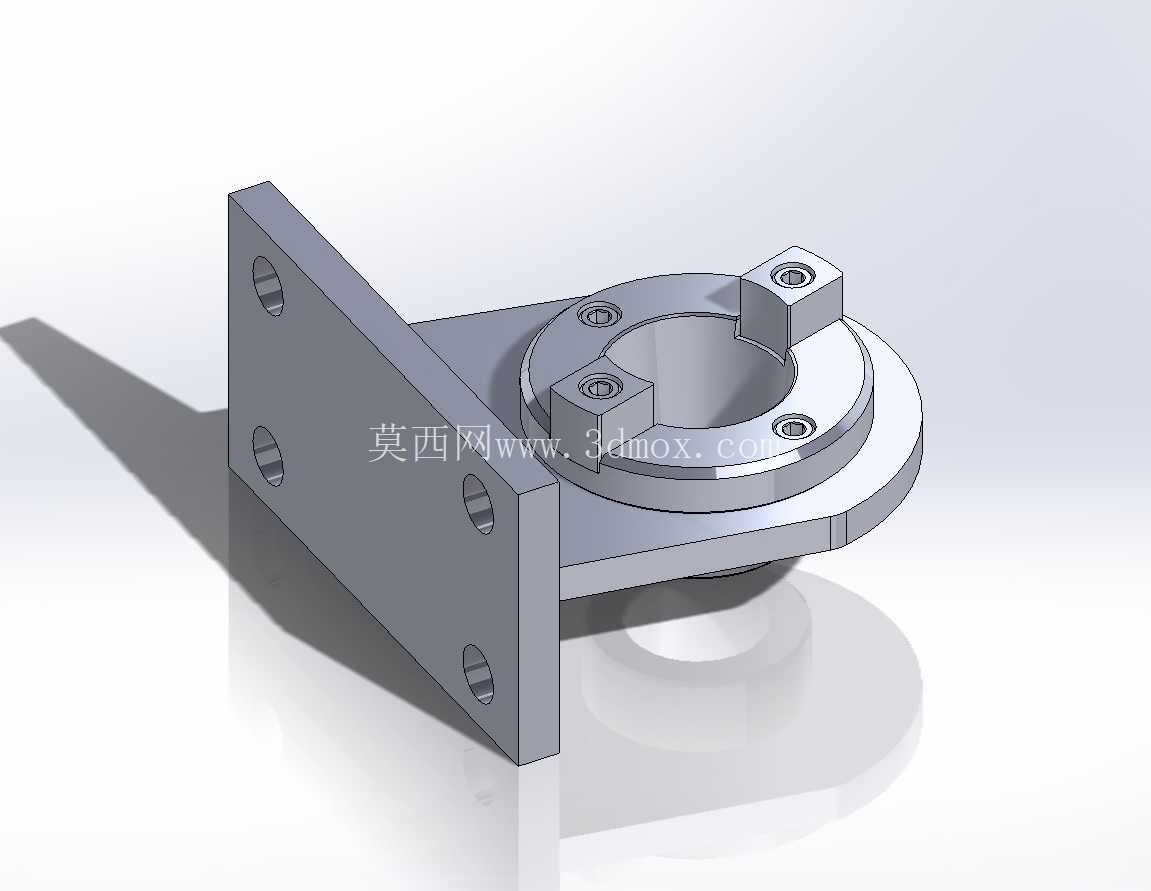

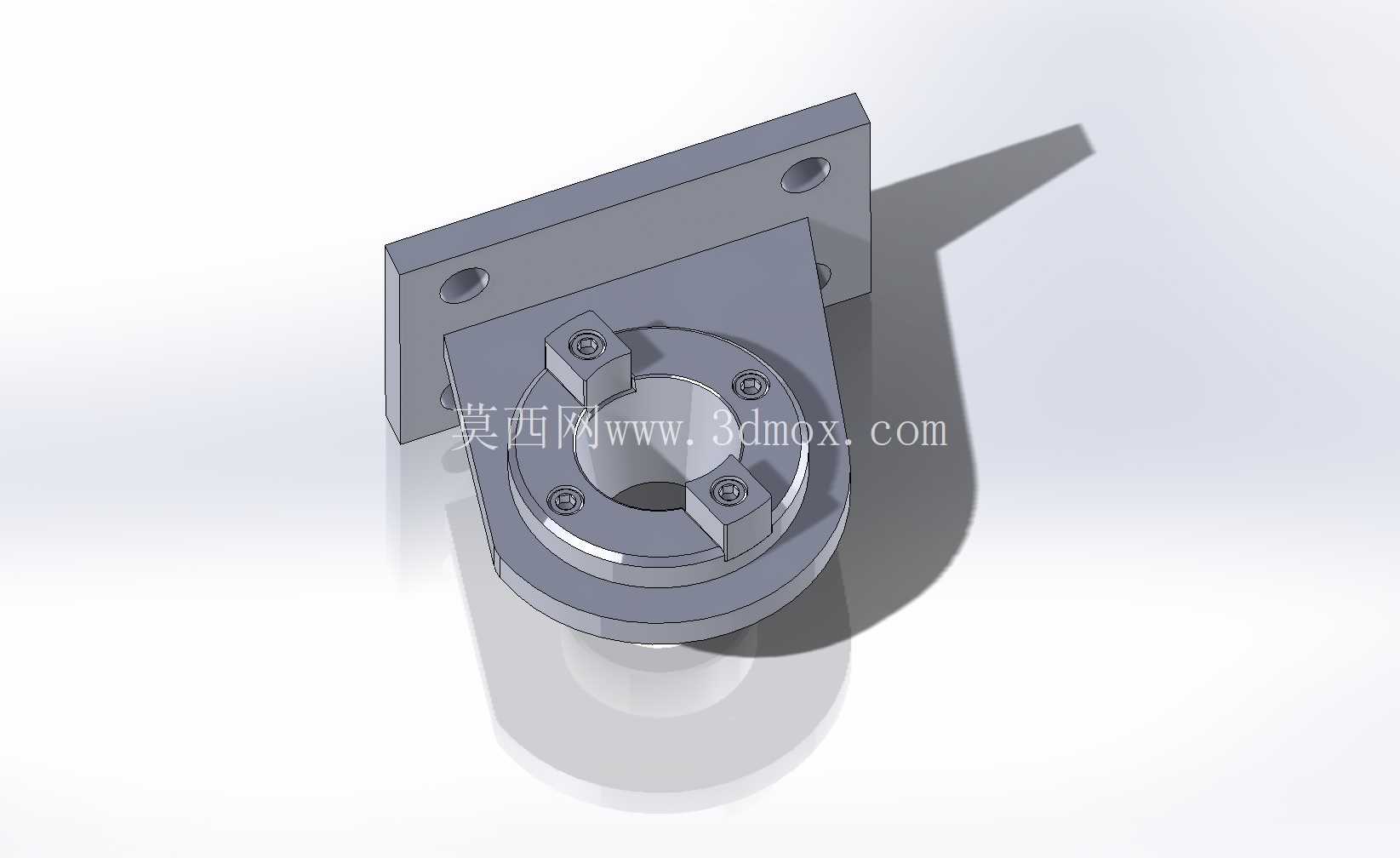

这套结构针对加工中心BT40规格刀柄的工位交换需求设计,常见于卧式加工中心多工位托盘交换单元、柔性制造线的刀库接驳工位,以及自动化上下料单元中刀柄在缓存位与主轴装夹位之间的转接定位场景,解决人工换刀效率低、重复定位精度偏差大的问题,适配圆盘式刀库、链式刀库的出刀位接驳,也可用于机外预调台与机床之间的刀柄转运定位。从结构布局来看,左侧带安装孔的竖板是整套机构的安装基准,六个沉头孔分两列排布,孔位间距匹配机床防护门侧方、刀库侧支架的通用安装孔距,安装面做了铣平处理,平面度控制在0.02mm以内,避免安装后整体结构出现倾斜,影响刀柄同轴度。

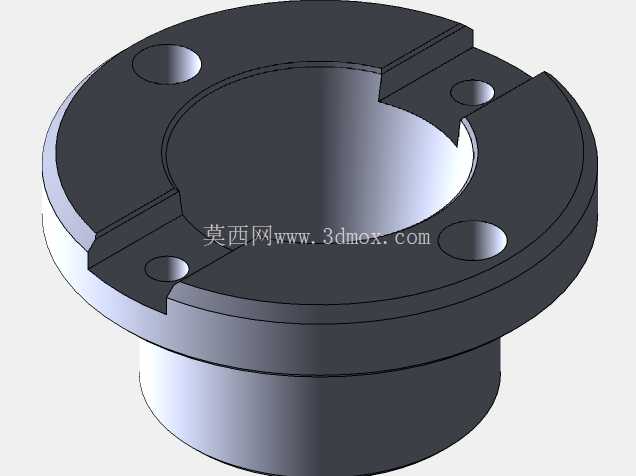

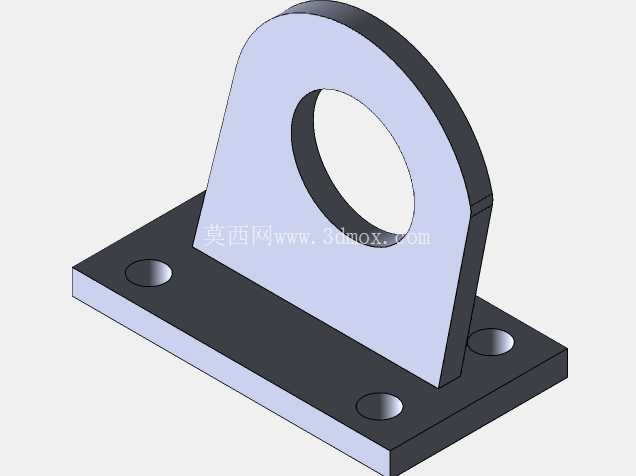

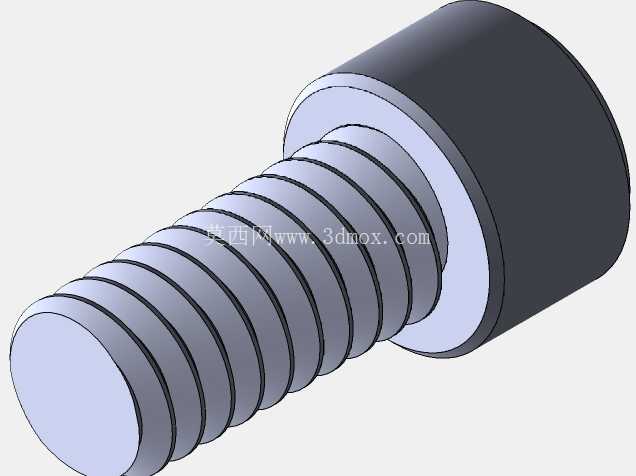

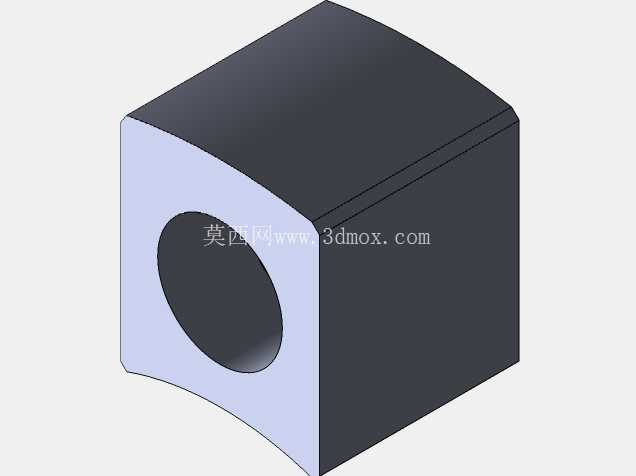

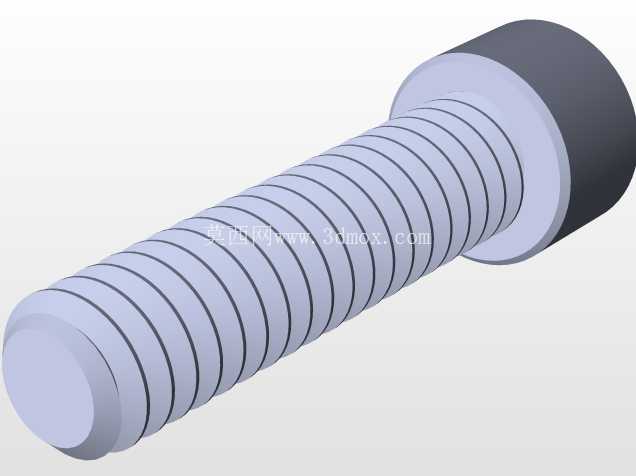

竖板与右侧圆形定位座通过L型连接筋一体衔接,连接筋的厚度做了渐变处理,靠近安装竖板侧厚度更大,抵消刀柄装夹时产生的倾覆力矩,避免长期受力出现结构变形。圆形定位座的内孔尺寸严格匹配BT40刀柄的法兰基准直径,内孔锥度与刀柄法兰定位面做了适配,装入刀柄后法兰端面与定位座端面的贴合率不低于90%,保证刀柄放置后的周向定位精度。定位座上方设置两个凸台定位块,每个块上配有内六角锁紧螺钉,凸台的位置刚好卡在BT40刀柄的V型定位槽位置,刀柄放入后两个凸台嵌入槽内,限制刀柄的周向转动,拧紧螺钉后可将刀柄完全锁止,避免转运或者交换过程中刀柄出现窜动、脱落。
设计过程中优先考虑了刀柄装入的导向性,定位座入口处做了15度的倒角导向,即使机械手送刀时存在±0.5mm的位置偏差,也能顺着倒角滑入定位孔,不会出现卡刀、顶刀的情况。两个锁紧凸台的高度低于刀柄法兰上端面3mm,既保证足够的锁紧接触面积,又不会干涉机械手的抓刀动作,机械手抓刀爪的运动路径上没有任何突出结构,换刀时的安全间隙预留了8mm,避免运动过程中发生碰撞。整套结构的受力做了有限元校核,当承受15kg的刀柄带刀具组合重量时,定位座端面的最大变形量不超过0.01mm,完全满足加工中心换刀的重复定位精度要求。
安装边界上,整套结构的横向总宽度从安装竖板左侧到定位座最右端为168mm,竖向高度从安装面底部到定位块顶端为122mm,纵向深度为95mm,安装时竖板贴紧设备安装面后,定位座中心距离安装面的距离为110mm,刚好匹配主流BT40加工中心主轴中心到侧安装面的标准距离,不需要额外调整转接板尺寸,可直接替换原有同规格的换刀定位座。在实际产线应用中,这套结构可配合气动推拉机构实现刀柄的自动锁止与释放,不需要人工操作锁紧螺钉,将螺钉替换为气动顶销后,可接入设备的气路控制系统,当刀柄到位后顶销自动伸出卡入刀柄定位槽,交换完成后顶销缩回释放刀柄,适配自动化产线的无人化作业需求。定位座的底部做了镂空排屑设计,加工过程中产生的切屑、切削液不会积存在定位孔内,避免切屑垫在刀柄定位面上导致定位精度下降,日常维护只需要定期用压缩空气吹扫即可,不需要拆解清理。连接筋的位置做了圆弧过渡,没有应力集中的直角结构,即使长期承受交变载荷也不会出现焊缝开裂或者结构断裂的问题,适合量产铸造模具开模生产,毛坯铸造后只需要精加工安装面、定位内孔和锁紧凸台的接触面即可,加工工序少,量产成本可控。
