在电梯曳引系统的制动模块中,这类带塑层的基座是承担制动载荷传递、摩擦副定位的核心承载构件,日常运行中需要持续承受制动闸片贴合时的正压力与制动力矩带来的剪切载荷,同时还要适配电梯运行过程中产生的微幅振动,避免刚性接触带来的异响与结构疲劳。从实际应用场景来看,该构件多安装在电梯曳引机的机架安装位,作为制动闸瓦的承载基体,上方的塑层直接与制动摩擦副配合,既能够保证摩擦面的贴合精度,也可以通过塑层的微量形变补偿制动过程中的接触偏差,避免金属基体直接摩擦损伤制动轮工作面。

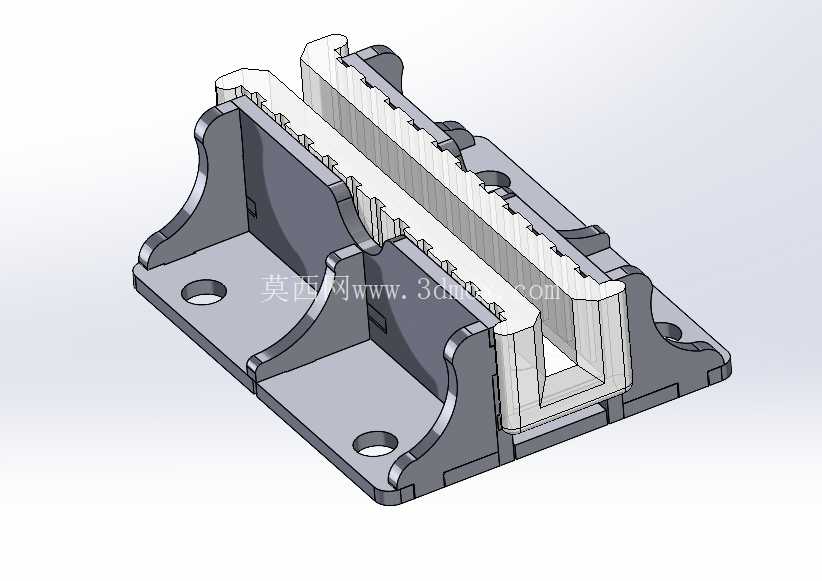

从结构设计思路来看,整个基座采用双侧对称支撑的框架式结构,底部设置两个带安装通孔的法兰支脚,安装孔的位置度公差控制在0.05mm以内,保证安装时能够与机架的预装螺柱精准对位,不需要额外修配即可完成装配。两侧的支撑立板采用变厚度圆弧过渡设计,在立板与底板的连接位置做了大圆角卸荷结构,避免应力集中导致的长期载荷下的开裂问题,立板内侧设置有定位卡槽,用于嵌装塑层摩擦基座,卡槽的侧面设计有均匀分布的齿状咬合结构,能够增大塑层与金属基体的接触摩擦力,避免制动过程中塑层出现滑移错位。中间的通槽结构既能够减轻整体构件的重量,也可以为制动过程中产生的磨屑提供排出通道,避免磨屑堆积在摩擦面之间导致制动摩擦力下降、摩擦面异常磨损的问题。
从安装边界尺寸来看,底板的总长度适配主流曳引机制动臂的安装跨距,两个安装孔的中心距与标准电梯机架的安装孔位完全匹配,安装时只需要将螺栓穿过底板通孔锁紧在机架上即可,不需要额外加工适配结构。塑层部分高出金属基体的尺寸经过精准计算,既保证摩擦面有足够的磨损余量,也不会因为塑层过厚导致制动行程过大、制动响应滞后的问题。塑层与金属基体的结合采用嵌装加粘接的复合工艺,金属基体的卡槽表面做了粗糙化处理,粘接后塑层的剥离强度能够满足12倍额定制动力下不脱落的要求,适配电梯15年以上的使用周期需求。
在功能特性上,该基座的金属部分采用铸造成型后做时效处理,消除铸造内应力,避免长期使用过程中出现结构变形导致制动面偏斜。塑层采用耐磨减摩的复合工程塑料材质,摩擦系数稳定,在干湿状态下的摩擦系数波动不超过5%,同时具备良好的耐温性能,在制动瞬间产生的120℃瞬时温升下不会出现软化、形变问题。两侧支撑立板的外侧做了圆弧修形,避免安装维护过程中尖锐边角划伤操作人员,同时也能够减少应力集中点,提升结构的抗疲劳性能。底板的安装面经过铣削加工,平面度控制在0.02mm以内,保证安装后基座与机架的贴合度,避免锁紧后基座出现翘曲变形,影响上部摩擦面的平行度。
实际选型应用中,该结构适配额定速度1.0-2.5m/s的客梯与货梯制动系统,能够匹配额定载重量1000kg以内的电梯曳引机制动需求,安装时不需要对原有制动系统的其他部件做改动,可以直接替换同规格的传统金属制动基座,替换后能够有效降低制动过程中的金属撞击异响,同时减少制动轮的磨损量,延长制动轮的维护周期。在建模过程中,所有配合面的尺寸都按照实际装配公差做了参数化设置,安装孔的孔径、卡槽的宽度、塑层的厚度都可以根据不同规格的制动需求做参数调整,不需要重新绘制整体结构,只需要修改对应参数即可快速生成不同规格的基座模型,能够大幅缩短同系列产品的设计开发周期。结构上的每一处圆角、壁厚都经过受力仿真验证,在额定载荷下的最大变形量不超过0.03mm,完全满足制动系统的刚性要求,不会因为结构变形导致制动面贴合不良、制动力不足的安全隐患。
