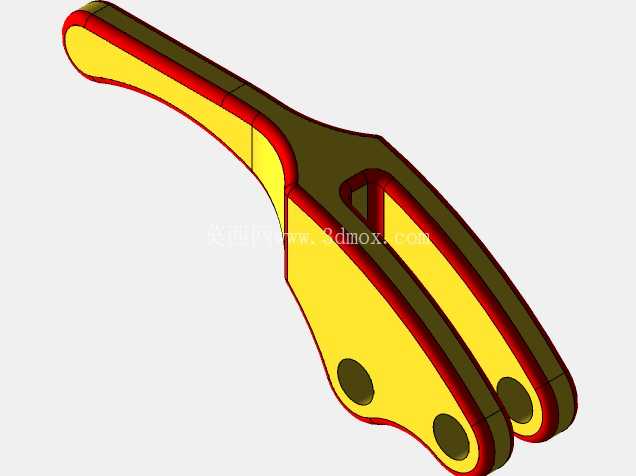

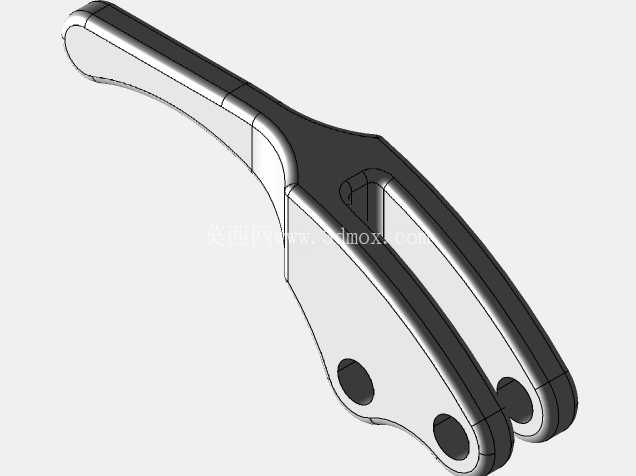

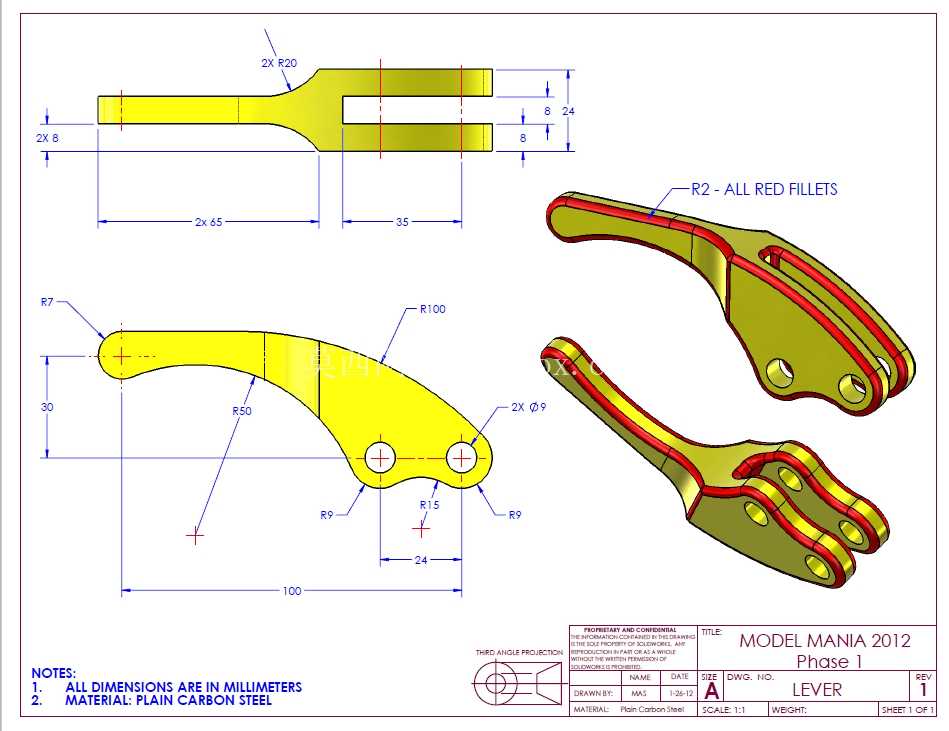

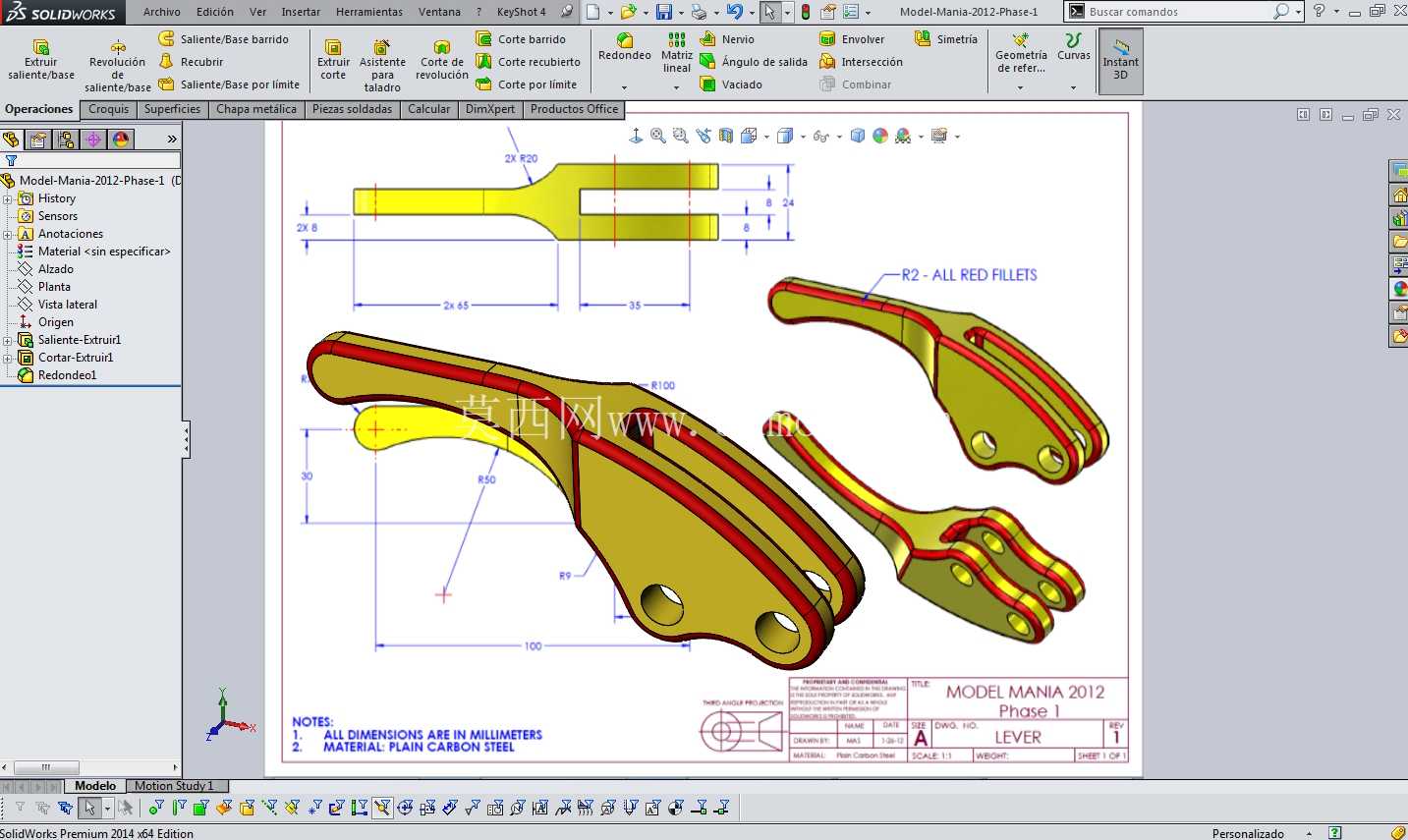

这类带叉形铰接端的杠杆手柄,在手动工装夹具、小型压力设备、驻车制动机构、快锁连接结构里应用十分广泛,核心作用是把人手施加的握持力,通过杠杆比放大后传递到执行端,完成夹紧、锁止、释放、档位切换这类需要线性往复或者小角度摆动输出的动作。从结构上看,零件整体采用扁平长杆构型,一端是双叉耳片结构,每个耳片上预留同轴铰接孔,用来和设备基座的固定销轴配合,作为整个手柄摆动的旋转支点;另一端是收窄的握持段,截面做了圆弧过渡,贴合人手握持施力的轮廓,避免操作时硌手,同时在握持段和叉形段之间做了平滑的宽度渐变,既保证力流传递的连续性,也避免截面突变带来的应力集中问题。
设计时首先要确定的是杠杆力臂的比例,支点孔中心到握持端受力点的距离,和支点孔到执行端连接点的距离比值,直接决定了操作力的放大倍数,日常手动操作的场景下,这个比值通常控制在4到6倍区间,既不会因为力臂太长导致手柄整体尺寸过大占用过多安装空间,也不会因为力臂太短导致操作时需要施加过大的握力,增加操作人员的劳动强度。所有外棱边都做了R2的圆角处理,一方面是消除加工后的锐边毛刺,避免装配和操作时划伤人员,另一方面圆角过渡能大幅降低交变载荷下的应力集中系数,提升零件的疲劳寿命,毕竟这类手动操作件往往需要经历上万次的往复摆动,应力集中位置很容易萌生疲劳裂纹。
零件的铰接孔位置有严格的同轴度要求,两个叉耳上的对应孔同轴度公差需要控制在0.05mm以内,否则装配销轴后会出现卡滞,摆动时阻力过大甚至别死的问题;孔的内径和销轴采用间隙配合,间隙量控制在0.02mm到0.05mm之间,既要保证摆动灵活无卡滞,也要避免间隙过大导致操作时出现虚位,影响动作的传递精度。安装边界上,需要预留足够的摆动空间,手柄从锁止位置到释放位置的摆动角度通常在30度到45度之间,设计周边结构时要避开这个摆动包络面,防止手柄运动时和周边零部件发生干涉;零件整体厚度根据额定载荷确定,常规手动操作场景下厚度在6mm到10mm区间,采用普通碳素钢制作就能满足强度要求,表面可以做氧化或者喷塑处理,提升防锈能力的同时也能优化握持手感。
从力流传递的路径来看,人手在握持端施加的垂直于手柄杆身的力,沿着杆身传递到支点孔位置,再通过叉耳中间的连接销传递到执行连杆上,整个杆身的截面变化是按照弯矩分布来设计的,靠近支点位置弯矩最大,截面宽度也最大,往握持端方向弯矩逐渐减小,截面宽度也逐步收窄,这种变截面设计在保证强度足够的前提下,尽可能减少了零件的材料用量,降低整体重量,让操作时更轻便。叉耳的开口宽度需要和配合的连杆厚度匹配,开口间隙比连杆厚度大0.1mm到0.2mm,保证连杆能在叉耳中间灵活摆动,不会出现侧向卡滞;叉耳端部也做了圆弧收尾,避免装配时棱角刮伤配合零件的表面。
这类零件在实际生产中通常采用板材冲压落料后再进行铣削、钻孔加工,或者采用精密铸造工艺直接成型毛坯,再对铰接孔进行铰削精加工,保证孔的尺寸精度和表面粗糙度,减少销轴转动时的磨损。设计时还要考虑操作的人机工程学,握持端的位置要保证操作人员站立或者坐姿操作时,手腕处于自然放松的角度,不需要过度弯曲或者伸展就能完成全行程的摆动,长时间操作也不容易产生疲劳。另外在手柄的表面可以压制防滑纹路,或者套装橡胶防滑套,提升操作时的摩擦力,避免手上有油污时出现打滑的情况。
