拉杆式双作用标准气动执行气缸结构

在气压传动系统的实际选型与结构设计工作中，这类拉杆式双作用气缸是离散制造产线、工装夹具系统里应用覆盖度极高的执行部件，从压铸工序的模具辅助顶出、工装夹具的工件压紧定位，到自动化产线的工件短距离推移、分拣工位的挡料动作，都能见到同结构气缸的应用身影，其结构成熟度高，配件通用性强，是气动回路设计中优先选用的标准执行元件。

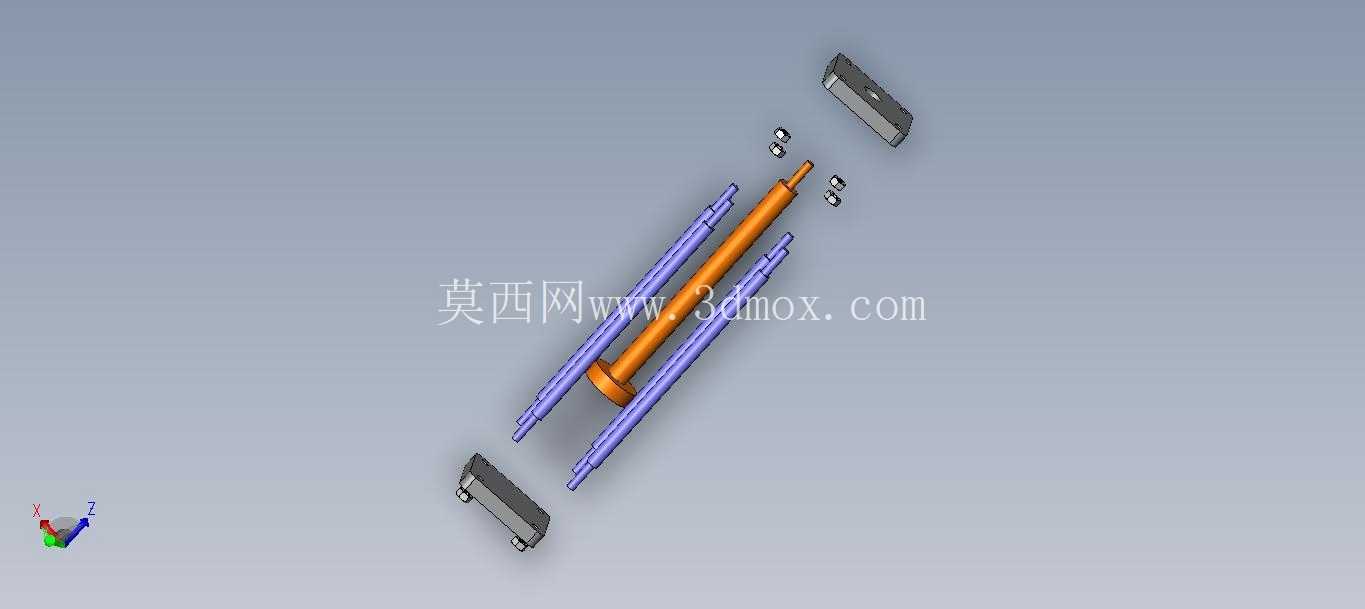

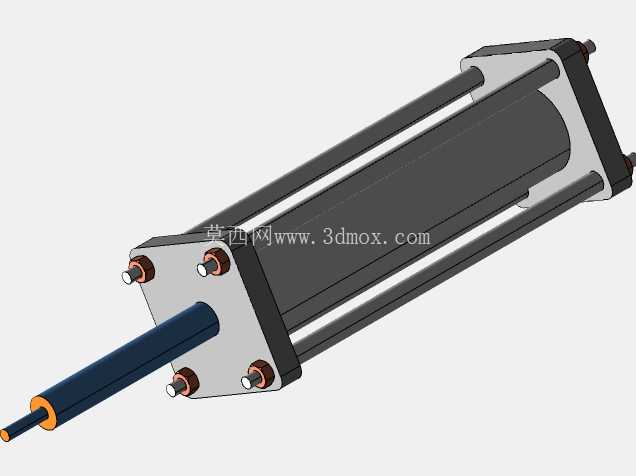

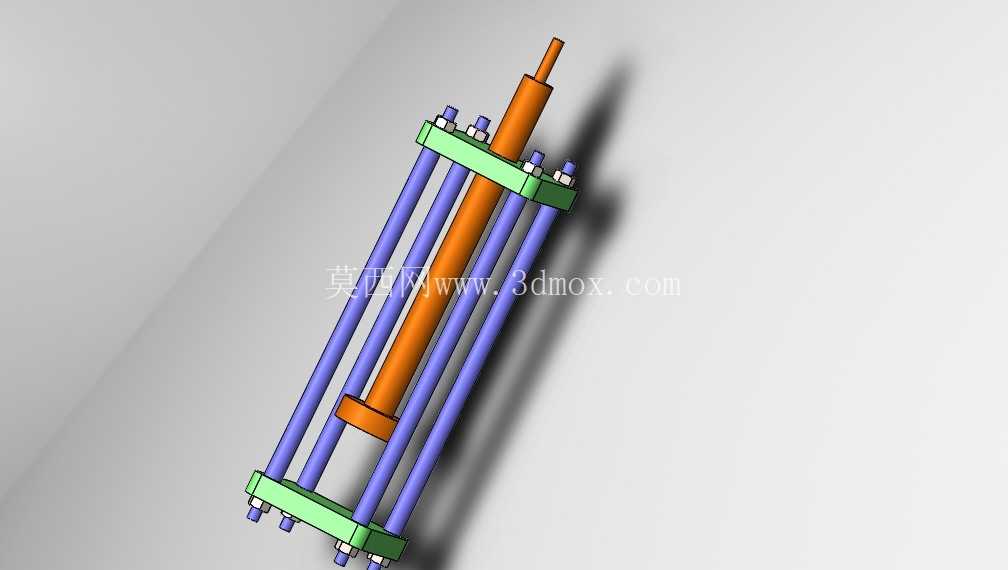

从功能特性来看，该款气缸采用双作用气压驱动逻辑，缸体前后腔分别独立配置气路接口，通过压缩空气的压差推动活塞做轴向往复运动，可实现双向的出力驱动，相比单作用弹簧复位气缸，其双向行程均具备稳定出力，适配需要双向施力的作业场景，比如模具抽芯、工件推料、夹具的夹紧与松开动作，无需额外配置复位弹簧带来的反作用力损耗，全程行程内的出力稳定性更优。缸体外部采用四根对称布置的金属拉杆完成前后端盖的锁紧固定，这种结构的优势在于缸筒加工精度要求相对适中，端盖密封压紧力可通过拉杆螺母的预紧扭矩进行均匀调整，后期维护时拆解更换密封件、清理缸筒内壁杂质的操作难度更低，相比铆接或焊接一体式缸体，可维修性更强，能有效降低产线备件的更换成本。

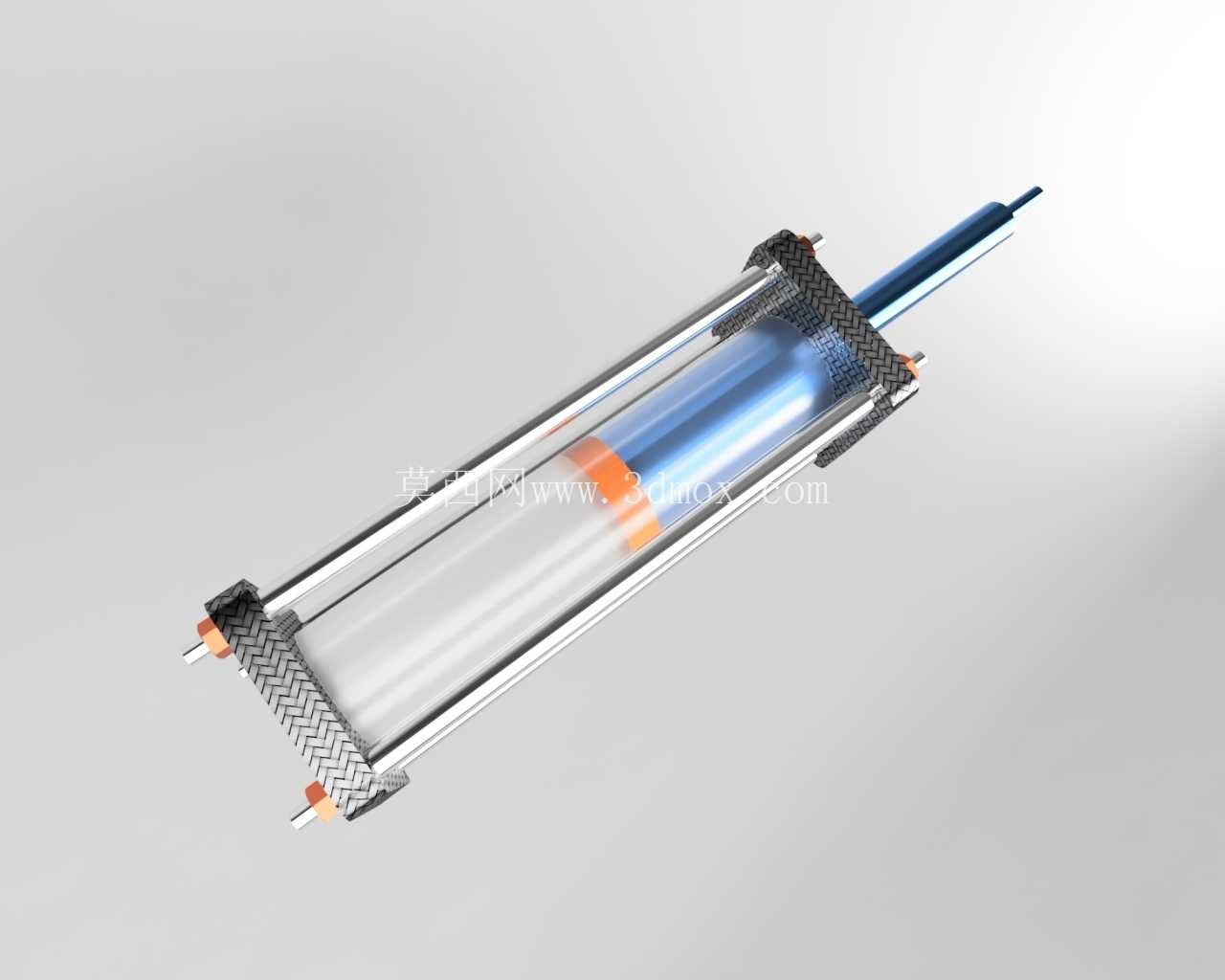

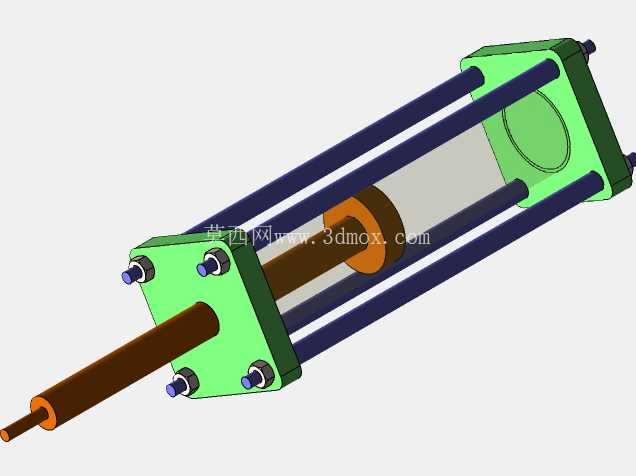

设计思路上，该气缸遵循标准气动元件的模块化设计逻辑，活塞杆表面做了硬化耐磨处理，降低长期往复运动中的表面磨损速率，活塞与缸筒内壁、端盖与活塞杆的配合位置均配置了适配的动密封结构，可在常规0.1-1.0MPa的工作气压范围内保证腔室密封性，避免漏气导致的出力不足问题。缸体两端设置了缓冲结构，可在活塞运行至行程端点时通过节流缓冲降低机械撞击，减少端盖受冲击带来的连接松动、密封件过早损坏的问题，同时降低设备运行时的撞击噪音，适配车间对作业噪音的管控要求。活塞杆伸出端采用标准外螺纹连接结构，可根据实际安装需求匹配浮动接头、连接法兰、Y型或I型接头，适配不同的负载连接场景，避免活塞杆受径向偏载导致的密封件偏磨、杆体弯曲变形问题。

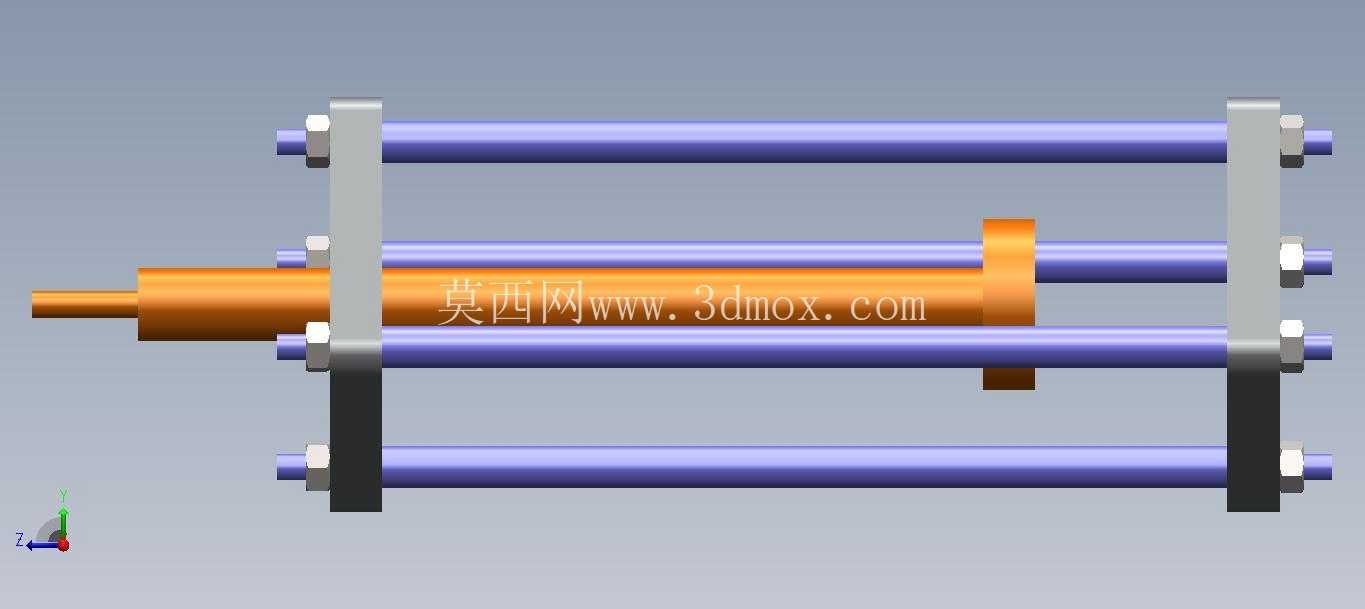

从安装边界与尺寸适配角度来看，这类标准拉杆气缸的安装尺寸遵循通用气动元件的尺寸规范，缸体外径、拉杆间距、安装孔位均与同规格的市面主流产品具备互换性，设计选型时无需单独定制安装支架，可直接选用标准的脚架、法兰、耳轴等安装附件完成固定。设计建模时需重点关注几个关键尺寸边界：首先是活塞杆的伸出极限长度与缩回极限长度，需匹配实际作业的行程需求，避免行程不足导致动作不到位，或行程过长导致活塞杆伸出时受径向力过大；其次是缸体的整体外形轮廓尺寸，需预留足够的安装空间，尤其是端盖位置的气路接头安装空间，避免气路管路与周边设备结构产生干涉；再者是安装孔位的位置度公差，需保证四根拉杆的受力均匀，避免端盖倾斜导致的活塞杆运动卡滞问题。

在实际工程应用中，这类气缸的使用场景覆盖了从轻工包装、电子装配到重工机械加工、压铸铸造的多个领域，在铸造模具的配套结构中，这类气缸常被用于驱动抽芯滑块、顶出辅助机构，其稳定的双向出力、简单的维护逻辑，能够适应铸造车间相对多粉尘的作业环境，只要定期做好气路的过滤排水、密封件的定期检查更换，就能实现长期稳定的运行。建模过程中对缸筒、拉杆、活塞、活塞杆、端盖等零件的配合公差做了符合实际加工要求的设定，比如缸筒内壁的粗糙度要求、活塞杆与导向套的配合间隙、密封件的安装槽尺寸，都参照了实际气动元件的加工规范，模型可直接用于气动回路的布局验证、安装干涉检查、产线动作模拟等设计环节，帮助结构设计人员在方案阶段就完成安装空间的校核、动作行程的验证，减少后期现场安装调试时的整改工作量。
