在各类需要变角度传递转矩的机械传动场景中,这类万向连接结构是解决轴系不同轴线、工作中存在相对角位移传动需求的核心部件,从普通的工业输送线传动端、机床进给机构的动力传递,到农用机械、工程车辆的转向与动力传输系统,都能见到这类结构的实际应用。不同于刚性联轴器仅能补偿极小的安装同轴度误差,万向结构可在两轴轴线存在较大夹角的状态下稳定传递回转动力,单节结构的许用轴间夹角通常可达到15°到25°,部分大偏角设计的结构甚至可适配更大的角向偏移量,这一特性让它在安装空间受限、轴系工作中存在动态摆角的场景中具备不可替代的作用。

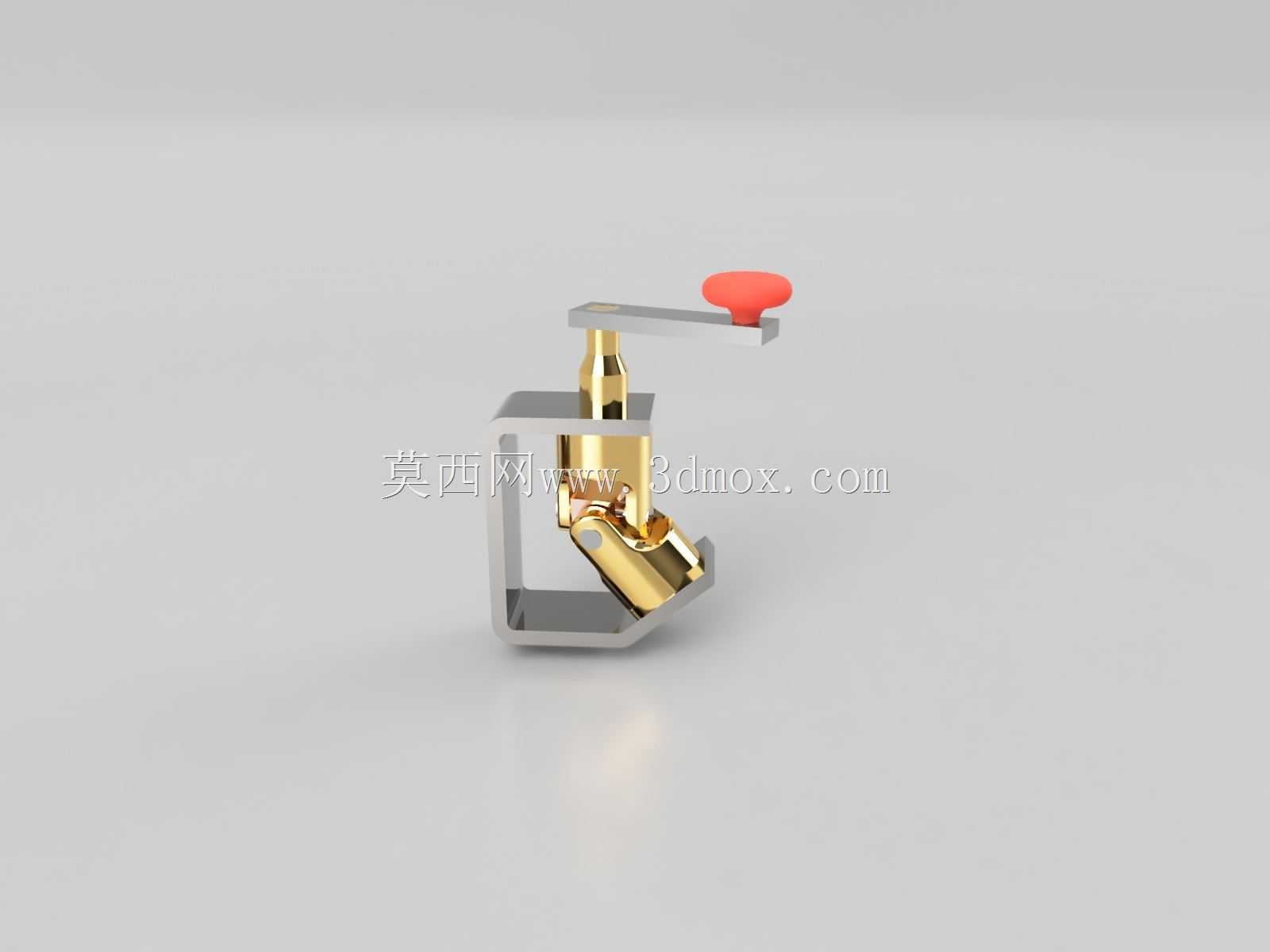

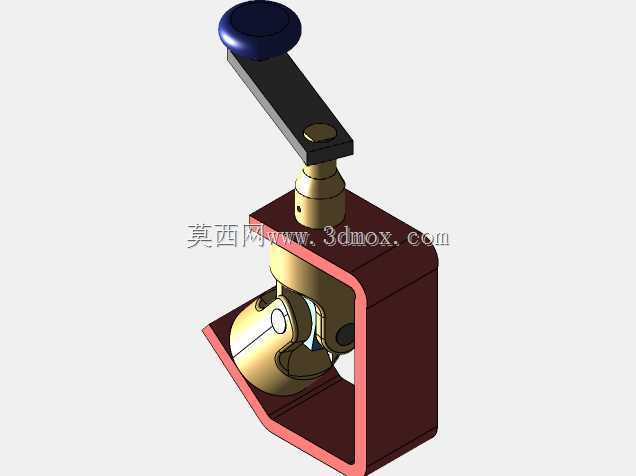

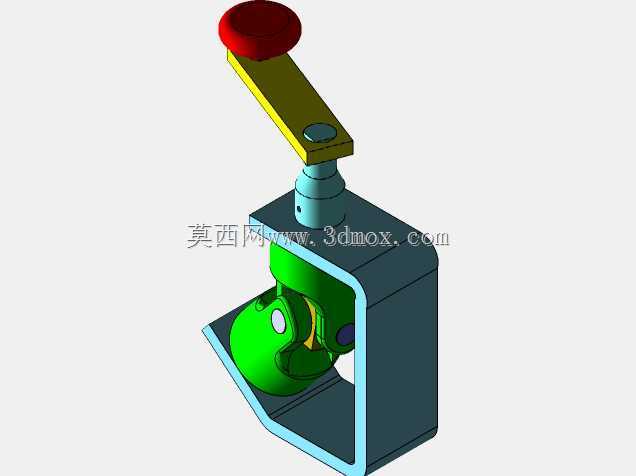

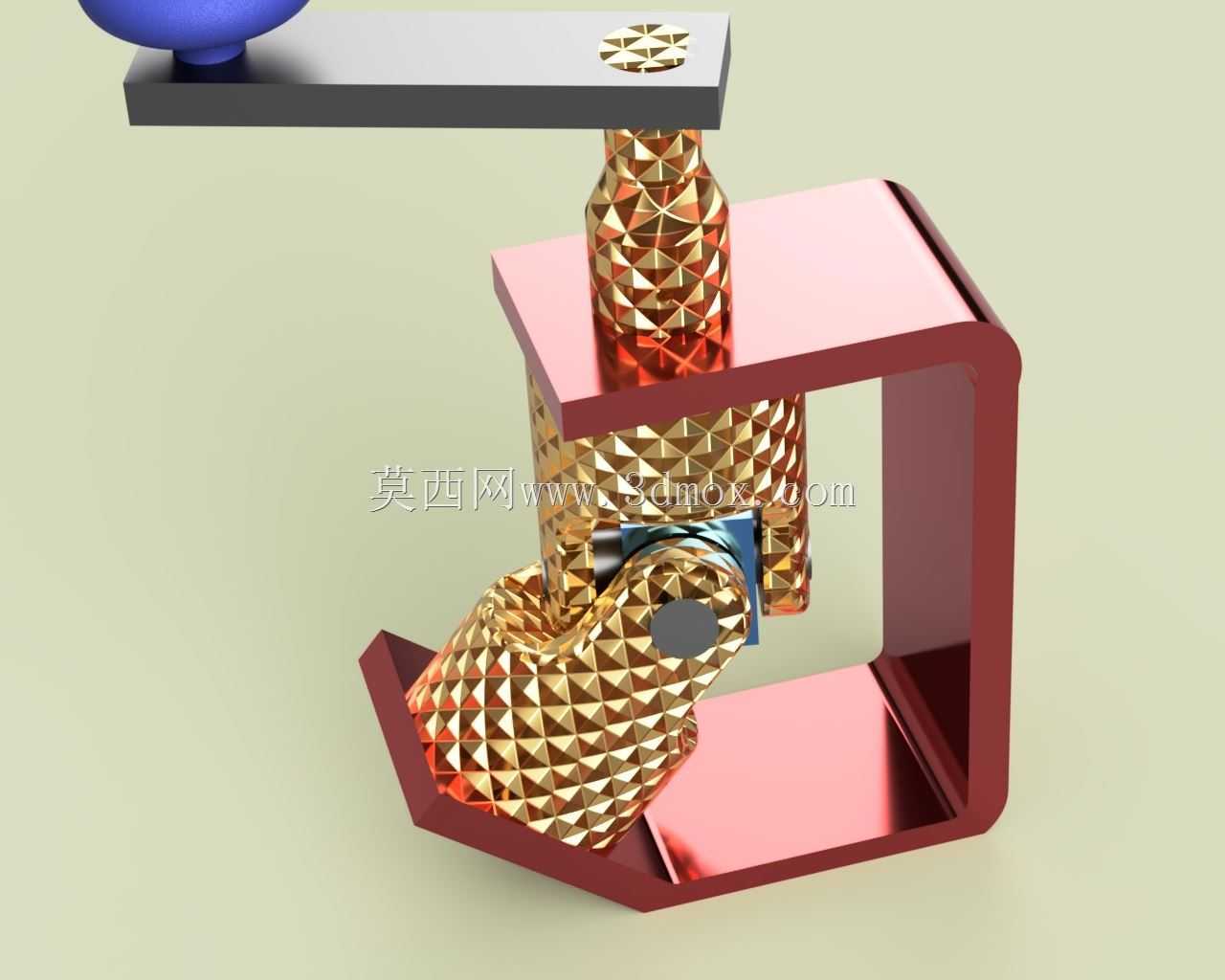

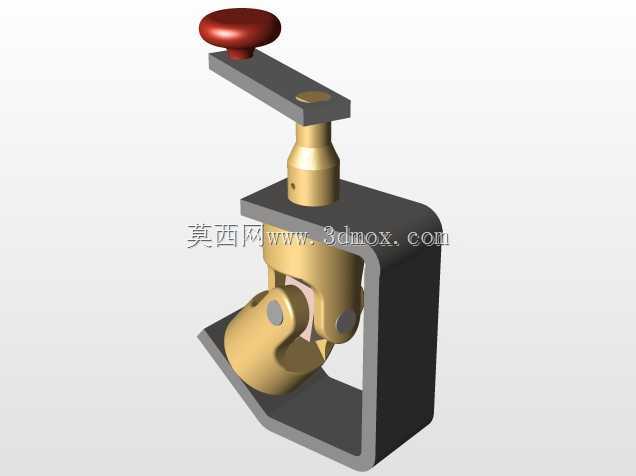

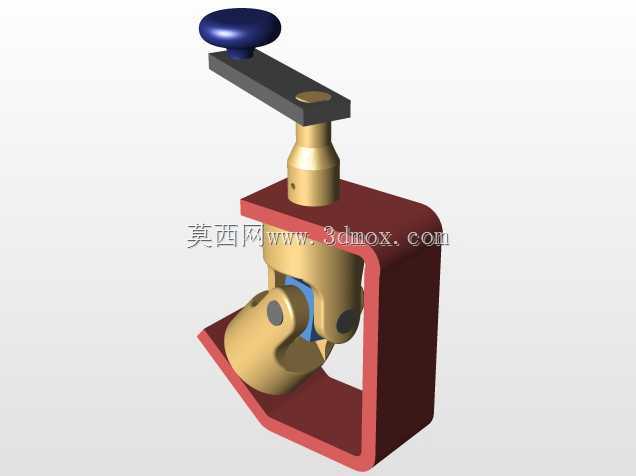

从结构设计逻辑来看,该万向结构采用十字轴作为核心传力构件,两个叉形接头分别与主动轴、从动轴端连接,十字轴的四个轴颈分别嵌入两个叉头的对应轴孔内,配合耐磨衬套实现相对转动,既保证转矩传递过程中无卡滞,又能让两轴在夹角变化时自由调整相对位置。设计过程中需要重点校核十字轴轴颈的抗剪切强度与接触应力,因为动力传递过程中,十字轴的四个轴颈会持续承受交变接触载荷,若轴颈直径设计过小、表面硬度不足,长期运行后容易出现压痕、磨损甚至断裂问题,通常会对轴颈表面做渗碳淬火处理,提升表面耐磨性能与接触疲劳强度,同时在叉头与轴颈的配合位置预留合理的配合间隙,既避免间隙过大导致传动回程误差,也防止间隙过小在热胀状态下出现卡滞。
外形与安装边界方面,该结构的两个连接端均采用标准的轴孔配合形式,可根据配套轴径选择对应的平键连接或花键连接形式,叉形接头的外轮廓做了圆角过渡处理,避免应力集中在叉根位置,整体结构的径向尺寸远小于同转矩规格的弹性柱销联轴器,尤其适合径向安装空间局促的传动布局。安装过程中需要注意,单万向节结构存在瞬时传动比波动的问题,也就是当主动轴匀速转动时,从动轴的转速会存在周期性的波动,轴间夹角越大,转速波动的幅值越高,这种波动会带来附加的动载荷,引发传动系统振动,因此在对传动平稳性要求较高的场景中,通常会成对使用万向节,并且保证中间轴两端的叉面处于同一平面,让两节万向节的转速波动相互抵消,实现主从动轴的等速传动。
在实际工况适配中,这类结构可适配中低速、中高转矩的传动场景,针对有防尘、润滑需求的使用环境,可在十字轴位置加装密封防尘罩,预留润滑脂注油通道,定期补充润滑脂降低配合面的磨损,延长部件的使用寿命。不同于球笼式等速万向节更适合高转速、小转矩的乘用车传动场景,这类十字轴式万向结构的承载能力更强,结构更简单,维护成本更低,在重载工业传动场景中应用更为广泛。设计建模过程中,需要重点保证两个叉头的轴孔同轴度、十字轴四个轴颈的位置度公差,若形位公差超差,会导致装配后转动阻力过大,甚至出现无法装配的问题,同时要校核叉根位置的抗弯强度,因为在传递峰值转矩时,叉根位置是应力集中的高危区域,通常会通过有限元分析对应力集中区域做圆角优化或者局部加厚处理,避免长期交变载荷下出现疲劳断裂。
