带安装支座的工业传动滑轮结构设计

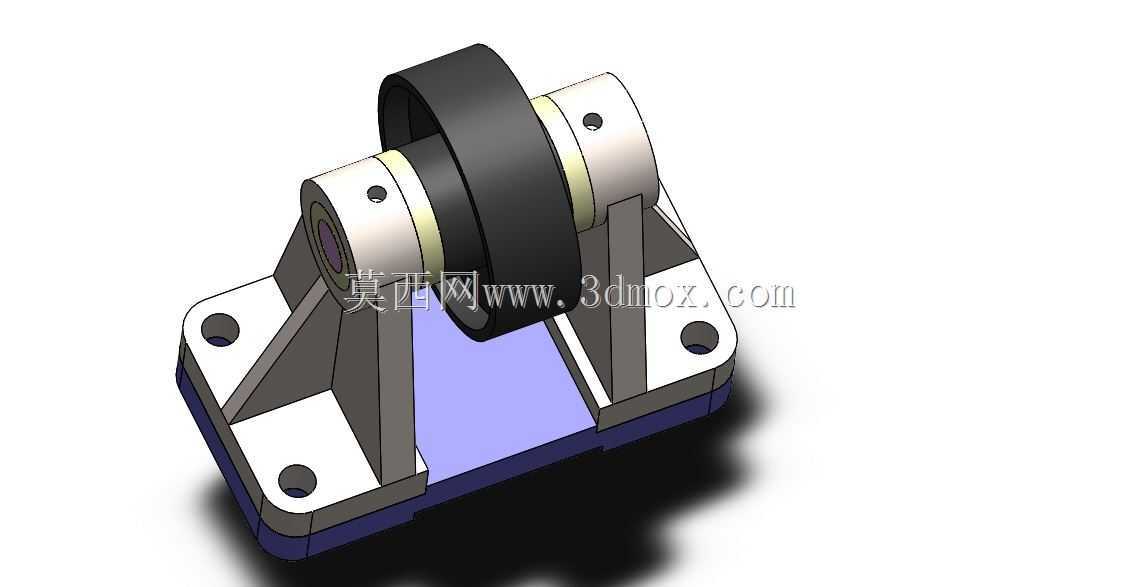

　　在各类物料输送、线缆牵引、轻载传动的工业场景里，这类带一体式安装支座的滑轮是应用频次极高的基础传动构件，不同于简易的悬臂式滑轮，这套结构把滑轮主体、双侧支撑臂、安装底板做了集成化设计，能在多数不需要定制安装支架的场合直接装配使用，大幅降低现场安装的适配工作量。从实际使用场景来看，这类滑轮既可以用在小型自动化生产线的皮带张紧端，承担皮带导向与张紧力传导的作用，也能适配车间内轻型吊具的导向环节，或是用在门窗启闭机构、小型起重装置的绳索导向位置，适用场景覆盖了从轻工装配到小型物料搬运的多个环节。

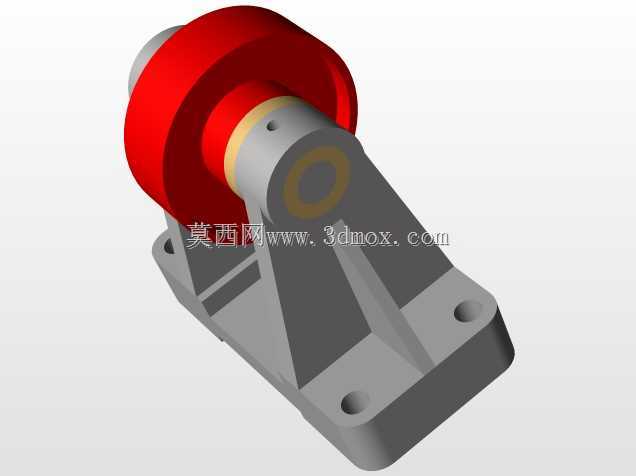

　　从功能特性上看，这套滑轮结构的双侧支撑臂采用了三角加强筋设计，支撑臂与底板的连接位置做了加厚过渡，避免单侧受力时出现支撑臂外张变形的问题，相比单臂支撑的滑轮，双侧对称支撑的结构能让滑轮轴的受力更均匀，不会出现轴端偏载导致的转动卡滞、轴套磨损加快的问题。滑轮主体的轮缘做了圆弧过渡处理，不管是适配圆截面的绳索还是平型传动带，都能保证接触过程中应力均匀分布，不会出现绳索边缘被轮缘切割、皮带侧边磨损过快的问题。轮体中心的轴孔位置预留了轴套安装位，可以根据实际使用工况选配铜套、含油轴承或是深沟球轴承，适配不同转速、不同载荷的使用需求，不需要重新加工轮体的安装尺寸。

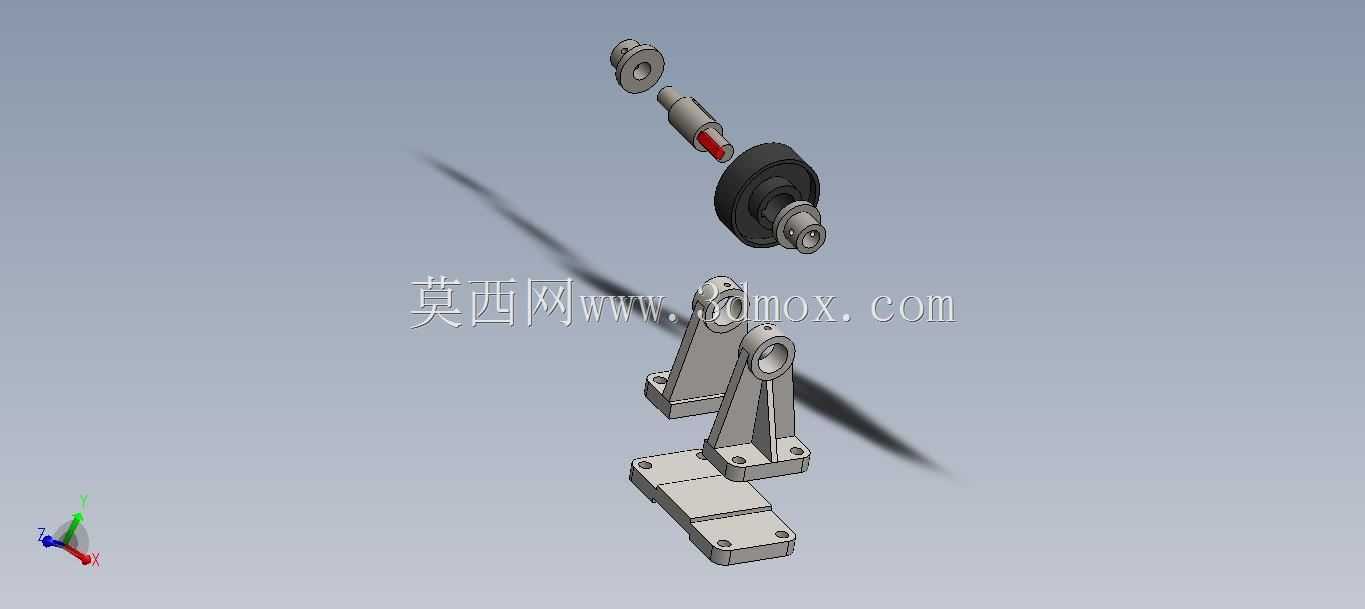

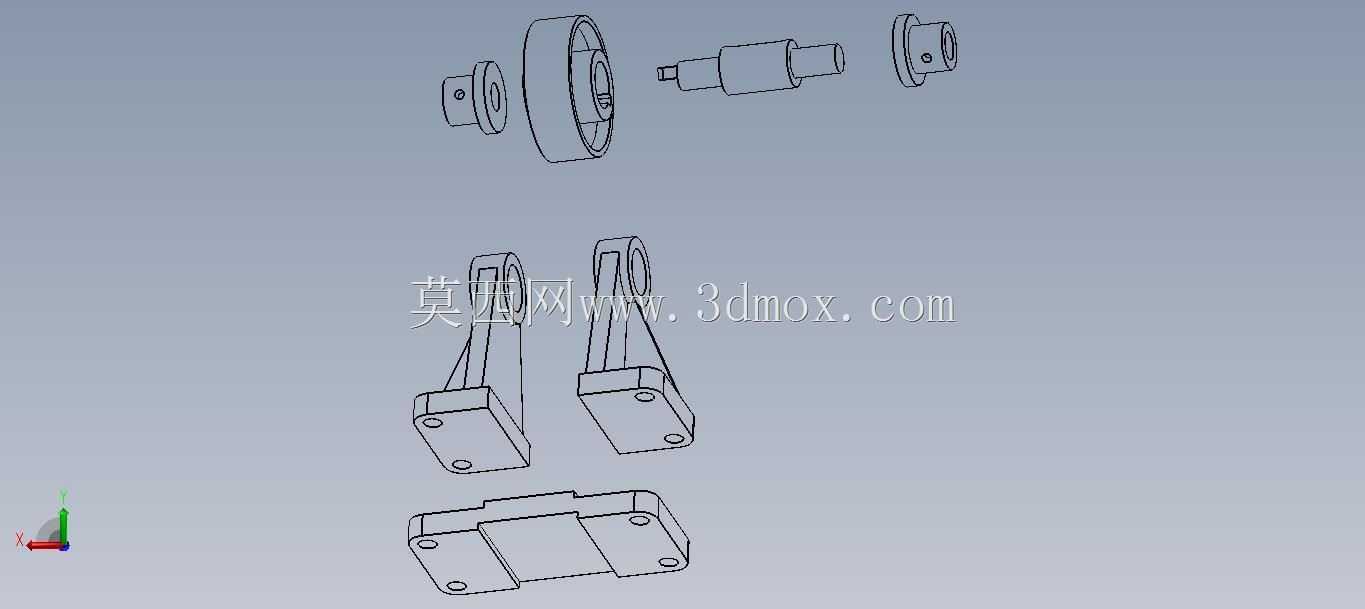

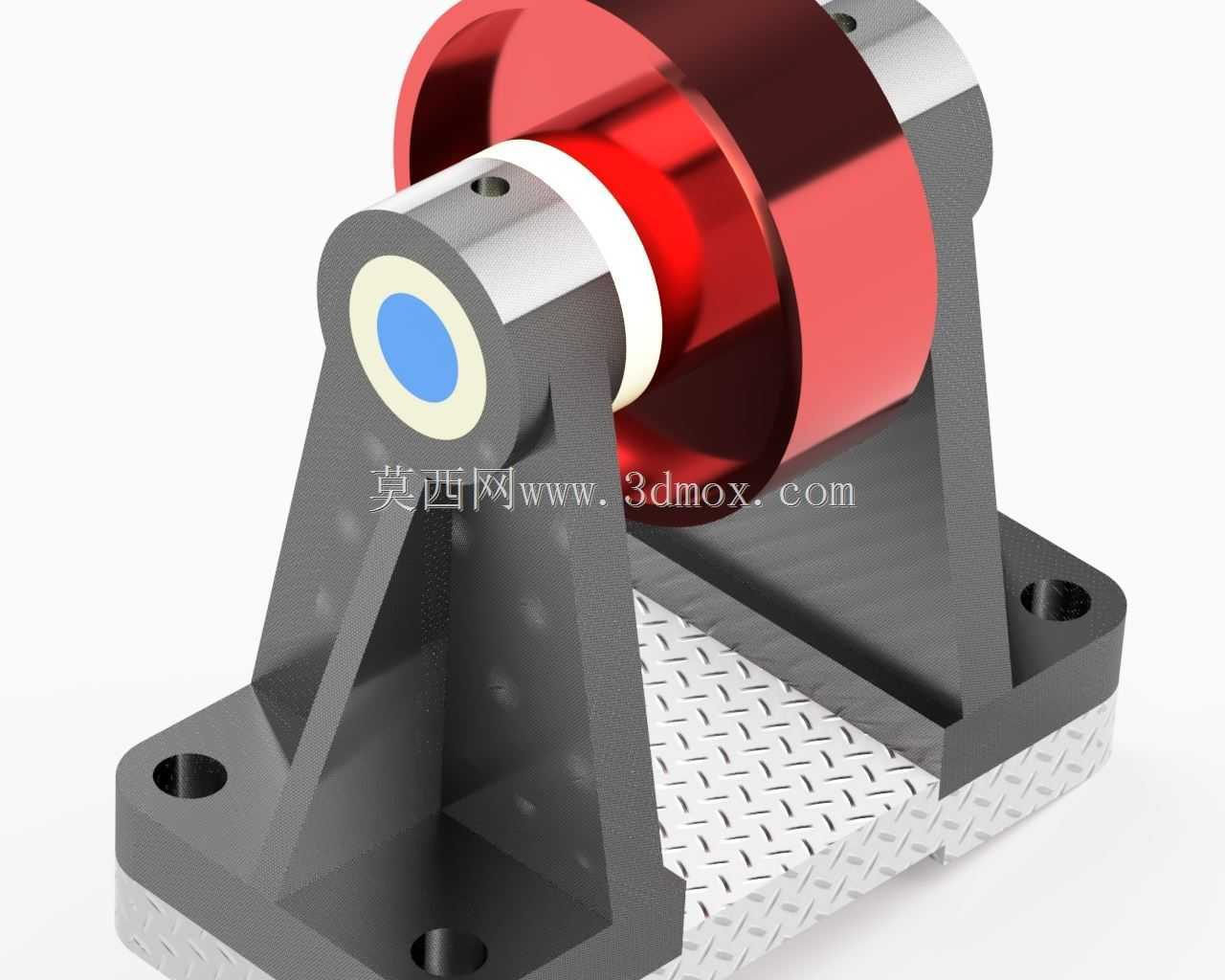

　　设计思路上，这套结构优先考虑了安装的通用性与维护的便捷性，底部的安装底板采用了带花纹的防滑板面，四个安装孔位做了沉头处理，使用内六角螺栓就能完成固定，安装后螺栓头不会突出底板表面，避免与其他构件发生干涉。支撑臂上的轴孔采用了同轴度公差控制，保证滑轮装配后轮体的径向跳动量控制在合理范围内，转动过程中不会出现周期性的窜动。轮体与支撑臂之间预留了足够的轴向间隙，即使在温变环境下出现零部件热胀冷缩，也不会出现轮体与支撑臂摩擦抱死的情况。轴端的固定结构采用了横向销钉定位，不需要复杂的端盖压紧结构，日常维护时只需要敲出定位销就能完成轮体、轴套的更换，不需要整体拆卸整个支座，大幅降低后期维护的时间成本。

　　从安装边界与尺寸适配的角度来说，底部安装板的四个安装孔采用对称布局，孔距适配常规的工业铝型材安装槽间距，不管是安装在铝型材框架上还是钢制焊接机架上，都不需要额外加工转接板。整体结构的重心落在安装底板的中心区域，即使承受垂直方向的载荷，也不会出现支座倾翻的力矩，安装时不需要额外增加辅助支撑。滑轮的有效绳槽宽度覆盖了常用的3-8mm直径绳索以及对应宽度的平皮带，轮体的外径设计兼顾了转动灵活性与结构紧凑性，不会因为外径过大占用过多安装空间，也不会因为外径过小导致绳索弯曲半径不足、出现疲劳断丝的问题。支撑臂的高度设计让轮体底部与安装底板之间预留了足够的间隙，即使绳索或皮带出现轻微下垂，也不会与底板发生摩擦，保证传动过程顺畅。

　　在实际选型使用时，需要注意根据实际承受的径向载荷选配对应强度的滑轮轴与轴承，当用于传动带张紧场景时，可以在支座底板与安装机架之间增加调整垫片，方便调整皮带的张紧度；当用于绳索牵引场景时，需要保证绳索的进出方向与轮槽中心平面重合，避免出现偏角导致绳索脱槽。这套结构的所有零部件都采用了规则的几何造型，不管是机加工还是开模铸造都能轻松实现，加工过程中没有复杂的曲面结构，能有效控制生产制造成本，适合批量生产应用。
