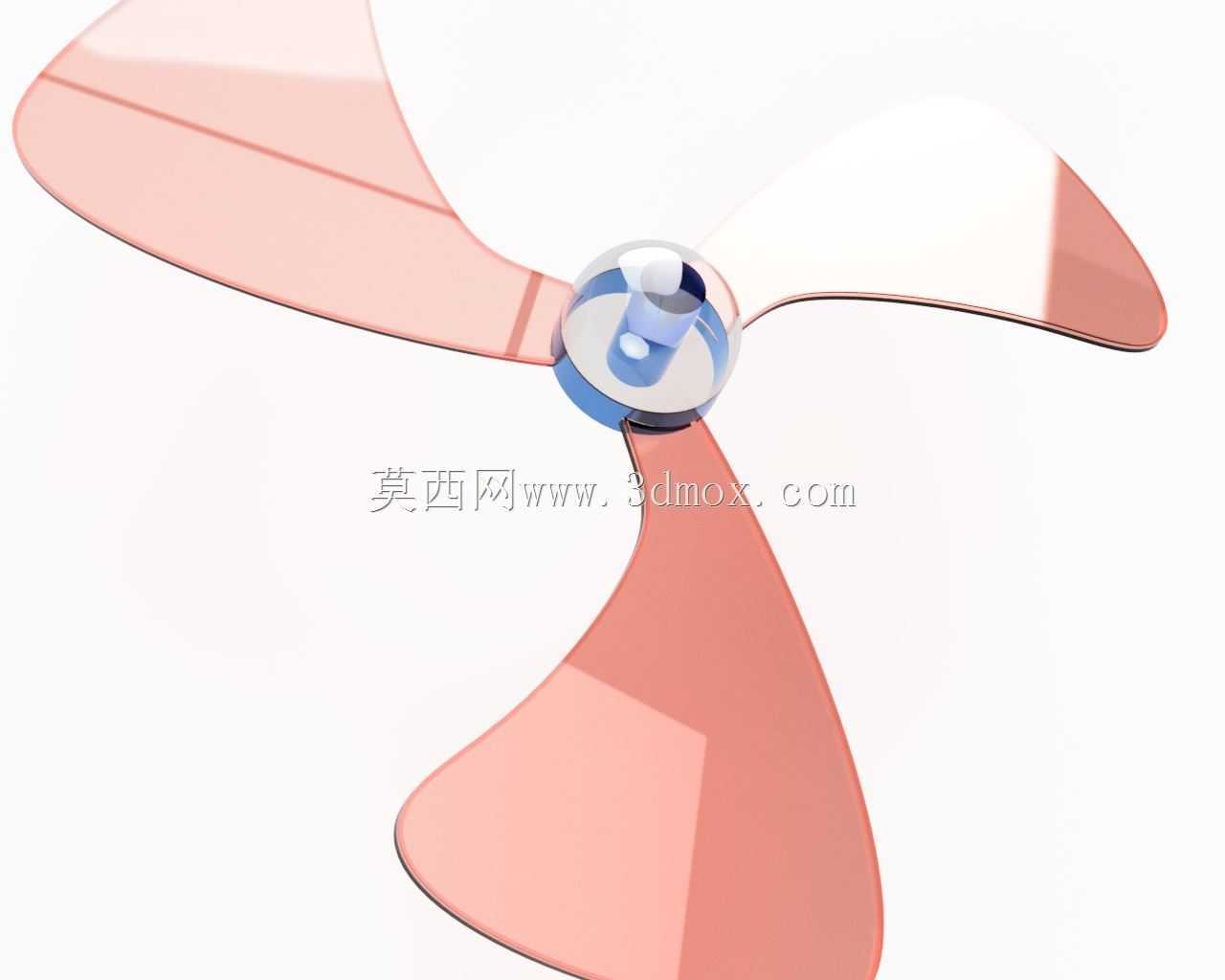

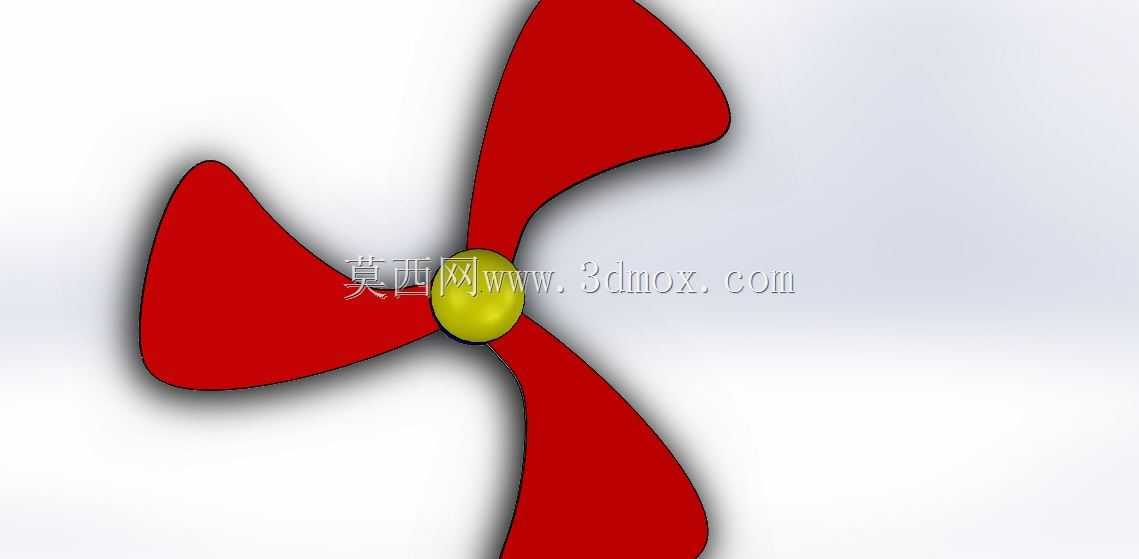

三叶曲面推进螺旋桨结构设计

　　在船舶内河航运、小型通航飞行器、低空无人机动力系统的实际选型场景里，螺旋桨是直接决定动力转化效率的核心部件，很多刚接触流体传动结构的设计人员，容易把螺旋桨的叶片当成等厚度的平板结构，实际落地到工程应用里，这类等厚度结构不仅会在运转时产生大量紊流损耗动力，还容易在高转速下出现应力集中导致叶片断裂，这套三叶结构的螺旋桨设计，就是针对中小功率动力输出场景做的曲面优化方案。

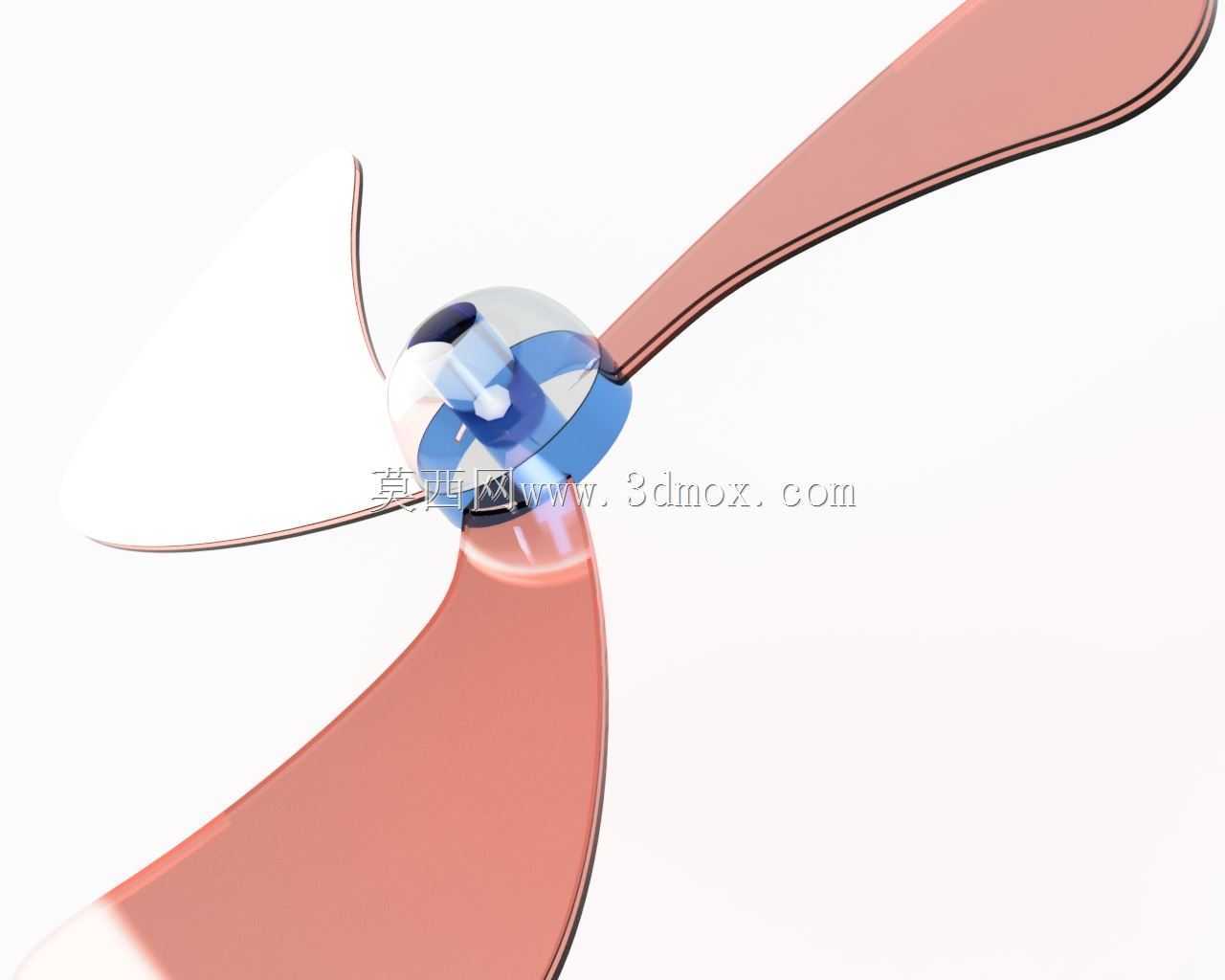

　　从实际安装边界来看，这套螺旋桨的中心轮毂采用台阶式定位孔设计，孔位预留了标准平键槽的安装空间，能直接匹配输出轴径在15-25mm区间的常规动力输出端，轮毂端面做了0.5mm的沉台结构，安装时可以和输出轴的轴肩完全贴合，不需要额外加装调整垫片就能保证轴向定位精度，避免高速运转时出现轴向窜动。叶片部分采用等变厚度复合曲面设计，从靠近轮毂的叶根位置到叶梢位置，厚度从8mm逐步过渡到2mm，叶根位置做了R12的大圆角过渡，能把运转时的离心力均匀分散到整个轮毂连接面，不会出现局部应力超限的问题；叶片的曲面扭角从叶根到叶梢做了连续渐变设计，靠近轮毂位置的扭角为22度，到叶梢位置逐步收窄到12度，这个角度梯度是结合空气、水两种流体介质的流速差做的匹配，能保证叶片从根到梢的每个截面都保持最优攻角，减少流体滑脱带来的动力损耗。

　　实际应用场景里，这套螺旋桨可以适配两种不同的工况：如果是搭配小型船舶的舷外机使用，叶片曲面的导水边做了0.8mm的圆角钝化处理，能避免水中的漂浮杂物、细沙直接冲击叶片边缘造成卷边损伤，叶片表面的曲面顺滑度控制在Ra1.6以内，能减少水流附着在叶片表面形成的边界层阻力，相比同尺寸的等距平板桨，推进效率能提升12%左右；如果是搭配小型低空无人机、轻型动力伞的动力系统使用，只需要把材质替换为高强度尼龙或者碳纤维复合材料，就能在保证结构强度的前提下把整体重量控制在200g以内，三叶的布局相比两叶桨，运转时的动平衡稳定性更好，不会出现明显的振动传导到机身结构，能有效提升搭载设备的运行稳定性。

　　设计过程中需要特别注意几个容易被忽略的细节：首先是三个叶片的分度精度，必须严格控制在120度±0.1度的公差范围内，否则高速运转时会产生明显的偏心振动，不仅会损耗动力，还会加速连接轴承的磨损；其次是叶片的静平衡调校，每个叶片的重量差要控制在0.5g以内，安装前需要做动平衡测试，在叶梢位置做去重处理，保证整体平衡精度达到G2.5级；另外，轮毂的锁紧结构要配套防松垫片，因为螺旋桨在启停、变速阶段会产生反向冲击力，普通的螺纹锁紧容易出现松动，加装止动垫片或者尼龙防松螺母才能保证长期运行的可靠性。

　　从安装适配的角度来说，这套螺旋桨的叶片展开直径控制在300mm，安装时需要保证叶梢和外围护罩、船体外壳的间隙不小于15mm，避免运转时叶梢剐蹭外围结构造成叶片断裂；如果是在多桨布局的设备上使用，相邻两个螺旋桨的旋转平面要错开至少50mm的距离，避免不同螺旋桨产生的流体场互相干扰，影响整体推进效率。很多设计人员在建模时容易忽略叶片的曲面顺滑度，出现局部的曲面褶皱、拐点，实际生产出来之后这些位置会产生明显的流体噪音，还会增加阻力，所以建模阶段要保证曲面的G2连续，每个截面的型线都要顺滑过渡，不能出现硬折角。
