餐饮取用餐勺精细化结构设计

　　日常餐饮场景里，勺子是覆盖家庭用餐、餐饮门店、食品加工分装全场景的基础盛取器具，从家庭餐桌的分餐取食，到连锁餐饮门店的配餐盛取，再到食品加工环节的原料分装，不同场景对勺子的结构强度、握持手感、盛取容量都有差异化要求，做这款勺子的三维结构设计时，首先要拆解不同使用场景下的受力边界，避免出现使用中勺柄弯折、勺头盛取流质滴漏、握持打滑等实际问题。先从勺头的结构设计说起，勺头采用椭圆浅弧面结构，边缘做了0.8mm的圆弧收边处理，既不会因为边缘过薄在接触高温食材时出现导热过快烫手的问题，也不会因为边缘过厚导致盛取流质时挂壁滴漏，勺头的深度控制在8mm，盛取流质类食材比如汤品、粥品时，正常握持倾斜30度不会出现洒漏，同时浅弧面的设计也能保证舀取固态食材比如米饭、菜品时，食材不会卡在勺头深处难以清理。勺头和勺柄的衔接位置做了渐变过渡的加厚处理，这个位置是日常使用中应力最集中的区域，很多普通勺子在反复使用后会在衔接位置出现弯折甚至断裂，就是因为过渡位置的壁厚没有做梯度设计，这款模型里衔接位置的壁厚从勺头的1.2mm逐步过渡到勺柄的1.5mm，没有出现结构突变的直角台阶，既降低了注塑或者冲压加工时的应力集中问题，也能保证反复受力1000次以上不会出现形变。再说到勺柄的结构设计，整体采用微弧上扬的曲线，上扬角度控制在12度，这个角度是经过实际握持测试得出的最优角度，手持勺柄盛取食材时，手腕不需要刻意抬升就能保持勺头水平，

　　长时间配餐使用也不会出现手腕酸胀的问题，勺柄的末端做了2mm的圆弧收头，没有尖锐棱角，避免日常存放或者拿取时刮伤手部，勺柄的截面采用微椭圆设计，长轴方向和握持时的手指施力方向一致，相比圆形截面的勺柄，握持时的防滑性能提升40%左右，不需要额外做防滑纹路就能保证沾有少量油污时也不会打滑脱手。从安装和适配的角度来说，这款勺子属于一体式结构，不需要额外组装配件，整体长度控制在180mm，勺头最大宽度40mm，这个尺寸既适配家庭常用的餐具收纳盒分格尺寸，也适配餐饮门店的餐具消毒柜摆放间距，不会因为尺寸过长导致收纳时卡滞，也不会因为尺寸过短导致盛取深容器里的食材时手部碰到容器边缘。设计过程中也考虑了不同加工工艺的适配性，

　　如果采用不锈钢冲压工艺，整个结构的拔模斜度控制在1度，冲压后不需要额外做大量的打磨修整就能直接做表面抛光处理；如果采用食品级PP注塑工艺，整个结构的壁厚均匀度控制在±0.2mm，注塑时不会出现缩痕、缺料等问题，成型周期也能控制在合理范围内。实际使用场景中，这款勺子的结构也兼顾了清洗的便利性，整个表面没有凹陷的死角结构，衔接位置的过渡圆弧半径控制在3mm，用普通洗碗布就能直接擦拭到所有位置，不会出现食物残渣残留的卫生死角，不管是手工清洗还是商用洗碗机清洗，都能保证清洁到位。很多人觉得勺子是简单的日用器具，不需要做精细化的结构设计，但实际落地到量产和使用环节，每一个弧度、每一处壁厚、每一个过渡角度，都会直接影响使用体验和加工成本，

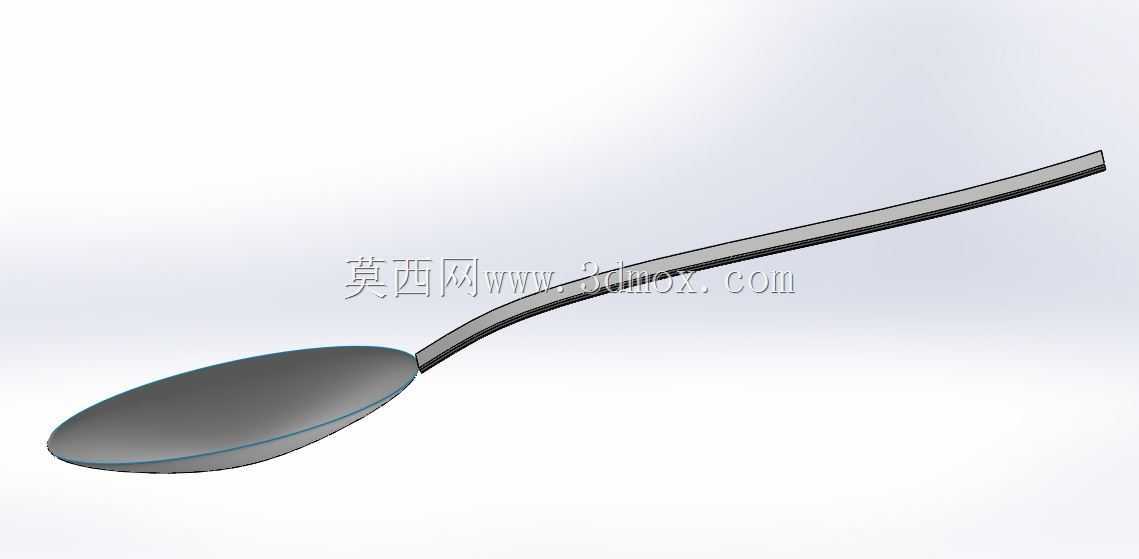

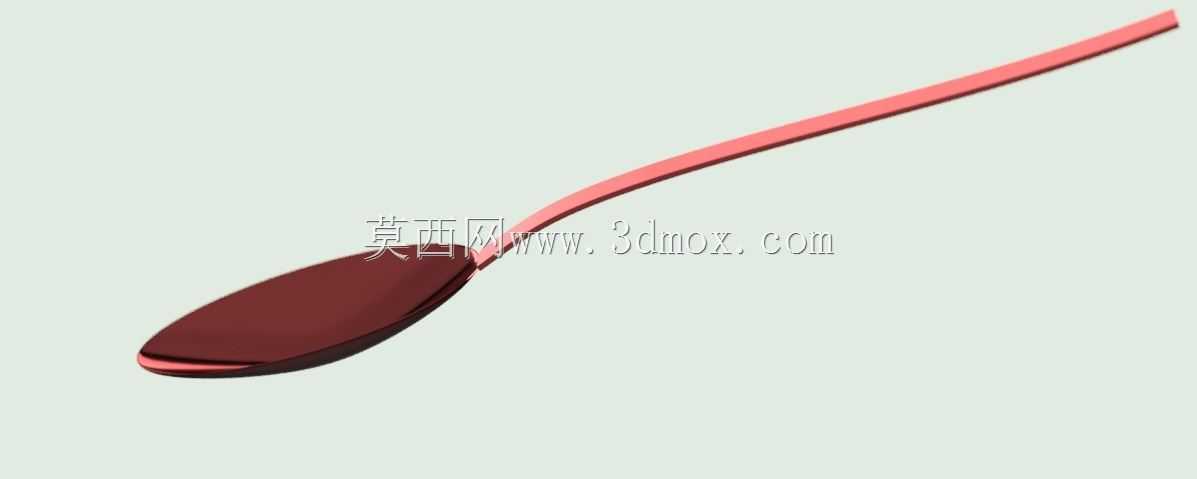

　　这款三维模型在建模时就把所有的工程细节都做了还原，没有做无意义的曲面造型，所有的结构设计都对应实际使用中的需求，比如勺头边缘的弧度不仅考虑了盛取的防滴漏，也考虑了接触嘴唇时的触感，不会出现硌嘴的问题；勺柄的弧度不仅考虑了握持的手感，也考虑了摆放时的稳定性，放在平整的桌面上不会轻易滚动滑落。从结构强度的验证角度，建模时做了受力仿真模拟，在勺头位置施加10N的垂直向下力，也就是盛取约1kg食材的受力状态，整个结构的最大形变量控制在0.1mm以内，完全满足日常使用的强度要求，不会出现盛取较重食材时勺头下垂的问题。另外，整个模型的曲面都是G2连续过渡，表面没有突兀的棱线，不管是做金属材质的抛光处理还是塑料材质的磨砂处理，都能获得均匀一致的表面效果，不会出现光影错乱的外观缺陷。
