铣床尾座顶尖锁紧调节机构

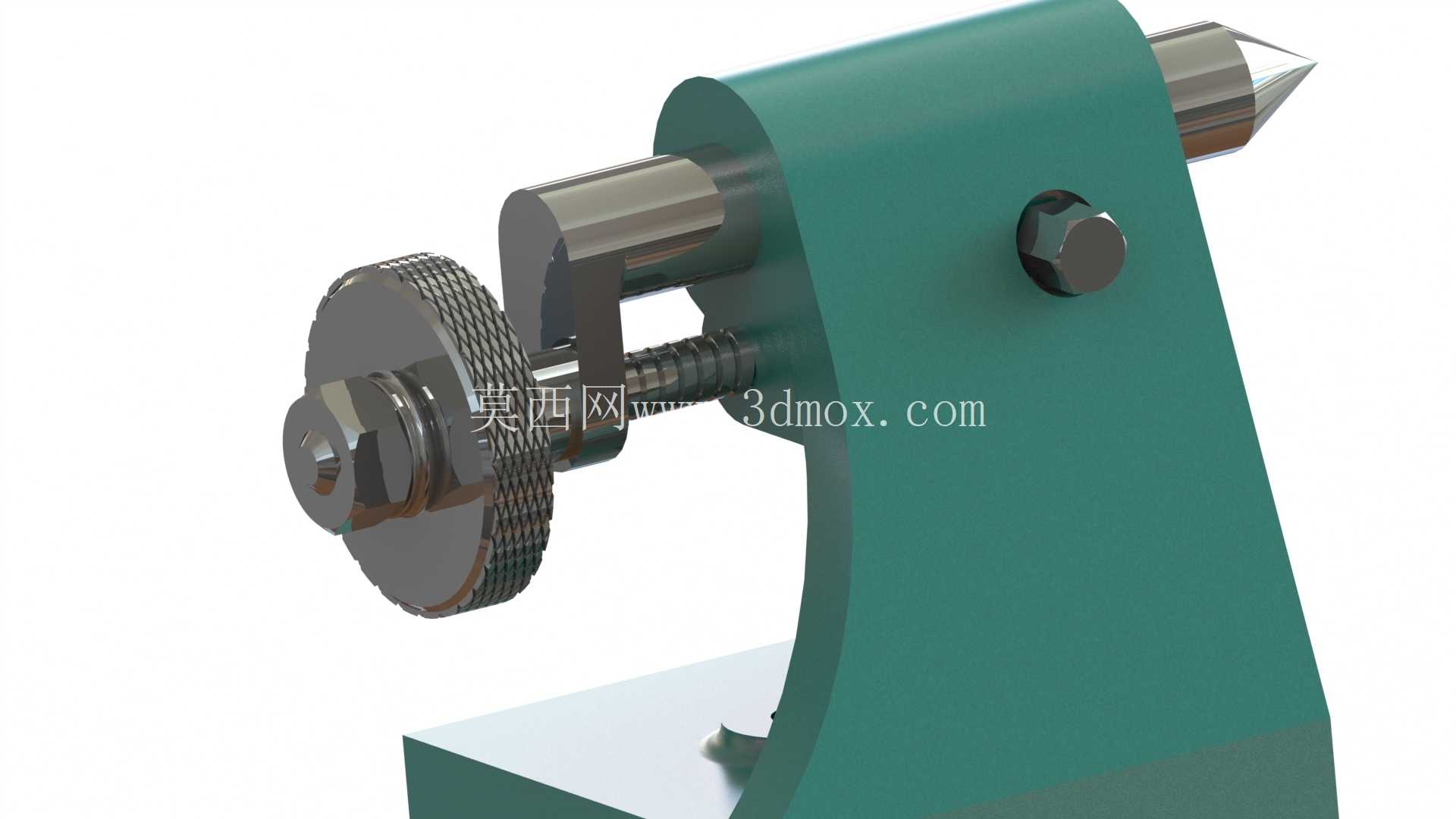

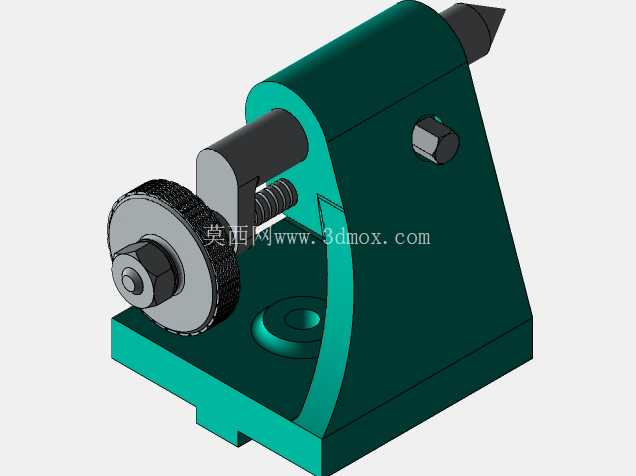

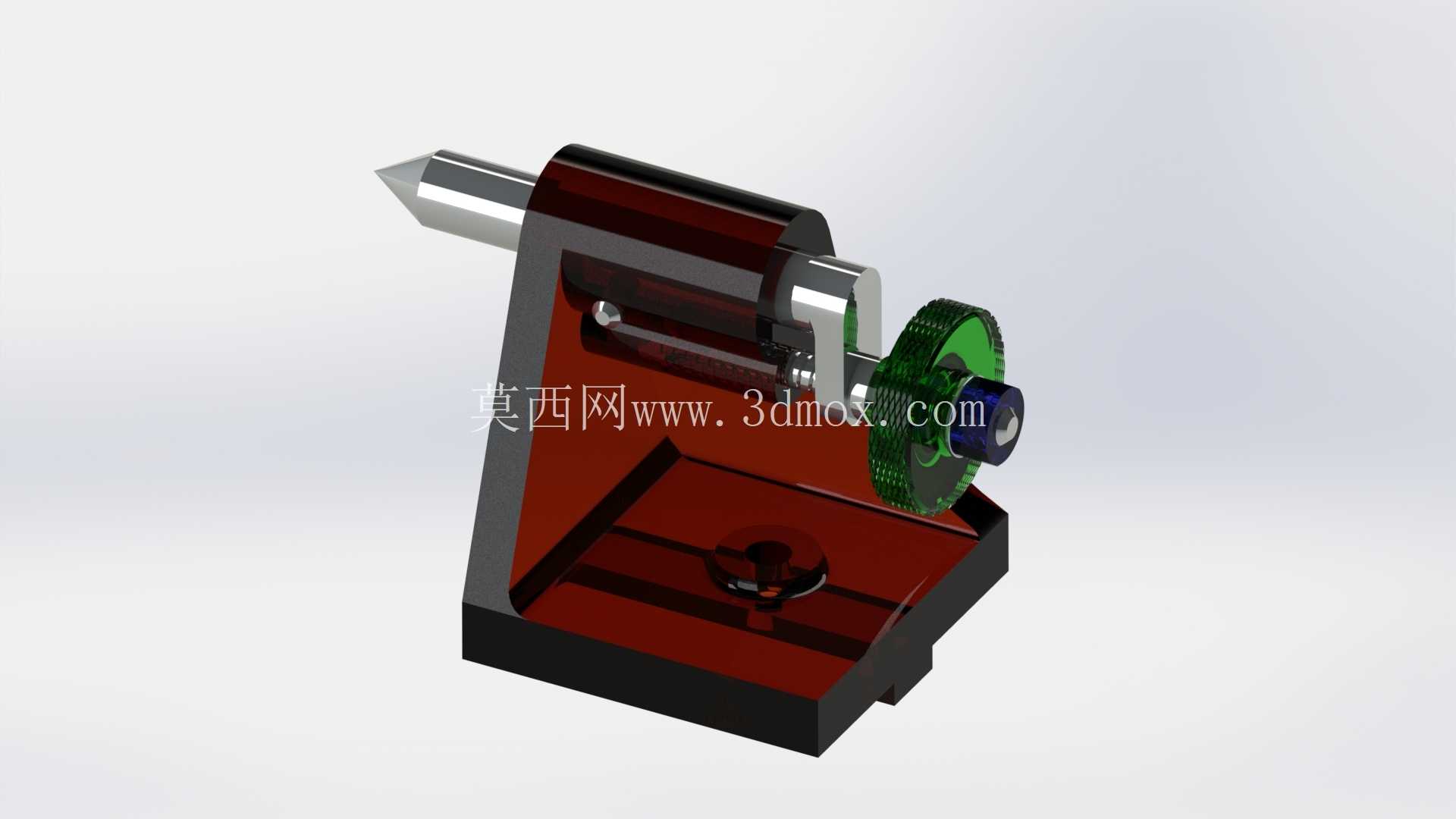

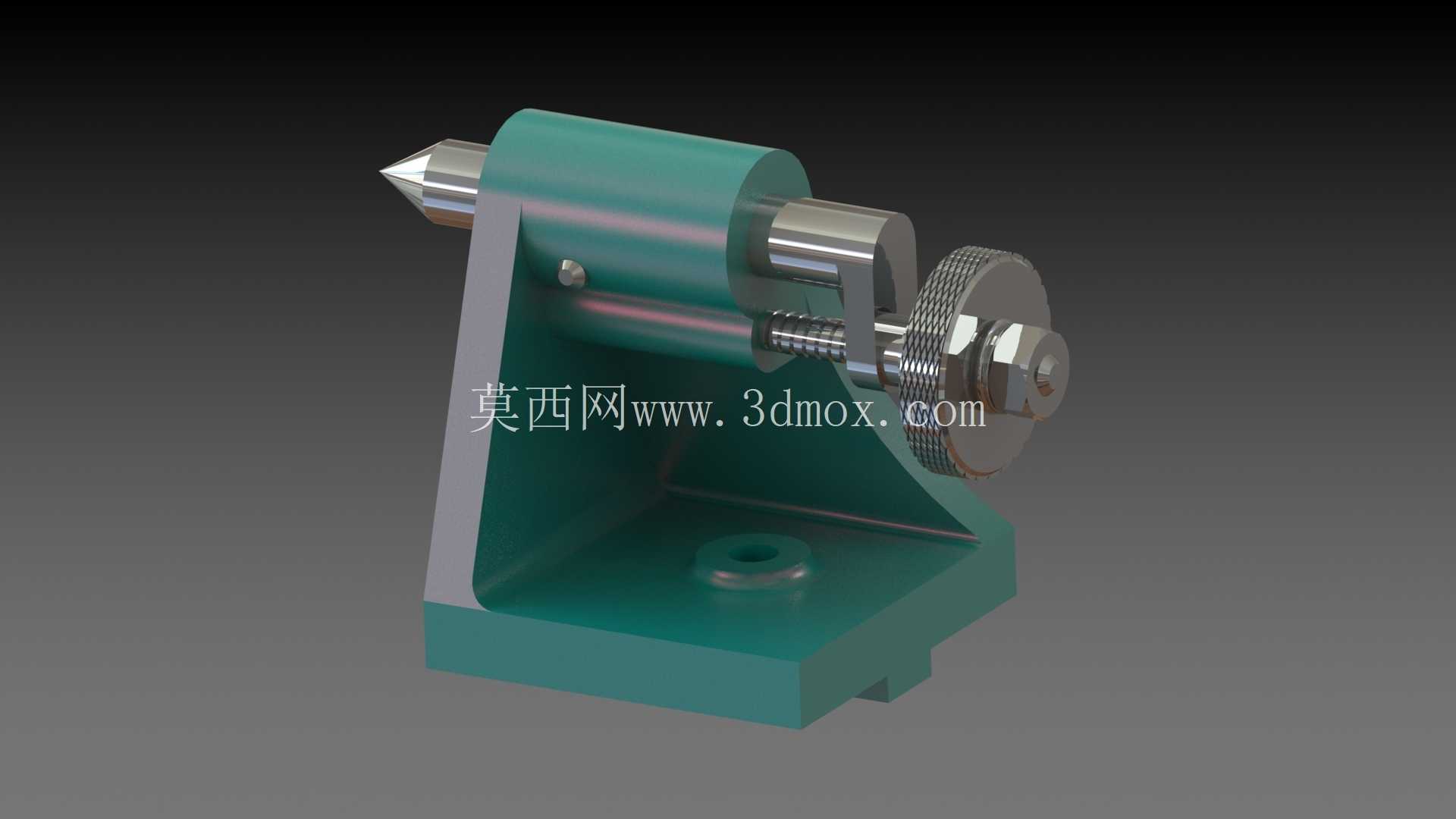

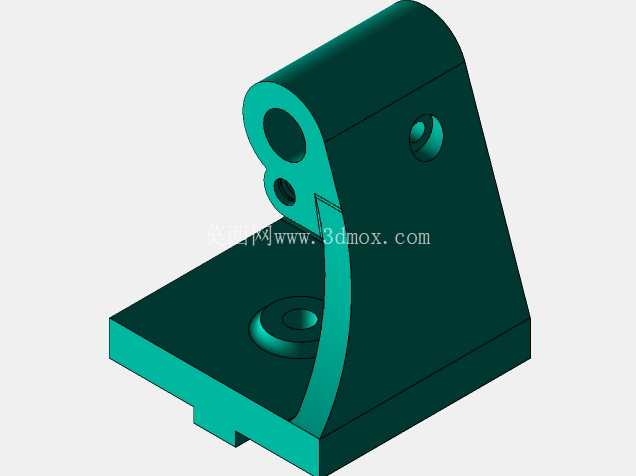

在普通铣床、小型工具铣床的轴类零件装夹工位，尾座是和分度头、卡盘配合完成长轴类工件周向铣削、键槽加工、端面齿形加工的核心配套部件，其顶尖的同轴度、锁紧可靠性直接决定工件加工的形位公差精度。这套尾座结构采用L型一体式铸造基座，基座底部设置定位凸台与安装沉孔，可直接匹配铣床工作台T型槽的安装间距，安装时通过T型螺栓将基座锁紧在工作台指定位置，基座的竖直支撑面与底面采用90度精密加工，保证顶尖轴线与工作台面的平行度公差控制在0.02mm/100mm范围内，避免装夹长轴时出现工件翘头、让刀的问题。

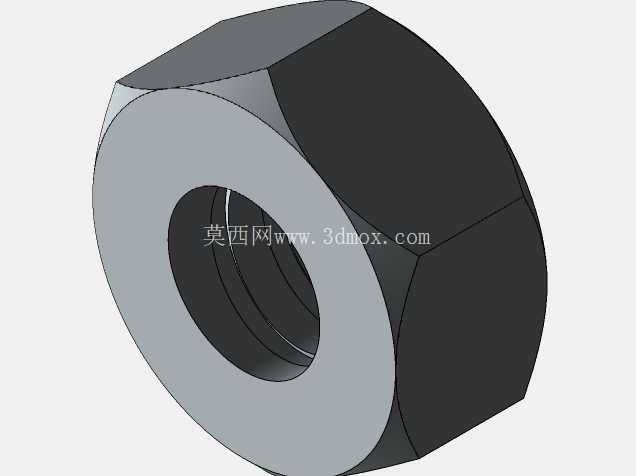

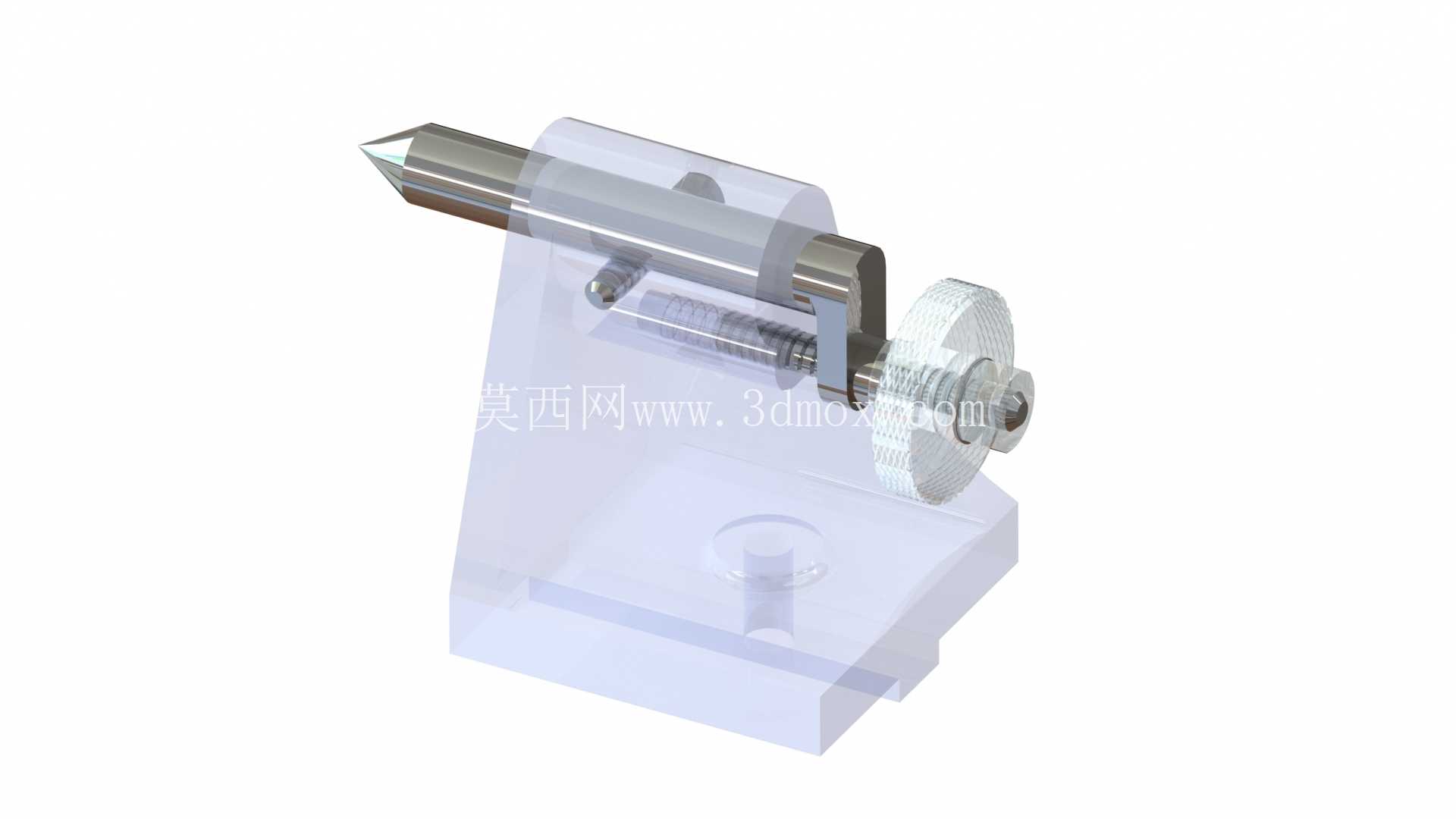

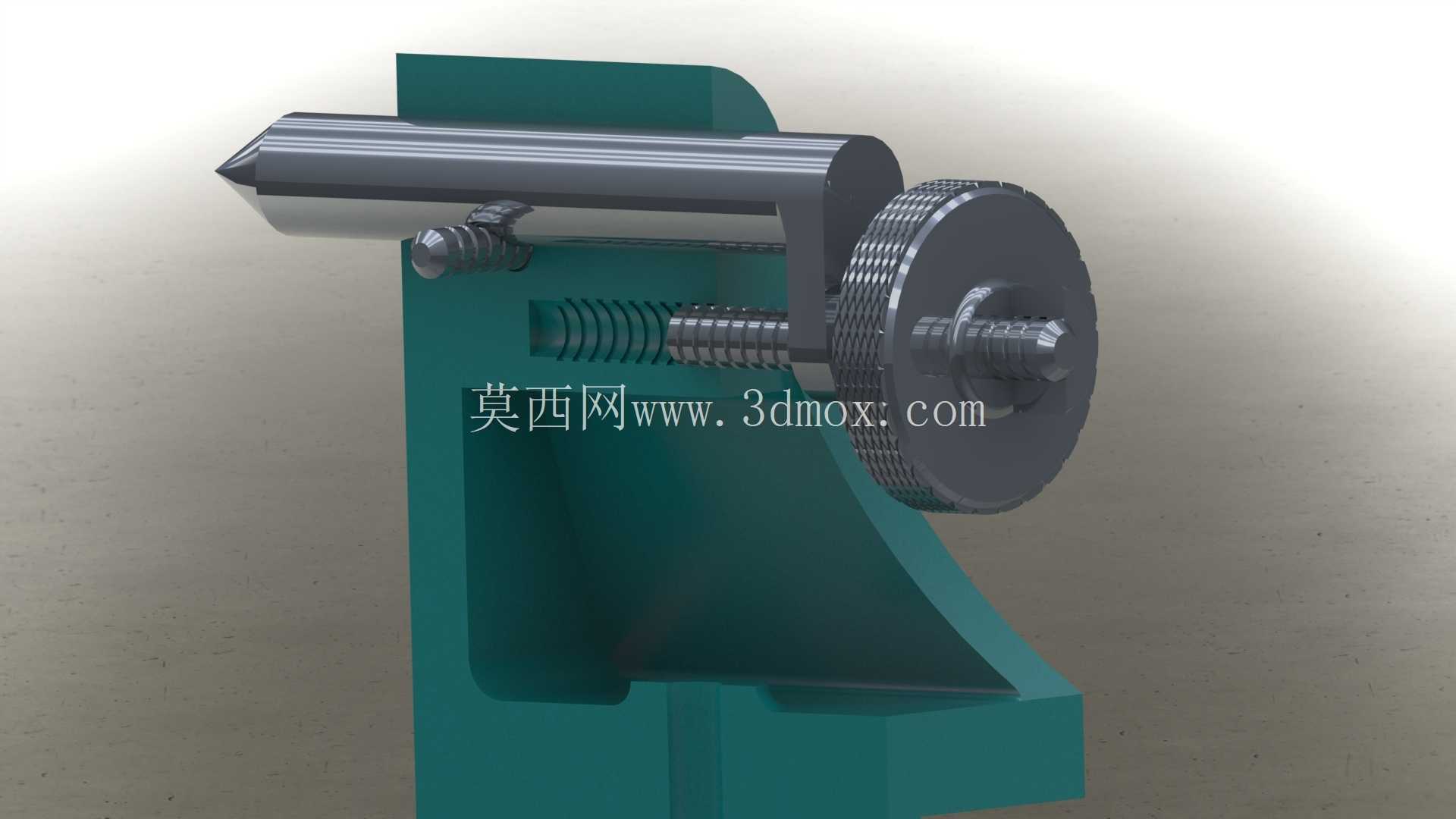

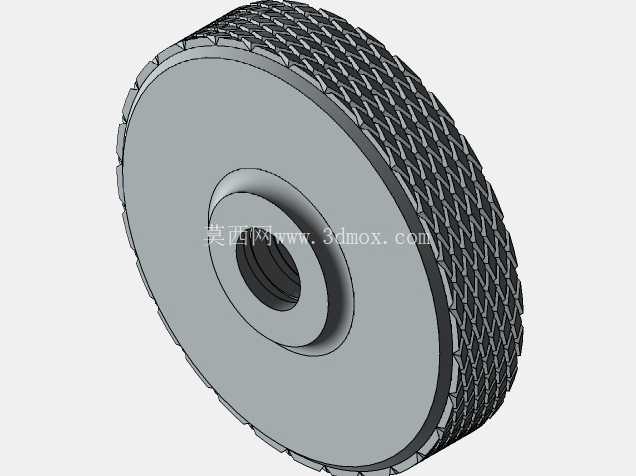

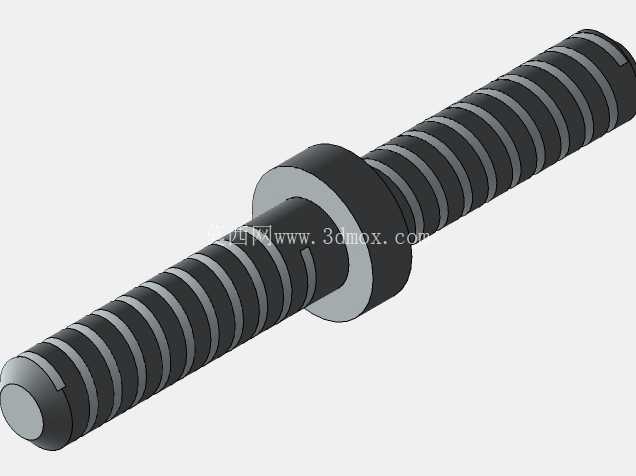

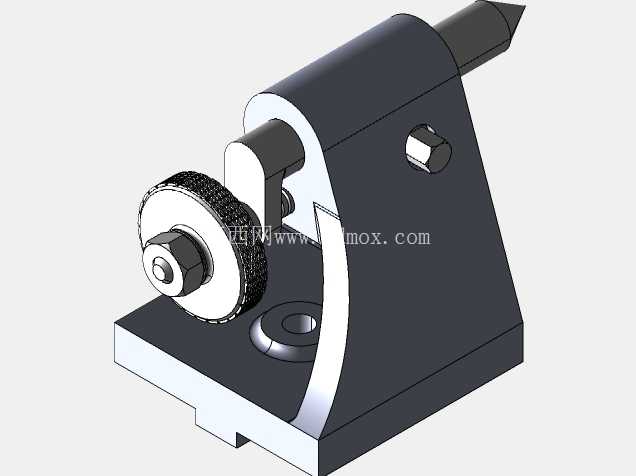

顶尖部分采用莫氏锥度适配的活动顶尖结构，顶尖尾部与滑动套筒内孔过盈配合，滑动套筒可在基座的水平导向孔内做轴向滑移，套筒外圆与导向孔的配合间隙控制在H7/g6精度区间，既保证轴向移动的顺畅度，又能避免径向晃动影响顶尖定位精度。尾端的调节手轮采用滚花防滑设计，手轮与调节螺杆同轴连接，螺杆与套筒尾部的内螺纹配合，转动手轮即可带动套筒轴向进退，实现顶尖对工件中心孔的顶紧与松脱，手轮侧方设置锁紧螺母，当顶尖顶紧工件达到合适预紧力后，拧紧锁紧螺母即可锁死套筒位置，避免铣削过程中因切削振动导致套筒后退、工件装夹松动的问题。

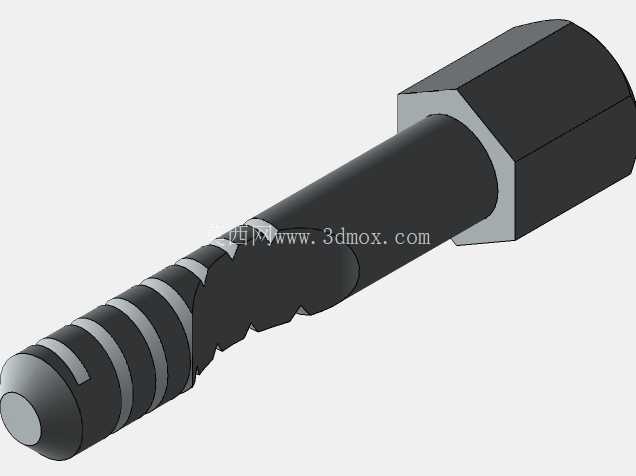

从结构设计逻辑来看，这套尾座没有采用复杂的液压或气动顶紧结构，完全依靠纯机械螺纹副实现顶紧力调节与锁紧，结构可靠性高，日常维护仅需定期在导向孔、螺纹副位置加注润滑脂即可，适合小型加工车间、教学实训场景的铣床配套使用。基座侧面设置的紧定螺钉可对滑动套筒的周向转动进行限位，避免套筒在移动过程中出现周向偏转，保证顶尖始终与主轴轴线保持同轴。顶尖头部采用硬质合金镶片设计，可承受较大的顶紧力与切削冲击力，长期使用磨损后可单独更换顶尖，无需更换整套套筒部件，降低后期维护成本。

在实际加工场景中，这套尾座可适配最大顶紧长度300mm以内的轴类工件，顶紧力可通过手轮转动圈数灵活调节，加工细长轴时可适当减小顶紧力避免工件弯曲变形，加工重型轴类零件时可增大顶紧力并配合尾座锁紧机构保证装夹刚性。安装时需先将基座底面与工作台面擦拭干净，避免铁屑、杂物垫在结合面导致尾座倾斜，安装后需打表检测顶尖的径向跳动与轴向窜动，保证跳动值控制在0.01mm以内再投入加工使用。日常使用中需注意避免铁屑进入导向孔与螺纹副间隙，每次加工完成后及时清理尾座表面的切削液与铁屑，定期检查锁紧机构的可靠性，避免因锁紧失效引发加工质量问题甚至安全隐患。
