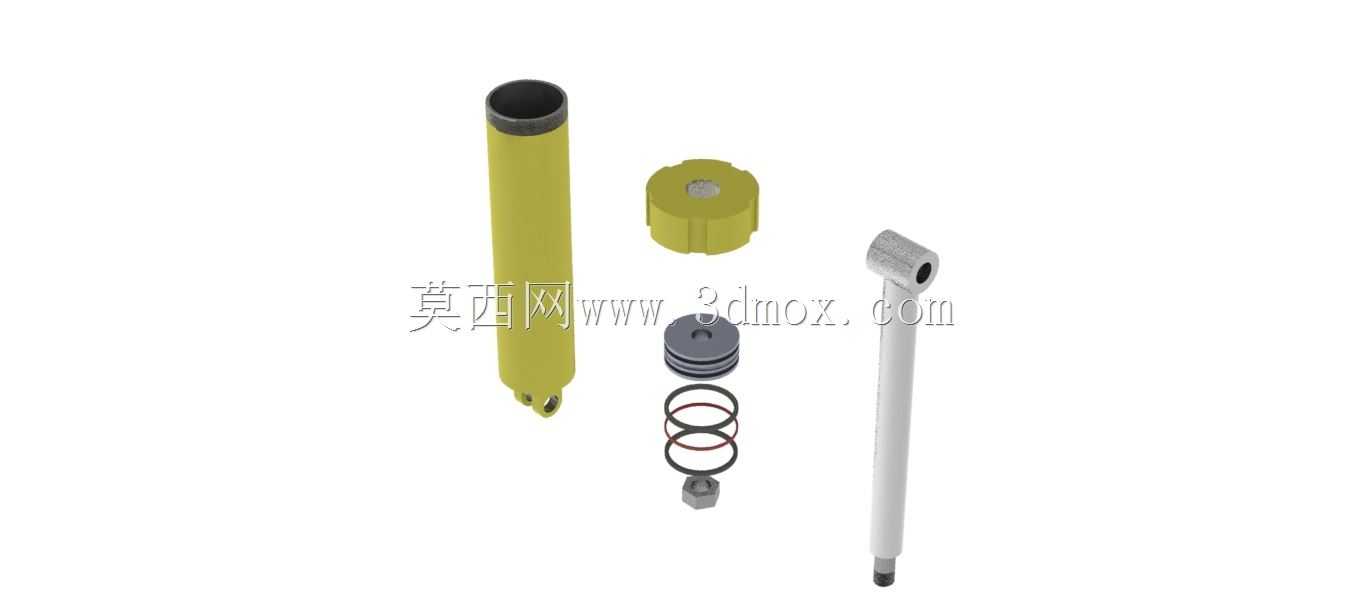

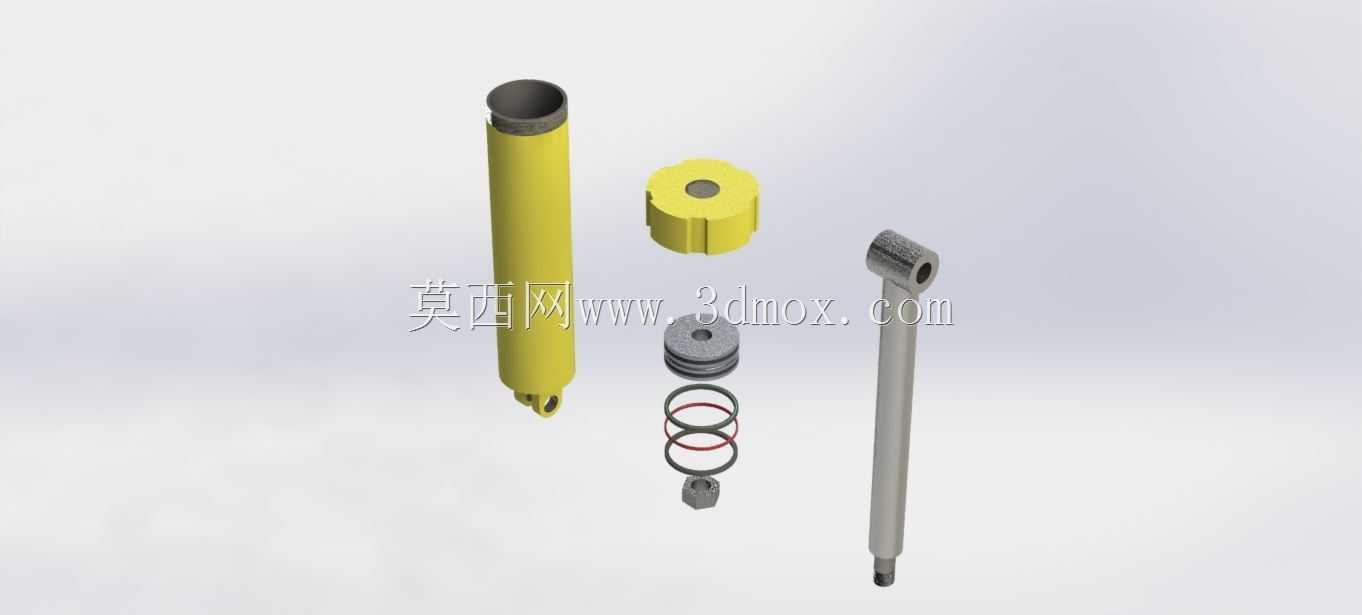

这套液压活塞组件属于液压系统的核心执行单元,常见于工程机械举升机构、工业设备直线驱动工位、农机液压悬挂系统中,承担将液压油压力能转化为直线往复机械动能的作用,可驱动负载完成举升、推拉、压紧等动作,在负载波动大、工况存在粉尘或泥水飞溅的户外作业场景中适配性较强。从结构拆解状态能看到,整套组件包含外缸筒、活塞杆、活塞本体、多级密封件、导向支撑环、端接铰耳几个核心部分,设计时优先考虑了动密封的可靠性与往复运动的同轴度控制。缸筒采用薄壁长筒结构,内壁做高精度珩磨处理,表面粗糙度控制在适配密封件寿命的区间内,既减少活塞往复运动的摩擦阻力,也能避免密封件被内壁微观划痕刮损,缸筒底端的铰耳结构用于和设备基座铰接,可抵消安装面的角度偏差,

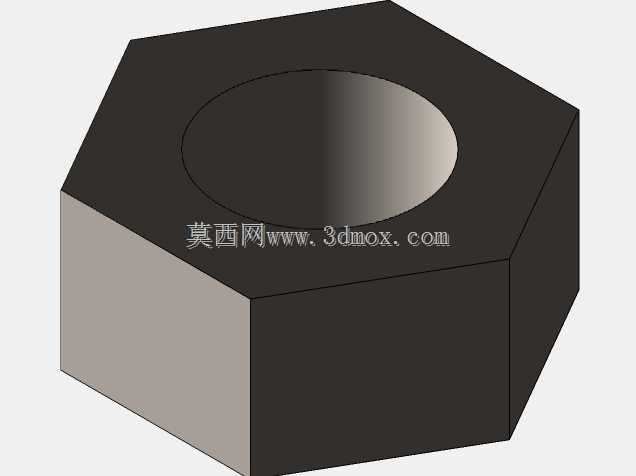

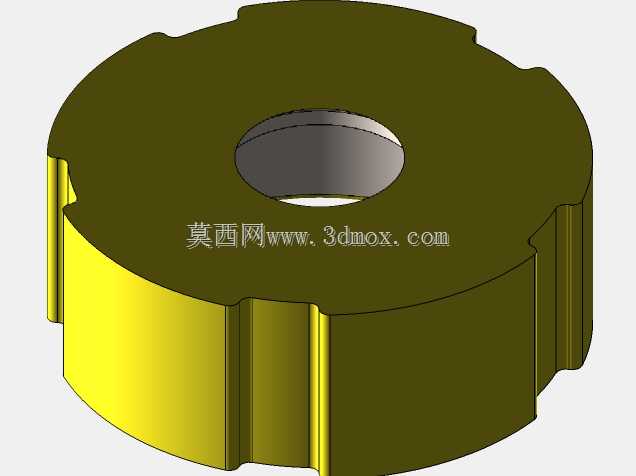

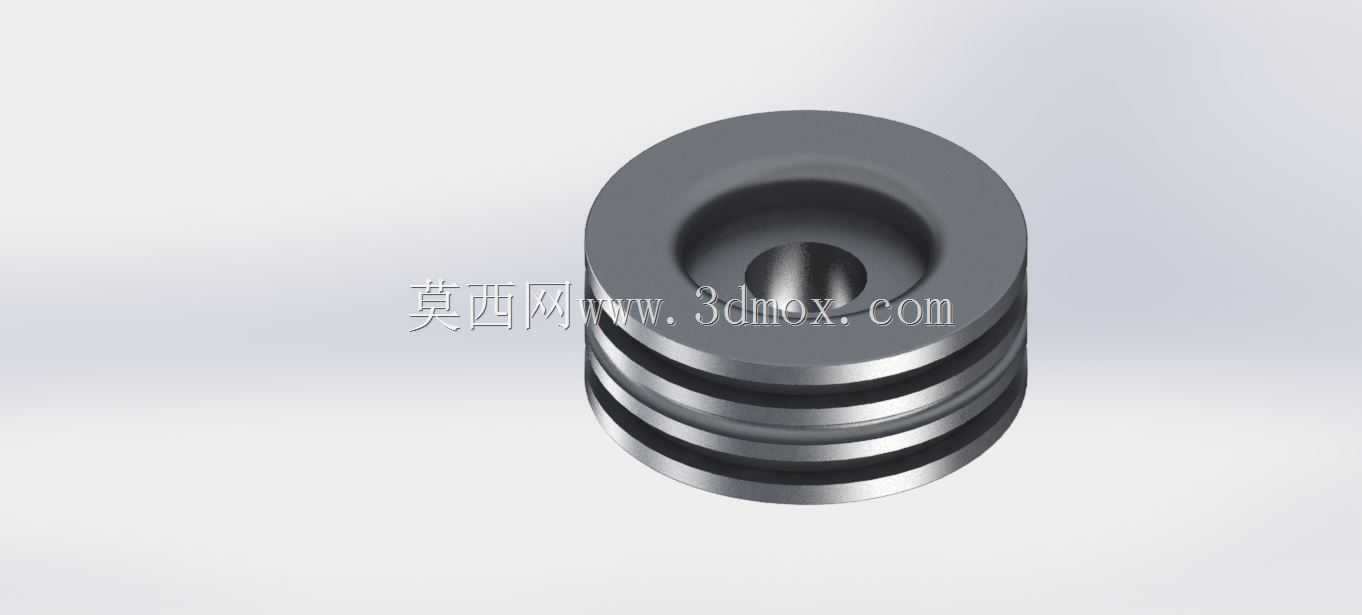

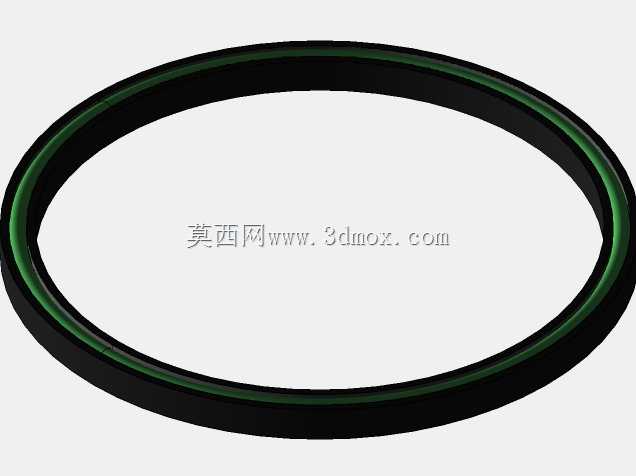

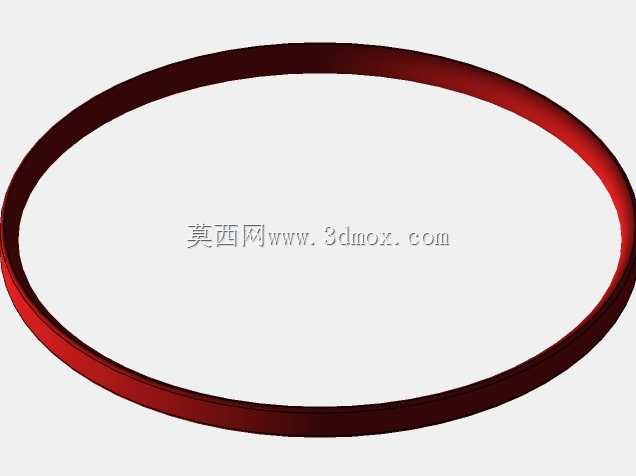

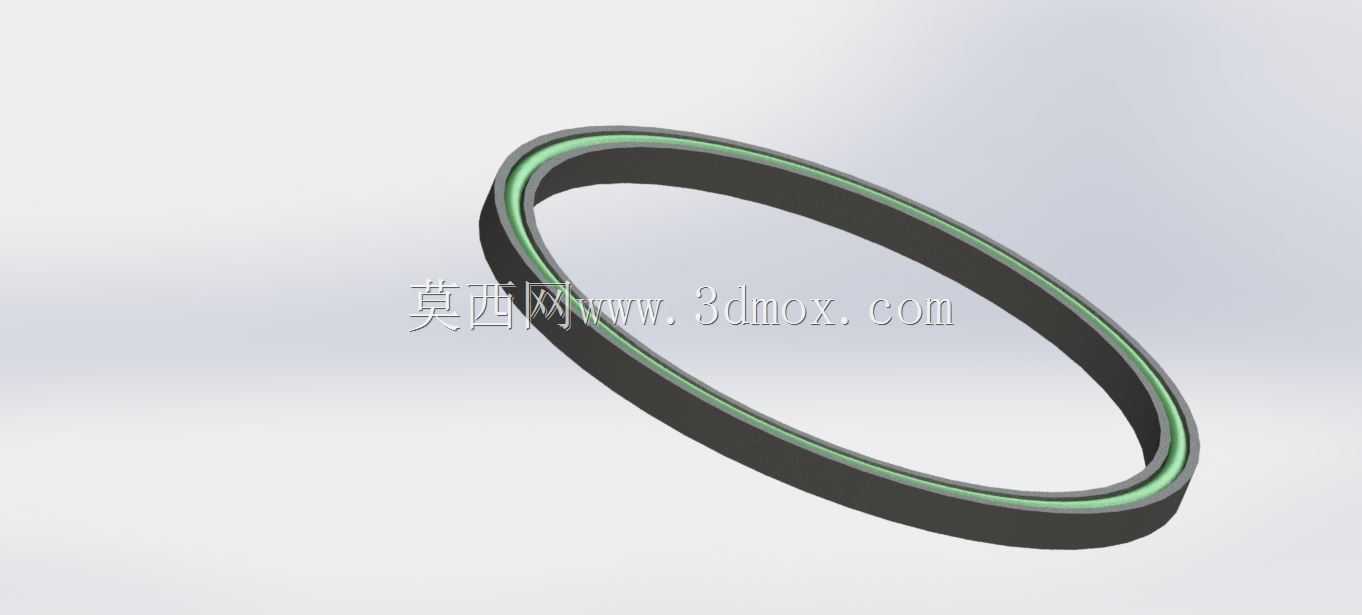

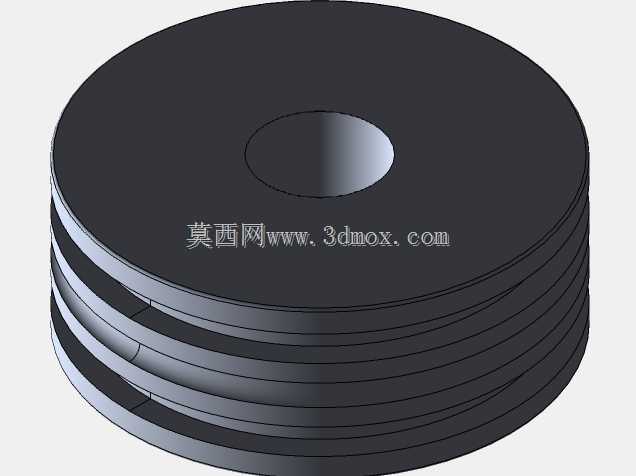

避免活塞杆受径向偏载。活塞杆表面做硬化处理,外圆磨削精度满足往复运动的导向要求,顶端的铰耳用于和被驱动负载连接,杆体和活塞的连接采用可靠的机械锁止结构,避免高压工况下活塞和杆体脱开。活塞本体上设置了多道密封槽,分别安装主承压密封、副密封、导向支撑环,主密封承担高压油腔的压力密封,防止高压油从活塞和缸筒的间隙内泄,副密封用于刮除缸筒内壁残留的油膜,减少外泄漏风险,导向支撑环采用耐磨非金属材质,既给活塞提供径向支撑,避免金属活塞直接和缸筒内壁接触造成拉缸,也能补偿少量的加工同轴度误差。设计时的安装边界需要重点关注:缸筒总长度决定了最大行程余量,安装时要预留足够的伸缩空间,避免活塞运动到行程端点时出现机械碰撞;
两端铰耳的安装孔同轴度需要控制在合理公差范围内,防止活塞杆运动过程中出现别劲现象,加速密封件和导向套的磨损;进出油口的位置要避开安装干涉区域,保证液压管路连接后不会随油缸摆动出现弯折。在实际选型适配时,要结合系统工作压力匹配密封件的耐压等级,结合往复运动速度调整导向支撑环的材质,若应用在高频往复工况,还需要在缸筒端部增加缓冲结构,降低活塞到端点的冲击载荷。这套结构的拆解设计也方便后期维护,出现密封件磨损时可快速拆卸更换易损件,无需整体报废整个油缸,降低了设备全生命周期的维护成本。
