车载折叠式液压起重吊机结构设计

　　这款折臂式车载起重装置，主要适配货运车辆底盘加装，多用于零散重型货物的装卸、短途转运中的自装自卸作业，常见于建材配送、设备运维、市政抢修、物流场站等场景，相比直臂吊机，折叠臂结构收拢后占用货箱边缘空间极小，不会过多影响车辆原有载货空间，在狭窄巷道、低矮厂房、架空管线密集的作业区域，折臂的多关节变幅特性可以绕过障碍物完成吊装，适配性远高于同吨位直臂结构。

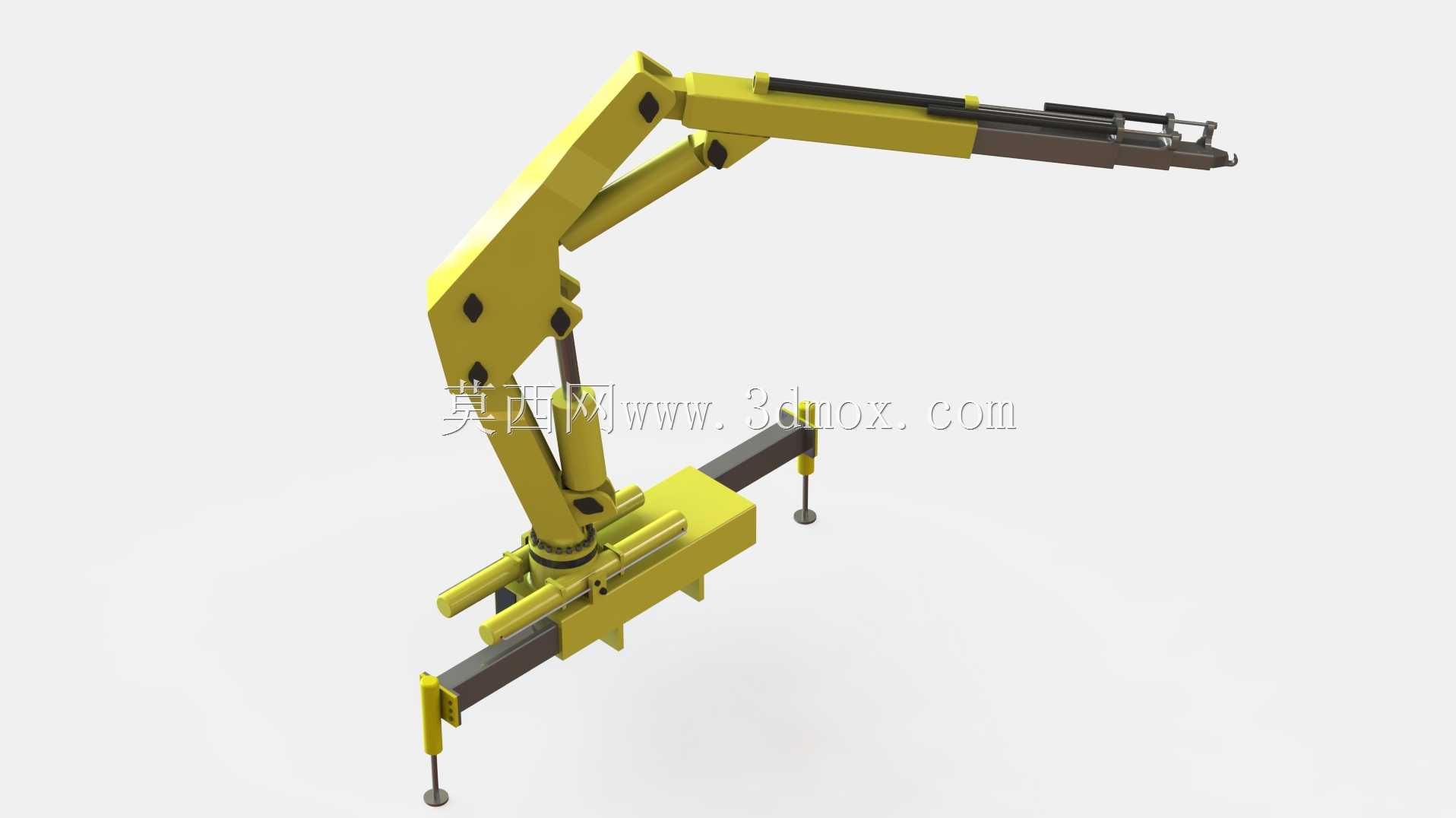

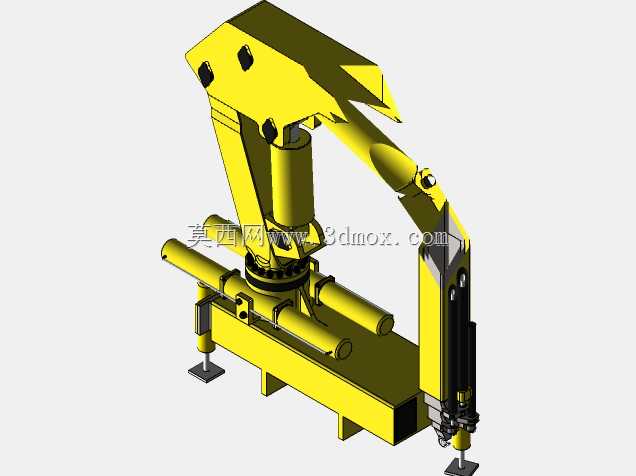

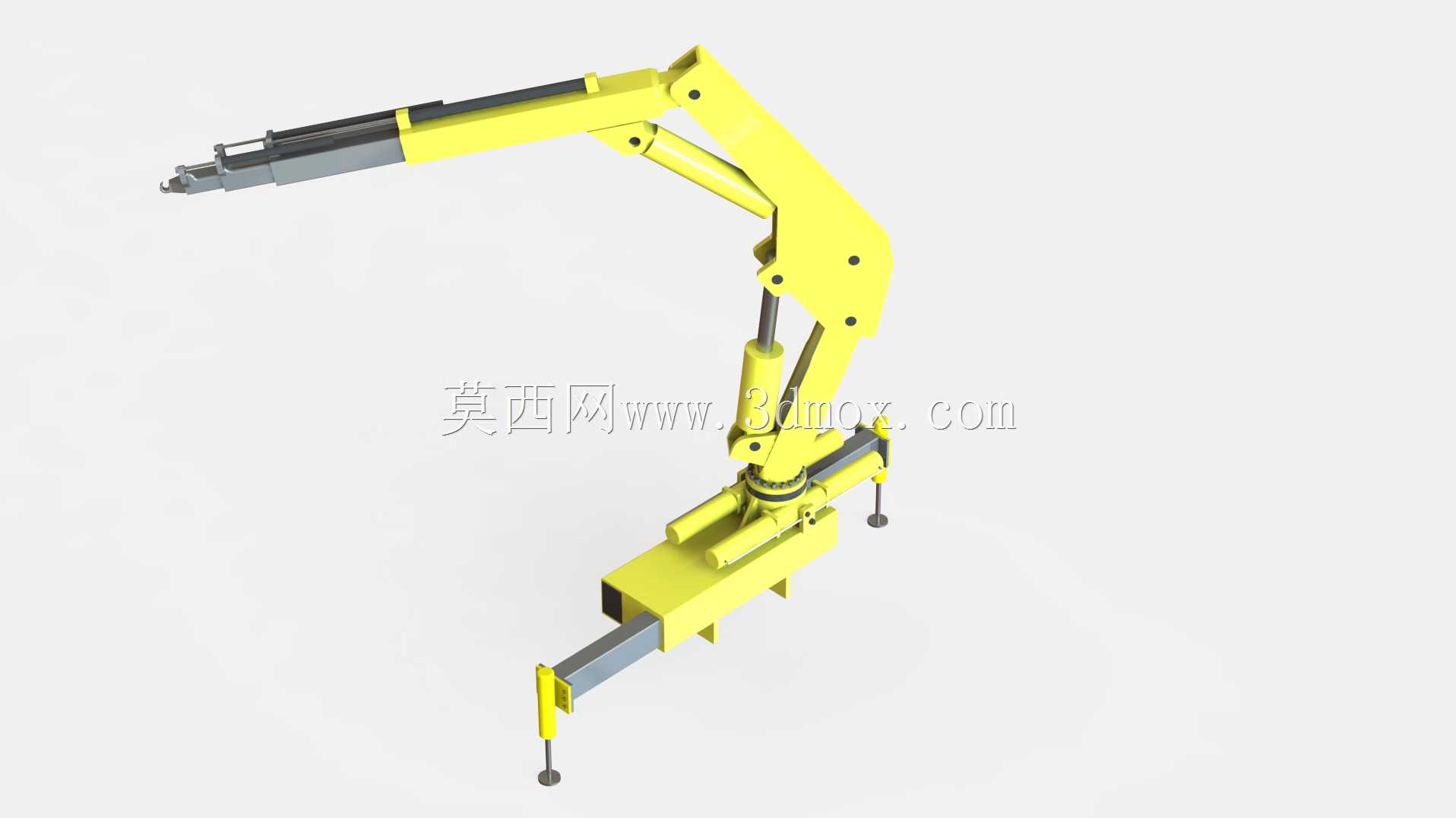

　　从功能结构来看，整套装置采用多节折叠臂架设计，底座为跨接式安装结构，可直接固定在货箱前端与驾驶室后方的车架大梁上，安装时需匹配车架的承载横梁位置，底座内置回转支承结构，可实现360度全回转作业，臂架的变幅、伸缩全部采用液压油缸驱动，第一节臂与底座之间的主变幅油缸负责大角度抬升，第二节臂与第一节臂之间的副变幅油缸负责折展角度调整，末节伸缩臂内置多级油缸，可在作业时伸出拓展作业半径，收拢时完全缩回叠放在臂架内侧，臂架末端预留吊具安装接口，可搭配吊钩、货叉、玻璃吸盘等不同属具，适配不同类型货物的吊装需求。

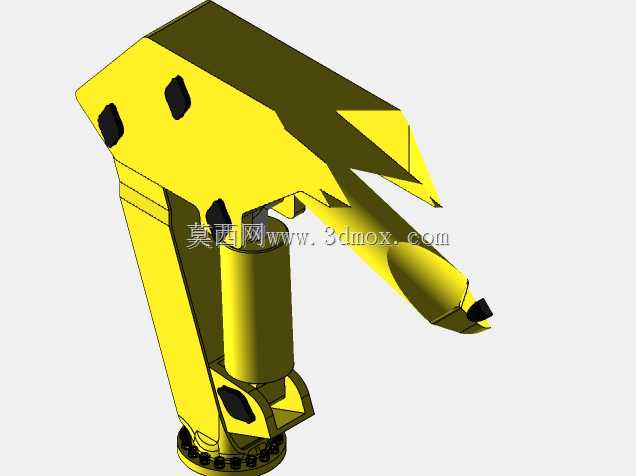

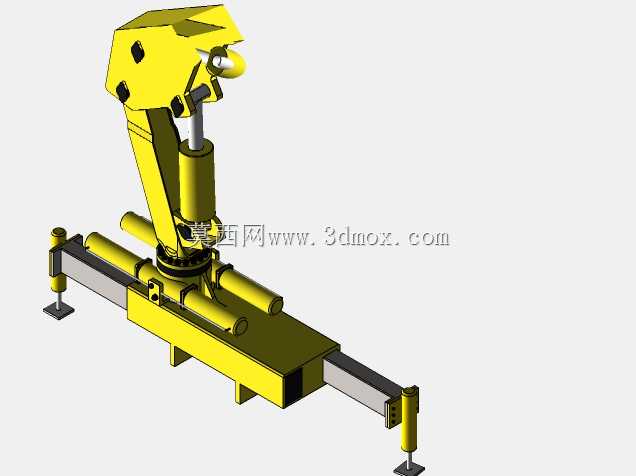

　　设计层面上，整套臂架采用箱型焊接结构，板材选用低合金高强度结构钢，在保证臂架抗弯抗扭强度的同时，尽可能降低臂架自身重量，避免过多占用车辆的额定载质量；液压管路全部沿臂架内侧走线，采用硬管加软管的组合布置，硬管负责臂架固定段的油路传输，活动关节处采用高压软管连接，管路布置避开臂架运动的干涉区域，同时加装防护套避免作业过程中管路被剐蹭破损；支腿结构采用横向伸缩加竖向支撑的H型支腿，作业时伸出支腿并撑实地面，可大幅提升整机的作业稳定性，降低侧翻风险，支腿的伸缩动作同样由液压油缸驱动，操作阀组布置在底座侧方，操作人员可站在地面完成所有动作的操控，视野覆盖整个作业区域，降低操作盲区带来的安全隐患。

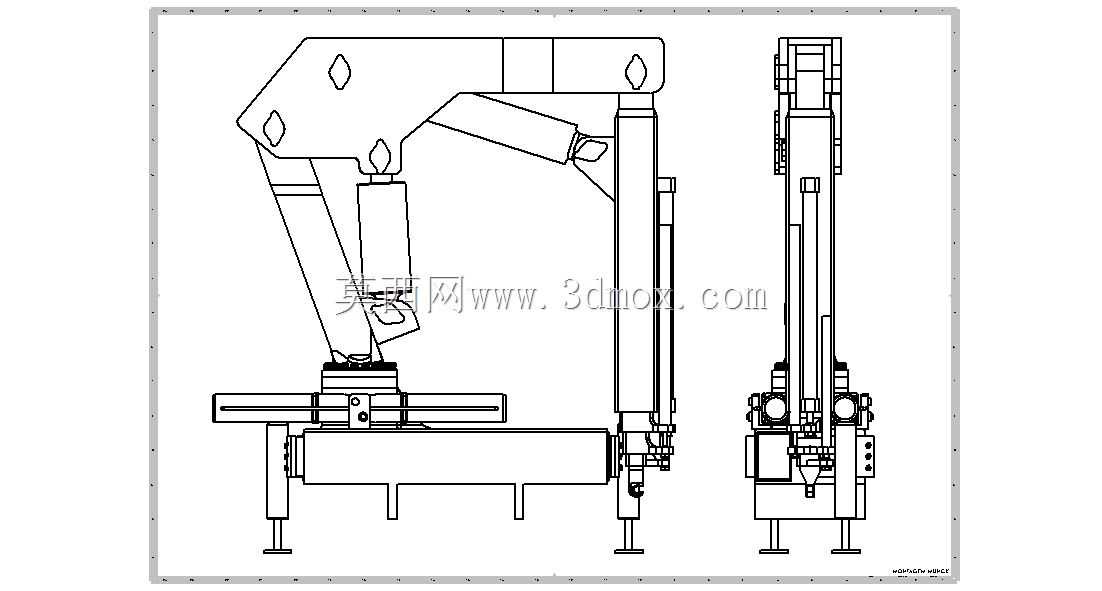

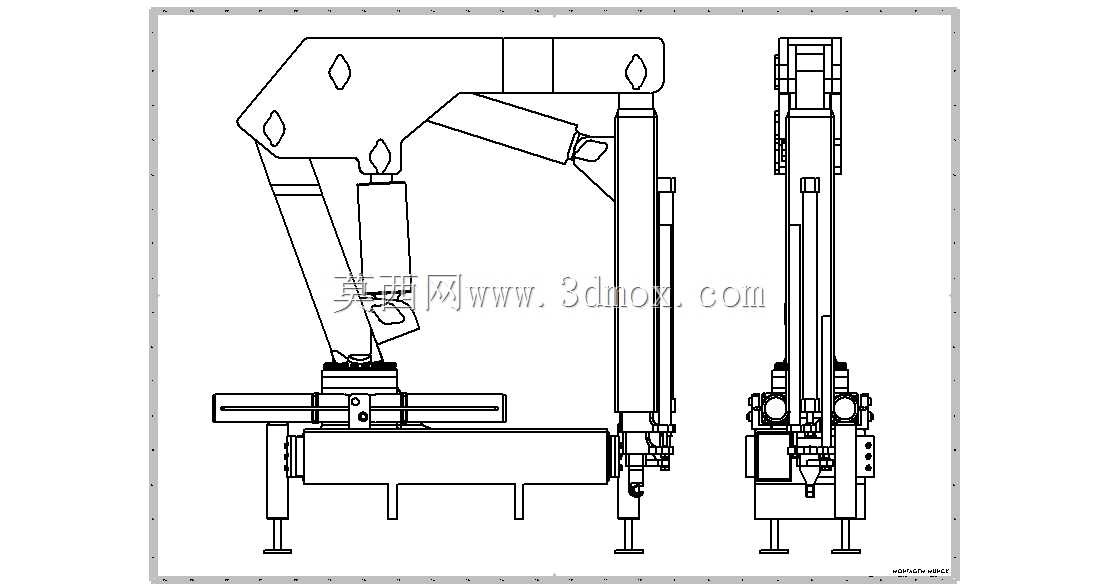

　　从安装边界来看，整套装置收拢状态下的外形轮廓贴合货箱前端立面，横向宽度不超出车辆货箱的外侧边缘，竖向高度不超过驾驶室顶部高度，满足车辆道路行驶的外廓尺寸要求，不会造成超高超宽的违规问题；底座的安装孔位采用通用化设计，可适配多数轻卡、中卡的车架宽度，安装时无需对车架进行大规模切割改造，仅需通过U型螺栓与压板将底座固定在车架大梁上，加装过程不会破坏车架原有结构强度；作业状态下，不同臂长对应的额定起重量严格遵循起重特性曲线设计，在最小作业半径下可满足额定最大起重量需求，最大作业半径下的起重量覆盖日常零散货物吊装的常见载荷，完全匹配车载自装卸的使用定位，无需额外配备辅助吊装设备，单人即可完成全套装卸作业，大幅降低零散货物转运的人力成本与设备投入。

　　在实际作业场景中，这类折臂吊机的优势还体现在作业准备时间短，车辆停靠到位后仅需伸出支腿、展开臂架即可开始作业，无需像汽车吊一样单独展开支腿、调整作业位置，对于单次吊装重量不大但作业点位分散的场景，比如城区内的机电设备配送、沿街商铺的装修材料转运、山区道路的应急物资装卸，这类设备的作业效率远高于传统的人工装卸或者单独调用汽车吊的模式；臂架的折叠结构还可以实现低位吊装作业，比如在厂房内部吊装设备时，可将臂架折叠后伸入设备间隙，完成精准对位安装，这也是直臂吊机无法实现的功能。设计过程中还充分考虑了日常维护的便利性，所有液压油缸的铰接点都预留了润滑注油口，阀组、液压油箱等维护部件都布置在容易触及的位置，日常检查、滤芯更换、故障排查都无需拆解臂架结构，降低后期运维的难度与成本。
