三轴台式数控打印机三维模型

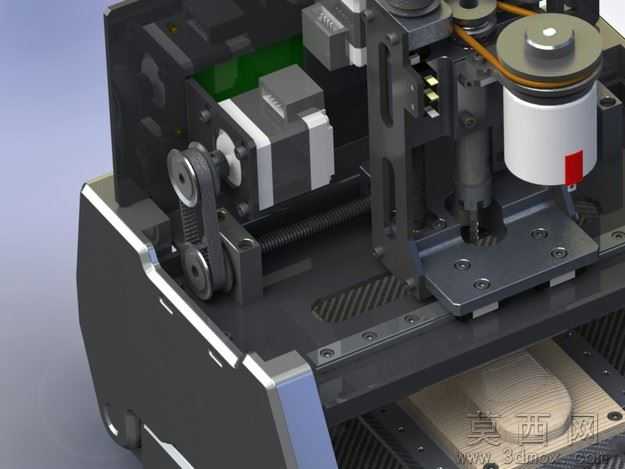

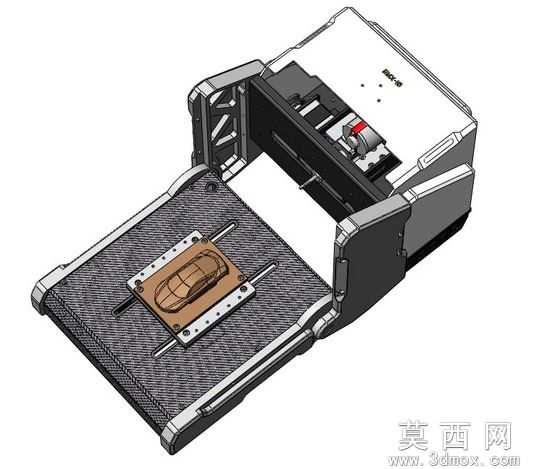

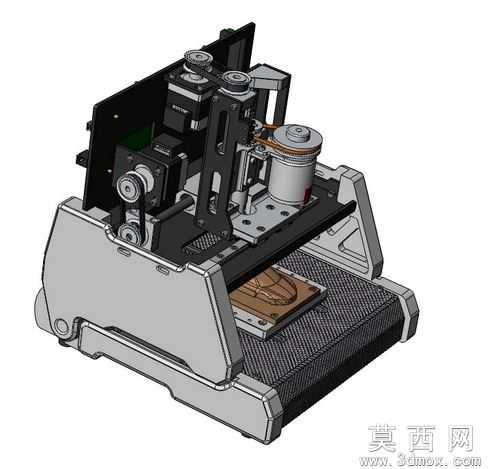

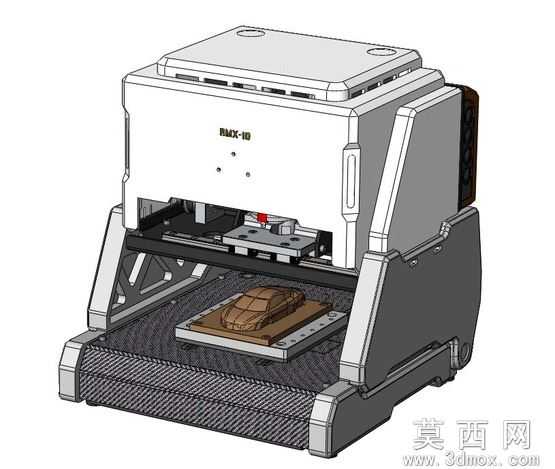

本模型以罗兰Modela MD-011台式数控打印机为实物蓝本，依托专业三维建模软件完成全参数化构建，完整还原设备的真实结构与外观细节。建模流程遵循从核心结构到外观附件的递进逻辑，先搭建XYZ三轴传动系统的基准骨架，校准各轴的运动行程与装配公差，再逐步完成打印头、传动导轨、ER11工具夹、工作台面、机身外壳、USB接口等部件的细节建模，对打印头升降机构、工作台移动轨迹等动态结构做了运动约束预设，可直观演示设备的作业运动逻辑，所有部件的装配关系严格匹配实物的连接方式，无干涉错位问题。参数设计阶段严格参照实物尺寸完成1:1复刻，精准呈现工作台面的纹理排布、机身外壳的曲面倒角、各功能按键的位置尺寸，对传动系统的齿轮啮合间隙、导轨滑动行程、工具夹的装夹尺寸都做了参数化标注，方便后续根据需求调整设备规格。渲染材质环节采用写实风格调配，白色外壳部分通过细腻的曲面倒角与哑光塑料材质参数设置，呈现出简洁硬朗的工业质感；深灰色底座调配金属磨砂材质参数，凸显设备的稳重耐用属性；工作台面的防滑纹理通过纹理贴图与材质参数调整，还原视觉与触觉的真实质感；渲染环节采用工业产品布光方案，通过光线层次突出设备的轮廓细节，让白色外壳的光泽、金属底座的质感形成自然呼应，整体效果兼顾工业设备的严谨性与设计美感。结构原理上完整复现三轴台式数控设备的传动逻辑，XYZ三轴分别负责横向、纵向与垂直方向的进给运动，打印头搭载ER11工具夹可完成不同加工刀具的装夹，工作台面用于固定待加工工件，传动系统通过导轨与滑块配合实现精准位移，各部件的运动限位、传动连接都做了真实还原，可清晰展示设备从工件装夹到加工运行的完整作业流程。软件兼容方面，模型提供SolidWorks2011原生格式，同时导出STEP、IGES通用三维格式，可兼容主流三维建模、工程仿真软件，无需额外修复即可直接打开编辑，附带效果展示文件方便用户快速预览模型整体效果。研发教学应用层面，该模型既可以作为台式数控设备外观优化、结构改进的研发基础模型，帮助设计人员快速验证结构改动的可行性；也可作为数控加工原理、机械传动系统教学的演示载体，帮助学习者直观理解三轴数控设备的加工原理、传动布局与材质应用思路，降低专业知识的学习门槛。
