Ultimaker结构铝型材框架3D打印机设计

本模型为作者第三次迭代设计的桌面级FDM 3D打印机方案，设计历程始于2012年，最终在2013年完成核心结构定型，整体设计参考了经典的拉各斯孟德尔、孟德尔Max机型的成熟经验，最终落地为基于Ultimaker架构的优化机型。建模阶段采用Autodesk Inventor2013完成全零件参数化绘制，所有铝型材框架、传动部件、安装结构均按照实际加工尺寸1:1还原，模型同时导出了STL通用打印格式、STEP/IGES通用三维交换格式，可兼容SolidWorks、UG、ProE等主流三维设计软件打开编辑，也可直接导入切片软件生成打印路径。

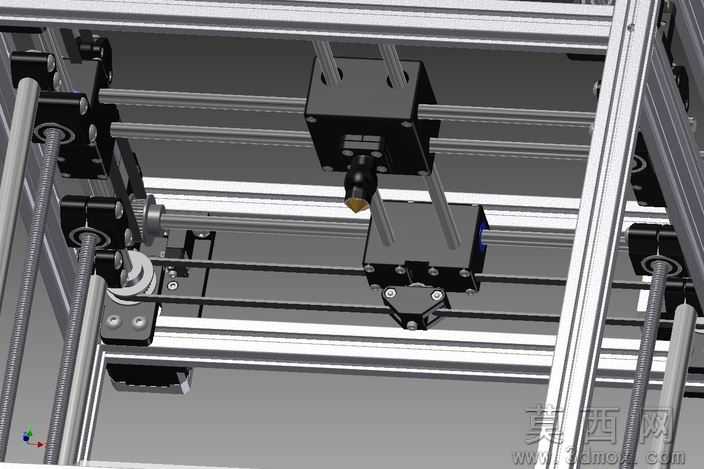

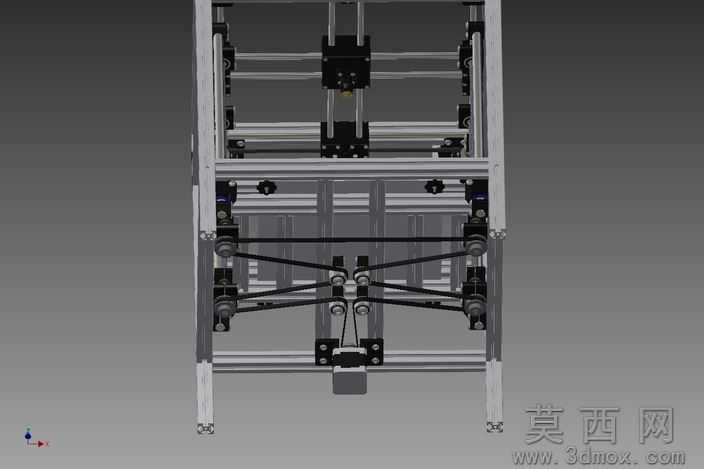

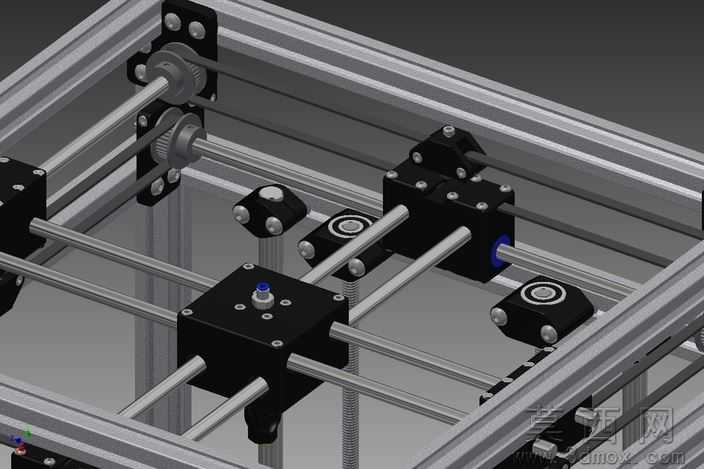

参数设计上，机型设定了8.5×8.5×8.5英寸的成型打印区域，整体框架采用标准工业铝型材搭建，搭配梯形螺钉与螺母完成布鲁克流体结构的紧固安装，传动部分选用2毫米规格GTS同步轮与同步带，搭配Frelon内衬线性轴承，可同时承载打印头的直线运动与平台的回转传输运动，运动阻力小、定位精度高；挤出端采用Makergear成熟喷嘴方案，驱动部分选用Ultimachine nema17规格步进电机，动力输出稳定，可适配PLA、ABS等多种常见3D打印耗材。

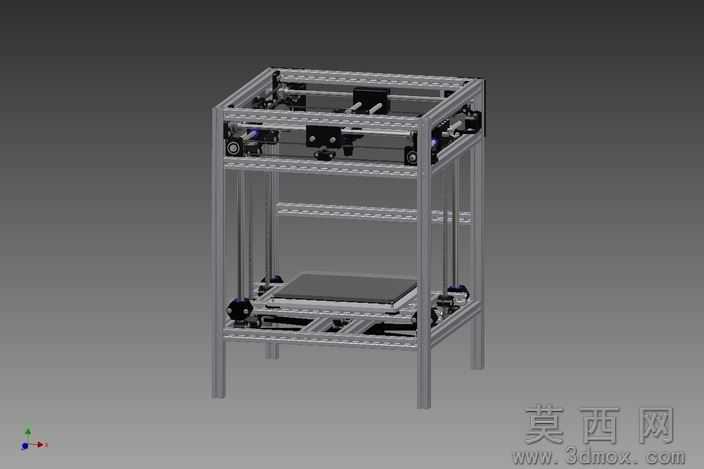

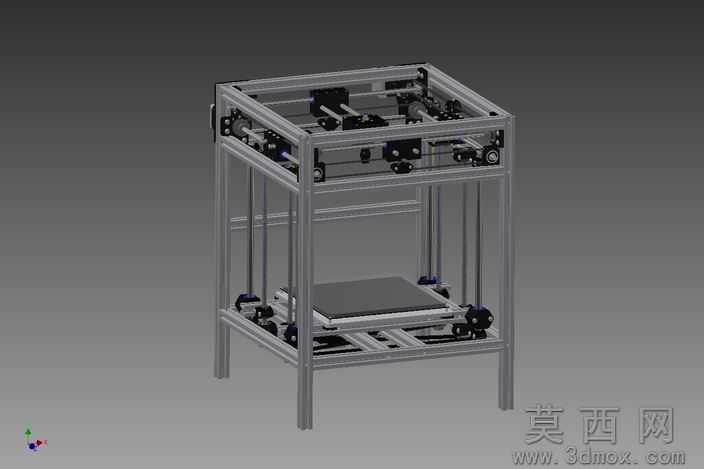

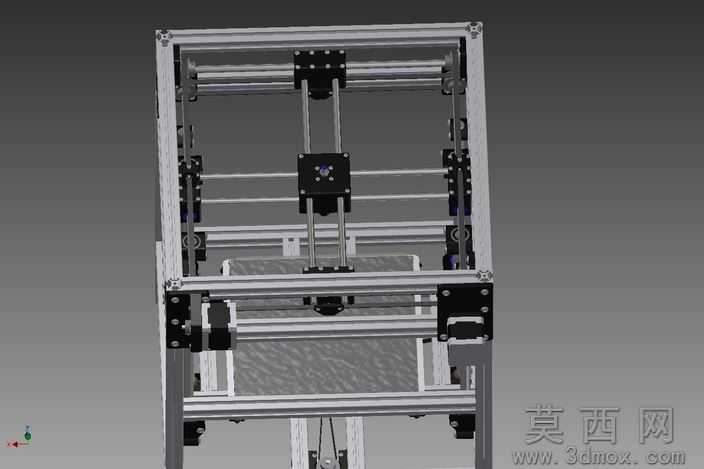

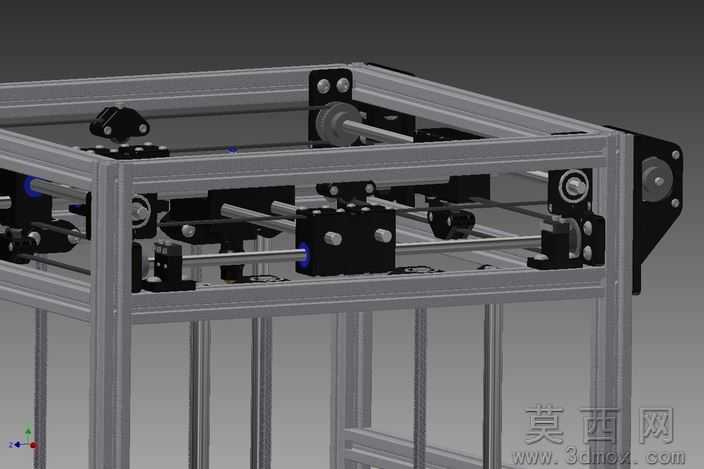

渲染材质方面，模型对铝型材的金属磨砂质感、同步带的橡胶纹理、步进电机的金属漆面、打印平台的哑光玻璃质感都做了对应材质赋予，渲染效果图清晰展示了整机的装配关系与外观细节，所有零件的装配约束均按照实际装配逻辑设置，可在软件中完成运动仿真模拟，验证传动行程无干涉。

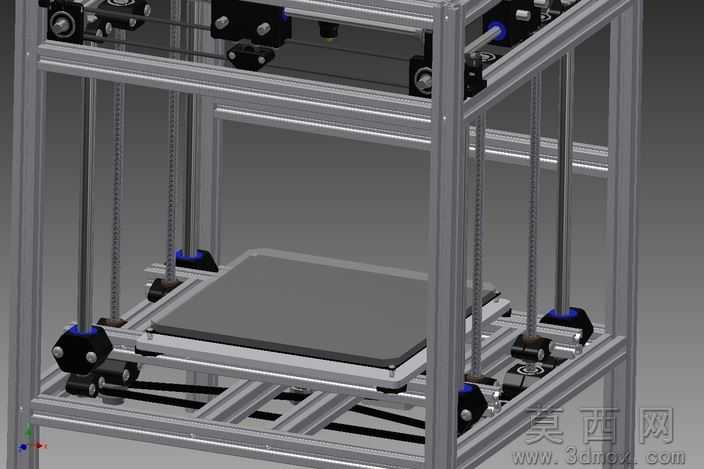

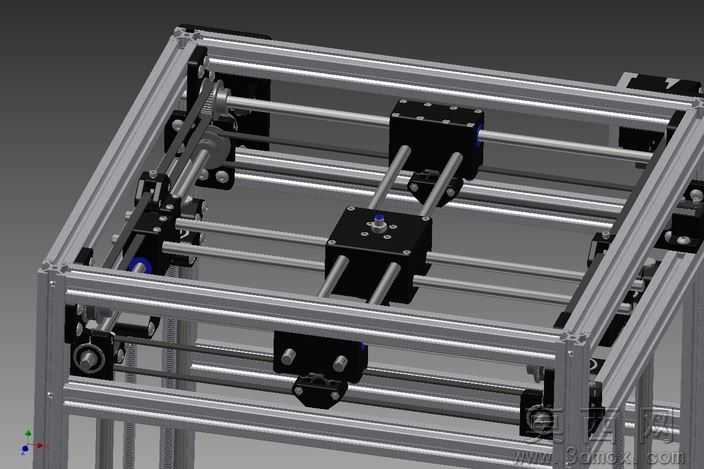

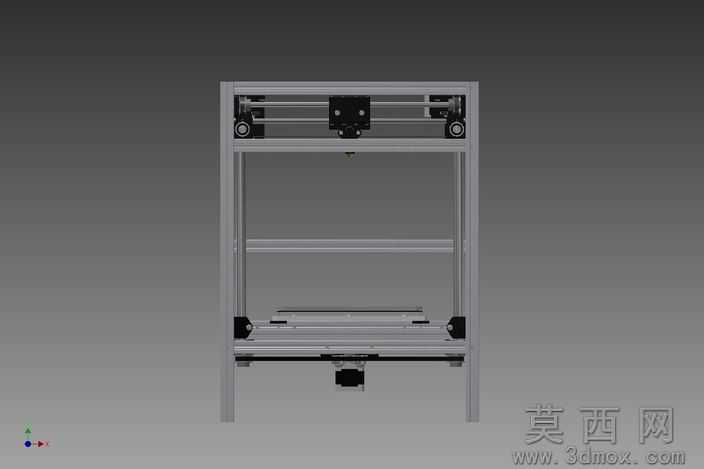

结构原理上，整机采用经典的CoreXY运动架构，相比传统的笛卡尔结构运动惯量更低、打印速度更快，框架采用双层铝型材搭建，上层安装XY轴传动组件与打印头，中层预留打印平台安装位，下层可放置控制主板与电源模块，整体结构紧凑刚性充足，可有效降低高速打印时的机身震动，提升打印成品的表面质量。

软件兼容层面，除原生Inventor格式外，附带的STL文件可直接用于3D打印零件制作，STEP/IGES格式可跨平台导入各类机械设计软件进行二次修改，无论是调整成型尺寸、更换传动部件还是优化挤出结构，都可以在现有模型基础上快速调整，无需从零开始建模。

研发教学应用层面，该模型既可以作为3D打印爱好者DIY自制桌面级3D打印机的完整参考方案，帮助制作者快速理清整机装配逻辑、零件选型标准，也可以作为机械设计、增材制造相关专业的教学案例，用于讲解铝型材框架设计、同步带传动选型、FDM 3D打印机结构原理等知识点，还可作为二次开发的基础模型，针对特定打印需求做定制化结构改造，模型附带了半完成版本的物料清单，可帮助制作者快速梳理采购清单，降低DIY的试错成本。
