手提式干粉灭火器带固定支架结构设计

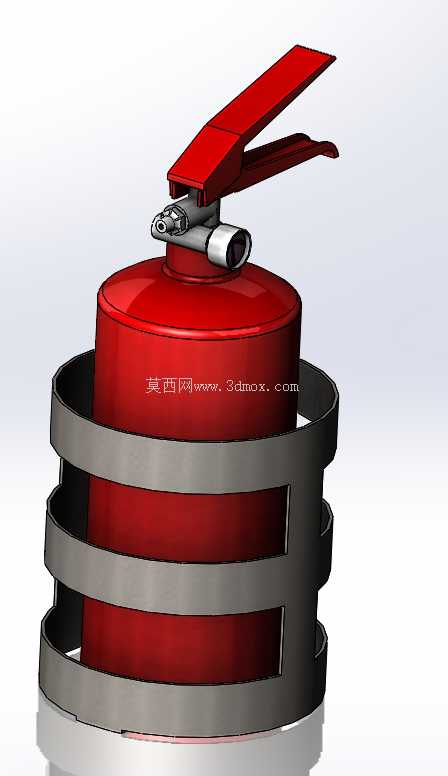

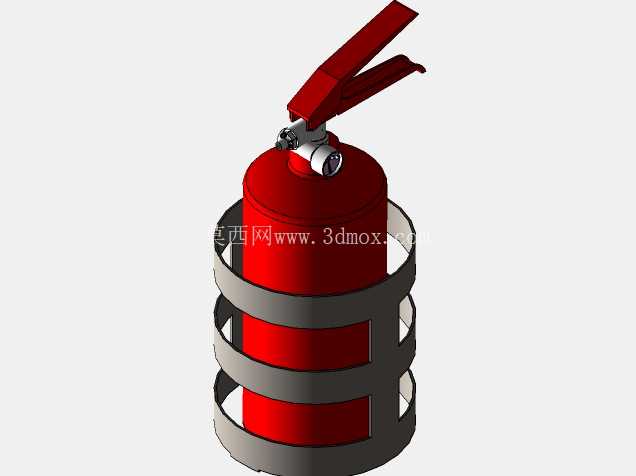

　　在商用建筑消防配置、工业车间应急防护、车载消防配套等场景中，手提式干粉灭火器是初起火情处置的核心便携设备，本次设计的带固定支架的灭火器结构，完全围绕实际使用中的快速取用、稳固存放、操作便捷三个核心需求展开。从实际使用场景来看，多数灭火器在非使用状态下需要固定在墙面、设备侧方或者车载舱壁上，避免日常磕碰移位，同时要保证火情出现时能单手完成解锁取用，因此固定支架采用三层环形箍带结构，箍带与灭火器瓶身的接触位置做了微弧面贴合处理，避免硬接触造成瓶身漆面磨损，同时箍带的开口间隙控制在3mm以内，既保证取放时的顺畅度，又能在车辆行驶、设备振动的工况下不会出现松脱异响。瓶体部分采用标准手提式干粉灭火器的筒体比例，筒体直径与高度的比例控制在1:1.6，这个比例是经过多轮实际握持测试确定的，成年男性单手提持时重心刚好落在手掌握持区域的中心位置，长时间握持不会出现明显的坠手感，适合火情处置时快速移动操作。顶部的压把结构采用杠杆式设计，压把的按压行程设置为45mm，操作时的按压力度控制在80N以内，普通人无需过大发力即可压下开启喷射，同时压把与保险销的位置做了错位避让，保险销拔出时不会与压把产生干涉，保险销的拉环尺寸设置为直径30mm，戴防护手套时也能顺利勾住拉出。

　　喷管的连接位置设置在压把侧方的金属阀体上，喷管的转向角度可以在水平180度、垂直90度范围内自由调整，适配不同角度的火情喷射需求，阀体上的压力表嵌入安装在阀体侧方的凹槽内，既避免日常搬运时磕碰损坏压力表，又能让巡检人员直观看到内部压力状态。固定支架的安装孔位设置在支架背部的两个凸台上，孔距按照常规消防安装的标准孔距设置为120mm，适配市面上绝大多数的墙面安装挂板、车载固定座的安装尺寸，支架的材质厚度设置为2mm，采用冷轧钢弯折成型，整体承重可以达到15kg，完全覆盖满装状态下的灭火器整体重量，即使在振动幅度较大的工程车辆上安装，也不会出现支架变形、灭火器脱落的问题。

　　从设计思路上，整个结构没有做多余的装饰性造型，所有曲面、棱角的处理都围绕功能实现：瓶身的圆弧过渡避免应力集中，压把的边缘做了R3的圆角处理，操作时不会划伤手掌，支架的箍带边缘做了卷边处理，取放灭火器时不会刮擦瓶身，也不会划伤安装人员的手部。在安装边界上，整个带支架的灭火器总成，安装完成后距离安装墙面的突出距离为180mm，不会占用过多的通道空间，适合在走廊、车间通道、设备间隙等位置安装，整体高度为320mm，安装位置的下沿距离地面高度建议设置为1.2m，符合人体工程学的取用高度，成年人站立时无需弯腰或者抬手过高即可快速取下。

　　喷射口的位置在非使用状态下自然朝下倾斜15度，避免日常积灰落入喷管造成堵塞，同时压把的红色涂装采用高可见度的消防红，在光线不足的场景下也能快速识别设备位置。整个结构的配合公差全部按照通用机械零部件的公差标准设置，瓶身与支架的配合间隙控制在1mm，既不会因为间隙过大出现晃动，也不会因为间隙过小造成取放卡滞，阀体与压把的转动配合间隙控制在0.2mm，操作时没有虚位，按压反馈清晰。在实际选型适配中，这个结构的尺寸可以直接适配2kg级手提式干粉灭火器的通用规格，对应的灭火剂充装量、喷射距离、喷射时间都符合常规消防要求，支架的结构也可以根据不同的安装场景做微调，比如在车载场景下可以在箍带内侧增加橡胶减震垫，进一步降低行驶过程中的振动摩擦，在潮湿环境下安装时可以对支架做镀锌防腐处理，提升长期使用的耐用性。
