在干线物流重载运输、工程特种作业车辆的底盘行走系统中,多轴机械悬挂轴是承担载荷传递、路面冲击缓冲、行驶轨迹保持的核心承载部件,这类结构常见于总质量数十吨级的半挂货运列车、大件运输轴线车、工程自卸挂车的底盘布局中,区别于单轴驱动桥的布置形式,多轴并装的悬挂轴组能够将货台载荷均匀分散到每一组轮胎接地面,在满足轴荷限值法规要求的同时,大幅提升车辆在非铺装路面、软基路面的通过能力,避免单轴载荷过大造成的路面损坏或者轮胎爆胎风险。

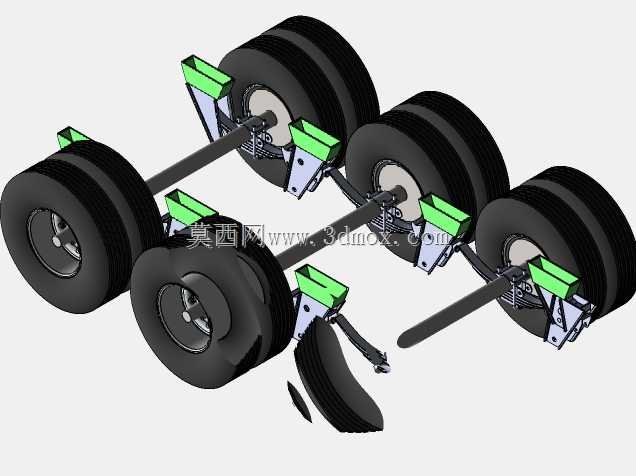

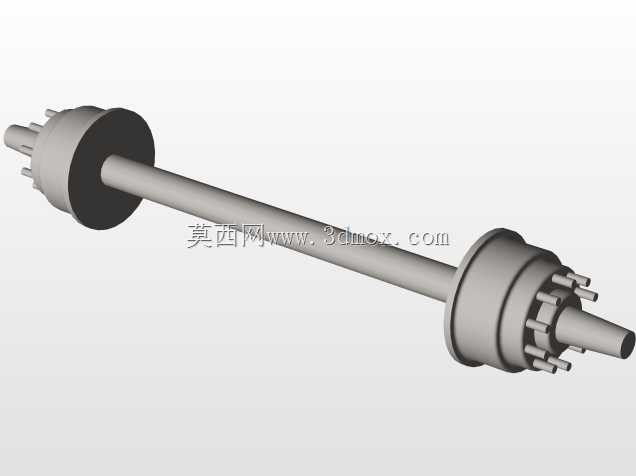

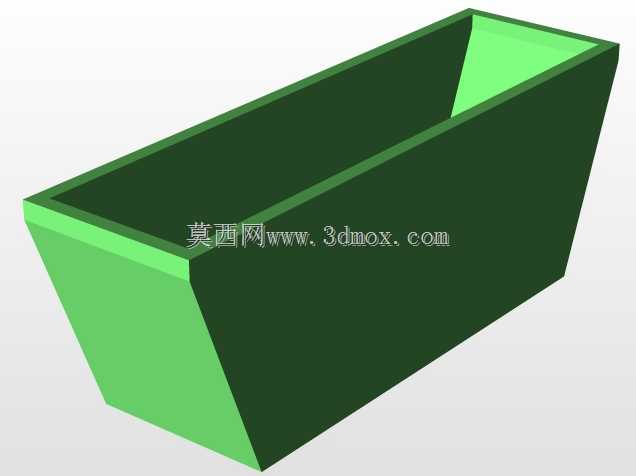

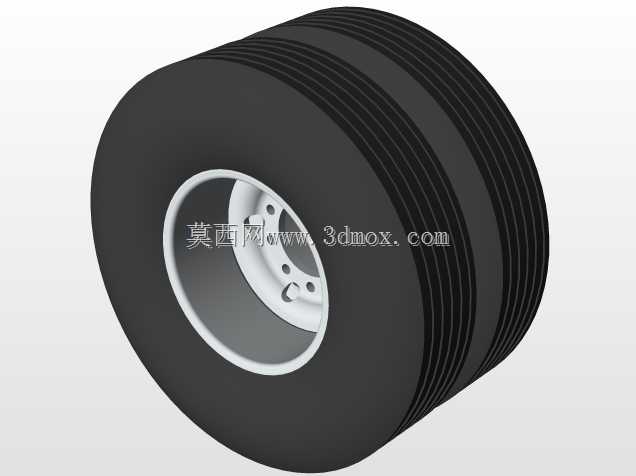

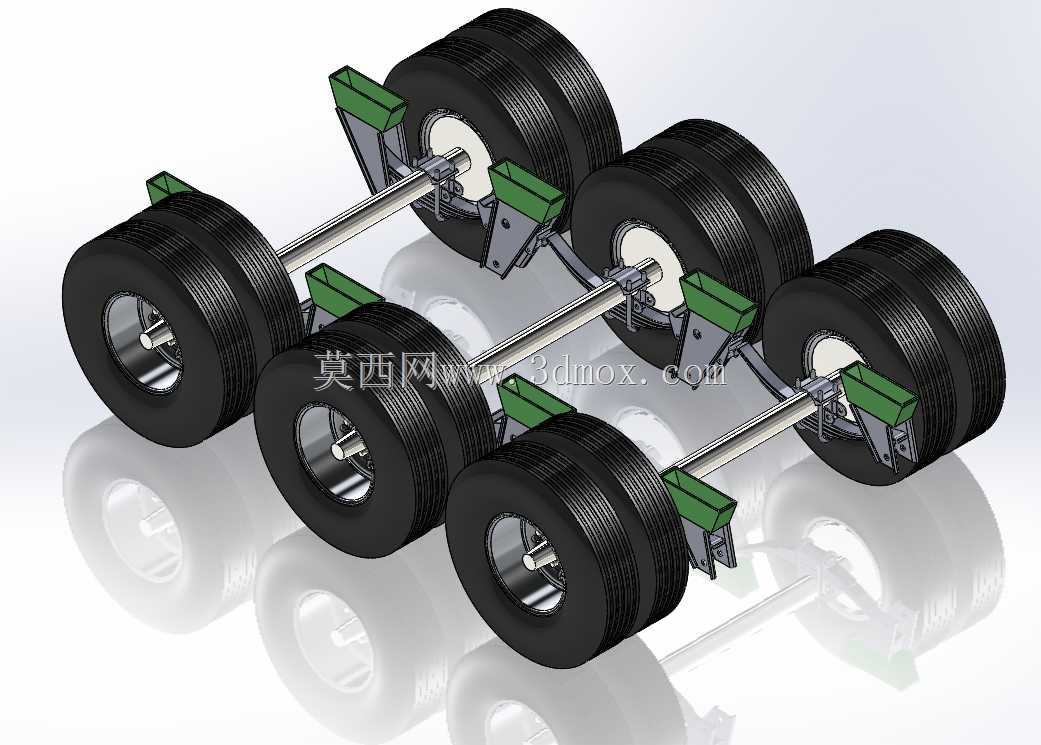

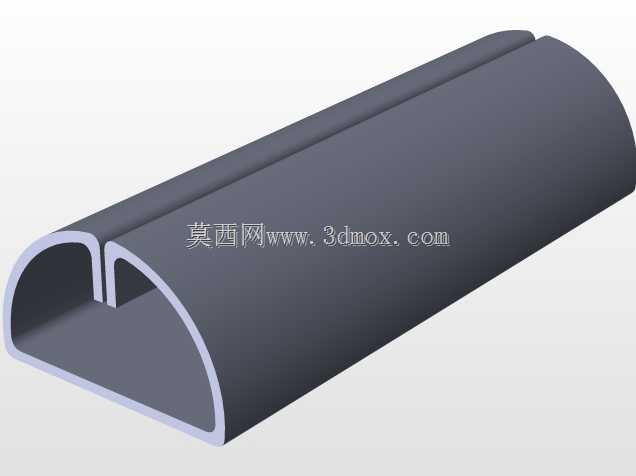

从结构功能来看,这套悬挂轴组采用三轴并列布置形式,每根轴端匹配双胎并装的重载轮胎总成,单组双胎的接地面积能够有效降低单位面积接地比压,适配矿区、工地等硬化条件较差的作业场景。轴体本身采用高强度合金无缝钢管加工成型,轴头位置经过调质处理后精加工轴承安装位,匹配圆锥滚子轴承组来承受径向载荷与行驶过程中产生的轴向冲击,轴体与悬挂支架的连接位置采用刚性铰接配合,搭配钢板弹簧承载结构(图中绿色部件为弹簧座与限位支架),能够在车辆通过起伏路面时允许单轴产生一定幅度的上下跳动,同时通过悬挂的拉杆结构平衡各轴之间的载荷分配,避免某一根轴单独承受过大冲击造成结构变形。

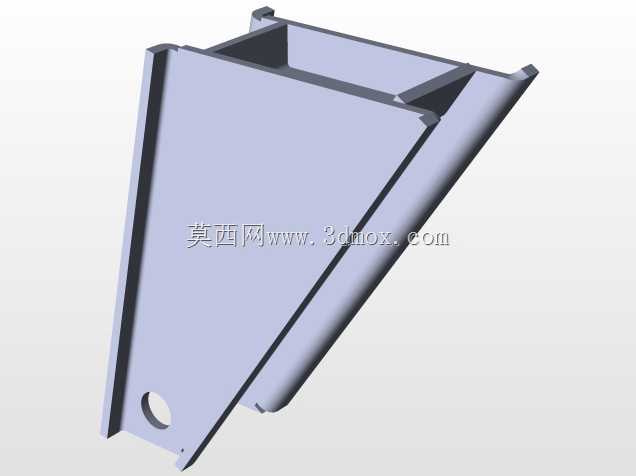

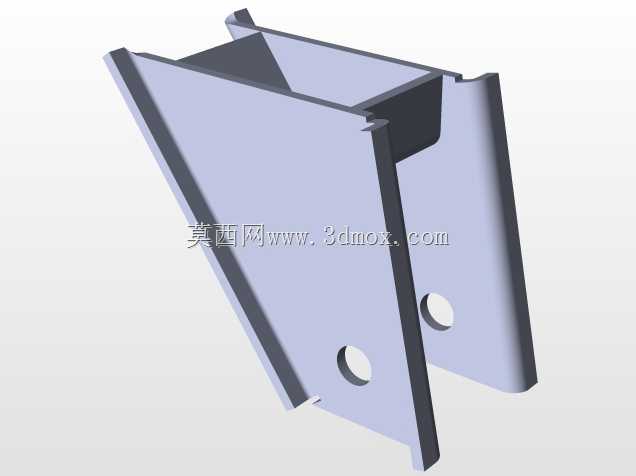

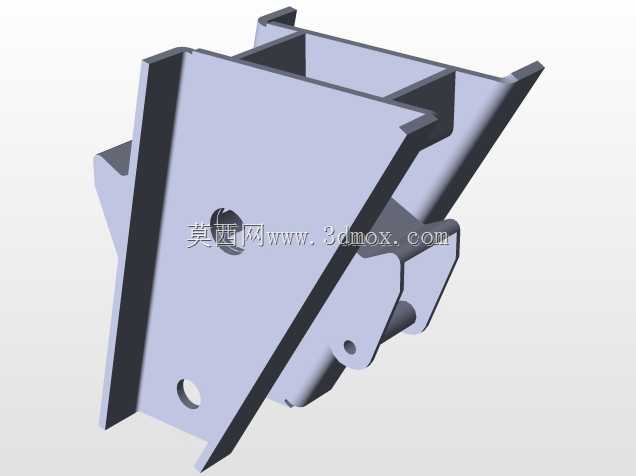

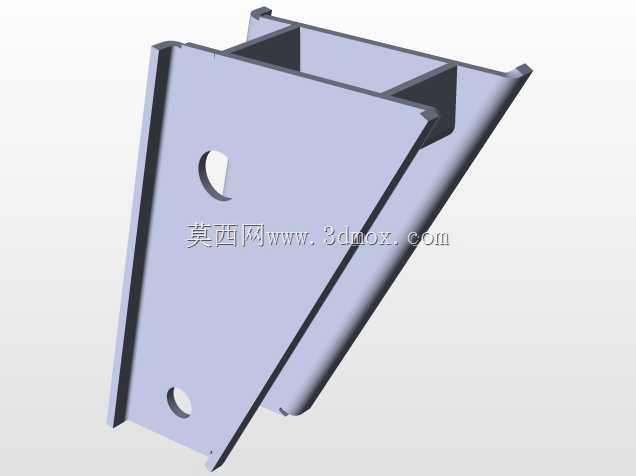

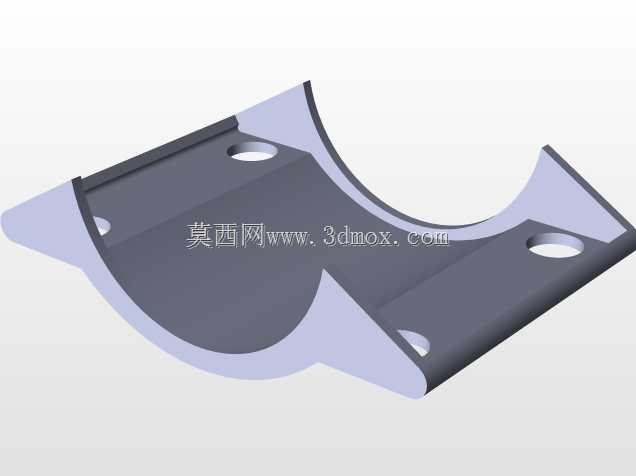

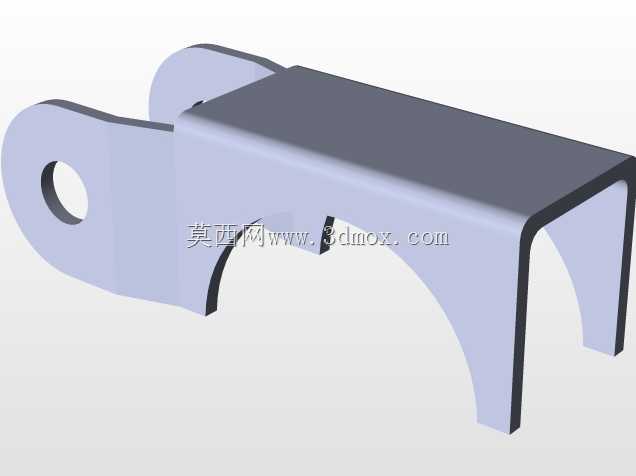

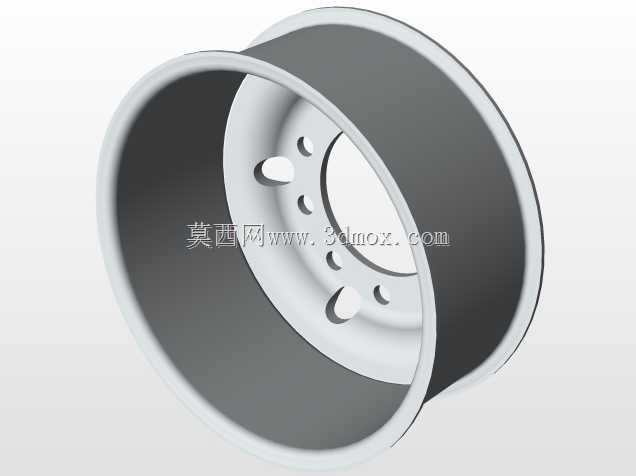

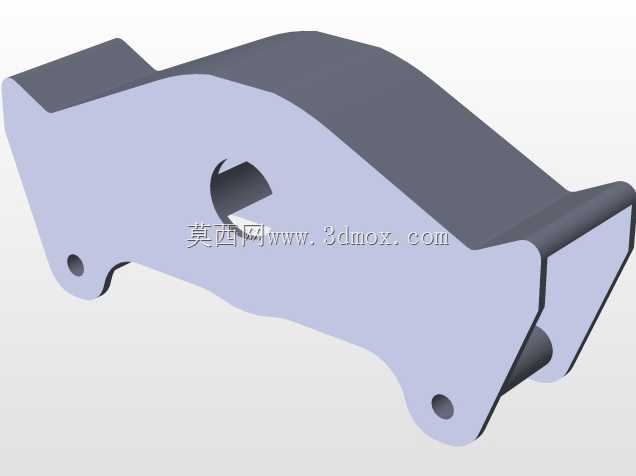

设计过程中首先要明确的是安装边界约束,三轴组的相邻轴间距需要匹配轮胎跳动的极限行程,避免轮胎在最大上跳位置时出现相邻轮胎干涉摩擦的问题,同时轴体的安装高度要匹配货台的设计离地高度,兼顾行驶通过性与装卸货的平台高度适配。轴头的轮辋安装止口尺寸、螺栓分布圆直径需要严格匹配常用重载轮辋的标准参数,保证配件的通用互换性,降低后期运维的配件采购成本。悬挂支架的安装面需要预留足够的螺栓孔位强度,支架与车架纵梁的连接位置采用加强筋结构分散应力,避免在重载冲击工况下出现支架焊缝开裂、螺栓剪断的失效问题。

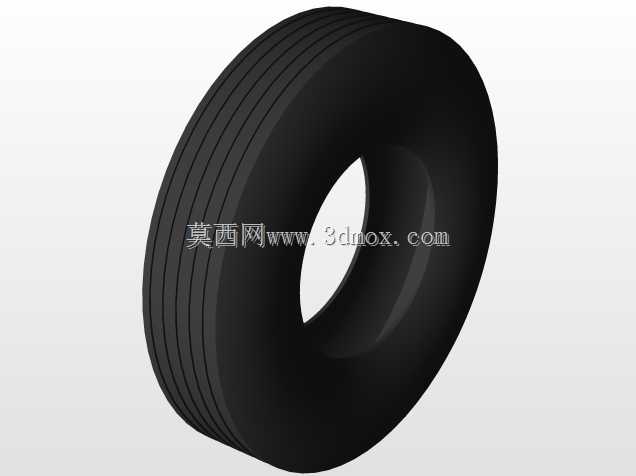

实际使用场景中,这类机械悬挂轴的可靠性直接决定了车辆的出勤率,相比空气悬挂结构,纯机械结构的悬挂轴具备更强的抗冲击能力、更低的维护成本,更适合重载、恶劣路况的作业环境,在设计时需要重点校核轴体在满载冲击工况下的弯曲强度、扭转刚度,通过有限元分析模拟车辆过坑洼路面、紧急制动、急转弯时的应力分布,对应力集中的轴肩位置、支架焊接位置做圆角过渡或者加强处理,避免应力疲劳造成的结构断裂。轮胎的选型匹配双胎并装结构时,需要保证同轴双胎的花纹深度、气压值保持一致,避免出现单胎偏磨、双胎互相挤压的问题,悬挂上的限位块结构能够限制轴体的最大上跳行程,避免轮胎直接撞击货台底板造成货损或者轮胎损坏。
从安装流程来看,整套悬挂轴组需要先在工装夹具上完成轴体与悬挂支架、拉杆机构的预装,调整好各轴的平行度之后再整体吊装到车架下方进行紧固,各轴的平行度误差需要控制在毫米级,避免行驶过程中出现轮胎偏磨、行驶跑偏的问题。轴头的轴承预紧力需要按照标准扭矩调整,预紧力过大会造成轴承过热烧蚀,预紧力过小则会出现车轮晃动、轴承早期磨损的问题。日常运维中需要定期检查悬挂支架的焊缝是否开裂、拉杆胶套是否老化松旷、轮胎气压是否正常,这些细节直接影响整套悬挂系统的使用寿命。
不同于驱动桥需要布置差速器、半轴等传动结构,这类从动悬挂轴的结构更加简单,承载能力更强,能够根据运输需求灵活组合轴数,从两轴组、三轴组到更多轴线的模块组合都可以基于相同的轴体结构进行拓展,在大件运输领域,甚至可以通过拼接多组轴线悬挂轴来承载数百吨级的超重设备,每一根轴都能够独立随路面起伏调整高度,保证所有轮胎都能够有效接触地面,避免个别轴悬空造成的载荷集中。这套结构的三维建模过程中,需要重点还原轴体与支架的铰接配合关系、轮胎的装配位置关系、各部件之间的运动间隙,为后续的结构强度校核、运动干涉检查、生产加工出图提供准确的数字模型基础,建模时需要严格按照实际加工尺寸标注各配合面的公差要求,保证加工完成的部件能够顺利装配,不会出现装配干涉或者配合间隙过大的问题。
