手提式干粉灭火器带固定支架结构设计

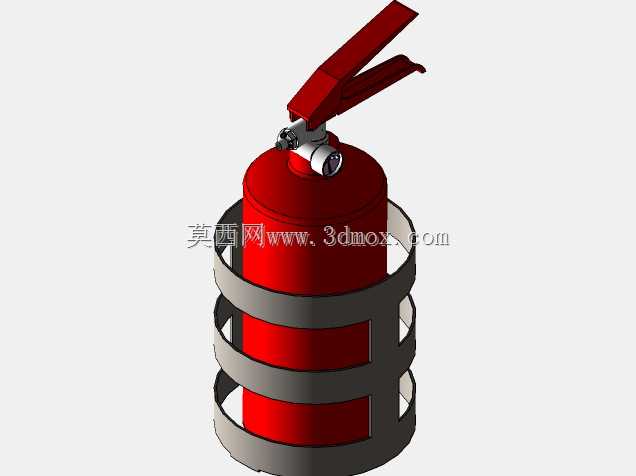

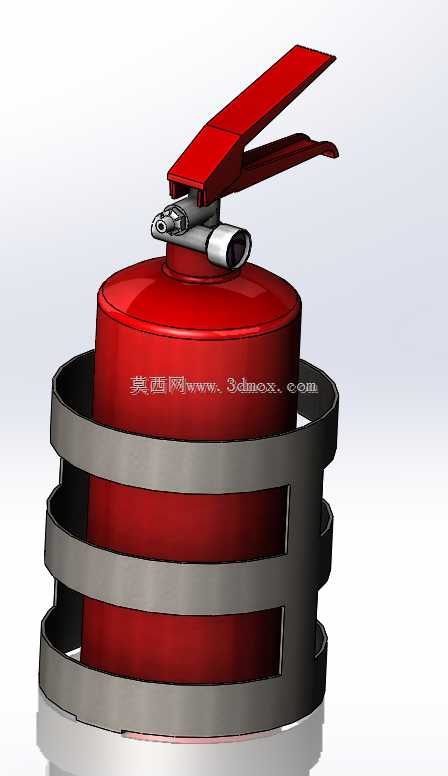

　　在商用建筑、工业厂房、车载配套、民用住宅的消防点位布设场景中，手提式干粉灭火器是初起火灾扑救的核心便携装备，本次呈现的结构方案完整覆盖灭火器罐体、压把启闭机构、配套固定抱箍支架的全细节设计，可直接用于消防配套设施的结构校核、安装点位适配与生产落地参考。从实际使用逻辑出发，该款灭火器的设计首先围绕便携操作的核心需求，罐体采用短粗型圆柱结构，相较于细长型罐体，在同等灭火剂充装容积下，整体重心更低，手持操作时的腕部负荷更小，适配不同臂力的操作人员快速提取使用。罐体顶部的压把启闭机构采用杠杆式结构设计，压把的按压行程经过反复校核，既保证保险销拔除后，单手握持即可完成按压喷射的操作，又避免行程过短导致的误触开启风险；

　　压把与阀体之间的金属铰接部位做了加厚处理，可承受反复按压的载荷冲击，不会出现长期存放后铰接部位锈蚀卡滞的问题，保证紧急状态下机构动作顺畅。配套的三层环形抱箍固定支架，是针对车载、设备旁壁挂安装场景设计的专属固定结构，三层环形箍带采用等间距排布，最下层箍带贴合罐体底部弧面做了收口处理，可完全承托罐体的竖向载荷，避免车辆行驶震动、设备运行震动导致的罐体下滑脱落；箍带与罐体接触的内侧预留了橡胶缓冲垫的安装槽位，安装后可抵消震动带来的刚性碰撞，防止罐体表面涂层磨损，同时增大摩擦力，进一步提升固定可靠性。抱箍支架的侧边预留了壁挂安装的螺栓孔位，孔位采用长圆孔设计，可适配安装基面的孔位误差，降低现场安装的对位难度，不管是在混凝土墙面、

　　金属设备柜体侧面还是车载舱体内壁，都能完成快速固定。从功能特性来看，该结构方案的灭火剂充装腔为等壁厚圆柱罐体，罐体上下封头采用标准椭圆封头结构，受力均匀性更好，可承受干粉灭火剂长期存储的内部压力，封头与筒体的连接焊缝位置做了圆弧过渡处理，避免应力集中导致的长期承压疲劳问题。罐体顶部的阀体集成了压力显示、喷嘴连接、保险锁止三个核心功能模块，喷嘴采用侧向布置结构，喷射时操作人员可自然调整喷射角度，对准火焰根部扫射，不会出现喷嘴位置不合理导致的操作别扭问题；保险销采用拉环式设计，拉环尺寸足够大，戴劳保手套的情况下也能快速拔除，不会出现紧急状态下抠不动保险销的问题。在安装边界的尺寸控制上，整套结构的最大外轮廓尺寸经过优化，固定支架安装后，

　　整体突出安装基面的距离控制在合理范围，不会占用过多的通道空间，适配狭窄消防点位的布设需求；罐体直径与常规手提式灭火器的通用安装座完全兼容，即使后期更换同规格的其他品牌灭火器，也能直接装入该抱箍支架使用，无需重新调整安装点位。从设计思路的落地层面，整个结构没有冗余的装饰性特征，所有曲面、棱角、连接结构都围绕功能可靠性、操作便捷性、安装适配性三个核心维度展开：罐体表面的标识区域预留了平整的环形带，可直接粘贴灭火剂类型、有效期、操作说明等标识，不会因为曲面弧度过大导致标识起翘脱落；压把表面做了防滑纹理处理，即使手上沾有水渍、干粉，也能稳定握持按压；抱箍支架的开口尺寸做了微小的锥度设计，装入灭火器时可起到导向作用，取出时不会出现卡滞，单手即可完成取放动作。在实际工程应用中，这类带固定支架的灭火器结构，常被用于工业设备旁的定点消防配置、特种车辆的车载消防配套、商业综合体的墙面消防点位布设，相较于无固定支架的零散放置方式，固定支架可明确消防器材的存放位置，避免日常生产作业中灭火器被挪动、遮挡，保证紧急情况下能第一时间找到并取用。结构设计过程中，针对罐体的承压能力、压把的杠杆比、抱箍的抱紧力都做了对应的力学校核，罐体壁厚满足手提式压力容器的强度要求，压把的杠杆比可保证开启力在普通人的手部施力范围内，抱箍的抱紧力经过调整，既不会因为过紧导致取放困难，也不会因为过松导致固定失效，完全匹配实际使用场景的各项需求。
