半挂车支撑用手摇式起落支撑装置

　　在公路货运半挂车的实际运营场景里，这类手摇式起落支撑装置是挂车上不可或缺的驻车配套部件，主要承担半挂车与牵引车脱离后的独立支撑载荷，避免挂车前端下沉倾覆，同时也能在场地内短距离挪动挂车时调整支撑高度，适配不同高度的牵引销对接工况。日常跑干线物流的司机都清楚，甩挂运输场景下这个部件的可靠性直接影响装卸货效率，要是支腿卡滞或者支撑刚度不足，对接牵引销的时候要反复调整高度，遇上装卸货月台高度有偏差的货场，还得靠支腿微调挂车前端高度来对齐月台跳板，不然叉车上下货的时候会出现高度差磕坏货箱底板。

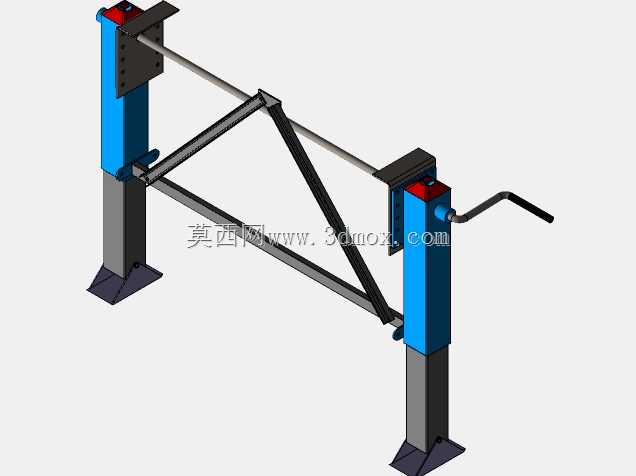

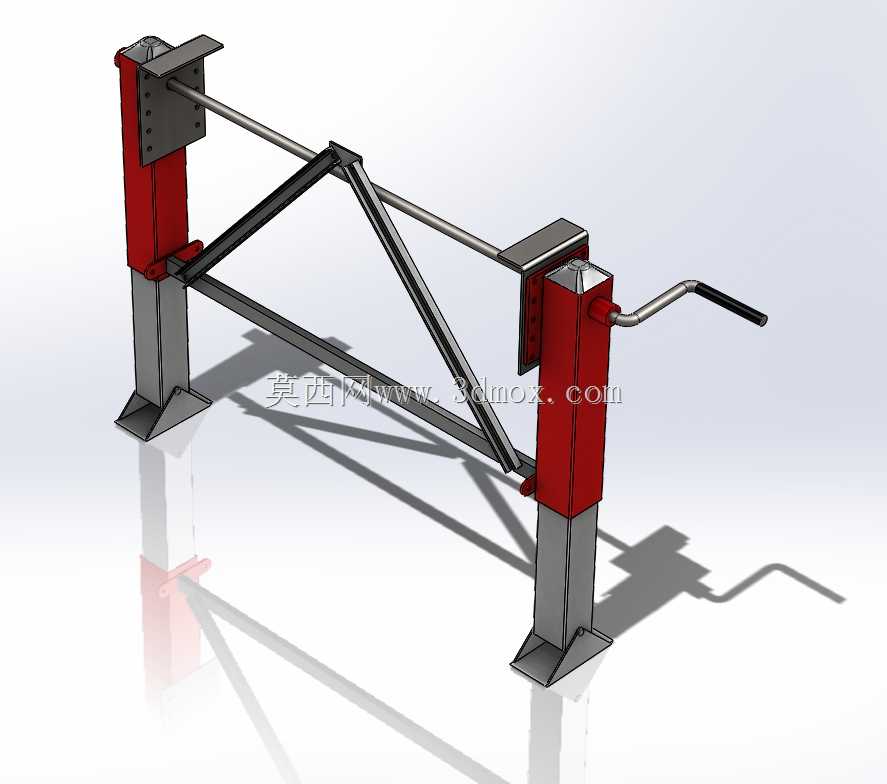

　　从结构设计逻辑来看，这套装置采用双侧对称支腿加联动横杆的布局，两侧支腿内部集成了齿轮齿条传动副，中间的横向连杆把两侧支腿的输入轴连为一体，单侧设置的摇把输入扭矩后，会通过连杆同步带动两侧支腿的齿轮转动，驱动内部的伸缩立柱同步升降，避免两侧支腿伸出长度不一致导致挂车倾斜。支腿的上部安装座直接通过螺栓固定在半挂车前端的车架纵梁腹板上，安装座上预留的长圆孔可以适配不同宽度的车架纵梁间距，不用额外做焊接改制，现场安装的时候只需要配打固定螺栓就能完成装配，降低了挂车厂的总装工时。

　　支腿的主体结构分为上下两段，上段是固定在安装座上的外套筒，采用矩形截面的型钢焊接成型，内壁做了导向滑槽，限制内部伸缩立柱的转动自由度，保证升降过程中支腿不会出现周向偏转；下段是可伸缩的内立柱，底部焊接了带防滑齿的支撑底板，底板面积做了加大处理，在松软的非铺装路面驻车时，能分散支腿对地面的压强，避免支腿下陷。传动部分的齿轮采用调质处理的40Cr材质，齿条和内立柱做成一体化结构，减少了额外的连接紧固件，避免长期承重后连接螺栓出现剪切断裂。摇把的操作端做了弯折设计，摇转的时候操作者的手不会和车架侧面的附件发生干涉，摇把和输入轴之间设置了单向止退棘爪，摇到指定高度后松开摇把，支腿不会因为挂车的自重反向回转下落，省去了额外锁止插销的操作步骤。

　　从安装边界尺寸来看，这套支腿的收缩状态总高度适配常规栏板半挂车、仓栅半挂车的车架前端离地高度，伸出后的最大支撑高度能覆盖多数干线运输场景的牵引座高度差，两侧支腿的横向中心距可以通过中间连杆的长度调整，适配不同宽度的半挂车车架，安装座的连接孔位间距符合挂车行业的通用安装规范，能直接替换市面上多数同吨位级别的传统支腿产品，不用对车架做额外的打孔改制。

　　实际使用过程中，这套装置的承重能力匹配常规40吨级半挂车的前端载荷，单侧支腿的静态承重能满足满载挂车脱开牵引车后的支撑需求，联动结构保证了两侧升降的同步性，不会出现单侧受力过大导致的支腿变形。在做三维建模的时候，整个装置的运动副做了完全还原，摇把转动时可以直观看到两侧支腿的同步升降动作，内部的齿轮齿条传动关系也做了完整的装配约束，能直接用来做运动干涉检查，也可以导出工程图用于零部件的加工生产，对于挂车设计人员来说，可以直接把这个模型调入半挂车的总装文件里，核对安装空间，避免和车架上的气路管线、储气筒、电瓶箱等附件发生位置干涉。

　　不少刚入行的结构设计人员在做挂车支腿设计的时候，容易忽略支腿收缩后的最小离地间隙，要是收缩后支腿底板离地太近，车辆在非铺装路面行驶的时候很容易被地面凸起的石块磕坏，这套装置在收缩状态下底板离地高度预留了足够的通过间隙，同时伸出后的最大行程又能满足低平板半挂车的高度调整需求，平衡了通过性和调整行程的矛盾。另外支腿的外套筒上预留了润滑脂注油嘴，日常维护的时候可以直接给内部的齿轮齿条和导向滑槽加注润滑脂，不用拆解支腿结构，降低了后期的维护成本。在甩挂运输场站，司机操作这套支腿的时候，只需要站在挂车侧面摇动摇把就能完成升降操作，不用爬到车架下方操作锁止机构，操作安全性也有提升。
