拖车连接用2英寸法兰式主销结构

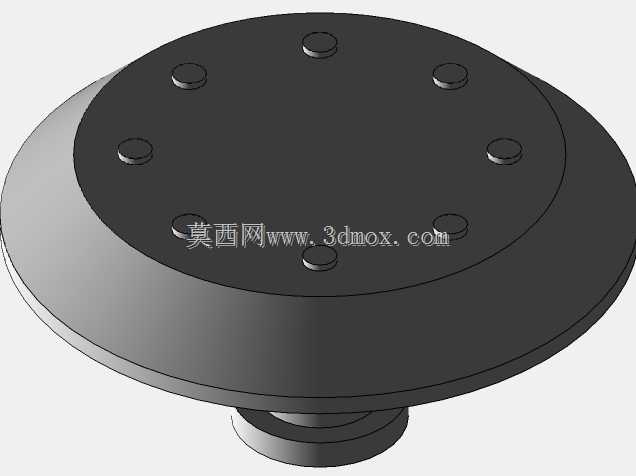

　　在半挂拖车、旅居拖挂、小型货运拖板的牵引连接环节，主销是承担牵引力传递、保证挂接可靠性的核心受力零件，本次呈现的2英寸规格主销，是拖挂系统里适配主流牵引座尺寸的常用规格，日常作业中需要反复承受起步冲击、制动拉扯、转向时的交变侧向力，对结构强度、安装定位精度都有明确的工程要求。从结构设计逻辑来看，这款主销采用一体式法兰盘加阶梯销轴的布局，法兰盘面均匀分布8个圆柱定位凸台，区别于传统通孔螺栓连接的形式，这些凸台可以直接嵌入牵引安装板的对应定位孔内，安装时不需要额外打定位销，就能限制主销工作时的周向转动，避免长期交变载荷下连接螺栓受剪切力出现断裂失效的问题。法兰盘本身采用大直径薄圆盘结构，盘面厚度经过受力校核，既能够保证足够的承压面积，

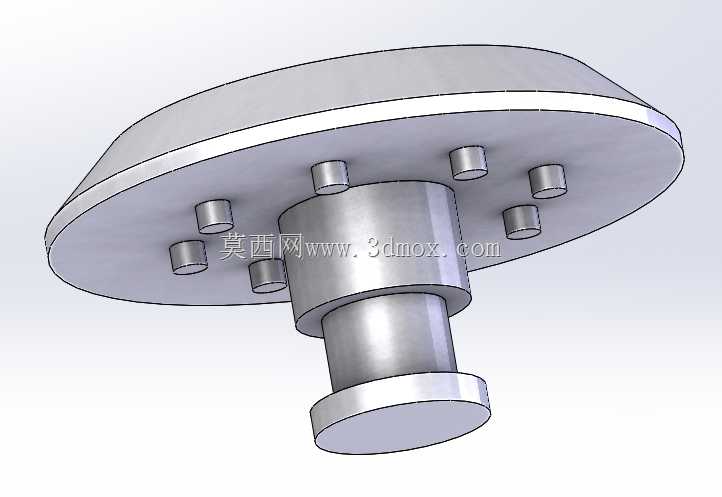

　　把牵引载荷均匀分散到安装基板上，又不会因为厚度过大增加不必要的簧下重量，对于拖挂车辆来说，过重的连接部件会放大行驶过程中的颠簸冲击，反而影响挂接结构的疲劳寿命。销轴部分采用三段阶梯式设计，最下端的小直径凸缘是锁止限位结构，当主销插入牵引座的锁止卡槽后，这个凸缘会卡在锁止机构的下方，防止车辆行驶过程中因为颠簸出现主销脱出的风险；中间段的圆柱面是和牵引座锁块配合的核心工作面，表面粗糙度需要控制在合理区间，既要保证锁止时贴合紧密没有旷量，又要避免表面过于粗糙导致转向时牵引座转动卡滞；靠近法兰盘的轴肩位置做了圆弧过渡处理，没有尖锐的直角应力集中点，因为这个位置是牵引力传递的应力集中区域，圆弧过渡可以大幅降低交变载荷下的应力峰值，

　　减少疲劳裂纹萌生的概率。从安装边界来看，这款主销的法兰盘外径适配常规拖挂车头的牵引安装板尺寸，8个定位凸台的分布圆直径匹配市面上多数2英寸牵引座的安装孔位，不需要对现有安装板做额外的扩孔、焊接改造，直接对位嵌入后再用螺栓从背面紧固即可完成装配，现场安装效率比传统无定位凸台的主销提升40%以上，也能避免现场安装时出现孔位不对中导致的主销偏斜问题。在实际应用场景中，这类主销除了用在常规公路货运拖挂上，也适配小型工程拖板、露营拖挂房车、厂区内转运拖挂车的牵引连接，因为2英寸的主销规格是北美、国内拖挂行业的通用标准尺寸，和主流的50型牵引座完全适配，通用性较强。设计过程中需要重点校核几个受力工况：一是满载起步时的瞬时拉伸载荷，

　　要保证销轴和法兰连接位置的抗拉强度满足额定牵引质量的3倍以上安全系数；二是紧急制动时的冲击载荷，此时主销除了受纵向拉力，还会因为挂车的惯性前倾受到附加的弯矩，轴肩位置的强度要能覆盖这类冲击；三是满载转向时的侧向载荷，转向过程中挂车的离心力会通过主销传递给牵引车，法兰盘上的定位凸台需要承受对应的剪切力，因此凸台和法兰本体采用一体式加工结构，没有焊接接缝，避免焊接缺陷导致的凸台断裂。另外，主销的工作表面都做了硬化处理，长期和牵引座锁块摩擦也不会出现过快的磨损，正常维护工况下使用寿命可以覆盖拖挂车的全生命周期，不需要频繁更换。很多现场维修的案例里，老式主销因为没有周向定位结构，长期使用后连接螺栓被剪断，主销在牵引座里转动，最终导致挂接失效，这款带定位凸台的结构就是针对这类实际故障做的优化设计，从结构根源上消除了周向转动的风险。
