多轴重载商用车机械悬挂轴结构设计

　　从事商用车底盘结构设计快十二年，经手的重载行走机构方案不下百套，这套三轴六轮端的机械悬挂轴结构，是针对总质量60-80吨级的大件运输半挂车、工程自卸挂车开发的纯机械承载方案，没有引入空气悬架的电控元件与气囊结构，完全靠刚性构件传递载荷，适配矿区、非铺装路面、长途干线大件运输这类对可靠性要求极高的作业场景，能在缺乏维保条件的野外工况下长期稳定工作，不会因为电子元件失效、气囊破损出现承载故障。

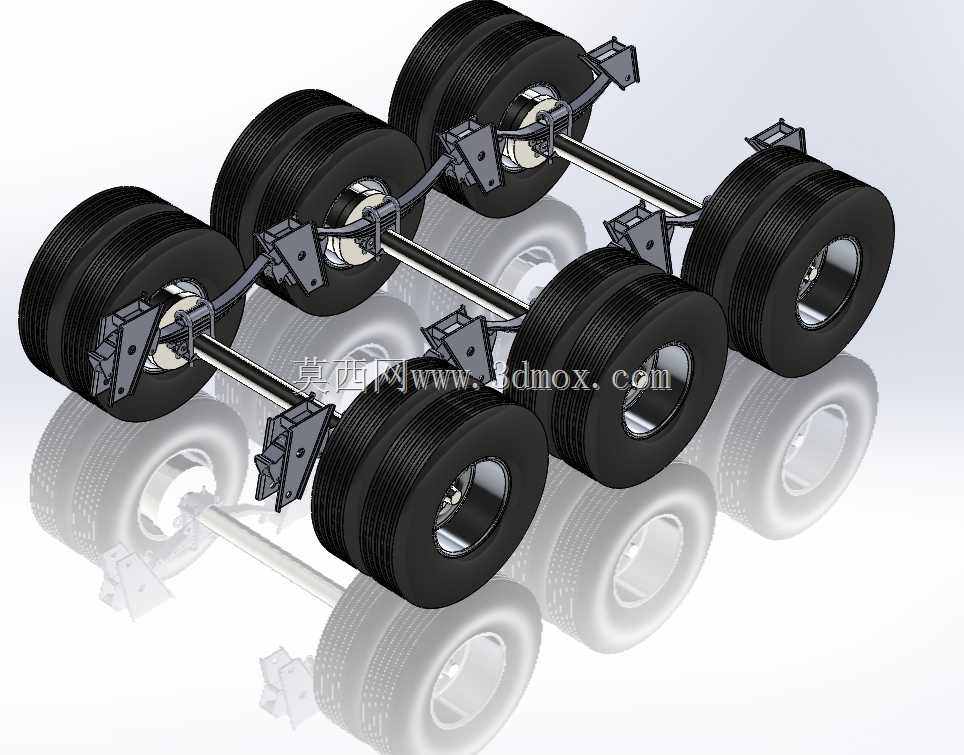

　　整套结构的核心承载逻辑是通过三根平行布置的贯通式车轴，将上部车架传递的垂向载荷均匀分散到六个双胎轮端上，单轮端额定承载设计值为13吨，双胎并装的轮端结构匹配12.00R20规格的重载钢丝胎，轮距设定为1840mm，符合国内公路货运车辆的外廓尺寸限值要求，相邻车轴的轴距设定为1350mm，这个轴距参数是经过多轮转向校核、轮胎跳动间隙校核确定的，既保证了多轴联动时轮胎不会在转向、跳动过程中发生干涉，也能满足车辆最小转弯直径的要求，适配普通等级公路的转弯半径限制。

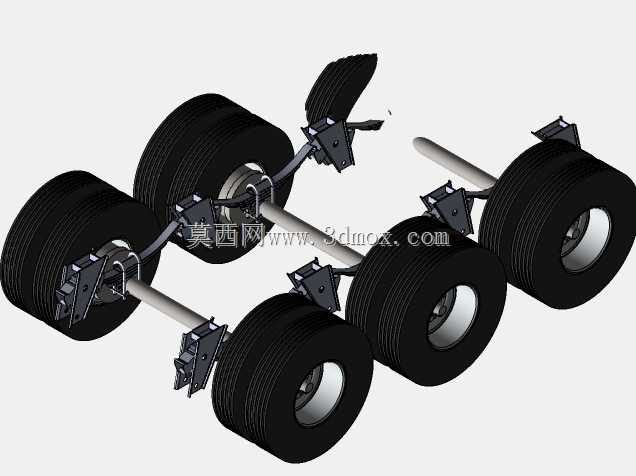

　　设计过程中最先确定的是悬挂的导向与传力结构，每根车轴上方都匹配了对应长度的钢板弹簧座，通过U型螺栓将车轴与钢板弹簧刚性锁紧，钢板弹簧两端通过吊耳、支架与上部车架纵梁连接，纵向推力杆布置在车轴前后两侧，一端铰接在车轴下方的支架上，另一端铰接在车架纵梁的推力杆支座上，用来传递车辆起步、制动时的纵向力，避免车轴在行驶过程中出现纵向窜动，同时限制车轴的扭转位移，保证轮胎始终与地面保持合理的接地角度。横向稳定杆通过连杆连接在相邻车轴与车架之间，用来抑制车辆过弯时的侧倾幅度，提升重载状态下的行驶稳定性。

　　安装边界的校核是这套结构设计的重点，车轴的轴头部分预留了标准的轮毂轴承安装位、制动鼓/制动盘安装法兰，匹配常见的重载挂车制动气室安装支架，不需要额外做改装就能适配主流的挂车ABS制动系统。车轴本体采用无缝钢管整体调质处理，轴头与轴管采用摩擦焊工艺连接，焊缝位置经过超声波探伤检测，保证重载下的结构强度。钢板弹簧的弧高设定是按照空载、满载两种工况反复调整的，空载状态下弹簧弧高为130mm，满载额定载荷下弧高为25mm，保证空载时不会因为刚度过大出现颠簸跳胎，满载时弹簧的变形量处于线性区间，不会因为应力超过屈服极限出现永久变形。

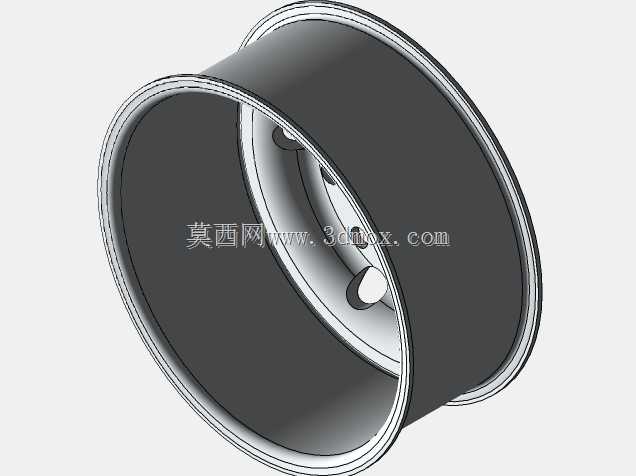

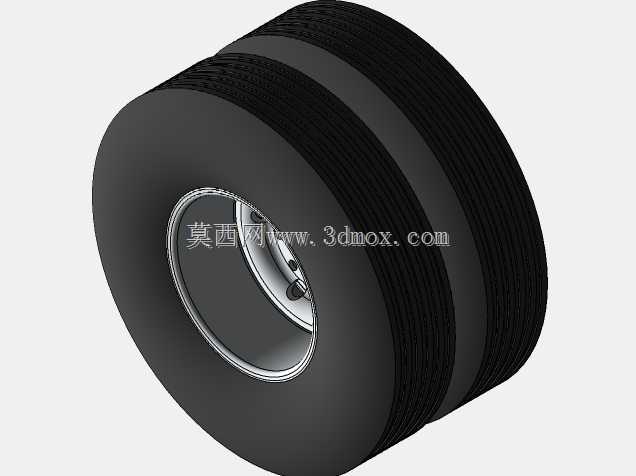

　　轮端的双胎安装面预留了足够的间隙，双胎并装时的胎侧间隙设定为25mm，避免车辆重载行驶时轮胎发热膨胀出现相互摩擦的问题，轮毂的润滑腔采用整体式密封结构，加注锂基脂后可以实现十万公里的维护周期，减少日常维保的工作量。整套悬挂轴的所有连接支架都采用Q355B钢板冲压焊接成型，关键受力位置的焊缝采用满焊工艺，焊接后整体做抛丸除锈处理，再喷涂环氧富锌底漆与聚氨酯面漆，能适应沿海高盐雾、矿区高粉尘的腐蚀环境，不会因为构件锈蚀降低结构强度。

　　在实际作业场景中，这套纯机械结构的悬挂轴相比空气悬架方案，对恶劣路况的适应能力更强，在路面落差较大的非铺装路面上，钢板弹簧的大变形量可以让轮胎始终贴合地面，保证驱动力与制动力的有效传递，不会因为气囊行程不足出现轮胎悬空打滑的问题。同时结构的维修成本极低，所有易损件都是国内挂车配件市场的通用标准件，哪怕在偏远的矿区维修点，也能快速找到替换配件，不需要等待专用的电控元件或者气囊配件，能大幅降低车辆的停运时间。设计过程中还特意做了不同载荷下的应力仿真分析，在1.5倍额定载荷的冲击工况下，车轴、支架、推力杆的最大应力都低于材料的屈服极限，安全系数达到2.3以上，满足重载车辆的结构强度要求，不会出现过载断裂的风险。
